dsp第三章存储器

  • 格式：ppt
  • 大小：646.00 KB
  • 文档页数：110

下载文档原格式

  / 110

合集下载

DSP概述及存储器

DSP概述及存储器

DMA
Ch 0 Ch 1 Ch 2 Ch 3 Ch 4 Ch 5 Peripheral Bus Peripheral Bus
Timer Timer 8/16-bit Host Port 8/16-bit Host Port Interface (HPI) Interface (HPI)
Multichannel Buffered Multichannel Buffered Serial Port (McBSP) Serial Port (McBSP) Multichannel Buffered Multichannel Buffered Serial Port (McBSP) Serial Port (McBSP) Multichannel Buffered Multichannel Buffered Serial Port (McBSP) Serial Port (McBSP)
Small Size
144 TQFP 144 microStar BGA (12 x 12 mm)
Addressing Unit 8 Auxiliary Registers 2 Addressing Units Power Management Power Management
PLL Clock PLL Clock Generator Generator S/W Waitstate S/W Waitstate Generator Generator
Copyright © 2003 Texas Instruments. All rights reserved.
DSP主要特点
根据数字信号处理的要求，DSP一般具有如下的主要特点： ☆ 在一个指令周期内，可完成一次乘法和一次加法； ☆ 程序和数据空间分开，可以同时访问指令和数据； ☆ 片内具有快速RAM，通常可通过独立的数据总线， 在两块芯片中同时访问； ☆ 具有低开销或无开销循环及跳转的硬件支持； ☆ 快速的中断处理和硬件I/O接口支持； ☆ 具有在单周期内操作的多个硬件地址产生器； ☆ 可以并行执行多个操作； ☆ 支持流水线操作，使取指、译码、取操作数和执行等 操作可以重叠执行。

dsp第三章存储器详解

dsp第三章存储器详解

4．数据存储器空间配置 （TMS320LF2407型号芯片） 2） DARAM(B0)
2．程序存储器的配置
1) MP/MC引脚： • MP/MC = 0（接地）： 微控制器方式， 配置为片内ROM/Flash • MP/MC = 1（接高电平）： 微处理器方式，
配置为片外ROM
2．程序存储器的配置
2）CNF位：
决定片内DARAM(B0)的地址映射
• CNF = 1：
256字的片内DARAM(B0)被配置到 程序存储器空间(FF00～FFFFh) • CNF = 0： 无可访问的片内程序DARAM （B0被配置到数据存储器空间） 注意： B0 无论是被配置到程序空间，还是 被配置到数据存储器空间，都是同 一物理存储器块

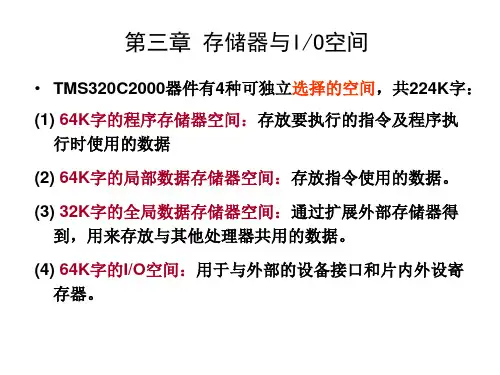

第三章 存储器与I/O空间
• TMS320C2000器件有4种可独立选择的空间，共224K字： (1) 64K字的程序存储器空间：存放要执行的指令及程序执 行时使用的数据 (2) 64K字的局部数据存储器空间：存放指令使用的数据。 (3) 32K字的全局数据存储器空间：通过扩展外部存储器得 到，用来存放与其他处理器共用的数据。 (4) 64K字的I/O空间：用于与外部的设备接口和片内外设寄 存器。
（4）闪速存储器(Flash)：
可被配置为数据存储器，也可配置为程 序存储器。 （只对 B0块）
§ 3.1 存储器的类型
TMS320C2000器件的片内存储器有4种类型：
（1）片内双访问存储器(DARAM)
（2）片内单访问程序/数据存储器(SARAM)
（3）掩模型片内ROM存储器 SARAM：每个机器周期仅能访问一次的存 储器。
0000～003Fh： 中断向量地址
0040～0043h： 保留地址 0044～7FFFh： 片内Flash （32K字）

DSP第03讲

DSP第03讲

存储器空间组织
除了64K字程序存储器和64K字数据存储 器之外，‘C54X还有64K字I/O存储器空间。 其地址空间为0000～FFFFH，均在片外。在指 令系统中，可以用输入指令PORTR和输出指 令PORTR进行I/O空间寻址。
作业
1.简述‘C54X DSP的总线结构。 2.简述DSP的内部存储类型及其作用。 3.如何配置C54X DSP的存储器空间？ 4.什么是DARAM，什么是SARAM？
总线结构
总线结构
内部存储器
2.内部存储器
‘C54X的内部总存储空间为192K字， 分成3个可选择的存储空间：64K字的程 序存储空间、64K字的数据存储空间和 64K字的I/O空间。
一些芯片，如‘C548、’C549还通过 扩展页增加了地址空间 。
内部存储器
片内存储器的结构和容量根据芯片的型号 有所区别 , 但都包含随机存取存储器 (RAM) 和只读存储器 (ROM) 。其 中 RAM 又可以分 为两种类型 : 单访问 RAM (SARAM) 和双访问 RAM(DARAM) 。它们可以被配置为数据存储 器或者程序 / 数据存储器。
内部存储器
4). 存储器映射寄存器
在 DSP 数据空间的前80h个地址单元内 , 包含有 CPU 和片内外设的映射寄存器。
通过访问映射寄存器就可以实现对 CPU 和外设存储器的相应操作。例如，在调用或中 断时，可以完成寄存器内容的保存以及返回时 寄存器内容的恢复，还可以完成累加器和其他 寄存器之间的信 息传送。
存储器空间组织
3.存储器空间组织
‘C54X所有片内外程序存储器和片内外数 据存储器分别统一编址。
通过对其CPU中的处理器模式状态寄存器 PMST(Processor mode status register)的 MP/MC、OVLY和DROM三个位的设置，方 便了配置存储空间，将片内ROM和片内RAM 定义为程序或数据空间。

DSP第三章.ppt

DSP第三章.ppt
RPT后面的一条指令重复执行多次。
二、程序地址的产生
程序地址产生的情况
▲ 顺序操作：程序的地址来源于PC程序计数器（程序地址+1） ▲ 空（哑）周期：程序的地址来源于PAR （程序地址+1） ▲ 从子程序返回：程序的地址来源于栈顶（TOS） ▲ 从表传送或块传送返回：程序的地址来源于转移或调用指
PSC
TDDR
R-0
D15
PSCH
D8 D7
R/W-0
D0
TDDRH
R-0
R/W-0
一、时钟及系统控制
看门狗及其应用
F2812的看门狗与240x的基本相同，当8位的看门狗计数 器计数到最大值时，看门狗模块产生一个输出脉冲(512个振荡 器时钟宽度)。如果不希望产生脉冲信号，用户需要屏蔽计数 器，或用软件周期向看门狗复位控制寄存器写“0x55+0xAA"， 该寄存器能够使看门狗计数器清零。
SUBC（条件减）
希望同学们坚信：
数据存储区中建立一个堆栈。
二、程序地址的产生
堆 栈 例 子
二、程序地址的产生
堆栈例子
二、程序地址的产生
微
堆 ▲ 一级深、16位宽，操作不可见，即无指令，只有程序
栈
地址产生逻辑才能够使用微堆栈。
▲ 程序地址产生逻辑在执行BLDD、BLPD、MAC、MACD、 TBLR 和TBLW 这些串（块）操作指令时利用微堆栈保 存返回地址。
WDCHK
R/W-0
R/W-0
D0
WDCNTR
R/W-0
D0
WDKEY
R/W-0
D8
D3 D2
D0
R/W-0WDPS
二、程序地址的产生

第3章TMS320C54XDSP寻址方式09.10

第3章TMS320C54XDSP寻址方式09.10

ARx包含了数据存储器地址 访问后，ARx以循环寻址方式减1 ARx包含了数据存储器地址 访问后，ARx以循环寻址方式减去 AR0 ARx包含了数据存储器地址 访问后，ARx以循环寻址方式加1 ARx包含了数据存储器地址 访问后，ARx以循环寻址方式加上 AR0 ARx加上16位长偏移量作为数据 存储器地址 访问后，ARx中内容不变 ARx加上16位长偏移量作为数据 存储器地址 访问后，ARx中内容加上16位长 偏移量 ARx以循环寻址方式加上16位长 偏移量作为数据存储器地址， 同时修改ARx中内容 以无符号16位长偏移量作为数据 存储器地址 （绝对地址）
19
单操作数 3 间接寻址 y0 a i x i a0 x0 a1 x1 a 2 x 2 a3 x3 编程举例： i 0 .mmregs .bss x, 4 .word 1, 2, 3, 4 STM #a, AR1 STM #x, AR2 LD #0, A LD *AR1+，T MAC *AR2+，A LD *AR1+，T MAC *AR2+，A LD *AR1+，T MAC *AR2+，A LD *AR1，T MAC *AR2，A …..
第一条指令表示将数据存储器中以DATA符号为地址单元中 的数据传送到由辅助寄存器ARl所指向的数据存储单元中去。 DATA代表数据存储单元的地址dmad。 第二条指令表示将程序存储器中以TABLE符号为地址单元中 的数据传送到由辅助寄存器AR2所指向的数据存储单元中去。 TABLE代表程序存储单元的地址pmad。 第三条指令表示将地址为0F2F0H的端口中的数据传送到由 辅助寄存器AR5所指向的数据存储单元中去。
17序号间址类型功能说明arxaddrarxarx包含了数据存储器地址arxaddrarxarxarx1arx包含了数据存储器地址访问后arx中地址减1arxaddrarxarxarx1arx包含了数据存储器地址访问后arx中地址加1arxaddrarx1arxarx1寻址前arx中地址加1arx0baddrarxarxbarxar0arx包含了数据存储器地址访问后arx以位倒序方式减去ar0arx0addrarxarxarxar0arx包含了数据存储器地址访问后arx中减去ar0arx0addrarxarxarxar0arx包含了数据存储器地址访问后arx中加上ar0arx0baddrarxarxbarxar0arx包含了数据存储器地址访问后arx以位倒序方式加上ar0号表示间址32位字时增减为2寻址前变址只用于写操作指令18arxaddrarxarxcircarx1arx包含了数据存储器地址访问后arx以循环寻址方式减1arx0addrarxarxcircarxar0arx包含了数据存储器地址访问后arx以循环寻址方式减去ar010arxaddrarxarxcircarx1arx包含了数据存储器地址访问后arx以循环寻址方式加111arx0addrarxarxcircarxar0arx包含了数据存储器地址访问后arx以循环寻址方式加上ar012arxlkaddrarxlkarxarxarx加上16位长偏移量作为数据存储器地址访问后arx中内容不变13arxlkaddrarxlkarxarxlkarx加上16位长偏移量作为数据存储器地址访问后arx中内容加上16位长偏移量14arxlkaddrcircarxlkarxcircarxlkarx以循环寻址方式加上16位长偏移量作为数据存储器地址同时修改arx中内容15lkaddrlk以无符号16位长偏移量作为数据存储器地址绝对地址lk不允许mmr寻址19间接寻址时

DSP 存储器和IO空间

DSP 存储器和IO空间

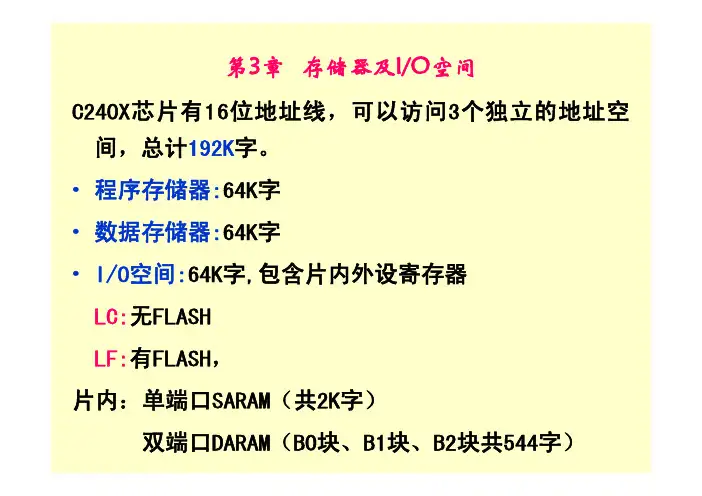

第3章存储器及I/O空间C240X芯片有16位地址线，可以访问3个独立的地址空间，总计192K字。

•程序存储器:64K字•数据存储器:64K字•I/O空间:64K字,包含片内外设寄存器LC:无FLASHLF:有FLASH，片内：单端口SARAM（共2K字）双端口DARAM（B0块、B1块、B2块共544字）改进的哈佛结构，通过3组并行地址总线访问3个空间。

(1)程序地址总线（PAB)(2)数据读地址总线（DRAB)(3)数据写地址总线（DWAB)可同时访问程序和数据空间，一个周期内，CALU可执行多达3次的并行存储器操作。

TMSC206:片内32K Falsh，B0-256个；B1-256个；B2-32个SARAM 4K字TMSC240:片内16K Falsh，B0-256个；B1-256个；B2-32个TMSLF2407A(片内):32K字Falsh，DARAM（双口RAM）为544个字：B0-256个；B1-256个；B2-32个。

SARAM（单口RAM）2K字。

3.1 片内存储器3.1.1 双端口RAM(DARAM)544个字，分为三块：B0、B1、B2。

B0作程序存储器还是作数据存储器，由寄存器ST1的D12位CNF 来决定：CNF=1，B0映射到程序存储器空间CNF=0，B0映射到数据存储器空间DARAM:双访问随机读/写存储器，在单个机器周期内可被访问2次：CPU在时钟的主相写入DARAM；在时钟的从相从DARAM读出数据；大大的提高了运行速度。

3.1.2 单端口RAM(SARAM)2K字单访问随机读/写存储器，在单个机器周期内可被访问1次。

例如，一条指令要将A的值保存，且装载一个新值到A 在SARAM中需两个时钟周期，而在DARAM中需一个时钟周期，3.1.3 FLASH程序存储器LF2407：16K字，映射到程序存储空间。

有片内程序存储器和片外程序存储器之分。

MP/MC*=0，选择片内Falsh存储器MP/MC*=1，选择片外程序存储器，从片外程序存储器开始执行程序。

DSP完整课件第3章

DSP完整课件第3章

(3)当未检测到累加器溢出时,其值为0；当溢出发生时， OV位被置1。
(4)根据被测试位的结果，测试控制标志位(TC)位被置1或0。
2010
退出
3.1.4 累加器(ACC)
存放CALU中的运算结果，其存放的数据可以执行单一的移位 或循环操作。其中的高位或低位字可以进入输出定标移位器进行 移位后再存放进数据存储器。与ACC有关的状态位有： 1）进位标志位C ① 当累加器中的数据相加时，结果有进位或减法无借位时C=1； 相减时，结果有借位或或加法无进位时，C=0 。 ② 当累加器中的数据被移动1位时，累加器中的最低位或最高位 进入C。
TC：测试/控制标志位。在下列情况下TC位被置1：由BIT或
BITT测试的某位为1时;用NORM指令对累加器最高的两位进
行异或结果为真时；用CMPR指令对当前ARn与AR0比较条件
成立时。编程时,根据TC位的状态可进行程序的条件跳转、调
用和返回。
2010
退出
3.1.6 状态寄存器ST0和ST1
2) 状态寄存器ST1 C：进位位。加法结果产生进位时置1，减法结果产生借位时 被清0。执行带16位移位的ADD指令时，若产生进位时置1， 否则不影响该位；在执行16位移位的SUB指令，若产生借位 时置0，否则不影响该位。
2）溢出方式控制位OVM
OVM决定ACC运算结果发生溢出时，是否进行溢出处理。
① 若OVM=1,当运算结果发生溢出时，ACC结果被设定为确定
值：
若正向溢出，ACC=7FFF FFFFH(最大正数);
若负向溢出，ACC=8000 0000H(最小负数)。
② 若OVM=0,ACC溢出为0.
2010
退出
3.1.4 累加器(ACC)

DSP原理与应用2011-第三章 TMS320F2833X CPU结构和存储器配置

DSP原理与应用2011-第三章 TMS320F2833X CPU结构和存储器配置

TMS320F 28335
512K*16RAM
XD0~XD15
D0~D15
D0~D15
XZCS6 XRD XWE
CS OE WE
DSP原理与应用
2013年11月3日
31
第3.3节DSP原理与应用 2013年11月3日 32
第3.3节 TMS320F2833X 存储器配置与IO
DSP原理与应用
2013年11月3日
15
第3.2节 TMS320F2833X CPU结构
C28X内核内部寄存器： 32位中央算数逻辑单元 32位累加器ACC:AH,AL 中央算数逻辑部分 32位输出移位器 32位乘法输入寄存器XT(T,TL) 32位辅助寄存器XAR0~XAR7(AR0~AR7) 32位乘积结果寄存器P(PH,PL) 16位数据页指针寄存器、中断标志寄存器、 中断使能寄存器、堆栈指针SP、状态寄存 器ST0、ST1 16 DSP原理与应用 2013年11月3日
int a[10],b[10]; scale(int k) { int i; for( i=0; i<10; i++) { a[i]=b[i]*k; } } _scale: LRLK AR6, _a LRLK AR5,_b LACK 9 SAMM BRCR LARK AR2,-3+LF1 MAR *0+,AR5 RPTB L4-1 LT *+,AR2 MPY *,AR6 SPL *+,AR5 L4: RET
DSP原理与应用
2013年11月3日
19
第3.2节 TMS320F2833X CPU结构
C28X核的16位乘法单元 32位临时寄存器(XT) 32X32乘法单元 32位乘积寄存器 乘积移位器：

DSP精品课件

DSP精品课件
DSP芯片的应用

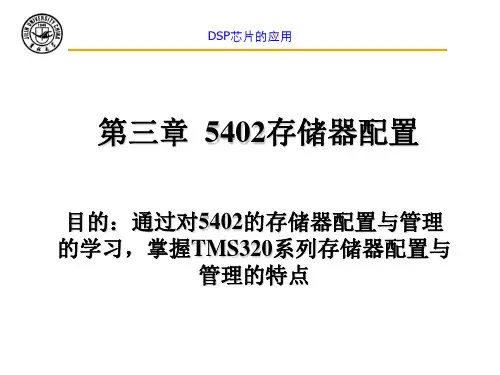

第三章 5402存储器配置
目的：通过对5402的存储器配置与管理 的学习，掌握TMS320系列存储器配置与 管理的特点
DSP芯片的应用
本章主要内容
3-1 3-2 3-3 3-4 3-5 3-6 5402内部存储器配置 5402存储空间 5402存储器空间构成与管理（本章难点） 外部程序存储空间扩展 5402片内ROM组成 5402片内DARAM组成
XPC 为扩展程序指针寄存器，地址为 001EH。XPC 影响 （ A16---A19），为页指针， PC 影响（ A15---A0）为页内 指针。复位时，XPC=0000H指向零页，复位后可用软件 修改XPC。 仅有8条指令可以直接影响XPC，直接访问1M程序空间， 分别说明如下：
DSP芯片的应用
DSP芯片的应用
3-1 5402内部存储器配置
5402内部配有： ROM： 4k×16bit
F000H
DARAM：16k×16bit 0000H
FFFFH
3FFFH
DSP芯片的应用
3-2 5402存储空间（包括内部和外部可扩展的） 5402有三个独立的存储空间：程序存储空间、数 据存储空间和I/O存储空间 1、程序存储空间，1M×16bit 00000H
DSP芯片的应用
作用：外部设备接口空间 受数据地址发生器DAGEN管理 受如下引脚控制（地址线、数据线除外） IS：I/O空间选择信号 IOSTRB：I/O空间选通信号 R/W：读写信号 此外，还受 READY：外设数据准备好与慢 速 I/O 设备匹配； BIO：跳转控制输入； XF： CPU输出引线等握手控制。
块重复开始地址
块重复结束地址 状态寄存器 PC扩展寄存器 保留

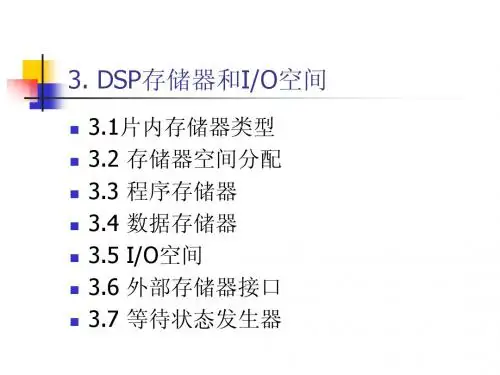

第三章DSP存储器和IO空间

第三章DSP存储器和IO空间
PSWS、DSWS、ISWS：产生0~7等待状态 BVIS：总线可视模式
00 01 00、01：总线可视模式关闭 10：数据空间数据和地址总线输出 11：程序空间数据和地址总线输出
3.3 程序存储器
用来存放程序代码 立即数 表
3.3 程序存储器
程序存储器的配置
CNF
CNF=0，B0被映射为数据存储空间 CNF=1，B0被映射为程序存储空间
MP/MC引脚
MP/MC=0，微控制器方式，片内ROM/FLASH可 被访问 MP/MC=1，为微处理器方式，从外部程序存储 器读取复位矢量
3.4 数据存储器
第0页数据页
第0页数据存储器中包括存储器映射寄存器
可以零等待状态访问的映射寄存器：中断屏蔽寄 存器（IMR）和中断标志寄存器（IFR）
测试/仿真保留区被测试和仿真系统用于特 定信息的传输 32个字的B2块
3.4 数据存储器
数据存储器的配置
CNF=0，B0->数据空间 CNF=1，B0->程序空间

SARAM：
在一个周期内只能访问一次。 可用于数据存储器或程序存储器。 PON、DON。
3.1片内存储器类型
FLASH：
电可擦除、可编程、可长期保存信息。
ROM：
工厂可编程的掩模的ROM
BOOT ROM
256W，位于程序空间的0~FFH 复位时引脚BOOT_EN
3.2 存储器空间分配
程序空间 数据空间 I/O空间
3.5 I/O空间
3.6 外部存储器接口
3.7 产生等待状态
两种方式：
READY 等待状态发生器
READY方式
当READY为低，2407A等待一个CLKOUT 周期，并再检测READY，直到READY为 高。 READY可产生任意数量的等待周期。 READY不使用必须拉高。

DSP原理与应用---第3章 EMIF

DSP原理与应用---第3章 EMIF


DRAM是Dynamic RAM的缩写，中文含义为动态随机存取存储器， 需要不断的刷新，才能保存数据。而且是行列地址复用的，许多都有 页模式。SDRAM：Synchronous DRAM，即数据的读写需要时钟 来同步。 一个是静态的，一个是动态的，静态的是用的双稳态触发器来保存信 息，而动态的是用电子，要不时的刷新来保持。
DRAM容量大，SRAM容量小


SDRAM的结构
FLASH ROM
Flash-ROM（闪存）已经成为了目前最成功、流行的一种固态内存，与 EEPROM 相比具有读写速度快，而与 SRAM 相比具有非易失、以及价廉等优 势。而基于 NOR 和 NAND 结构的闪存是现在市场上两种主要的非易失闪存技 术。 Intel 于 1988 年首先开发出 NOR flash 技术，彻底改变了原先由 EPROM 和 EEPROM 一统天下的局面。紧接着，1989 年东芝公司发表了 NAND flash 技术（后将该技术无偿转让给韩国 Samsung 公司），强调降低每比特的成 本，更高的性能，并且象磁盘一样可以通过接口轻松升级。 NOR 的特点是芯片内执行（XIP，eXecute In Place），这样应用程序可以直 接在闪存内运行，不必再把代码读到系统 RAM 中。NOR 的传输效率很高，在 1～4MB 的小容量时具有很高的成本效益，但是很低的写入和擦除速度大大影 响了它的性能。 NAND 结构能提供极高的单元密度，可以达到高存储密度，并且写入和擦除的 速度也很快，这也是为何所有的 U 盘都使用 NAND 闪存做为存储介质的原因。 应用 NAND 的困难在于需要特殊的系统接口。
NAND flash和NOR flash的对比
接口差别 NOR 闪存带有SRAM接口，有足够的地址引脚来寻址，可 以很容易地存取其内部的每一个字节。 NAND闪存使用复杂的I/O口来串行地存取资料，各个产品 或厂商的方法可能各不相同。8个引脚用来传送控制、地 址和资料信息。NAND读和写操作采用512字节的块，这 一点有点像硬盘管理此类操作，很自然地，基于NAND的 闪存就可以取代硬盘或其它块设备。

DSP 存储器

DSP 存储器

程序数据空间
正弦/余弦; 641 x 32(Q30) 规格化翻转; 264 x 32(Q29) 规格化平方根;145 x32(Q30) 规格化ACTAN; 218 x32(Q30) 圆整和饱和度. 180 x 32(Q30) 保留 引导装载功能，ROM版本… 复位向量表; 2 x 16 初始化向量; 62 x 16
2812 DSP 外部 接口分区 XINTF
DSP存储器扩展 CY7C1024V33: 256K×16 位 仿真调试程序 （译码电路）
对访问时序进行配置依赖于F2812的工作频率 SYSCLKOUT和XINTF的定时时钟XTIMCLK。
时钟XTIMCLK 和SYSCLKOUT的关系示意图
� XINTF对外访问时序被分成三个阶段，即： • 起始(Lead)阶段 • • 激活(Active)阶段 收尾(Trail)阶段
. 外部存储器与扩展接口 §3-2 3-2.
，即系统由一个 F2810 DSP 芯片 � 典型的 DSP应用系统多采用 最小系统 最小系统，即系统由一个 加上相应的电源、时钟、复位、 JTAG电路及应用电路构成，这种系 单片系统方案 （Single Chip Solution）。 统也称为 统也称为单片系统方案 单片系统方案（ � 在程序调试过程中，可以先将程序放入到 H0 SARAM、L0 SRAM和 仿 时比较方便。仿 L1 SARAM中运行仿真调试，对于程序长度 小于 16K时比较方便。 真调试后再通过修改链接命令文件 (. cmd )等方法，将程序烧进 Flash 中 (.cmd cmd) 运行。 � 如果程序长度大于 16K时，片内的 SARAM的空间用于仿真就不够用 了，需要扩展外部的 RAM 。当然对于编程的高手而言，也可以不经 过仿真阶段，直接将长度超过 16K的程序代码烧进 Flash 中去进行运行 调试。

DSP技术及应用--陈金鹰(第三章)

DSP技术及应用--陈金鹰(第三章)

用来修 改存储 器映象 寄存器
7．堆栈寻址
功能 特点
PSHD *AR2 POPD *AR3
用来在中断和 子程序调用时 自动保存程序 计数器（PC） 中的数值，也 能用来保护现 场或传送参数
从高地址向低地址方向生长， SP用来管理堆栈，SP始终指向 堆栈中所存放的最后一个数 据，即SP指针始终指向栈顶。 在 压 入 操 作 时 ， 先 减 小 SP 的 值，再将数据压入堆栈；在弹 出操作时，先从堆栈弹出数 据，再增加SP的值。 23
第二节
程序地址 生成器 （PAGEN） 构成 核心
程序地址的生成
程序计数器（PC） 重复计数器（RC） 块重复计数器（BRC） 块重复起始地址寄存器（RSA） 块重复结束地址寄存器（REA） 地址内容为： 即将取指的某条指令； 某个16位立即操作数； 系数表。 24 在程序存储器中的地址
16位程序计数器（PC） 内中保存某个内部或外 部程序存储器的地址。
ARx是数据存储器地址 访问后，ARx中的地址减1 访问后，ARx中的地址加1 访问后，AR0以循环寻址的 方式加到ARx中 21
6．存储器映象寄存器寻址
功能 方法 高9位数据 存储器地址 被置0，利 用指令中的 低７位地址 访问MMR。 LDM PRD,A
22
举例
特点 0页寻址。 不影响当前 DP或SP 值 。用于 直接寻址和 间接寻址
操作码语 法 *ARx *ARx*ARx+ *ARx+0%
辅助寄存器 AR2 AR3 AR4 AR5
双数据存储器操作数寻址的类型
Xmod或 Ymod 00 01 10 11 功 能 说 明
addr=ARx addr=ARx ARx=ARx-1 addr=ARx ARx=ARx+1 addr=ARx ARx=circ（ ARx+AR0）

DSP存储器及扩展接口详解

DSP存储器及扩展接口详解

片内集成了大量的SRAM、ROM、FLASH等存储器， 采用统一编址方式，方便程序开发。

F2812提供了外部并行总线扩展接口，可提供1M字 (三个外部扩展空间：两个512K，一个16K)的寻址空间， 有利于开发较复杂的系统，如扩展FLASH、RAM、 ADC、DAC、RTC、LCD、USB、LAN等。

外设速度特别慢，依靠软件插入等待状态无法满足要求； 一个XINTF区（ZONE）的外设较多，速度快慢差异较大。
讨论：通过软件可以设置的读写周期范围为： 2～54个SYSCLKOUT 。如 果 SYSCLKOUT＝150MHz时，对应75MHz～2.78MHz。如果一个外设芯片 的读写周期为500μs，是否需要使用XREADY信号？
12
外设寄存器帧0
16/32
/* Peripheral Frame 0: */ F2812.cmd DEV_EMU : origin = 0x000880, length = 0x000180 XINTF : origin = 0x000B20, length = 0x000020 PIE_CTRL : origin = 0x000CE0, length = 0x000020 PIE_VECT : origin = 0x000D00, length = 0x000100 FLASH_REGS : origin = 0x000A80, length = 0x000060 CSM : origin = 0x000AE0, length = 0x000010 CPU_TIMER0 : origin = 0x000C00, length = 0x000008 CPU_TIMER1 : origin = 0x000C08, length = 0x000008 CPU_TIMER2 : origin = 0x000C10, length = 0x000008

DSP-03CPU与存储器

DSP-03CPU与存储器

DWEB(16) DRDB(16) PRDB(16)
16 16 16 16 16 16 16 16
数据读总线
程序读总线
MVX:多路转换器
MVX
临时寄存器
TRGE 乘法器
MVX
移位器(32位) 输入定 标器部 分
32
16X16 PREG

乘法器 部分 乘法寄存器
将16位输入与32位的 CALU的数据对齐
7080~708F
SARAM 非法空间
2K
数字I/O控制寄存器
7090~709F
片内外设专用寄存器 2
64字
捕获和QEP寄存器
中断屏蔽 向量 标志寄存器
30K
ADC控制寄存器 非法 CAN控制寄存器 非法
70A0~70BF
7000 7FFF
非法
I/O功能寄存器 及保留空间
40K
非法
片内外设专用寄存器 3
分支转移指令: 由内部硬件把指令中的跳转地址 (立即寻址或累加 器低16位) 子程序调用: PC
入口地址送PC 同时下一条断点地址送堆栈 堆栈为8级硬件中断
第三章 总线、CPU结构及存贮的配置
外部地址总线 PAB DRAB DWAB PRDB DRDB DWEB
外部数据总线
总线结构： PAB： 程序地址总线，程序空间地址 CPU DRAB：程序读总线， 程序存储器内容 CPU DWAB：数据写地址总线， 写数据空间时的地址
PRDB： 程序读数据总线, 读数据空间时的地址 DRDB：数据读总线, 数据存储器内容 CPU DWEB：数据写总线， 数据 数据存储器或程序存储器
主要功能是与中央处理单元并行工作，对8个辅助寄存器(AR0-AR7) 进行算术运算 8个辅助寄存器为DSP提供间接寻址方式，由状态寄存器的ARP(STO)

DSP存储器及扩展接口详解

DSP存储器及扩展接口详解

提示：初始化Flash寄存器的代码必须从RAM中运行，从 Flash中执行将导致不可预测的结果。
11
外设寄存器空间
F281X和C281X器件包含三个外设寄存器空间。这些空间分 为以下三组：

1) Peripheral Frame0: 直接映射到CPU的存储器总线，支持 16位和32位数据访问。 2) Peripheral Frame1: 映射到32位的外设总线，必须采用32 位读写方式（限对偶地址访问）。 3) Peripheral Frame2: 映射到16位的外设总线，仅支持16为 访问。
16
/* Peripheral Frame 2: SYSTEM : origin XINTRUPT : origin GPIOMUX : origin GPIODAT : origin EV_A : origin EV_B : origin MCBSP_A : origin SCI_A : origin SCI_B : origin SPI_A : origin ADC : origin
第二讲 内容回顾
1、系统时钟 1）DSP时钟：30MHz，5倍频；2）高/低速外设时钟设置与使能 2、看门狗模块 1）使能/屏蔽看门狗；2）复位看门狗（0x55+0xAA） 3、CPU通用定时器 1）32＋16位计数器；2）递减计数，产生周期性中断 4、通用I/O 1）高达56个，与外设复用；2）可配置为输入或输出 5、PIE中断
EPROM FLASH EEPROM DiskOnChip

数据存储器：
SRAM

DRAM EEPROM Dual Port RAM
PC／104兼容的Flash Disk模块
3
F281X的存储器

第三章 TI TMS320C2000系列DSP存储器及输入输出空间(“存储器”相关文档)共7张

第三章 TI TMS320C2000系列DSP存储器及输入输出空间(“存储器”相关文档)共7张

第三章 TMS320C20X的存储器及I/O空间
TMS320C2000系列DSP具有16位地址线，可以访问4各独立的地址空间： ① 程序存储器（64K字），存放执行的指令及在程序执行期间使用的
数据；
② 局部数据存储器（64K字），主要用于保存指令使用的数据； ③ 全局数据存储器（32K字），用于和其他处理器共享数据或用
片内16K flash（1） C全N局F数=1据，存片储内器B0（块3D2KA字RA）M，用于和其他处理器共享数据或用作附加的数据空间，局部数据存储器的高32K字地址： CNF=01保，留片，内CB0N块F=D1A片RA外M 8片0内001H6~KFfFlaFsFhH(0可) M用P作/M全C局=0数据存储器； PON=0，片外4K ROM 800040H~F3FFFhH可用作全局数据存储器； C片N内F=41K，S片AR内ABM0（块PDOANR=A1M） 片CN内F1=61K，片fla内shB（0块1）DARAM CNF=01保，留片，内CB0N块F=D1A片RA外M TMS320F206程序存储器空间映像 CNF=0保留，CNF=1 片外 I8/0O0空0H间~（FF6F4FKH字可）用，作用全于局和数外据设存接储口器且；包含片内外设的寄存器； CNF=0保留，CNF=1 片外 片内16K flash（1） CNF=01保，留片，内CB0N块F=D1A片RA外M
900H~FDFFH FE00H~FEFFH FF00H~FFFFH
片内16K flash(0) MP/MC=0 片内16K flash（1） MP/MC=0 片内 4K SARAM（PON=1） PON=0，片外4K ROM 片外ROM CNF=0保留，CNF=1 片外 CNF=1，片内B0块DARAM CNF=0，片外ROM

DSP程序存储器介绍

DSP程序存储器介绍

（3） IMR的操作
复位时，IMR均为0 1 ”或“ 0”实现“解除”或“屏 蔽” CPU通过写入“ CPU通过对IMR检查中断是否被屏蔽
3) 中断方式控制位（INTM）
说明：a) INTM是CPU状态寄存器ST1中的1位（第11位）
'1' 关闭所有可屏蔽中断 b) 功能： 0’ 开放所有可屏蔽中断 ‘
中断响应后，会自动置 ‘1 ’ ，将不影响其它中断 c) 操作： 置位 软件置位：SSBX / INTM RETE指令执行后自动清 ‘0’ ； 中断服务程序中的 清零 软件清零：RSBX / INTM ;
d) 该控制位不影响不可屏蔽中断 RS ， NMI。
成如下两条指令
BC new, AGT BC new, AOV
1.7.5 重复操作（ 3条指令） RPT(重复下条指令)、 RPTZ(累加器清0并重复下条指令) RPTB(块重复指令)。 （1） 重复执行单条指令
含义：RPT或RPTZ允许重复执行紧随其后的那一条指令。
重复次数：如重复执行n次，则重复指令中计数值为n－1。 说明：与BANZ指令进行循环相比，效率要高得多。
指令)的标号作为结束地址，若最后一条指令是单字指令也可以，若是双字指
令，就不对了。
1.7.6 复位操作 复位是一个不可屏蔽的外部中断，它可以 在任何时间使C54由未知状态进入已知状态。
当上电工作后，只要在RS引脚上出现5个以 上外部时钟周期的低电平，芯片内部所有 相关寄存器都初始化复位。只要 RS保持低 电平，则芯片始终处于复位状态。只有当 此引脚变为高电平后，芯片内的程序才可 以从FF80h地址开始运行。
（1） 共14个有效标志位（可屏蔽中断）： 外部中断4个（INT0--INT3） 定时器中断2个（TINT0--TINT1） 串口定时器4个（两发/两收） DMA中断3个（DMAC0. 4. 5） HPI中断1个 ；
