DSP第三章3.2 DFT定义

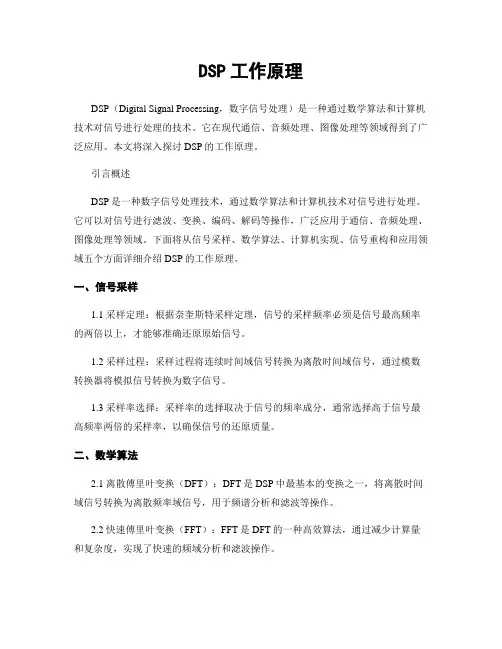

DSP工作原理DSP（Digital Signal Processing，数字信号处理）是一种通过数学算法和计算机技术对信号进行处理的技术。

它在现代通信、音频处理、图像处理等领域得到了广泛应用。

本文将深入探讨DSP的工作原理。

引言概述DSP是一种数字信号处理技术，通过数学算法和计算机技术对信号进行处理。

它可以对信号进行滤波、变换、编码、解码等操作，广泛应用于通信、音频处理、图像处理等领域。

下面将从信号采样、数学算法、计算机实现、信号重构和应用领域五个方面详细介绍DSP的工作原理。

一、信号采样1.1 采样定理：根据奈奎斯特采样定理，信号的采样频率必须是信号最高频率的两倍以上，才能够准确还原原始信号。

1.2 采样过程：采样过程将连续时间域信号转换为离散时间域信号，通过模数转换器将模拟信号转换为数字信号。

1.3 采样率选择：采样率的选择取决于信号的频率成分，通常选择高于信号最高频率两倍的采样率，以确保信号的还原质量。

二、数学算法2.1 离散傅里叶变换（DFT）：DFT是DSP中最基本的变换之一，将离散时间域信号转换为离散频率域信号，用于频谱分析和滤波等操作。

2.2 快速傅里叶变换（FFT）：FFT是DFT的一种高效算法，通过减少计算量和复杂度，实现了快速的频域分析和滤波操作。

2.3 滤波算法：滤波是DSP中常用的操作之一，包括低通滤波、高通滤波、带通滤波等，通过滤波算法可以去除噪声、改善信号质量。

三、计算机实现3.1 固定点数表示：计算机中常用的表示方式是固定点数表示，将实数转换为二进制表示，通过定点运算实现DSP算法。

3.2 浮点数表示：浮点数表示可以更精确地表示实数，但计算复杂度较高，对于精度要求较高的应用，可以使用浮点数表示。

3.3 指令集优化：为了提高DSP算法的执行效率，可以针对特定的DSP芯片进行指令集优化，利用硬件加速器提高计算速度。

四、信号重构4.1 逆变换：通过逆变换，将离散频率域信号转换为离散时间域信号，实现信号的重构和还原。

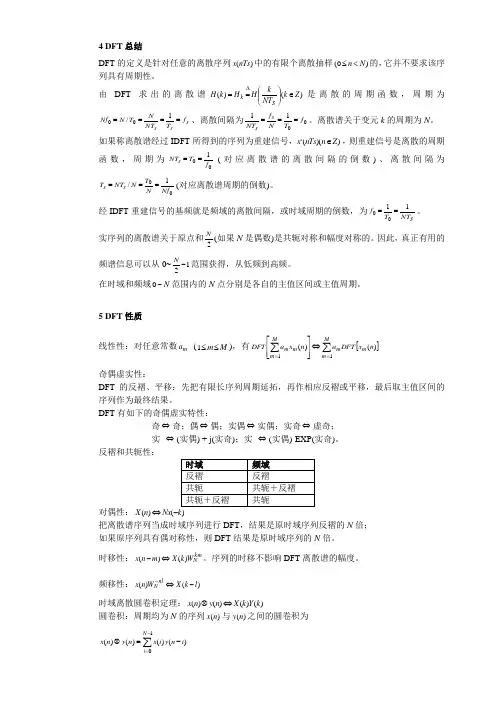

4 DFT 总结DFT 的定义是针对任意的离散序列)(nTs x 中的有限个离散抽样)0(N n <≤的，它并不要求该序列具有周期性。

由DFT 求出的离散谱)()(Z k NT k H H k H S k ∈⎪⎪⎭⎫⎝⎛==∆是离散的周期函数，周期为s s s f T NT N T N Nf ====1/00、离散间隔为0011f T N f NT s s ===。

离散谱关于变元k 的周期为N 。

如果称离散谱经过IDFT 所得到的序列为重建信号，))(('Z n nTs x ∈，则重建信号是离散的周期函数，周期为001f T NT s ==(对应离散谱的离散间隔的倒数)、离散间隔为001/Nf N T N NT T s s ===(对应离散谱周期的倒数)。

经IDFT 重建信号的基频就是频域的离散间隔，或时域周期的倒数，为S NT T f 1100==。

实序列的离散谱关于原点和2N (如果N 是偶数)是共轭对称和幅度对称的。

因此，真正有用的频谱信息可以从0~12-N 范围获得，从低频到高频。

在时域和频域N ~0范围内的N 点分别是各自的主值区间或主值周期。

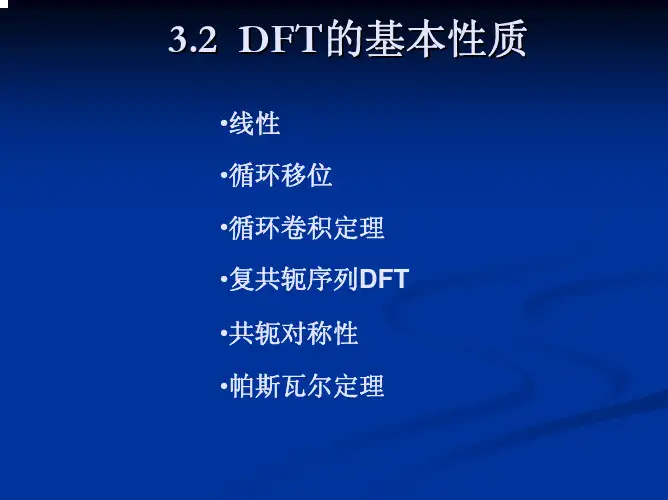

5 DFT 性质线性性：对任意常数m a (M m ≤≤1)，有[]∑∑==⇔⎥⎥⎦⎤⎢⎢⎣⎡M m m m M m m m n x DFT a n x a DFT 11)()( 奇偶虚实性：DFT 的反褶、平移：先把有限长序列周期延拓，再作相应反褶或平移，最后取主值区间的序列作为最终结果。

DFT 有如下的奇偶虚实特性：奇⇔奇；偶⇔偶；实偶⇔实偶；实奇⇔虚奇；实 ⇔(实偶) + j(实奇)；实 ⇔(实偶)·EXP(实奇)。

反褶和共轭性：对偶性：)()(k Nx n X -⇔把离散谱序列当成时域序列进行DFT ，结果是原时域序列反褶的N 倍；如果原序列具有偶对称性，则DFT 结果是原时域序列的N 倍。

时移性：km N W k X m n x )()(⇔-。

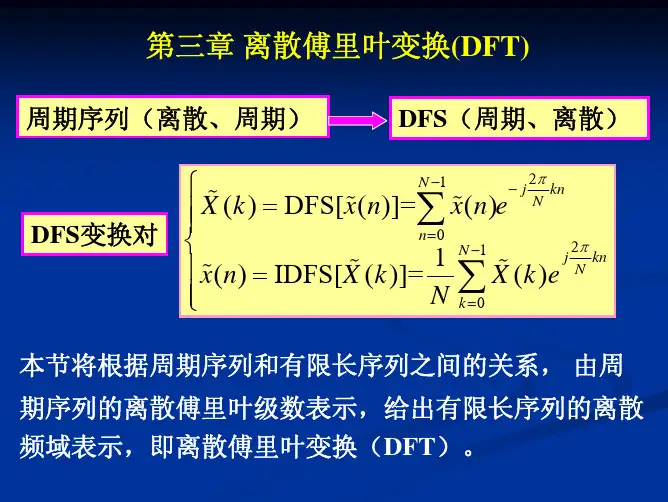

第三章离散傅氏变换(DFT)•离散信号在Z域及频域的表示•频域DTFT（绝对可加序列）•Z域ZT（任意序列的频域表示）–适用于无限长序列，是ω及z的连续函数–不适合用数值计算•为进行数值计算，新的变换方法–对DTFT在频域上进行抽样•DFS（周期序列）－＞DFT（有限长序列）－＞FFT（DFT快速算法）的频谱密度函数，dt4、离散时间、离散频率--DFT–时域、频域上都离散--适合数值计算⎪⎪⎩⎪⎪⎨⎧−≤≤==−≤≤==∑∑−=−−=101010,)(1)()()(10,)()()()(N k nk n N N n nk N n N k W k X N n G n x n x N k W n x k G k X k X3.2 周期序列的离散傅氏级数-DFS1、DFS 变换对–设周期为N 的周期序列–周期序列的ZT 不存在（不绝对可和），取其中一个周期，序列的FT)(~n x 为任意整数r )(~)(~rN n x n x +=∑−=−=10)()(N n nj j e n x e X ωω∑−=−===1022)(~)(~)(~)(~N n kn Nj k N j j en x k X e X e X ππω2、MatLab 实现–Function dfs(xn,N)–Function idfs(Xk,N)⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡×=−−−−)1)(1(11111111)*(*N N N N N N N N N N W W W W N N W W x X x X 的矩阵为为矩阵相乘代表序列的行向量及n k)()(~)(~)](~[110m n i W W i x W m n x m n x DFS m N m i mk Nki N nk N N n +==+=+∑∑+−=−−=)(~)(~rN i x i x +=ki NkNi N W W =)(~)(~)](~[10k X W W i x W m n x DFS mk N N i ki N mk N −−=−==+∑由于周期性，有：所以：3、调制特性4、周期卷积)(~)](~[lnl k X n x W DFS N+=)(~)(~)(~)](~[10)(10ln ln l k X W n x W n x W n x W DFS N n n k l N N n kn N N N +===∑∑−=+−=)(~)(~)(~21k X k X k Y ⋅=∑∑−=−=−=−==10121021)()()(~)(~)](~[)(~N m N m m n x m x m n x m x k Y IDFS n y周期N ＝6的周期卷积图示3.4 从DFS 到DFT1、主值区间–求主值区间即为n 对N 的求余运算∑∞−∞=+==⎩⎨⎧−≤≤=r N rN n x n x n R n x n x others N n n x n x )()(~ ),()(~)(010)(~)(Nn x ))(()4()5(~)7()25(~4))5((,49)1(5,7))25((,792255,25,999x x x x n n n n N =−==−+×−=−==+×==−===，　的主值求例：–MatLab实现•rem(n,N)函数用来确定n除以N的余数,但n<0时要修正•Function m=mod(n,N)–实际工作中常用到非周期序列•有限长序列(N点)•无限长序列—用矩形窗截断(N点)–序列的FT变换(DTFT)，但DTFT在频域上连续(n)–x(n)周期化形成xs–求DFS，然后取其中一个周期X(k)–X(k)将是序列的DTFT的近似表示3.5DFT 性质1、线性–x 1(n)与x 2(n)均为N 点，则线性运算也为N 点–x 1(n)与x 2(n)点数不等，N ＝Max(N 1,N 2))()()]()([2121k bX k aX n bx n ax DFT +=+N＝6圆周移位3、共轭对称性（奇偶虚实特性）–序列FT （DTFT ）的对称性)()]}(Im[{)()]}({Re[ωωj o j e e X n x j DTFT e X n x DTFT ==)](Im[)]([)](Re[)]([ωωj o j e e X j n x DTFT e X n x DTFT ==实部偶对称，虚部奇对称•奇序列•偶序列)()()(n N x n x n x −−=−−=)()()()()()(10)(1))((10))((10k X W m x W n N x W n N x W n x k X N m k m N N n k n N N N n k n N N n nk N −−=−=−−=−−==∑∑∑∑−=−=−−−=−−−=其DFT 依然为奇对称其DFT 依然为偶对称}14,9,12,15{)()(14}0,4,6,4{}]1,2,3,4{}0,2,2,1[{))0(()(9}0,2,4,3{}]4,1,2,3{}0,2,2,1[{))2(()(12}0,8,2,2{}]3,4,1,2{}0,2,2,1[{))1(()(15}0,6,8,1{}]2,3,4,1{}0,2,2,1[{))0(()())(()()()(403)(2130303042130303042130303042130303042130421211=⊗∴==⋅=−==⋅=−==⋅=−==⋅=−−=⊗∑∑∑∑∑∑∑∑∑∑∑∑∑=============n x n x m x m x m x m x m x m x m x m x m n x m x n x n x n x m m m m m m m m m m m m m 点至点，补序列为6、有限长序列的线卷积与圆卷积–时域上圆卷积－－两序列的DFT 相乘（FFT ），但在实际问题中要处理线性卷积圆卷积线性卷积关系222111N 10)(N ,10)(，列长为列长为−≤≤−−−−−≤≤−−−−N n n x N n n x–线性卷积11121201122121212()()()()()():01():0102()1():3():5()7N m m y n x m x n m x m x n m x m m N x n m n m N n N N y n N N x n x n y n −∞=−∞==−=−≤≤−−≤−≤−∴≤≤+−∴+−∑∑ 的列长为例如：点，点，为点。

课程名称： 数字信号处理 实验名称： 有限长序列、频谱、DFT 的性质 一、实验目的和要求设计通过演示实验，建立对典型信号及其频谱的直观认识，理解DFT 的物理意义、主要性质。

二、实验内容和步骤2-1用MATLAB ，计算得到五种共9个序列：2-1-1实指数序列⎩⎨⎧-≤≤=otherwiselength n a n x n10)( 例如，a=0.5, length=10 a=0.9, length=10 a=0.9, length=202-1-2复指数序列⎩⎨⎧-≤≤+=otherwiselength n jb a n x n10)()(例如，a=0.5, b=0.8, length=102-1-3从正弦信号x (t )=sin(2πft +delta)抽样得到的正弦序列x (n )=sin(2πfnT +delta)。

如，信号频率f =1Hz ，初始相位delta=0，抽样间隔T=0.1秒，序列长length=10。

2-1-4从余弦信号x (t )=cos(2πft + delta)抽样得到的余弦序列x (n )=cos(2πfnT + delta)。

如，信号频率f =1Hz ，初相位delta=0，抽样间隔T=0.1秒，序列长length=10。

2-1-5含两个频率分量的复合函数序列x (n )=sin(2πf 1nT )+delta ×sin(2πf 2nT +phi)。

如，2-2 用MATLAB ，对上述各个序列，重复下列过程。

2-2-1画出一个序列的实部、虚部、模、相角；观察并记录实部、虚部、模、相角的特征。

2-2-2 计算该序列的幅度谱、频谱实部、频谱虚部；观察和并记录它们的特征，给予解释。

2-2-3 观察同种序列取不同参数时的频谱，发现它们的差异，给予解释。

三、主要仪器设备MATLAB 编程。

四、操作方法和实验步骤（参见“二、实验内容和步骤”） 五、实验数据记录和处理1. 实指数序列⎩⎨⎧-≤≤=otherwiselength n a n x n10)(1-1. a=0.5, length=10 clc;clf;clear;%清除 n=0:9;%设置自变量区间 xn=0.5.^n;%计算相应的x(n) k=0:9;%设置DFT 采样长度 xw=dftmtx(10)*xn';%DFT 变换figure(1);%画出原序列的实部、虚部、模、相角subplot(2,2,1);stem(n,real(xn),'filled');xlabel('x');ylabel('real(xn)');title('xn 实部'); subplot(2,2,2);stem(n,imag(xn),'filled');xlabel('x');ylabel('imag(xn)');title('xn 虚部'); subplot(2,2,3);stem(n,abs(xn),'filled');xlabel('x');ylabel('abs(xn)');title('xn 模'); subplot(2,2,4);stem(n,angle(xn),'filled');xlabel('x');ylabel('angle(xn)');title('xn 相角'); figure(2);%画出频谱的幅度谱、频谱实部、频谱虚部subplot(3,1,1);stem(k,abs(xw),'filled');xlabel('k');ylabel('abs(xw)');title('幅度谱'); subplot(3,1,2);stem(k,real(xw),'filled');xlabel('k');ylabel('real(xw)');title('频谱实部'); subplot(3,1,3);stem(k,imag(xw),'filled');xlabel('k');ylabel('imag(xw)');title('频谱虚部');1-2. a=0.9, length=10 clc;clf;clear;%清除 n=0:9;%设置自变量区间 xn=(0.9).^n;%计算相应的x(n) k=0:9;%设置DFT 采样长度 xw=dftmtx(10)*xn';%DFT 变换figure(1);%画出原序列的实部、虚部、模、相角subplot(2,2,1);stem(n,real(xn),'filled');xlabel('n');ylabel('real(xn)');title('xn 实部'); subplot(2,2,2);stem(n,imag(xn),'filled');xlabel('n');ylabel('imag(xn)');title('xn 虚部');subplot(2,2,3);stem(n,abs(xn),'filled');xlabel('n');ylabel('abs(xn)');title('xn 模'); subplot(2,2,4);stem(n,angle(xn),'filled');xlabel('n');ylabel('angle(xn)');title('xn 相角'); figure(2);%画出频谱的幅度谱、频谱实部、频谱虚部subplot(3,1,1);stem(k,abs(xw),'filled');xlabel('k');ylabel('abs(xw)');title('幅度谱'); subplot(3,1,2);stem(k,real(xw),'filled');xlabel('k');ylabel('real(xw)');title('频谱实部'); subplot(3,1,3);stem(k,imag(xw),'filled');xlabel('k');ylabel('imag(xw)');title('频谱虚部');1-3. a=0.9, length=20 clc;clf;clear;%清除 n=0:19;%设置自变量区间 xn=(0.9).^n;%计算相应的x(n) k=0:19;%设置DFT 的采样长度 xw=dftmtx(20)*xn';%DFT 变换figure(1);%画出原序列的实部、虚部、模、相角subplot(2,2,1);stem(n,real(xn),'filled');xlabel('n');ylabel('real(xn)');title('xn 实部'); subplot(2,2,2);stem(n,imag(xn),'filled');xlabel('n');ylabel('imag(xn)');title('xn 虚部'); subplot(2,2,3);stem(n,abs(xn),'filled');xlabel('n');ylabel('abs(xn)');title('xn 模'); subplot(2,2,4);stem(n,angle(xn),'filled');xlabel('n');ylabel('angle(xn)');title('xn 相角'); figure(2);%画出频谱的幅度谱、频谱实部、频谱虚部subplot(3,1,1);stem(k,abs(xw),'filled');xlabel('k');ylabel('abs(xw)');title('幅度谱'); subplot(3,1,2);stem(k,real(xw),'filled');xlabel('k');ylabel('real(xw)');title('频谱实部'); subplot(3,1,3);stem(k,imag(xw),'filled');xlabel('k');ylabel('imag(xw)');title('频谱虚部');2.复指数序列⎩⎨⎧-≤≤+=otherwiselength n jb a n x n10)()(a=0.5, b=0.8, length=10clc;clf;clear;%清除 n=0:9;%设置自变量区间xn=(0.5+1j*0.8).^n;% 计算相应的x(n) k=0:9;%设置DFT 的采样长度 xw=dftmtx(10)*xn';% DFT 变换figure(1);%画出原序列的实部、虚部、模、相角subplot(2,2,1);stem(n,real(xn),'filled');xlabel('n');ylabel('real(xn)');title('xn 实部');subplot(2,2,3);stem(n,abs(xn),'filled');xlabel('n');ylabel('abs(xn)');title('xn模');subplot(2,2,4);stem(n,angle(xn),'filled');xlabel('n');ylabel('angle(xn)');title('xn相角');figure(2);%画出频谱的幅度谱、频谱实部、频谱虚部subplot(3,1,1);stem(k,abs(xw),'filled');xlabel('k');ylabel('abs(xw)');title('幅度谱');subplot(3,1,2);stem(k,real(xw),'filled');xlabel('k');ylabel('real(xw)');title('频谱实部');subplot(3,1,3);stem(k,imag(xw),'filled');xlabel('k');ylabel('imag(xw)');title('频谱虚部');3. 从正弦信号x(t)=sin(2πft+delta)抽样得到的正弦序列x(n)=sin(2πfnT+delta)。

数字信号处理中的离散傅里叶变换数字信号处理（Digital Signal Processing，简称DSP）是在数字计算机或数字信号处理器上对信号进行处理和分析的一种技术。

离散傅里叶变换（Discrete Fourier Transform，简称DFT）作为DSP中的重要方法之一，在信号处理的各个领域都发挥着重要的作用。

一、离散傅里叶变换的定义和原理离散傅里叶变换是将离散的时间域信号转换为频域信号的一种方法，它可以将信号从时域转换到频域进行分析。

DFT的定义如下：$X[k] = \sum_{n=0}^{N-1}x[n]e^{-j\frac{2\pi}{N}nk}$其中，$x[n]$为离散时间域信号，$X[k]$为离散频域信号，$N$为信号的长度，$k$为频域的索引。

离散傅里叶变换可以看作是对信号进行一系列的乘法和求和操作，它使用复指数函数作为基函数来表示信号。

通过将信号与不同频率的正弦波进行内积操作，可以得到信号在不同频率上的幅度和相位信息，从而实现频谱的分析。

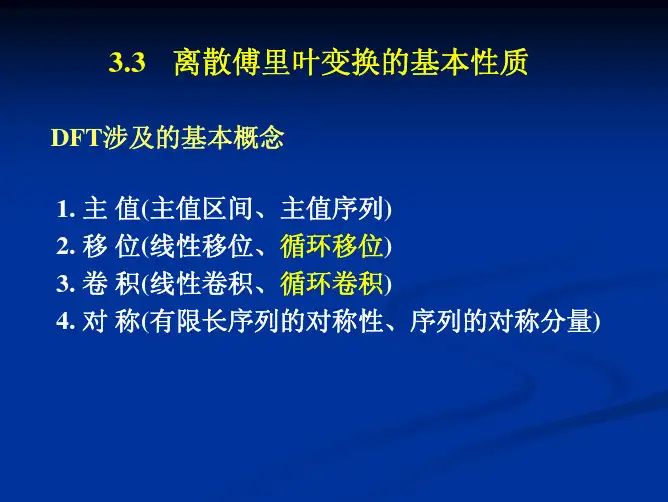

二、离散傅里叶变换的性质离散傅里叶变换具有一些重要的性质，这些性质对于信号处理和频域分析非常有用。

以下是几个常见的性质：1. 线性性质：DFT是线性变换，即对两个信号的和进行DFT等于分别对这两个信号进行DFT后再求和。

2. 周期性：若信号的长度为$N$，则DFT系数$X[k]$具有周期性，周期为$N$。

3. 对称性：若信号的长度为$N$，则当$k$取$N-k$时，$X[k]$与$X[N-k]$相等。

4. 移位性质：对于一个时域序列$x[n]$，将其向右移动$m$个位置得到新的序列$x[n-m]$，则对应的DFT系数$X[k]$只需将原始的$X[k]$循环右移$m$个位置得到。

三、离散傅里叶变换的应用离散傅里叶变换在数字信号处理中有着广泛的应用，以下列举几个典型的应用场景：1. 信号分析：通过DFT可以将信号从时域转换到频域，得到信号在不同频率上的能量分布情况。

DSP知识点第二章知识点1、系统的线性、时不变性、因果性、稳定性的判断2、线性卷积的计算3、系统的差分方程与单位取样响应的关系4、时域抽样定律第三章知识点1、Z 变换及收敛域的求解2、逆Z 变换求解（长除法和部分分式法）3、利用系统函数求解零、极点，判断系统的因果性和稳定性第四章知识点 1、周期卷积的计算 2、DFT 计算第五章知识点1、按时间抽取的基2 FFT 算法流图2、按频率抽取的基2 FFT 算法流图第六章知识点1、IIR 滤波器的直接型、级连型、并联型结构实现2、FIR 滤波器的横截型、级连型结构实现第七章知识点1、冲激响应不变法设计数字滤波器2、双线性变换法设计数字滤波器复习题集： 1、设x(n)和y(n)分别表示一个系统的输入和输出，试确定下列系统是否为（1）稳定系统（2）因果系统（3）线性系统（4）时不变系统：（1）y(n)=2x(n)+3 （2）y(n)=x(n)sin(wn) （3）y(n)=x 2(n) （4）y(n)=n 2x(n)2、图1中，)(n x 和)(n h 分别是线性时不变系统的输入和单位脉冲响应，试以图解法求解输出信号)(n y ，给出详细求解图形。
