技术统一措施一. 制图要求1. 制图依据：《房屋建筑制图统一标准》(GB/T 50001-2001)、《建筑结构制图标准》(GB/T 50105-2001)、我院的总师办2008. 5发文的《建筑结构专业技术文件汇编》及《混凝土平面整体表示方法制图规则和构造详图》（现共５分册）。
2. 图层设置按院统一要求，图层名称采用中文，字体采用tssd字体。
3. 图名要规范统一，图纸目录单上应列出套用的国标、省标清单（注明自购）。
二. 工程基本计算参数:1. 本工程建筑结构的安全等级为二级，设计使用年限为50年。
根据新耐久性规范，环境等级为Ⅰ-A类。
2. 本工程抗震设防分类为丙类建筑，场地类别为Ⅱ类，抗震设防烈度为6度，地震动峰值加速度为0.05g,设计地震分组第一组,地震动反应谱特征周期为0.35s。
3. 本工程地下室部分及屋顶水箱防水等级为二级。
4. 本工程地基基础设计等级为甲级，建筑桩基安全等级为甲级。
5. 基本风压：0.45kN/m2(大于60米0.50kN/m2)，地面粗糙度类别: B类；基本雪压：0.45kN/m2。
三. 荷载取值1. 主要楼面活荷载（标准值）住宅： 2.0 KN/m2走廊、门厅、楼梯：3.5 KN/m2厨房、卫生间： 2.0 KN/m2带浴缸的卫生间： 4.0 KN/m2阳台： 2.5 KN/m2商铺： 3.5 KN/m2机房： 7.0 KN/m2上人屋面： 2.0 KN/m2不上人屋面： 0.5 KN/m2消防通道及消防登高面：16.0 KN/m2(梁柱计算)/ 20.0 KN/m2(顶板板配筋计算)室内地下室顶板考虑施工荷载：5.0 KN/m22. 楼屋面恒载(结构砼板自重由程序自动计算)A. 普通楼面(卧室、书房)面荷载计算：30mm厚面层+15mm厚板底粉刷+二次装修0.2KN/m2: 0.03X20+0.015X20＋0.2=1.1 KN/m2B. 卫生间、厨房、阳台面荷载计算：30mm厚面层+15mm厚板底粉刷+二次装修0.8KN/m2: 0.03X20+0.015X20+0.8=1.7 KN/m2C. 客厅、餐厅面荷载计算：30mm厚面层+15mm厚板底粉刷+二次装修0.8KN/m2:0.8KN/m2: 0.03X20+0.015X20+0.8=1.7 KN/m2D. 平屋面(露台)面荷载计算： 40mm厚细石砼+隔离层防水涂料+30mm厚细石砼+120mm厚苯板保温+20mm厚水泥砂浆找平层+煤渣砼找坡（取80mm厚）+15mm厚板底粉刷: 0.04X25+0.2+0.03X20+0.12X0.25+0.02X20+16X0.08+0.015X20=3.8 KN/m23. 填充墙体荷载: 采用页岩多孔砖，容重为1400kg/m3；墙厚为240和120四. 主要建筑材料1. 砼。
中华人民共和国国家标准房屋建筑制图统一标准GB 50001—2010Unified standard for building drawings2010—08—18发布2011—03—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布前言根据住房和城乡建设部《关于印发（2008年工程建设标准规范制订计划(第一批))的通知》(建标[2008]102号)的要求，由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T 50001-2001的基础上修订而成的。
本标准在修订过程中，编制组经过广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本标准共分14章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。
本标准修订的主要技术内容是：1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容；2.调整了图纸标题栏和字体高度等内容；3.增加了图线等内容。
本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。
执行过程中如有意见和建议，请寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼，邮政编码100048)。
主编单位：中国建筑标准设计研究院参编单位：北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人：孙国锋、张树君、杜志杰、赵贵华、卜一秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人：何玉如、费麟、徐宇宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、寇九贵、胡纯炀、张同亿1 总则为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、审查、存档的要求，适应工程建设的需要，制定本标准。

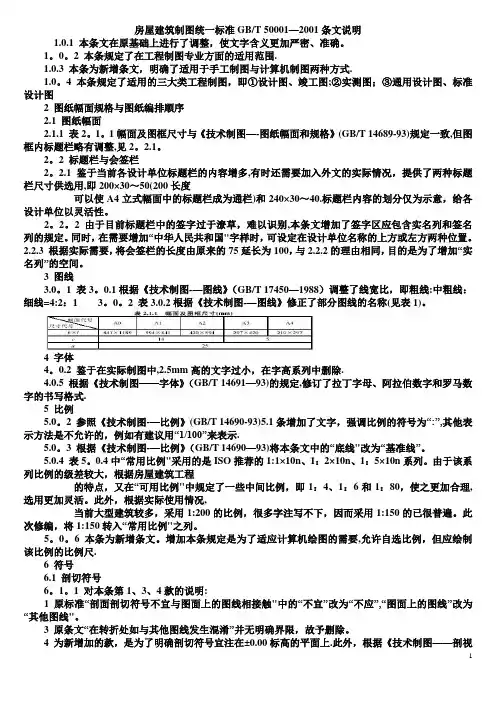

房屋建筑制图统一标准GB/T 50001—2001条文说明1.0.1 本条文在原基础上进行了调整，使文字含义更加严密、准确。
1。
0。
2 本条规定了在工程制图专业方面的适用范围.1.0.3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式.1.0。
4 本条规定了适用的三大类工程制图，即①设计图、竣工图;②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2.1.1 表2。
1。
1幅面及图框尺寸与《技术制图—-图纸幅面和规格》(GB/T 14689-93)规定一致,但图框内标题栏略有调整,见2。
2.1。
2。
2 标题栏与会签栏2。
2.1 鉴于当前各设计单位标题栏的内容增多,有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用,即200×30～50(200长度可以使A4立式幅面中的标题栏成为通栏)和240×30～40.标题栏内容的划分仅为示意，给各设计单位以灵活性。
2。
2。
2 由于目前标题栏中的签字过于潦草，难以识别,本条文增加了签字区应包含实名列和签名列的规定。
同时，在需要增加“中华人民共和国"字样时，可设定在设计单位名称的上方或左方两种位置。
2.2.3 根据实际需要，将会签栏的长度由原来的75延长为100，与2.2.2的理由相同，目的是为了增加“实名列”的空间。
3 图线3.0。
1 表3。
0.1根据《技术制图-—图线》（GB/T 17450—1988）调整了线宽比，即粗线:中粗线：细线=4:2：13。
0。
2 表3.0.2根据《技术制图-—图线》修正了部分图线的名称(见表1)。
4 字体4。
0.2 鉴于在实际制图中,2.5mm高的文字过小，在字高系列中删除.4.0.5 根据《技术制图——字体》（GB/T 14691—93)的规定,修订了拉丁字母、阿拉伯数字和罗马数字的书写格式.5 比例5.0。
2 参照《技术制图-—比例》(GB/T 14690-93)5.1条增加了文字，强调比例的符号为“:”,其他表示方法是不允许的，例如有建议用“1/100”来表示.5.0。
