9--1 普通地图编制

地图编制课程设计一、教学目标本课程的教学目标是让学生了解地图编制的基本原理和方法，掌握地图编制的基本技能，培养学生的地理思维和空间想象力。

具体来说，知识目标包括：了解地图编制的历史和发展，掌握地图编制的基本原理和方法，熟悉地图的各种符号和表示方式；技能目标包括：能够独立完成简单的地图编制，熟练使用地图编制软件，掌握地图编制的基本技巧；情感态度价值观目标包括：培养学生对地图的兴趣和热情，使学生认识到地图在日常生活和学习中的重要性，培养学生的地理思维和空间想象力。

二、教学内容本课程的教学内容主要包括地图编制的基本原理、地图编制的方法和技巧、地图的符号和表示方式、地图编制软件的使用等。

具体来说，教学大纲如下：1.地图编制的基本原理：介绍地图编制的历史和发展，使学生了解地图编制的基本概念和原理。

2.地图编制的方法和技巧：教授地图编制的基本方法和技巧，让学生能够独立完成简单的地图编制。

3.地图的符号和表示方式：介绍地图的各种符号和表示方式，使学生熟悉地图的阅读和理解。

4.地图编制软件的使用：教授地图编制软件的使用方法，让学生熟练掌握地图编制的基本技巧。

三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

具体来说：1.讲授法：用于向学生传授地图编制的基本原理和方法，使学生掌握地图编制的基本知识。

2.讨论法：用于激发学生的思考和讨论，培养学生的地理思维和空间想象力。

3.案例分析法：通过分析具体的地图编制案例，使学生了解地图编制的实际情况和技巧。

4.实验法：让学生通过实际操作地图编制软件，掌握地图编制的基本技巧和方法。

四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备多种教学资源，包括教材、参考书、多媒体资料、实验设备等。

具体来说：1.教材：选择合适的地图编制教材，为学生提供地图编制的基本知识和方法。

2.参考书：提供相关的参考书籍，为学生提供更多的地图编制知识和实例。

我国地形图的分幅和编号规则2008-12-13 09:48国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0o—60o之间的图幅，图幅大小按经差6o，纬差4o分幅；在60o—76o之间的图幅，其经差为12o，纬差为4o；在76o—80o之间图幅的经差为24o，纬差为4o，所以各幅百万分之一地图都是经差6o，纬差4o分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3o，纬差2o；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1o，纬差40’；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。

在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表4-1）。

表4-1：基本比例尺地形图的图幅大小及其图幅间的数量关系。

纬度er>经度1：100 6度 4度 11：50 3度 2度 4 11：20 1度 40分 36 9 11：10 30分 20分 144 36 4 11：5 15分 10分 576 144 16 4 11：2.5 7.5分 5分 2304 576 64 16 4 11:1 3分45秒 2.5分 9216 2304 256 64 16 42分幅编号地形图的编号是根据各种比例尺地形图的分幅，对每一幅地图给予一个固定的号码，这种号码不能重复出现，并要保持一定的系统性。

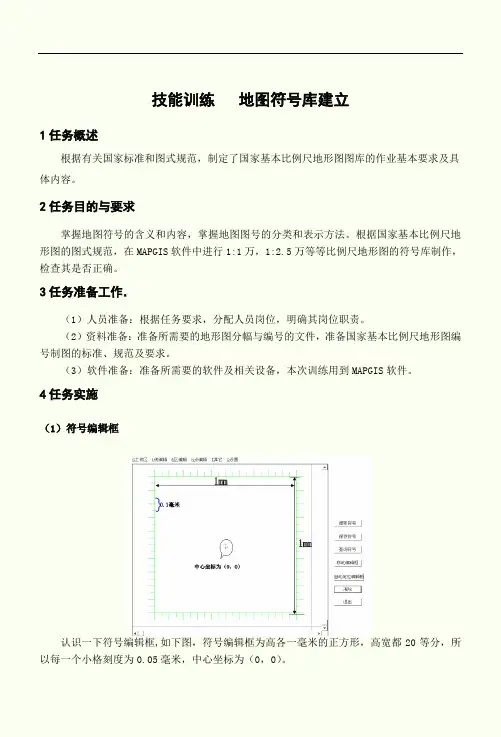

技能训练地图符号库建立1任务概述根据有关国家标准和图式规范，制定了国家基本比例尺地形图图库的作业基本要求及具体内容。

2任务目的与要求掌握地图符号的含义和内容，掌握地图图号的分类和表示方法。

根据国家基本比例尺地形图的图式规范，在MAPGIS软件中进行1:1万，1:2.5万等等比例尺地形图的符号库制作，检查其是否正确。

3任务准备工作．（1）人员准备：根据任务要求，分配人员岗位，明确其岗位职责。

（2）资料准备：准备所需要的地形图分幅与编号的文件，准备国家基本比例尺地形图编号制图的标准、规范及要求。

（3）软件准备：准备所需要的软件及相关设备，本次训练用到MAPGIS软件。

4任务实施（1）符号编辑框认识一下符号编辑框,如下图，符号编辑框为高各一毫米的正方形，高宽都20等分，所以每一个小格刻度为0.05毫米，中心坐标为（0，0）。

（2）子图的制作方法参考地图制图规范，进行地图符号的设计，本次以1:5000 1:10000地形图图式为例，介绍子图的制作过程。

首先查得符号各组成部分的尺寸大小如图，由尺寸大小我们可得到各组成部分的比例关系，然后由比例关系把这个符号缩放到边长为1mm的符号编辑框中。

具体步骤如下：1）符号编辑①选择系统库 编辑符号库，打开符号库编辑对话框。

如图 1所示。

图 1 符号库编辑对话框②点击“清除”按钮，在编辑框中输入线，参数如图 2所示。

图 2 输入线参数③输入注释文字“文”，参数如图 3所示。

图 4 输入注释参数④调整注释如图 4所示。

图 4 输入注释参数注意：符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。

⑤点击“保存符号”，弹出子图保存参数对话框，如图 5所示。

图 5 子图保存参数⑥点击“提取符号”按钮，弹出选择子图对话框，可以看到刚刚编辑的子图。

如图 6所示。

图 6 选择子图对话框（3）线形的制作方法①选择系统库 编辑线型库，打开线型库编辑对话框。

如图7所示。

图 7 线型库编辑对话框②点击“清除”按钮，在编辑框编辑如图8所示线型，并保存。

一、地图及地图学1.地图的基本特性：具有特殊的数学法则形成的可量测性、使用地图语言所形成的直观性、实施制图综合形成的一览性。

2.地图：地图是概括一定的数学法则，使用地图语言，通过制图综合表示地球（或其他天体）表面各种自然和人文现象的空间分布，组合，联系及其在时间中的发展变化。

3.地图按内容分为：普通地图和专题地图；普通地图：以相对平衡的详细程度表示地球表面各种自然现象和人文现象的地图普通地图的六要素：水系，地貌，土质植被，居民地，交通网，境界普通地图分为：地形图，地形地理图（地形一览图），地理图（一览图）专题地图：根据专业的需要，突出反映一种或几种主题要素（或现象）的地图专题地图又分为自然地图、人文地图和其他专题地图。

地图按比例尺分为：大比例尺地图（1：10万及更大比例尺），中比例尺地图（1：10万和1：100万比例之间）和小比例尺地图（1：100万及更小比例尺）；4.地图的用途：（1）在国民经济中的作用：①作为规划和管理用②作为资源的勘察、设计和开发用③作为各种工程建设的勘察、设计和施工用④用于农业中的土地利用、土壤改良、地籍管理⑤航空、航海、汽车导航（2）在国防建设中（3）在科学文化活动中5.地图分幅地图分幅有两种形式，及矩形分幅和经纬线分幅。

（1）矩形分幅优点：①图幅之间结合紧密，便于拼接使用；②各图幅的印刷面积可以相对平衡，有利于充分利用纸张和印刷机的版面；③可以使分幅有意识的避开重要地物，以保持其图形在图面上的完整；缺点：①整个制图区域只能一次投影制成；②图幅范围地理概念不明确。

（2）经纬线分幅优点：①整个制图区域可以分块投影；②图幅范围地理概念明确；缺点：①经纬线被描写为曲线时，图幅拼接不方便；②随着纬度的升高，相同的经纬差所限定的面积不断的缩小，意呢如幅不断变小，不利于有效的利用纸张和印刷机的版面；③无法避开重要物体。

6. 地图学：是研究地理信息的表达、处理和传输的理论和方法，以可视化为核心，探讨地图制作的技术和使用方法的学科二、地图符号和地图表示法1.地图符号的本质：用一种约定形式的图形指代制图对象经抽象后的概念。

地图编制总结➢地形图编制的工艺流程➢普通地图编制的工艺流程➢专题地图编制的工艺流程➢地图集编制的工艺流程➢电子地图的数据组织结构➢一、地图的成图方法➢实测图：编绘图：➢1:500 1:100000➢1:1000 1:250000➢1:2000 1:500000➢1:5000 1:1000000➢1:10000 普通地理图➢1:25000 专题地图➢1:50000地形图基本知识➢一、地图投影➢地球椭球面是一个不可展的曲面，而地图是平面的，研究投影的目的就是解决曲面转换为平面的变形问题。

要借助辅助投影面，如圆柱，圆锥等。

投影的变形性质分为等角、等面积，任意。

➢我国系列比例尺地形图除1：1000000外，都采用高斯-克吕格投影，简称高斯投影。

➢高斯投影是一种等角横切圆柱投影，即圆柱面切于地球椭球的一条经线上，由椭球的中心将椭球面上的点依等角条件投影到圆柱面上。

为了使变形限制在一定的范围内，按经差将椭球表面划分为若干带，使圆柱面依次与每一带的中央经线相切，并把各带的经纬线网依次投影到圆柱面上，再从两极沿圆柱的高切开展平，便得到各带的经纬网投影到平面上的图形。

我国1：1万及更大比例尺地图采用3度带投影，1：2.5万及更小比例尺地图采用6度带投影。

➢高斯坐标系每带中央经线投影当做纵坐标轴（X）,赤道投影当做横坐标轴(Y)，两者交点投影当做每带平面直角坐标的原点。

➢高斯投影特点1.赤道与中央经线的投影是相互垂直的直线，其余各经纬线的投影均为曲线，并以赤道为轴南北对称，以中央经线为轴东西对称。

2.投影后经纬线正交，无角度变形。

3.中央经线与圆柱面相切，长度不变。

其余经纬线的投影长度均增大。

距中央经线越远，变形越大。

4.经线投影与纵坐标线之间有一夹角，即子午线收敛角。

5.由于各带投影完全一致，所以一个投影带的计算数据各带均可适用。

➢公里网➢通用坐标➢三北方向➢坡度尺➢比例尺➢图幅结合表➢图例坐标网重叠的规定由于高斯投影是分带进行投影的，各带自成独立的平面直角坐标系统，相邻两代坐标网互不联系，为了解决这个问题，规定在两带边缘一定范围内的图幅绘出邻带坐标网，以便接图时使用。
