普通地图编制重点整理

《地图编制》课程复习提纲第一章地图与地图学一、名词解释1、地图是按照一定的数学法则，将地球表面（或其他星体）上的空间信息，通过科学的概括综合，运用符号系统以可视化、数字或触摸的符号形式，缩小表达在一定载体上的图形模型，用以传递、模拟和认知它们的数量、质量在时间和空间上的分布规律和发展变化。

2、地图学是以地图信息传递为中心的、探讨地图的理论实质、制作技术和使用方法的综合性科学。

二、填空题1、地图构成要素：地理要素、数学基础、整饰要素。

2、我国地图学家把地图学分为理论地图学、地图制图学和应用地图学三个分支学科。

3、制作地图有两条途径：实测地图，编绘地图。

4、用传统方法编制地图可分为四个阶段：地图设计、原图编绘、出版准备和地图印刷。

5、计算机地图制图的基本流程：地图设计、数据输入、数据处理、图形输出6、地图的编号方法有自然序数编号法、行列式编号法和行列—自然序数编号法等三种。

三、简答题1、地图的基本特征地图所具有的基本特征，可以概括为三个方面：由特殊的数学法则产生可量测性；由使用的地图符号系统表达事物产生的直观性；由制图综合产生的一览性。

2、普通地图和专题地图的区别普通地图是以相对平衡的详细程度表示地球表面各种自然现象和人文现象中最基本的要素（如水系、地貌、居民地、交通网、境界、土质植被及其它人文标志）的地图；专题地图是突出反映一种或几种主题要素的地图，其中主题要素详细表示，地理基础要素概略表示。

3、简述地图的两种分幅方式和各自的优缺点地图的分幅方式有矩形分幅和经纬线分幅两种。

矩形分幅的优点有：图廓为直线，便于拼接；分幅线位置的选择有较大自由度，可灵活避开重要地物；各图幅面积相对平衡，可充分利用纸张。

矩形分幅的缺点有：每幅图的地理位置（图廓坐标）不易确定；制图区域只能一次投影，变形可能较大。

经纬线分幅的优点：每幅图的地理位置（图廓坐标）非常明确；可分开多次投影，保持较小变形。

经纬线分幅的缺点：分幅线位置的选择无法避开重要地物；图廓多为曲线，不便于拼接使用；高纬度地区图幅面积缩小，不易充分利用纸张。

地图编制的基本步骤和原则地图是一种有效展示地理信息的工具，为人们提供了对地理空间关系的直观认识。

地图编制是将地理空间数据转换为地图表达形式的过程，涉及到收集和整理数据、制作和设计地图等多个步骤。

下面将介绍地图编制的基本步骤和原则。

1. 数据收集与整理：地图编制的第一步是收集各类地理空间数据，包括地理位置、地貌、行政区划、交通网络等信息。

这些数据可以通过地理调查、航测、卫星影像等手段获取。

随后，需要对收集到的数据进行整理与处理，消除噪声、修正误差，并进行地理数据库的建立。

2. 地图投影与坐标系统选择：地球是一个三维的球体，而地图是平面上的二维表达。

为了将地球上的地理空间关系准确地表达在平面上，需要进行地图投影。

地图投影有很多种方法，每种方法都有其特定的优缺点。

在选择地图投影方法时，需要根据地图的目的、地域范围等因素综合考虑，并选择合适的坐标系统。

3. 地图设计与符号化：地图设计是将地理信息根据实际需求和样式要求进行整合、筛选和渲染的过程。

地图设计应考虑读者的需求，使得地图内容易于理解和阅读。

地图设计还需要注意图例的设计，使用统一的符号和色彩，以确保地图的一致性和可读性。

4. 数据解析与地图分类：地图编制的过程中，需要对数据进行解析和分类，将数据进行提炼整合，并将不同的地理信息分别表达在地图上的相应位置。

地图的分类可以根据地理要素的特性、分布特征等进行，如地形图、行政区划图、交通图等。

5. 地图排版与输出：地图排版是将地图的各个要素进行组合布局的过程。

在地图排版时，需要注意版式设计、地图元素之间的相对位置关系、字体大小等因素，使地图整体呈现出美观、清晰、易读的效果。

完成地图排版后，可以进行输出和印刷，或者以电子地图的形式发布。

在地图编制的过程中，还需遵循一些基本原则，以确保制作出准确、可信、易读的地图。

1. 精确性原则：地图编制必须精确反映现实世界的地理现象和地理信息。

地图上的地理要素的位置、形状和比例关系应与实际世界相吻合，尽量减少误差和畸变。

《普通地图编制》课程标准一、课程定位本课程是高等职业教育测绘地理信息技术专业的一门专业核心技能课程和证书课程，是地图制图能力培养的课程。

本课程引入《国家基本比例尺地形图分幅和编号》、《国家基本比例尺地图图式》、《基础地理信息数字产品》、《数字地形图系列和基本要求》、《地形图编绘规范及图式》和《数字地形图产品模式》等规范。

本课程主要教会学生使用普通地图，能进行普通地图的设计、编辑、编绘、整饰等工作，培养学生的各种类型地图的初步设计和编制等能力，培养学生遵守操作规程和行业标准，爱护仪器设备的品质，以及自主学习、团队协作等能力。

本课程应在学完《地形测量》、《数字测图》、《计算机制图》、《地理信息系统应用》课程之后开设，并为《专题地图编制》等后续课程的学习、顶岗实习和能胜任今后地图制图的岗位工作打下坚实的专业能力基础。

该课程也是地图制图员岗位证书和黄河水利职业技术学院测绘地理信息技术专业精湛技能证书考试的重要科目。

二、工作任务和课程目标（一）工作任务及职业能力《普通地图编制》课程的工作任务是：通过理论教学及普通地图编制综合实训与地图制图精湛技能证书的考核认证，培养学生掌握普通地图编制工作的基本技能，达到地图制图职业各个岗位的技能要求，具备地图符号使用、地图内容表示，地图编绘、地图整饰和输出的能力，并具备团结协作、求真务实、诚实守信的专业品格，为上岗就业奠定基础。

表1 工作任务与职业能力分析表工作领域工作任务职业能力学习项目普通地图制作地图设计能进行不同地图类型的判断，能进行比例尺、坐标系统、地图投影的确定，能进行地图的分幅与编号地图基础能进行地图校正和配准、地图符号使用和符号库的制作 地图设计地图绘制能进行地图地图内容的表示和编绘底图的制作 地图绘制地图编绘能由大比例尺地图编绘制作中小比例尺地图 地图编绘地图输出能进行地图的整饰，能进行地图输出参数的设计和地图输出 地图输出（二）课程目标根据课程面对的工作任务和职业能力要求，本课程的教学目标为：（1）知识目标①掌握地图的基本分类、内容、特点和普通地图设计的基本知识；②掌握地图数学要素的确定、分幅与编号③掌握普通地图内容表示及地图符号化的方法；④掌握制图综合的原则和方法；⑤掌握普通地图色彩配置、图面配置和地图输出的方法。

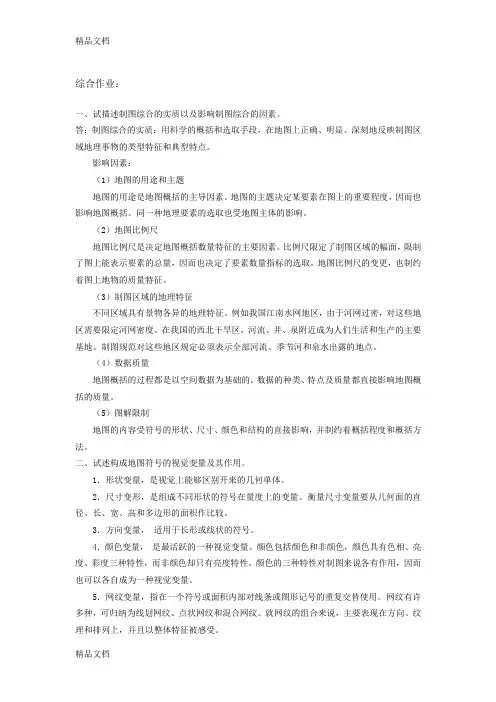

综合作业：一、试描述制图综合的实质以及影响制图综合的因素。

答：制图综合的实质：用科学的概括和选取手段，在地图上正确、明显、深刻地反映制图区域地理事物的类型特征和典型特点。

影响因素：（1）地图的用途和主题地图的用途是地图概括的主导因素。

地图的主题决定某要素在图上的重要程度，因而也影响地图概括。

同一种地理要素的选取也受地图主体的影响。

（2）地图比例尺地图比例尺是决定地图概括数量特征的主要因素。

比例尺限定了制图区域的幅面，限制了图上能表示要素的总量，因而也决定了要素数量指标的选取。

地图比例尺的变更，也制约着图上地物的质量特征。

（3）制图区域的地理特征不同区域具有景物各异的地理特征。

例如我国江南水网地区，由于河网过密，对这些地区需要限定河网密度。

在我国的西北干旱区，河流、井、泉附近成为人们生活和生产的主要基地。

制图规范对这些地区规定必须表示全部河流、季节河和泉水出露的地点。

（4）数据质量地图概括的过程都是以空间数据为基础的。

数据的种类、特点及质量都直接影响地图概括的质量。

（5）图解限制地图的内容受符号的形状、尺寸、颜色和结构的直接影响，并制约着概括程度和概括方法。

二、试述构成地图符号的视觉变量及其作用。

1．形状变量，是视觉上能够区别开来的几何单体。

2．尺寸变形，是组成不同形状的符号在量度上的变量。

衡量尺寸变量要从几何面的直径、长、宽、高和多边形的面积作比较。

3．方向变量，适用于长形或线状的符号。

4．颜色变量，是最活跃的一种视觉变量。

颜色包括颜色和非颜色，颜色具有色相、亮度、彩度三种特性，而非颜色却只有亮度特性。

颜色的三种特性对制图来说各有作用，因而也可以各自成为一种视觉变量。

5．网纹变量，指在一个符号或面积内部对线条或图形记号的重复交替使用。

网纹有许多种，可归纳为线划网纹、点状网纹和混合网纹。

就网纹的组合来说，主要表现在方向、纹理和排列上，并且以整体特征被感受。

作用：1．能获得数量感受的变量，继二维平面上的尺寸，由于数量感要求变量的可量度性，因而尺寸是产生数量感唯一的变量。

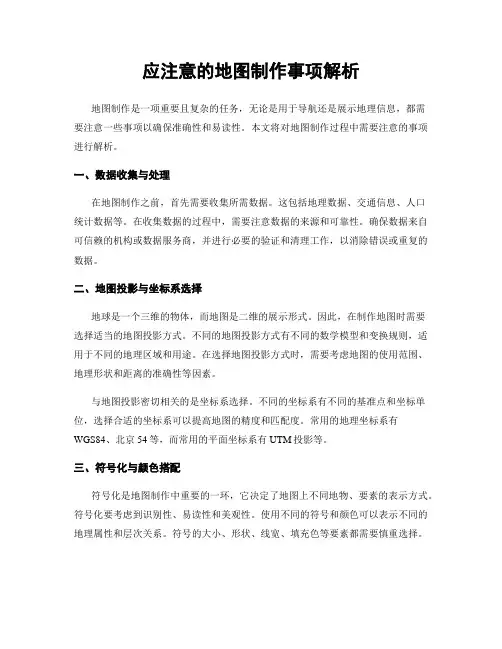

应注意的地图制作事项解析地图制作是一项重要且复杂的任务，无论是用于导航还是展示地理信息，都需要注意一些事项以确保准确性和易读性。

本文将对地图制作过程中需要注意的事项进行解析。

一、数据收集与处理在地图制作之前，首先需要收集所需数据。

这包括地理数据、交通信息、人口统计数据等。

在收集数据的过程中，需要注意数据的来源和可靠性。

确保数据来自可信赖的机构或数据服务商，并进行必要的验证和清理工作，以消除错误或重复的数据。

二、地图投影与坐标系选择地球是一个三维的物体，而地图是二维的展示形式。

因此，在制作地图时需要选择适当的地图投影方式。

不同的地图投影方式有不同的数学模型和变换规则，适用于不同的地理区域和用途。

在选择地图投影方式时，需要考虑地图的使用范围、地理形状和距离的准确性等因素。

与地图投影密切相关的是坐标系选择。

不同的坐标系有不同的基准点和坐标单位，选择合适的坐标系可以提高地图的精度和匹配度。

常用的地理坐标系有WGS84、北京54等，而常用的平面坐标系有UTM投影等。

三、符号化与颜色搭配符号化是地图制作中重要的一环，它决定了地图上不同地物、要素的表示方式。

符号化要考虑到识别性、易读性和美观性。

使用不同的符号和颜色可以表示不同的地理属性和层次关系。

符号的大小、形状、线宽、填充色等要素都需要慎重选择。

颜色搭配也是地图制作中的关键因素之一。

颜色的选择应该基于色彩学理论，考虑色相、明度和饱和度等要素。

颜色的搭配要尽量避免过于鲜艳或过于暗淡，以免影响信息传达和阅读体验。

四、注记与标注地图上的注记和标注是帮助读者理解地图内容和定位的重要元素。

注记要有适当的大小和字体，避免过小或过大。

标注要精确、简洁，并与地图要素相对应。

注记和标注的位置要合理，避免遮挡或混乱。

五、图例和比例尺图例和比例尺是地图中必不可少的元素。

图例说明地图上使用的符号和颜色代表的含义，使读者能够理解地图的图形符号。

比例尺表示地图上的距离与实际距离的比例关系，帮助读者估算距离和规划路径。

如何进行地图编制的技巧地图编制是一项复杂而又重要的任务，它帮助人们更好地了解和认识世界。

在地图编制的过程中，技巧和方法的运用至关重要。

本文将介绍一些地图编制的技巧，帮助读者更好地掌握如何进行地图编制。

一、收集地理数据地图编制的第一步是收集地理数据。

这些数据可以包括地形、水系、交通网络、建筑物等。

收集地理数据的方法多种多样，可以通过现场调查、卫星遥感、航空摄影等方式获取。

现场调查是最常见的方法之一。

通过实地考察，可以获得准确的地理数据。

此外，使用无人机进行遥感调查也是一种有效的方式。

无人机可以携带各种传感器，实现从空中获取地理数据的目的。

卫星遥感和航空摄影也是常用的手段。

利用卫星或者飞机拍摄的影像，可以获得大范围的地理数据。

这些影像经过处理，可以提取出有用的地理信息，进而用于地图编制。

二、制定地图的比例地图的比例决定了地图的精度。

在制定地图比例时，需要根据地图的使用目的和具体需求进行考虑。

如果地图用于导航或旅行指南，需要较高的精度，比例应该较大。

而如果地图用于长距离行驶或区域规划，比例可以适当减小。

制定地图比例时，还需要考虑地图的显示区域。

如果地图显示的是一个小范围的地区，比例可以适当增大，以显示更多的细节。

如果地图显示的是一个大范围的地区，比例应该较小，以保证整体的一致性。

三、选择合适的投影方式地球是一个球体，而地图是平面的。

为了能够将地球的表面展示到平面上，需要采用一种合适的投影方式。

选择合适的投影方式是地图编制的重要环节之一。

常用的地图投影方式有等距圆柱投影、等角圆柱投影、等面积投影等。

不同的投影方式有着不同的特点和适用范围。

在选择投影方式时，需要综合考虑地图的使用目的、显示区域、精度要求等因素。

四、符号化和标注符号化和标注是地图编制的关键阶段。

通过选择合适的符号和标注方法，可以使地图更加直观和易懂。

符号化是将地理数据转化为图形符号的过程。

通过符号化，可以用不同的符号来表示不同的地理要素，如河流、山脉、建筑物等。

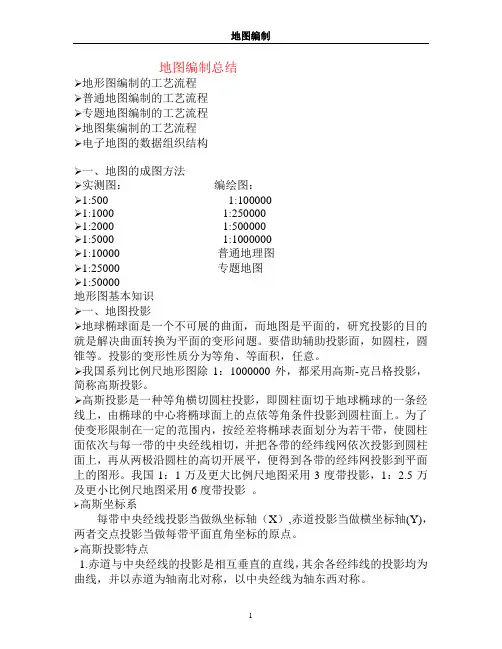

地图编制总结➢地形图编制的工艺流程➢普通地图编制的工艺流程➢专题地图编制的工艺流程➢地图集编制的工艺流程➢电子地图的数据组织结构➢一、地图的成图方法➢实测图：编绘图：➢1:500 1:100000➢1:1000 1:250000➢1:2000 1:500000➢1:5000 1:1000000➢1:10000 普通地理图➢1:25000 专题地图➢1:50000地形图基本知识➢一、地图投影➢地球椭球面是一个不可展的曲面，而地图是平面的，研究投影的目的就是解决曲面转换为平面的变形问题。

要借助辅助投影面，如圆柱，圆锥等。

投影的变形性质分为等角、等面积，任意。

➢我国系列比例尺地形图除1：1000000外，都采用高斯-克吕格投影，简称高斯投影。

➢高斯投影是一种等角横切圆柱投影，即圆柱面切于地球椭球的一条经线上，由椭球的中心将椭球面上的点依等角条件投影到圆柱面上。

为了使变形限制在一定的范围内，按经差将椭球表面划分为若干带，使圆柱面依次与每一带的中央经线相切，并把各带的经纬线网依次投影到圆柱面上，再从两极沿圆柱的高切开展平，便得到各带的经纬网投影到平面上的图形。

我国1：1万及更大比例尺地图采用3度带投影，1：2.5万及更小比例尺地图采用6度带投影。

➢高斯坐标系每带中央经线投影当做纵坐标轴（X）,赤道投影当做横坐标轴(Y)，两者交点投影当做每带平面直角坐标的原点。

➢高斯投影特点1.赤道与中央经线的投影是相互垂直的直线，其余各经纬线的投影均为曲线，并以赤道为轴南北对称，以中央经线为轴东西对称。

2.投影后经纬线正交，无角度变形。

3.中央经线与圆柱面相切，长度不变。

其余经纬线的投影长度均增大。

距中央经线越远，变形越大。

4.经线投影与纵坐标线之间有一夹角，即子午线收敛角。

5.由于各带投影完全一致，所以一个投影带的计算数据各带均可适用。

➢公里网➢通用坐标➢三北方向➢坡度尺➢比例尺➢图幅结合表➢图例坐标网重叠的规定由于高斯投影是分带进行投影的，各带自成独立的平面直角坐标系统，相邻两代坐标网互不联系，为了解决这个问题，规定在两带边缘一定范围内的图幅绘出邻带坐标网，以便接图时使用。

地图编制总结引言地图编制是一个复杂的过程，涉及到地理数据的采集、处理和可视化呈现等多个环节。

合理有序地进行地图编制对于地理信息相关的应用非常重要。

本文将从三个方面总结地图编制的关键要点和注意事项，帮助读者更好地理解地图编制的流程和技术。

数据采集数据采集是地图编制的第一步，它确定了地图的基本要素和准确性。

以下是一些数据采集方面的要点和注意事项：1. 选择适当的数据源地理数据可以从多个来源获取，包括卫星遥感、航空摄影、地面调查等等。

在选择数据源时，我们需要考虑数据的分辨率、覆盖范围、准确性等因素。

根据具体需求，我们可以选择单一数据源或者多个数据源进行数据融合。

2. 数据质量控制数据质量是地图编制的关键。

在采集数据时，我们需要注意以下几个方面的质量控制：•数据准确性：确保采集的地理数据与实际地理情况一致。

•数据完整性：确保采集到所有需要的地理要素，如道路、河流、建筑物等。

•数据一致性：确保不同数据源之间的地理要素保持一致，例如坐标系和数据格式统一。

3. 数据处理与整理采集到的原始地理数据通常需要经过一系列的处理与整理才能用于地图编制。

这包括数据格式转换、地理要素合并、属性数据的清理和修正等等。

在数据处理和整理过程中，我们需要采用合适的地理信息系统（GIS）软件和工具，以确保数据的有效性和一致性。

符号化与渲染符号化与渲染是地图编制的关键环节，它决定了地图的可视化效果和信息传达的效果。

以下是一些符号化与渲染方面的要点和注意事项：1. 选择适当的符号和颜色地图中的符号和颜色应该能够清晰、明确地表达地图的主题和信息。

比如，道路可以使用线符号，森林可以使用面符号，河流可以使用线符号等等。

在选择符号和颜色时，需要考虑到读者的使用场景和阅读习惯，避免使用过于复杂或者缺乏对比度的符号和颜色。

2. 渲染效果调整地图渲染效果需要根据实际需求进行调整和优化。

比如，可以使用不同的渲染方式来增加地图的立体感和层次感，通过调整符号的大小和透明度来强调地图的重点信息等等。

一、地图及地图学1.地图的基本特性：具有特殊的数学法则形成的可量测性、使用地图语言所形成的直观性、实施制图综合形成的一览性。

2.地图：地图是概括一定的数学法则，使用地图语言，通过制图综合表示地球（或其他天体）表面各种自然和人文现象的空间分布，组合，联系及其在时间中的发展变化。

3.地图按内容分为：普通地图和专题地图；普通地图：以相对平衡的详细程度表示地球表面各种自然现象和人文现象的地图普通地图的六要素：水系，地貌，土质植被，居民地，交通网，境界普通地图分为：地形图，地形地理图（地形一览图），地理图（一览图）专题地图：根据专业的需要，突出反映一种或几种主题要素（或现象）的地图专题地图又分为自然地图、人文地图和其他专题地图。

地图按比例尺分为：大比例尺地图（1：10万及更大比例尺），中比例尺地图（1：10万和1：100万比例之间）和小比例尺地图（1：100万及更小比例尺）；4.地图的用途：（1）在国民经济中的作用：①作为规划和管理用②作为资源的勘察、设计和开发用③作为各种工程建设的勘察、设计和施工用④用于农业中的土地利用、土壤改良、地籍管理⑤航空、航海、汽车导航（2）在国防建设中（3）在科学文化活动中5.地图分幅地图分幅有两种形式，及矩形分幅和经纬线分幅。

（1）矩形分幅优点：①图幅之间结合紧密，便于拼接使用；②各图幅的印刷面积可以相对平衡，有利于充分利用纸张和印刷机的版面；③可以使分幅有意识的避开重要地物，以保持其图形在图面上的完整；缺点：①整个制图区域只能一次投影制成；②图幅范围地理概念不明确。

（2）经纬线分幅优点：①整个制图区域可以分块投影；②图幅范围地理概念明确；缺点：①经纬线被描写为曲线时，图幅拼接不方便；②随着纬度的升高，相同的经纬差所限定的面积不断的缩小，意呢如幅不断变小，不利于有效的利用纸张和印刷机的版面；③无法避开重要物体。

6. 地图学：是研究地理信息的表达、处理和传输的理论和方法，以可视化为核心，探讨地图制作的技术和使用方法的学科二、地图符号和地图表示法1.地图符号的本质：用一种约定形式的图形指代制图对象经抽象后的概念。

地图制图知识点整理第一章地图的定义：按照严密的数学法则，用特定的符号系统，将地图或其他星球的空间事象，以二维或维静态或动态可视化形式，抽象概括、缩小模拟等手段表示在平面或球面上，科学地分析认知与交流传输事象的时空分布、数量质量特征及相互关系等多方面信息的一种图形或图像。

地图的基本特征：严密的数学法则2）科学的地图概括3）特定的符号系统现代地图学的定义：以地图信息传输与地图可视化为手段，以区域综合制图与地图概括为核心，以地图科学认知与分析应用为目的，研究地图的理论实质、制图技术和使用方法的综合性大众化科学。

现代地图学的学科体系：三大方面：1）理论地图学2）技术地图学3）应用地图学现代地图学与其他学科的关系：一、与地球科学的关系：现代地图学是研究地球科学的依据/工具；是地球科学研究成果的表达手段二、与测绘学的关系：测绘学为制作地图提供理论依据三、与3S技术的关系——虚拟现实，将地理信息系统发展到现代社会中去。

遥感：为地图内容的修编与更新、专题地图的编制和影像地图的制作等提供价廉而实时的资料。

计算机地图制图：极大的提高了地图制图的速度，使大量的制图工作者从繁琐的手工制图作中解脱出来，提高了地图制作的技术水平，丰富了地图的内容，使由模拟地图迈入数字地图时代成为可能与GPS的关系：提高了地图的空间数据质量。

延伸：三代语言——一代：文字二代：地图三代：地理信息系统四、与其他学科的关系自然科学和社会科学：为地图制图提供必要的题材计算机与信息工程技术：不断的改进制图的技术方法和工艺水平艺术和色彩学：为地图学的表现手段和感染力提供营养数学：实现地图模型理论和计算机地图制图、数字地图的基础。

现代地图的分类：1）按地图功能和内容分类：功能：普通地图、专题地图、专用地图、特殊地图内容：普通地图、专题地图普通地图——以同等详细程度全面表示地面上主要的自然和社会经济现象的地图，能较完整地反映出制图区域的地理特征，包括水系、地形、地貌、土质植被、居民地、交通网、境界线、以及独立地物等。
