图解各种悬挂形式的优缺点

汽车底盘悬架是指连接车身和车轮之间的一系列装置，主要作用是传递作用在车轮和车身之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，以保证汽车能平顺地行驶。

下面是几种常见的汽车底盘悬架类型：
- 麦弗逊式独立悬架：麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一，其主要结构由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

它的优点是结构简单、占用空间小、响应较快、制造成本低，但缺点是稳定性不佳，抗侧倾和制动点头能力较弱。

- 双叉臂式独立悬架：双叉臂式独立悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

其优点是侧向支撑好、抓地力强、路感清晰，但缺点是制造成本高、悬架定位参数设定复杂。

- 多连杆式独立悬架：多连杆式独立悬架是由连杆，减震器和弹性元件组成的，它的优点是舒适性好、操控性好、结构简单，但缺点是占用空间大、成本高、高速稳定性较差。

- 扭力梁式非独立悬架：扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的，其优点是结构简单、占用空间小、成本低，但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。

不同类型的汽车底盘悬架具有不同的特点，在选择汽车底盘悬架时，要根据车辆的用途、行驶环境等因素进行综合考虑。

独立悬挂的分类独立悬挂是一种常见的汽车悬挂系统，它与传统的刚性桥式悬挂相比，具有更好的舒适性和驾驶稳定性。

在本文中，我们将对独立悬挂进行分类，并探讨其优缺点以及应用场景。

一、前置独立悬挂前置独立悬挂是指汽车前轮采用独立悬挂系统的形式。

这种悬挂系统常见于小型轿车和跑车中，因为它可以提供更好的转向性能和驾驶舒适性。

前置独立悬挂通常采用麦弗逊式或双叉臂式结构。

1. 麦弗逊式前置独立悬挂麦弗逊式前置独立悬挂是一种简单而有效的设计。

它由一个上下两个支柱组成，其中上支柱固定在车身上，下支柱则通过球铰连接到轮毂上。

麦弗逊式前置独立悬挂可以提供良好的行驶稳定性和转向响应，并且相对较为经济实惠。

2. 双叉臂式前置独立悬挂双叉臂式前置独立悬挂通常用于高性能跑车中。

它由上下两个控制臂和一个转向杆组成，可以提供更好的悬挂调整性能和驾驶稳定性。

与麦弗逊式前置独立悬挂相比，双叉臂式前置独立悬挂更为复杂，但也更加高效。

二、后置独立悬挂后置独立悬挂是指汽车后轮采用独立悬挂系统的形式。

这种悬挂系统通常用于高性能跑车和越野车中，因为它可以提供更好的行驶稳定性和通过性。

后置独立悬挂通常采用多连杆式或者麦弗逊式结构。

1. 多连杆式后置独立悬挂多连杆式后置独立悬挂由多个控制臂组成，可以提供更好的行驶稳定性和转向响应。

这种设计通常用于高端跑车中，并且需要较高的维护成本。

2. 麦弗逊式后置独立悬挂麦弗逊式后置独立悬挂是一种简单而经济实惠的设计。

它由一个支柱和一个控制臂组成，可以提供良好的行驶稳定性和转向响应。

这种设计通常用于小型轿车和SUV中。

三、优缺点独立悬挂相对于传统的刚性桥式悬挂具有以下优点：1. 更好的舒适性：独立悬挂可以更好地吸收路面颠簸，提供更加舒适的驾驶体验。

2. 更好的行驶稳定性：独立悬挂可以提供更好的行驶稳定性和转向响应，使得汽车在高速行驶时更加安全。

3. 更高的通过性：后置独立悬挂可以提供更高的通过性，使得越野车在崎岖路面上行驶更加顺畅。

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

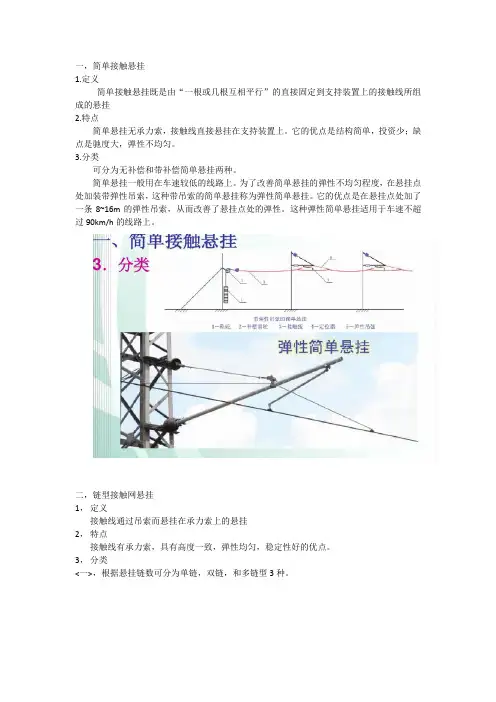

一，简单接触悬挂
1.定义
简单接触悬挂既是由“一根或几根互相平行”的直接固定到支持装置上的接触线所组成的悬挂
2.特点
简单悬挂无承力索，接触线直接悬挂在支持装置上。

它的优点是结构简单，投资少；缺点是驰度大，弹性不均匀。

3.分类
可分为无补偿和带补偿简单悬挂两种。

简单悬挂一般用在车速较低的线路上。

为了改善简单悬挂的弹性不均匀程度，在悬挂点处加装带弹性吊索，这种带吊索的简单悬挂称为弹性简单悬挂。

它的优点是在悬挂点处加了一条8~16m的弹性吊索，从而改善了悬挂点处的弹性。

这种弹性简单悬挂适用于车速不超过90km/h的线路上。

二，链型接触网悬挂
1，定义
接触线通过吊索而悬挂在承力索上的悬挂
2，特点
接触线有承力索，具有高度一致，弹性均匀，稳定性好的优点。

3，分类
<一>，根据悬挂链数可分为单链，双链，和多链型3种。

<二>，根据线索的固定方式划分为：无补偿，半补偿和全补偿链型悬挂三种。

<三>，根据接触线和承力索布置的相对位置分为:直链型，半斜链型，和斜链型悬挂。

一般来说，汽车的前后悬挂系统包括弹簧和减震器两个部分，按照结构来分，多见有以下结构形式，麦佛逊，双A臂(双横杆)，拖曳臂，扭力梁和多连杆。

1 麦佛逊式悬挂多用于前轮，是独立悬挂的一种，而且是结构非常简单的一种，布置紧凑，节省空间，前轮定位变化小，具有良好的行驶稳定性。

所以，大部分的轿车前悬均采用这种结构，差别主要在选材和减震器、弹簧的调校上面。

但麦弗逊式悬架在使用中也有缺点，就是行驶在不平路面时，车轮容易自动转向，故驾驶者必须用力保持方向盘的方向，当受到剧烈冲击时，减震器易造成弯曲，因而影响转向性能，所以很多不吝惜空间和成本的豪华轿车上面并没有采用此种形式。

2 双A臂悬挂拥有上下两个摇臂，起横向力由两个摇臂同时吸收，支柱只承载车身重量。

因此横向刚度大。

由于上下使用不等长摇臂(上长下短)，让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损。

并且也能自适应路面，轮胎接地面积大，贴地性好。

但是由于多了一个上摇臂，所以需要站用较大的空间，本田的轿车前悬喜欢采用这种结构，civic为人所称道的操控性，前悬的双A臂有一定的功劳，遗憾的是8代civic 没有沿用这种结构，而采用了麦佛逊另很多车迷遗憾。

3 拖曳臂式悬挂系统是专为后轮设计的悬挂系统，像标致车系、雪铁龙车系、欧宝车系等欧洲轿车比较喜欢采用这种悬挂系统。

拖曳臂式悬挂系统的最大优点是左右两轮的空间较大，而且车身的外倾角没有变化，避震器不发生弯曲应力，所以摩擦小，乘坐性佳，当其刹车时除了车头较重会往下沉外，拖曳臂悬吊的后轮也会往下沉平衡车身，而其缺点是无法提供精准的几何控制，不过如果调校得当，可以用最少的成本和空间达到最好的效果，所以现在的小车多采用这种形式的后悬挂。

4 扭力梁悬挂是一种半独立悬挂方式，这种悬挂结构简单，传力可靠，但两轮受冲击震动时会互相影响。

对细小的震动能够较好地过滤，而对于大坑洞的反应会比较生硬，大众集团的车型多采用此种后悬挂，不过最新的PQ35平台均改成了多连杆式。

各种悬挂的优劣对比2010年11月05日15:13腾讯汽车综合报道我要评论(6)字号：T|T悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。

典型的悬挂系统结构由弹性元件、导向机构以及减震器等组成，个别结构则还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

悬挂系统是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。

从外表上看，轿车悬挂系统仅是由一些杆、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬挂系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。

比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。

（一）非独立悬挂系统非独立悬挂系统的结构特点是两侧车轮由一根整体式车架相连，车轮连同车桥一起通过弹性悬挂系统悬挂在车架或车身的下面。

非独立悬挂系统具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但由于其舒适性及操纵稳定性都较差，在现代轿车中基本上已不再使用，多用在货车和大客车上。

（二）独立悬挂系统独立悬挂系统是每一侧的车轮都是单独地通过弹性悬挂系统悬挂在车架或车身下面的。

其优点是：质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性；左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。

全面解析5种常见悬挂麦弗逊式独立悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

『悬挂在汽车底盘安放位置的示意图』● 悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

『奥迪S4前后均采用了独立悬挂』非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

图解各种悬挂形式的优缺点前言：在我们看车买车的过程中经常会在车辆的简介表中见到诸如麦弗逊式，双叉臂式，多连杆式，双连杆式，四连杆式，扭力梁式，拖拽臂式等多种前后悬挂系统。

这些专业名词，看着就让人头晕．有些人索性置之不理，其实汽车悬挂系统是选择汽车极其重要的参考依椐，它决定着汽车的稳定性，舒适性，安全性是汽车关键的部件之一。

详细解析各种悬挂形式的优缺点简单的来说悬挂系统就是指由车身与轮胎间的弹簧和避震器与车架连接部分组成的整个支持系统。

悬挂系统应有的功能是支持车身，改善驾驶与乘坐的感觉，因为使用不同的悬挂系统，会使驾驶者与乘客在车辆行驶过程中都有不同的感受。

而现在大多数厂家在自己的车型上无论装配什么样的悬挂系统，都通通宣传自己的操控性如何好，乘坐如何舒适，这种宣传也在某种程度使驾驶者产生了误区，出现一些因车辆失控造成的车祸。

一般说来汽车的悬挂系统分为二种即非独立悬挂和独立悬挂，由于人们对车子操控性与乘坐舒适性的要求越来越高，所以非独立悬挂系统已渐渐淘汰。

定义：1、非独立悬挂系统非独立悬挂系统的结构特点是两侧车轮由一根整体式车架相连，车轮连同车桥一起通过弹性悬挂系统悬挂在车架或车身的下面。

非独立悬挂系统具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但由于其舒适性及操纵稳定性都较差，在现代轿车中基本上已不再使用，多用在货车和大客车上。

非独立悬挂系统2、独立悬挂系统独立悬挂系统是每一侧的车轮都是单独地通过弹性悬挂系统悬挂在车架或车身下面的。

其优点是：质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性；左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。

不过，独立悬挂系统存在着结构复杂、成本高、维修不便的缺点。

现代轿车大都是采用独立式悬挂系统，按其结构形式的不同，独立悬挂系统又可分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式悬挂系统等。

悬挂类型悬挂类型是指不同种类的悬挂系统，它们用于支撑和悬挂各种物品，从衣物到电器设备。

悬挂系统的设计可以有多种不同的方式，取决于悬挂物品的重量和形状，以及所需的便利性和美观度。

在本文档中，我们将介绍几种常见的悬挂类型，并讨论它们的特点和应用。

1. 钩子式悬挂系统钩子式悬挂系统是最简单且最常见的一种悬挂类型。

它包括一个钩子或类似的装置，可以通过物体上的开口或环来悬挂物品。

这种类型的悬挂系统适用于各种小物品，如钥匙、帽子和手提包等。

钩子式悬挂系统通常由金属或塑料制成，具有强大的承重能力和耐用性。

2. 磁性悬挂系统磁性悬挂系统是利用磁力吸附物品的一种悬挂类型。

它通常由磁性材料制成，如铁或钢。

在磁性悬挂系统中，物品上附着有磁性材料，而墙壁或其他支撑结构上则安装有相应的磁性装置。

这种悬挂系统适用于轻量级物品，如照片和小型装饰品等。

磁性悬挂系统具有易于安装和移动的优势，但对承重能力有限。

3. 绳索悬挂系统绳索悬挂系统是通过使用绳索或绳索组合来悬挂物品的一种悬挂类型。

绳索悬挂系统可以根据需要调整悬挂高度，并适应不同大小和形状的物品。

这种悬挂系统常用于悬挂重量较大的物品，如衣物、装饰品和照明设备等。

绳索悬挂系统通常由耐用的材料制成，如尼龙、钢丝绳或橡胶绳，以确保安全和稳定性。

4. 壁挂式悬挂系统壁挂式悬挂系统是一种固定在墙壁上的支撑结构，用于悬挂各种物品。

这种悬挂系统通常包括一个支撑板或金属架，以及用于悬挂物品的钩子或类似装置。

壁挂式悬挂系统适用于各种重量和形状的物品，如衣架、书架和画框等。

它提供了稳定的支撑和更大的承重能力，适合需要长时间悬挂的物品。

5. 轨道悬挂系统轨道悬挂系统是一种特殊的悬挂类型，通常用于悬挂窗帘和幕布等。

它包括一个轨道，通常是金属或塑料材料制成，以及通过轨道滑动的挂钩或挂具。

轨道悬挂系统具有灵活性，可以根据需要自由移动和调整，适应不同尺寸和高度的窗户或墙壁。

它提供了方便的打开和关闭窗帘的方法，并增加了室内装饰的美观度。

详细图解主流汽车悬挂(三)烛式悬架烛式悬架的结构特点是车轮沿着刚性地固定在车架上的主销轴线上下移动。

烛式悬架的优点是：当悬架变形时，主销的定位角不会发生变化，仅是轮距、轴距稍有变化，因此特别有利于汽车的转向操纵稳定和行驶稳定。

但烛式悬架有一个大缺点：就是汽车行驶时的侧向力会全部由套在主销套筒的主销承受，致使套筒与主销间的摩擦阻力加大，磨损也较严重。

烛式悬架现已应用不多。

电子空气悬挂代表车型：路虎发现3、大众途锐等空气悬挂电子空气悬挂特点是采用了空气弹簧来作为软性连接，每个空气弹簧支撑都配有一个电磁阀，并且车身还有三至四个高度传感器。

空气式可调悬挂就是指利用空气压缩机形成压缩空气，并通过压缩空气来调节汽车底盘的离地间隙一种悬挂方式。

一般装备空气式可调悬挂的车型在前轮和后轮的附近都设有离地距离传感器，按离地距离传感器的输出信号，行车电脑判断出车身高度的变化，再控制空气压缩机和排气阀门，使弹簧自动压缩或伸长，从而起到减震的效果。

空气式可调悬挂中的空气弹簧的软硬能根据需要自动调节。

当在高速行驶时，空气悬挂可以自动变硬来提高车身的稳定性，而长时间在低速不平的路面行驶时，行车电脑则会使悬挂变软来提高车辆的舒适性。

代表车型：奥迪A8、奔驰S350 、保时捷卡宴。

分析：车身支承在较软的空气弹簧上，可提高行车舒适性；且可保证弹簧支撑的整个回弹和压缩行程不变。

评价：占用空间小，舒适性极高。

不过，因为需要配备复杂的空气供给总成，制造成本相当高。

『空气式悬挂结构示意图』电磁悬挂代表车型：凯迪拉克SRX、奥迪R8等『图为凯迪拉克SLS赛威的电磁悬挂系统结构图』装在凯迪拉克SRX上的电磁悬挂能根据路况测算出车辆最舒适的弹性要求，它利用电极来改变减震筒内磁性粒子液体的排列形状，控制感测电脑可在一秒内连续反应1000次，动作反应要比传统通过液压或者气压阀门的设计更为快速。

电磁式可调悬挂就是指利用电磁反应来实现汽车底盘的高度升降变化的的一种悬挂方式。

汽车各类悬架系统图解说明独立悬架和非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地和车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2和车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮和车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

主流汽车的悬挂系统有哪些？看过后，你也是半个行家！悬挂系统，主要可以分为二大类，第一，独立悬挂，第二，非独立悬挂，有些可以再细分，有半独立悬挂等。

我们先来了解下非独立悬挂，什么是非独立悬挂，顾名思义，车轮的两个悬挂是连在一起的，不能独立运动的。

1、拖曳臂式悬挂代表车型：东风本田飞度、上海大众POLO、东风日产颐达、东风标致307、东风雪铁龙等，以及国产10万以内的大部分车型，比如吉利远景X3，长安CS35，长城H2等。

典型的拖曳臂悬挂结构图分类：扭力梁式悬挂，纵向拖曳臂式悬挂，纵向摆臂式悬挂。

分析：它的结构还保持着整体桥式的特性，这就使纵向拖臂所连接的车轮在动态运动中外倾角不会发生变化，在高速转向时会使前轮出现转向不足；但同时，连接左右纵臂的横梁在连接处为可转动式，在一定程度上可让左右车轮在小范围的空间内自由活动而不干扰到另一侧车轮，这又使拖曳臂式悬挂系统具备了一定的独立性。

评价：拖曳臂式悬挂的最大优点是结构简单实用，左右两轮空间较大，且转向时，车身外倾角没有变化，避震器不发生弯曲应力，所以轮胎摩擦小，乘坐性佳；当刹车时，除了车头较重会往下沉外，拖曳臂悬吊的后轮也会往下沉，以平衡车身。

这种悬挂的缺点是在高速转向时无法提供精准的控制。

2、钢板弹簧式非独立悬架代表车型，五菱宏光，以及一些货车、客车等。

钢板弹簧式非独立悬架钢板弹簧被用做非独立悬架的弹性元件，由于它兼起导向机构的作用，使得悬架系统大为简化。

这种悬架广泛用于货车的前、后悬架中。

它中部用U型螺栓将钢板弹簧固定在车桥上。

悬架前端为固定铰链，也叫死吊耳。

它由钢板弹簧销钉将钢板弹簧前端卷耳部与钢板弹簧前支架连接在一起，前端卷耳孔中为减少摩损装有衬套。

后端卷耳通过钢板弹簧吊耳销与后端吊耳与吊耳架相连，后端可以自由摆动，形成活动吊耳。

当车架受到冲击弹簧变形时两卷耳之间的距离有变化的可能。

接下来，我们了解下独立悬挂系统。

1、横臂式独立悬挂代表车型：广本雅阁、奥德赛特点，车轮可以在汽车横向平面内摆动。

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。

上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。

在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。
