简述三相交流异步电动机y-δ降压启动控制原理及特点
1.启动过程
三相交流异步电动机Y-Δ降压启动控制电路在启动过程中，通过控制电路将电动机的定子绕组连接成Y形，即所谓的Y启动。
在Y 启动过程中，每相绕组所承受的电压为正常运行时电压的1/√3，从而达到降压启动的目的。
当电动机启动过程完成后，再通过控制电路将电动机的定子绕组切换到Δ形连接，即所谓的Δ运行。
2.控制原理
三相交流异步电动机Y-Δ降压启动控制电路主要由接触器、时间继电器和热继电器等组成。
其中，接触器用于控制电动机的电源通断，时间继电器用于控制电动机的启动和停止时间，热继电器则用于保护电动机免受过载电流的损害。
在启动过程中，首先接通电源，时间继电器开始计时，当计时达到预定时间时（一般为5秒左右），时间继电器动作，将接触器控制电路中的常闭触点打开，切断电动机的Y形连接，同时将常开触点闭合，接通电动机的Δ形连接。
此时，电动机进入Δ形运行状态。
3.特点
三相交流异步电动机Y-Δ降压启动控制电路具有以下特点：
（1）启动电流小：在Y形启动过程中，电动机的每相绕组所承受的电压仅为正常运行时电压的1/√3，从而降低了启动电流。
这有利于延长电动机的使用寿命。
（2）启动转矩小：由于启动电流减小，电动机的转矩也相应减
小。
这有利于防止电动机在负载较重的情况下启动时发生“闷车”现象。
（3）运行效率高：在Δ形运行状态下，电动机的电压和电流处于额定值，因此运行效率相对较高。
（4）使用范围广：该控制电路适用于容量较大且对启动转矩要求不高的三相交流异步电动机。

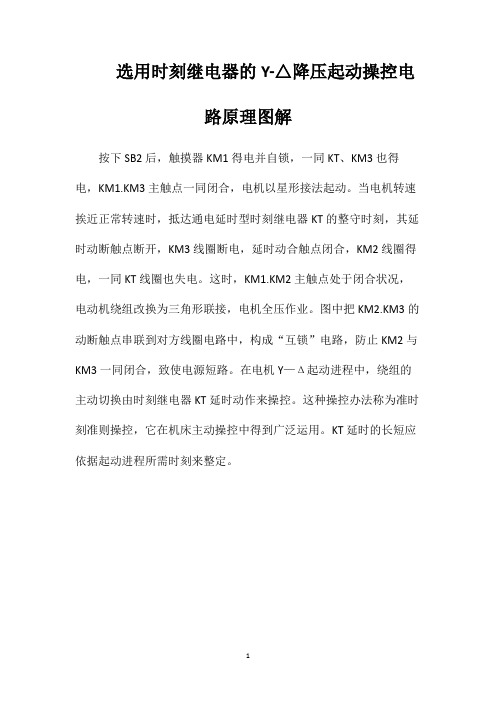

选用时刻继电器的Y-△降压起动操控电
路原理图解
按下SB2后，触摸器KM1得电并自锁，一同KT、KM3也得电，KM1.KM3主触点一同闭合，电机以星形接法起动。
当电机转速挨近正常转速时，抵达通电延时型时刻继电器KT的整守时刻，其延时动断触点断开，KM3线圈断电，延时动合触点闭合，KM2线圈得电，一同KT线圈也失电。
这时，KM1.KM2主触点处于闭合状况，电动机绕组改换为三角形联接，电机全压作业。
图中把KM2.KM3的动断触点串联到对方线圈电路中，构成“互锁”电路，防止KM2与KM3一同闭合，致使电源短路。
在电机Y—Δ起动进程中，绕组的主动切换由时刻继电器KT延时动作来操控。
这种操控办法称为准时刻准则操控，它在机床主动操控中得到广泛运用。
KT延时的长短应依据起动进程所需时刻来整定。
1。
三相交流异步电动机y-δ降压启动控制原理及特点1. 介绍三相交流异步电动机三相交流异步电动机是工业中常见的电动机类型，其结构简单、可靠性高、使用范围广泛，被广泛应用于风机、泵、压缩机等领域。
在实际应用中，为了满足设备的启动需求，常常需要采用降压启动方式，而y-δ降压启动控制就是一种常见的方式。
2. y-δ降压启动控制原理y-δ降压启动控制原理是通过改变电动机的绕组接法，从而实现起动时的降压启动。
在此控制方式下，电动机起动时首先采用星形连接，待电动机达到一定转速后，再切换为三角形连接，最终使电动机达到额定运行状态。
这种控制方式可以减小电动机启动时的起动电流，降低启动时的机械冲击，并且能够提高电动机的效率。
3. y-δ降压启动控制特点3.1 起动电流小采用y-δ降压启动控制方式可以显著降低电动机起动时的电流，减小对电网的冲击，有利于提高配电系统的稳定性。
3.2 机械冲击小降压启动通过起始时串联绕组使得电动机在起步阶段扭矩较小，减小了机械设备的冲击，延长了设备的使用寿命。
3.3 运行效率高降压启动控制方式可以减小起动时的电压波动，有利于电动机的平稳启动，并且可以提高电动机的运行效率。
4. 个人观点和理解从我个人的角度来看，y-δ降压启动控制是一种非常实用的启动方式。
它可以有效地减小电动机起动时的电流冲击和机械冲击，提高设备的稳定性和使用寿命。
也有利于电动机的高效运行，有助于节能减排。
在实际工程中，我会优先考虑采用y-δ降压启动控制方式来实现电动机的启动。
5. 总结通过对y-δ降压启动控制原理及特点的介绍和分析，我们可以看到，这种启动方式在实际工程中具有重要的应用意义。
它不仅可以降低设备的起动冲击，延长设备的使用寿命，同时也有利于提高设备的运行效率，是一种非常值得推广和应用的启动方式。
以上就是对三相交流异步电动机y-δ降压启动控制原理及特点的文章，希望能够对您有所帮助。
三相交流异步电动机y-δ降压启动控制原理及特点在工业生产中，电动机是一种非常重要的设备，它们被广泛应用于各种机械设备中，如风机、泵、压缩机等。
简述三相交流异步电动机y-δ降压启动控制原理及特点-回复三相交流异步电动机Yδ降压启动控制原理及特点介绍三相交流异步电动机是工业中常用的一种电动机，具有结构简单、维护方便等优点，广泛应用于各个领域。
在启动过程中，为了降低起动电流对电网和电动机的冲击，保护设备和减少能源损耗，通常采用降压启动控制方法来控制电动机的启动。
其中，Y-δ起动方法是一种常用的降压启动控制方法，具有较好的启动性能和经济性。
一、电动机的Yδ连接1. Y连接Y连接是一种常见的电动机接线方式，通常用于电压为380V的三相交流电源。
Y连接下，电动机的每个相和中性线之间并联连接，形成一个三角形。
2. δ连接δ连接也是一种常见的电动机接线方式，通常用于电压为220V的三相交流电源。
δ连接下，电动机的每两个相之间串接连接，形成一个三角形。
二、Yδ降压启动控制原理1. 电压的降低Yδ降压启动控制的基本原理是通过改变电动机的接线方式，将电动机的起动电压从380V降低到220V，从而降低电动机的起动电流。
启动过程中，先将电动机接线为Y连接，使其在额定电压下正常运行，并逐渐达到额定转速。
随后，通过控制器将电动机接线方式切换为δ连接，此时，电动机的电压降低为220V，从而降低电动机的起动电流。
2. 切换的控制Yδ降压启动控制的切换过程通常通过控制器来实现。
控制器根据电动机的启动状态，通过控制接触器或继电器来切换电动机的接线方式。
启动过程中，控制器根据设定的启动时间和转速来实时监测电动机的运行状态，并在达到设定条件时进行切换。
同时，控制器还可以对启动电压和电流进行监测和保护，确保电动机的启动过程稳定和安全。
三、Yδ降压启动控制的特点1. 启动电流小Yδ降压启动控制能够有效降低电动机的起动电流，减少对电网和电动机的冲击。
相比于直接起动，Yδ降压启动控制可以降低电动机的起动电流约为1/3，减少设备和线路的压力，延长设备和电缆的寿命。
2. 启动转矩较小Yδ降压启动控制降低了电动机的起动电压，从而降低了电动机的起动转矩。
三相异步电动机y-△降压启动控制电路工作原理
三相异步电动机Y-Δ降压启动控制电路是一种常见的电动机
启动方式，多用于大功率电动机的启动过程中。
其工作原理如下：
1. 电源供电：当三相异步电动机需要启动时，通过主控制开关将电源连接到电动机的三相输入端。
2. Δ连接：在启动过程中，控制电路将电动机的三个定子绕组
分别连接成一个Δ形状，即将每个定子绕组的一个端子与另
一个定子绕组的另一个端子连接在一起。
3. 降压启动：通过一个时间继电器或者其他启动控制器来控制一个对应的继电器，使得在启动过程中，电动机的每个定子绕组通过一个降压启动器，即一个定子绕组与外部电阻串联连接，以降低电动机的电压。
4. 加载转矩：在降压启动的过程中，电动机的电压被降低，电机的转矩也被降低。
这样可以减轻电动机启动时的机械冲击，并且可以避免过大的电流冲击对线路和电机的损坏。
5. 过渡到Y连接：当电动机达到设定的启动时间或者转速后，控制电路将继电器动作，切断降压启动器的连接，在短时间内，使得电动机的三个定子绕组组成Y形状连接，使得电动机能
够正常运行。
总的来说，Y-Δ降压启动控制电路通过降低电动机的电压，减
小启动时的机械冲击，确保电动机的安全启动，并在启动后切换为正常运行状态。
Y—Δ减压起动的电机正反转控制电路分析与检测电机的继电控制电路，如正反转控制，Y-Δ起动控制，是生产设备常用的电路。
文章主要分析带有Y-Δ减压起动正反转控制电路的工作原理，接线要点，故障检测的一般方法。
这个电路应用广泛，文章的分析有助于从事相关工作的读者对电路的理解，对现场线路的安装、检测、维护有指导意义。
标签：继电控制；Y-Δ；分析；检测1 概述继电控制电路是生产设备常用的电路，新安装好的电路需要调试，电路出故障需要检测，要想安全、快速检测电路，必需理解电路的工作原理以及掌握检测电路的基本方法。
继电控制电路有其特点，与电子电路相比结构相对简单得多，且元件布局有规律。
主电路的负载是电动机，控制电路的负载是继电器线圈。
文章以Y-Δ减压起动正反转控制电路为例，说明继电控制电路的工作原理，接线、故障检测的一般方法。
电动机起动时因初始转速为零，在起动阶段线路的电流比稳定运行时大得多。
三相异步电动机的起动电流是额定电压下的堵转电流，为额定电流的5-7倍。
对于大容量动机这电流对线路影响是比较大的，比如引起供电线路电压波动，大电流冲击对电气设备的损害等。
为了减小电动机起动电流，继电控制电路设置了减压起动控制部分，待电机转速进入接近正常转速时，电路自动切换到电机正常工作状态时的全压供电状态。
减压起动电路常用的有Y-Δ减压起动、定子串电阻或电抗减压起动、自耦变压器减压起动等。
电动机Δ形运行方式线路电流是Y 形运行方式线路电流的3倍。
2 电路原理分析2.1 主电路分析图1所示，KM1、KM2分别控制电动机的正反转运行，通过改变电源的相序实现，即L1与L3交换接线位置。
这两个接触器不能同时得电吸合，否则造成线路短路（L1与L3）。
KM3闭合电动机作Y形连接，KM4闭合电动机作Δ形连接。
这两个接触器也不能同时得电吸合，否则造成线路短路。
为了防止这两个接触器同时吸合，电路上采用互锁保护控制。
FR为热继电器，它实现对电动机的过载保护作用。
