专利名称：一种布料机中防偏析的搅拌装置专利类型：实用新型专利
发明人：邱秉伟,高慎忠
申请号：CN202021455774.0
申请日：20200722
公开号：CN213198136U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型的一种布料机中防偏析的搅拌装置，包括：传送带、小料斗、滚筒、转轴、轴承座和驱动机构；所述小料斗设置在布料机储料斗的出料口下方，所述传送带设置在小料斗的下方，所述滚筒设于小料斗内，所述转轴与滚筒固定连接，转轴两端分别穿出小料斗的侧壁后与设置在小料斗两侧的轴承座转动连接，所述驱动机构驱动滚筒与输送带按速度比2:1进行转动。

通过在在小料斗的末端设置滚筒以将物料在小料斗内进行搅拌，使物料混合均匀，避免物料偏析，进而保证制品的质量。

申请人：沈阳罗泰智能系统有限公司
地址：110172 辽宁省沈阳市浑南区浑南东路金紫街188号A8-3
国籍：CN
代理机构：沈阳优普达知识产权代理事务所(特殊普通合伙)
代理人：陈曦
更多信息请下载全文后查看。

专利名称：一种中药制粒装置专利类型：实用新型专利
发明人：李明劲
申请号：CN201820434554.6申请日：20180329
公开号：CN208612386U
公开日：
20190319
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药制粒装置，涉及中药加工设备领域，解决了现有小型制粒装置存在的挤压压力小、成型速度较慢的技术问题，其包括活动连接的混合半筒体和挤压半筒体，混合半筒体一端外部连接有旋转电机，旋转电机的输出端固定连接有转轴和螺旋叶片，挤压半筒体外壁上设置有外螺纹，挤压半筒体下方设置有宽齿轮，宽齿轮的齿轮与外螺纹啮合。

制粒装置工作时，中药从混合半筒体方向往挤压半筒体传送；在挤压半筒体内，旋转的宽齿轮带动挤压半筒体做与螺旋叶片运动方向相反的自转，提高在挤压半筒体内部的中药的传送强度和中药在挤压半筒体远离旋转电机一侧的压力，进而提高中药的挤压压力和成型速度；本实用新型适合小型中药加工厂的生产使用。

申请人：成都神鹤药业有限责任公司
地址：611630 四川省成都市蒲江县鹤山镇工业大道上段85号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：赵宇
更多信息请下载全文后查看。

专利名称：一种分离颗粒与细粉物料的淘析装置专利类型：实用新型专利
发明人：杨腾,冯长江
申请号：CN201220276838.X
申请日：20120612
公开号：CN202638755U
公开日：
20130102
专利内容由知识产权出版社提供
摘要：一种分离颗粒与细粉物料的淘析装置，其包括，罐体，侧壁设有进气口、进料口，顶部设有出气口，底部设有出料口；第一导向管，呈倒锥形结构，设置于罐体内上部，对应出气口；第二导向管，呈锥形结构，设置于罐体内中下部，对应进气口、进料口；中心管，呈L形，设置于罐体内，其一端连接于罐体侧壁进料口，另一端穿过第二导向管延伸弯折向上，连接于第二导向管上端口；进气管，自罐体侧壁进气口插入至第二导向管内。

本实用新型分离颗粒与细粉物料的淘析装置，将粉料和拉丝料从颗粒物料中去除，保证物料的整体品质。

申请人：上海博隆粉体工程有限公司
地址：201708 上海市青浦区华新镇新协路1356号
国籍：CN
代理机构：上海开祺知识产权代理有限公司
代理人：竺明
更多信息请下载全文后查看。

专利名称：一种填充母料制粒装置专利类型：实用新型专利
发明人：雷震
申请号：CN201821072441.2申请日：20180708
公开号：CN208392397U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：本实用新型提供一种填充母料制粒装置，包括填充装置本体，所述填充装置本体包括入料箱、出料箱、轴承一和轴承二，所述出料箱焊接在入料箱的底部，所述入料箱的内部设置有间隔齿轮一，所述间隔齿轮一上焊接有转动轴一，所述转动轴一的一端延伸至入料箱的内侧壁上，所述轴承一的内部设置有通孔一，所述轴承一通过通孔一套设在转动轴一上，所述间隔齿轮一的一侧设有与间隔齿轮一相互啮合的间隔齿轮二，所述间隔齿轮二上焊接有转动轴二，该填充母料制粒装置设计合理，使用方便，工作效率高，能够实现间隔送料，并且有效的避免了母料的堵塞。

申请人：湖北永誉新材料科技股份有限公司
地址：435100 湖北省黄石市大冶市经济技术开发区大冶大道266号
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：吴彩凤
更多信息请下载全文后查看。

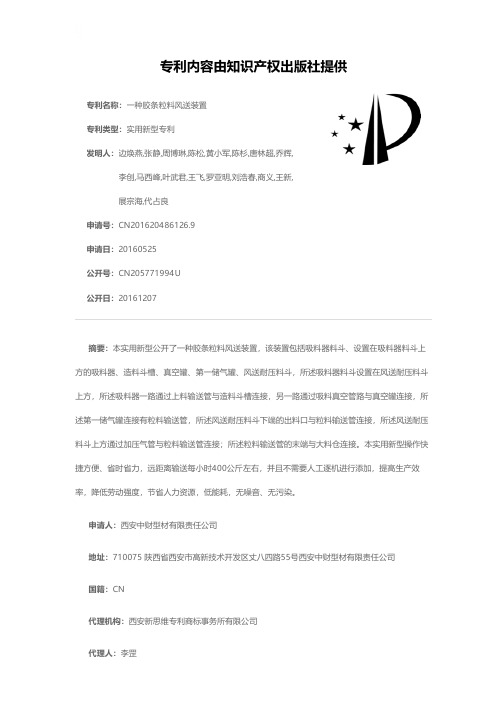

专利名称：一种胶条粒料风送装置
专利类型：实用新型专利
发明人：边焕燕,张静,周博琳,陈松,黄小军,陈杉,唐林超,乔辉,李创,马西峰,叶武君,王飞,罗亚明,刘浩春,商义,王新,
展宗海,代占良
申请号：CN201620486126.9
申请日：20160525
公开号：CN205771994U
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种胶条粒料风送装置，该装置包括吸料器料斗、设置在吸料器料斗上方的吸料器、造料斗槽、真空罐、第一储气罐、风送耐压料斗，所述吸料器料斗设置在风送耐压料斗上方，所述吸料器一路通过上料输送管与造料斗槽连接，另一路通过吸料真空管路与真空罐连接，所述第一储气罐连接有粒料输送管，所述风送耐压料斗下端的出料口与粒料输送管连接，所述风送耐压料斗上方通过加压气管与粒料输送管连接；所述粒料输送管的末端与大料仓连接。

本实用新型操作快捷方便、省时省力，远距离输送每小时400公斤左右，并且不需要人工逐机进行添加，提高生产效率，降低劳动强度，节省人力资源，低能耗，无噪音、无污染。

申请人：西安中财型材有限责任公司
地址：710075 陕西省西安市高新技术开发区丈八四路55号西安中财型材有限责任公司
国籍：CN
代理机构：西安新思维专利商标事务所有限公司
代理人：李罡
更多信息请下载全文后查看。

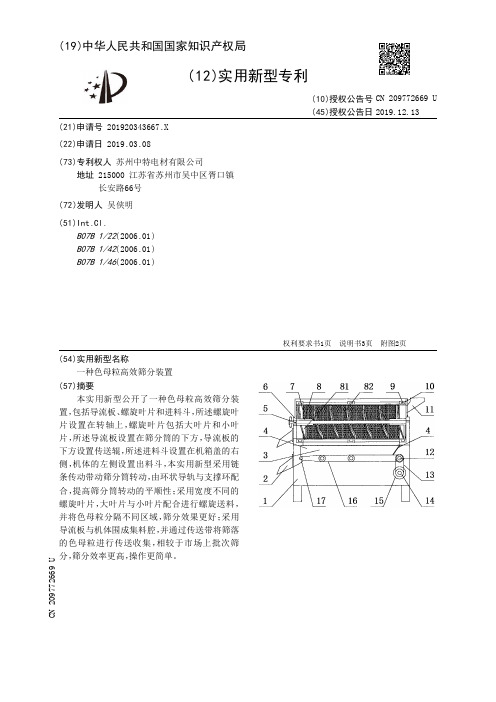

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920343667.X(22)申请日 2019.03.08(73)专利权人 苏州中特电材有限公司地址 215000 江苏省苏州市吴中区胥口镇长安路66号(72)发明人 吴侠明　(51)Int.Cl.B07B 1/22(2006.01)B07B 1/42(2006.01)B07B 1/46(2006.01)(54)实用新型名称一种色母粒高效筛分装置(57)摘要本实用新型公开了一种色母粒高效筛分装置，包括导流板、螺旋叶片和进料斗，所述螺旋叶片设置在转轴上，螺旋叶片包括大叶片和小叶片，所述导流板设置在筛分筒的下方，导流板的下方设置传送辊，所述进料斗设置在机箱盖的右侧，机体的左侧设置出料斗，本实用新型采用链条传动带动筛分筒转动，由环状导轨与支撑环配合，提高筛分筒转动的平顺性；采用宽度不同的螺旋叶片，大叶片与小叶片配合进行螺旋送料，并将色母粒分隔不同区域，筛分效果更好；采用导流板与机体围成集料腔，并通过传送带将筛落的色母粒进行传送收集，相较于市场上批次筛分，筛分效率更高，操作更简单。

权利要求书1页 说明书3页 附图2页CN 209772669 U 2019.12.13C N 209772669U权　利　要　求　书1/1页CN 209772669 U1.一种色母粒高效筛分装置，包括机体、出料斗、集料腔、导流板、转轴、机箱盖、筛分筒、螺旋叶片、环状导轨、支撑环、进料斗、传送辊、皮带、同步带轮、电机、传送带、导向辊、主动链轮、链条和从动链轮，其特征在于，所述转轴设置在机体的上方，并通过轴承与机体连接，同时在转轴的左端设置从动链轮，并在机体的侧壁上设置电机，电机的轴端设置主动链轮，主动链轮与链条连接，并且链条与从动链轮连接，所述螺旋叶片设置在转轴上，并且螺旋叶片包括大叶片和小叶片，大叶片设置在小叶片的两侧，并且大叶片与转轴孔轴配合，并通过螺钉连接，并在螺旋叶片的外侧设置筛分筒，筛分筒与螺旋叶片通过螺钉连接，所述机箱盖设置在筛分筒的外侧，并且机箱盖与机体通过螺钉连接，并在筛分筒的外侧设置环状导轨，同时在机体和机箱盖上设置支撑环，支撑环与环状导轨配合，所述导流板设置在筛分筒的下方，导流板与机体的侧壁通过螺钉连接，并且导流板与机体的内壁配合围成集料腔，集料腔位于筛分筒的下方，并在导流板的下方设置传送辊，传送辊上设置传送带，同时在集料腔左侧的传送辊的下方设置电机，电机与传送辊的轴端均设置同步带轮，同步带轮连接皮带，另在传送带的左端设置导向辊，导向辊与传送带配合，所述进料斗设置在机箱盖的右侧，并且进料斗与机箱盖通过螺钉连接，并在机体的左侧设置出料斗，出料斗分别与筛分筒和集料腔对应。
