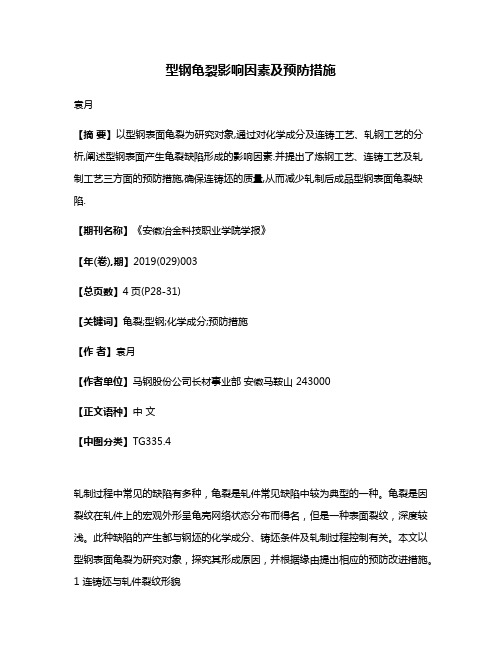

型钢龟裂影响因素及预防措施袁月【摘要】以型钢表面龟裂为研究对象,通过对化学成分及连铸工艺、轧钢工艺的分析,阐述型钢表面产生龟裂缺陷形成的影响因素.并提出了炼钢工艺、连铸工艺及轧制工艺三方面的预防措施,确保连铸坯的质量,从而减少轧制后成品型钢表面龟裂缺陷.【期刊名称】《安徽冶金科技职业学院学报》【年(卷),期】2019(029)003【总页数】4页(P28-31)【关键词】龟裂;型钢;化学成分;预防措施【作者】袁月【作者单位】马钢股份公司长材事业部安徽马鞍山 243000【正文语种】中文【中图分类】TG335.4轧制过程中常见的缺陷有多种，龟裂是轧件常见缺陷中较为典型的一种。
龟裂是因裂纹在轧件上的宏观外形呈龟壳网络状态分布而得名，但是一种表面裂纹，深度较浅。
此种缺陷的产生都与钢坯的化学成分、铸坯条件及轧制过程控制有关。
本文以型钢表面龟裂为研究对象，探究其形成原因，并根据缘由提出相应的预防改进措施。
1 连铸坯与轧件裂纹形貌1.1 连铸坯裂纹形态及分类连铸坯裂纹常见位置分布及分类如图1所示。
1.2 轧件裂纹形态由图1.2可看出，龟裂裂纹出现频率较高的部位为角钢腿部、槽钢腹板表面。
图片均为成品角钢和槽钢，根据表面裂纹的深度，可以判断，在轧制过程中裂纹一直伴随存在。
图1 连铸坯裂纹位置及分类图2 角钢、槽钢龟裂形貌2 影响龟裂形成的因素2.1 化学成分研究表明，钢水的化学成分, 特别是当中的碳、硫、磷、锰等元素对铸坯及轧后成品的表面质量有显著的影响。
2.1.1 碳含量在碳钢中，碳含量对钢的热裂纹敏感性影响较大。
碳含量越高，轧制温度范围越窄，且钢的塑性越差。
含碳量过高，钢中会析出自由渗碳体和莱氏体，从而使钢的塑性下降，导致裂纹的产生。
2.1.2 硫含量硫元素对钢的热裂纹敏感性影响显著。
硫在钢中以FeS的形式存在，然而FeS和Fe易形成熔点较低(仅有985℃)的共晶体，当钢在1100～1200℃进行轧制时, 分布于晶界的低熔点共晶体固熔化而导致开裂，出现S的“热脆”现象。
