图纸相关内容

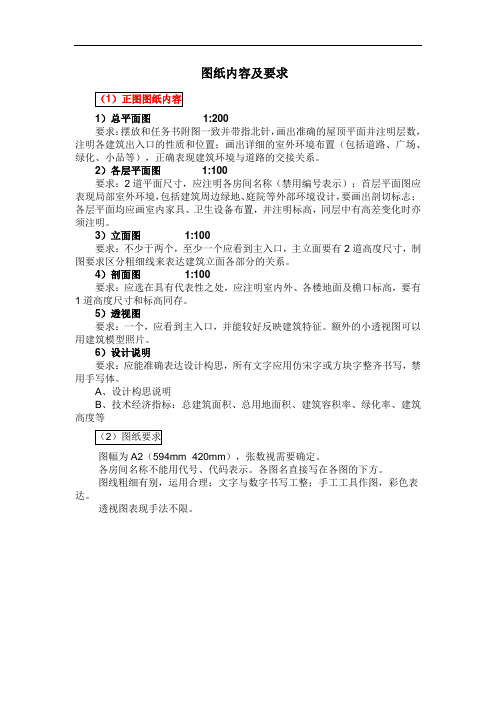

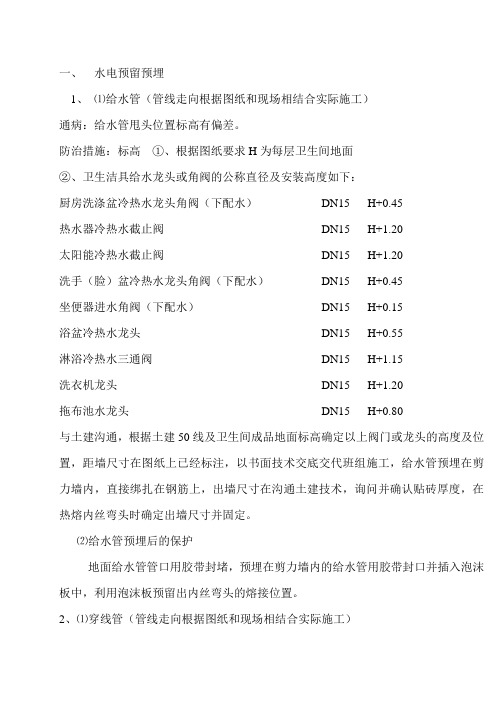

一、水电预留预埋1、⑴给水管（管线走向根据图纸和现场相结合实际施工）通病：给水管甩头位置标高有偏差。

防治措施：标高①、根据图纸要求H为每层卫生间地面②、卫生洁具给水龙头或角阀的公称直径及安装高度如下：厨房洗涤盆冷热水龙头角阀（下配水）DN15 H+0.45热水器冷热水截止阀DN15 H+1.20太阳能冷热水截止阀DN15 H+1.20洗手（脸）盆冷热水龙头角阀（下配水）DN15 H+0.45坐便器进水角阀（下配水）DN15 H+0.15浴盆冷热水龙头DN15 H+0.55淋浴冷热水三通阀DN15 H+1.15洗衣机龙头DN15 H+1.20拖布池水龙头DN15 H+0.80与土建沟通，根据土建50线及卫生间成品地面标高确定以上阀门或龙头的高度及位置，距墙尺寸在图纸上已经标注，以书面技术交底交代班组施工，给水管预埋在剪力墙内，直接绑扎在钢筋上，出墙尺寸在沟通土建技术，询问并确认贴砖厚度，在热熔内丝弯头时确定出墙尺寸并固定。

⑵给水管预埋后的保护地面给水管管口用胶带封堵，预埋在剪力墙内的给水管用胶带封口并插入泡沫板中，利用泡沫板预留出内丝弯头的熔接位置。

2、⑴穿线管（管线走向根据图纸和现场相结合实际施工）①、焊接钢管敷设通病：焊接钢管煨弯处出现凹凸过大，弯曲半径达不到要求。

防治措施：①在技术交底时进行重点交底。

②管径在DN25以下的管子可以使用手动煨弯器，应使用配套的煨弯器，移动要适度，用力不可过猛。

②、PVC管敷设通病：交叉位置处的线管出现凹、瘪变形现象。

防治措施：①在交叉位置处，用和线管直径相同或大一型号的钢筋与线管并列绑扎。

②在交叉位置处，增加钢筋马凳，防止踩压顶筋造成线管变形。

③土建浇筑混凝土时，安排专人看守，以免振捣是损坏配管及盒移位。

及时发现，及时处理。

二、桥架水管走向按照图纸施工三、桥架管道过墙封堵桥架防火封堵：1、桥架吊线安装、固定牢固。

桥架前后左右预留10-15mm空隙。

2、测量孔洞尺寸，按照孔洞尺寸大小准备防火板，四周尺寸至少多出25mm。

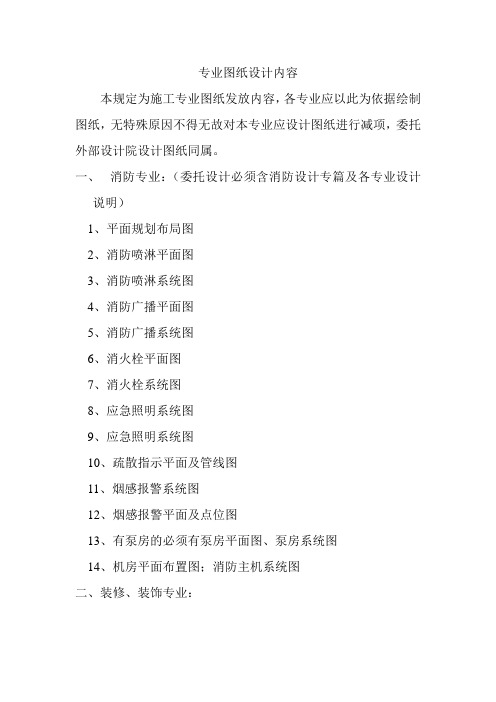

专业图纸设计内容
本规定为施工专业图纸发放内容，各专业应以此为依据绘制图纸，无特殊原因不得无故对本专业应设计图纸进行减项，委托外部设计院设计图纸同属。

一、消防专业：（委托设计必须含消防设计专篇及各专业设计
说明）
1、平面规划布局图
2、消防喷淋平面图
3、消防喷淋系统图
4、消防广播平面图
5、消防广播系统图
6、消火栓平面图
7、消火栓系统图
8、应急照明系统图
9、应急照明系统图
10、疏散指示平面及管线图
11、烟感报警系统图
12、烟感报警平面及点位图
13、有泵房的必须有泵房平面图、泵房系统图
14、机房平面布置图；消防主机系统图
二、装修、装饰专业：
三、电气专业：
1、电气平面图
2、电气系统图
3、桥架平面图
4、灯具平面布置图
5、专业材料表
6、监控系统图
7、监控平面图
8、资讯系统图
9、资讯平面点位图
10、背景音乐广播系统图
11、弱电材料表
三、结构专业：
1、结构总说明
2、结构平面图
3、结构详图
四、暖通、空调专业：
五、给、排水专业。

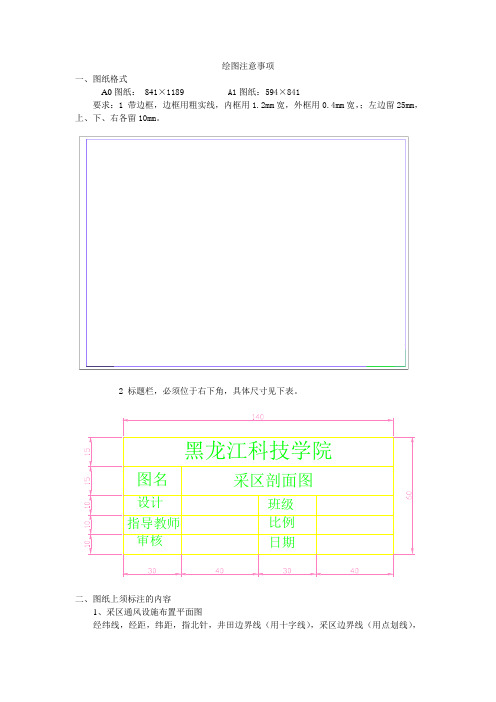

绘图注意事项
一、图纸格式
A0图纸：841×1189 A1图纸：594×841
要求：1 带边框，边框用粗实线，内框用1.2mm宽，外框用0.4mm宽，；左边留25mm，上、下、右各留10mm。

2 标题栏，必须位于右下角，具体尺寸见下表。

二、图纸上须标注的内容
1、采区通风设施布置平面图
经纬线，经距，纬距，指北针，井田边界线（用十字线），采区边界线（用点划线），
煤层底板等高线及标高，断层线及断层名，钻孔名称、标高和煤厚，井田边界煤柱、采区边界煤柱、断层保护煤柱，井筒、大巷、石门、上（下）山保护煤柱，采止线，各种井巷布置线（岩巷用短划线，煤巷用实线），运煤路线、运料路线、通风路线符号表示，井巷名称（用图例表示），井口坐标、标高，剖面图符号，块段面积储量，用风地点配风量，主扇符号（轴流式、离心式不一样）、型号，总进风量、总排风量，局扇位置、型号，对应时期的通风网络图并在系统图上标注相应节点，通风构筑物符号（风桥、风门、调节风门、调节风窗、挡风墙）。

2、采区通风设施布置剖面图
剖面编号，剖面标高线（丛采区最下部到地面），采区中井巷名称，地面画法
三、常用比例
采区系统图：1：2000 1：1000。

一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。

000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。

800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。

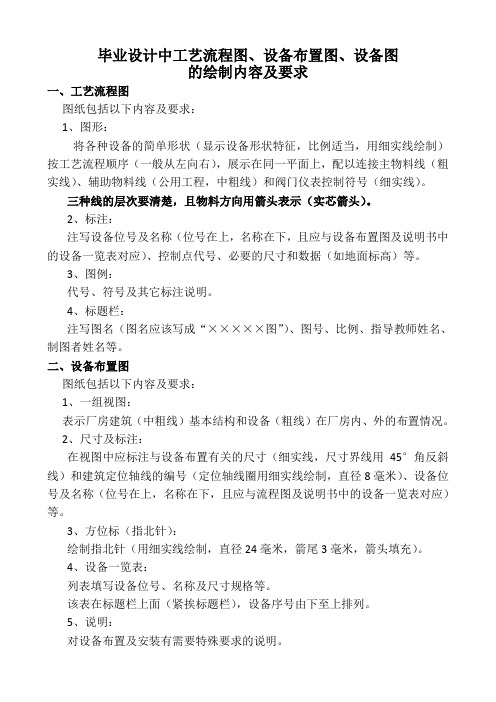

毕业设计中工艺流程图、设备布置图、设备图的绘制内容及要求一、工艺流程图图纸包括以下内容及要求：1、图形：将各种设备的简单形状（显示设备形状特征，比例适当，用细实线绘制）按工艺流程顺序（一般从左向右），展示在同一平面上，配以连接主物料线（粗实线）、辅助物料线（公用工程，中粗线）和阀门仪表控制符号（细实线）。

三种线的层次要清楚，且物料方向用箭头表示（实芯箭头）。

2、标注：注写设备位号及名称（位号在上，名称在下，且应与设备布置图及说明书中的设备一览表对应）、控制点代号、必要的尺寸和数据（如地面标高）等。

3、图例：代号、符号及其它标注说明。

4、标题栏：注写图名（图名应该写成“×××××图”）、图号、比例、指导教师姓名、制图者姓名等。

二、设备布置图图纸包括以下内容及要求：1、一组视图：表示厂房建筑（中粗线）基本结构和设备（粗线）在厂房内、外的布置情况。

2、尺寸及标注：在视图中应标注与设备布置有关的尺寸（细实线，尺寸界线用45°角反斜线）和建筑定位轴线的编号（定位轴线圈用细实线绘制，直径8毫米）、设备位号及名称（位号在上，名称在下，且应与流程图及说明书中的设备一览表对应）等。

3、方位标（指北针）：绘制指北针（用细实线绘制，直径24毫米，箭尾3毫米，箭头填充）。

4、设备一览表：列表填写设备位号、名称及尺寸规格等。

该表在标题栏上面（紧挨标题栏），设备序号由下至上排列。

5、说明：对设备布置及安装有需要特殊要求的说明。

6、标题栏：注写图名（图名应该写成“×××××图”）、图号、比例、指导教师姓名、制图者姓名等。

三、设备图图纸包括以下内容及要求：1、一组视图：表示该设备的主要结构形状、大小，以及零部件之间装配连接关系的一组视图（三视图）。

设备用粗实线绘制，尺寸线用细实线。

所绘制的设备应是主要设备。

2、必要尺寸：表达设备的性能、规格、轮廓、装配和安装等尺寸。

建筑初步设计图纸所包含的内容1、建筑设计图纸包括：目录、四至图、总平面图、地下室各层平面、首层及以上各层平面(各层平面注出建筑面积、首层平面另加注总建筑面积)、各向立面图、剖面(剖面应剖在层高、层数不同、内外空间比较复杂的部位)。

2、结构设计图纸包括：目录、桩位及基础平面图、地下室结构平面图、各层结构平面图(选取有代表性的楼层、过渡层、结构转换层、并标注板厚及梁截面尺寸)、新型结构的构造要求或节点简图。

3、给水排水设计图纸包括：目录、总平面、各层平面、给水系统图、排水系统图、主要设备及材料表。

4、电气设计图纸：目录、供电总平面图、变配电站、电力平面、系统图、建筑防雷、各弱电项目系统图(方框图)、主要设备及材料表。

5、采暖、空调与通风设计图纸包括：目录、各空调、通风平面图、主机房、热交换间主要冷热源机房平面图(设备位置及规格)、特殊自控系统原理图、主要设备及材料表。

6、热能动力设计图纸包括：目录、设备平、剖面布置图、原则性热力系统图、燃料及除渣系统布置图、区域布置图、管道平面布置图、主要设备及材料表。

7、消防设计图纸包括：建筑各层平面防火及防烟分区、疏散路线图；消防给排水总平面图、各层消防平面图、消防给水系统示意图；电气消防系统图、各层消防平面图；消防排烟通风各层平面图、前室、楼梯间、内廊加压系统图、各工种主要设备及材料选型。

8、环境设计图纸包括：建筑首层平面加室外绿化、小品、雕塑等布置。

9、人防设计图纸包括：建筑首层人防入口平面图、地下室人防平面图、各口部平面及剖面图；人防顶板结构布置图、人防底板结构布置图、临时封堵、战时加柱、防爆隔墙等大样；通风系统图与操作说明、通风平面图、滤毒室及机房、口部大样、予埋件图；地下室人防给排水平面图、各口部给排水平面图及系统图、人防地下室战时排水系统图；地下室人防配电平面图、人防配电系统图、进排风、水泵控制电路图、移动电站、人防配电室、进排风机室配电平面图。

1方案设计：1.1设计图纸1。

1.1总平面设计图纸：1:场地的区域2:场地范围（用地和建筑物各脚点的座标或定位、道路红线）3:场地内四周环境的反映（城市道路或建筑物.场地内需保留的建筑物、古树名木、历史遗迹、现有地形标高等）4：场地内拟建的道路、停车场、广场、绿地及建筑物的布置,并且表示出建筑物与用地界线(或道路红线、建筑红线）及相邻建筑物之间的距离。

5：拟建建筑的名称、出入口的位置、层数、与设计标高，以及地形复杂时主要道路、广场的控制高度。

6：指北针或风玫瑰图、比例7：根据需要绘制下列反应方案特性的分析图：功能分析、空间组合及景观分析、交通分析（人流、车流、停车位数量)地形分析、绿地分析、日照分析、分期建设1。

1.2建筑设计图纸平面图应该表达的内容：1：平面的总尺寸、开间、进深、柱网尺寸（可用比例尺寸）2：各主要使用房间名称3：结构受力体系中的柱网、承重墙位置4:各楼层地面标高、屋面标高5:室内停车库的停车位和行车线路6:底层平面图应该标明剖切线位置编号，并有指北针7：必要时有主要用房的放大图和室内布置图8:图纸名称、比例、比例尺立面图应表示的内容:1：体现建筑造型的特点，选择绘制一、二个有代表性的立面2：各主要部位的标高或主题建筑的总高度3：当相邻建筑有直接关系的时候,应该绘制相邻或原有建筑的局部立面4：图纸名称、比例、比例尺剖面图应表示的内容：1：剖面应剖在高度和层数不同、空间关系复杂的部位2：各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度3：若遇到高度控制时，还要标明最高点的标高。

4：剖面编号、比例或比例尺2初步设计：2。

1设计图纸平面图1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸2绘出主要结构构件和建筑构配件如非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等位置;当维护结构为幕墙时，应该标明幕墙与主题结构的位置3表示主要建筑设备的位置、如水池、卫生器具等设备专业有关的设备的位置.4表示建筑平面或空间的防火分区分隔位置的面积，宜单独成图5标明室内、外地面设计标高及地上、地下各层楼地面标高6标明指北针（底层平面）7标明剖切线及编号8绘出有特殊要求或标准的厅、室的内室,如家具的布置等；也可以格局需要选择绘制标准层标准单元或标准间的放大平面图及室内布置图；9列出各类建筑设计规范要求计算技术经济指标10标明图纸名称、比例立面图1两端轴线和编号2立面外轮廓及主要结构和建筑部件的可见部分，如门窗(幕墙）雨篷、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶、和主要装饰线脚等。

装修设计图纸内容装修设计图纸是室内装修的重要一环，主要是通过三维图纸、平面图纸和效果图等形式将设计方案呈现给装修施工人员和业主，帮助大家更好地理解装修方案的设计意图，从而减少设计和施工过程中的误解和沟通问题，确保装修质量和效果。

装修设计图纸的内容主要包括以下几部分：1. 设计布局图设计布局图是装修设计图纸的核心部分，通常是平面图纸。

设计师在平面图纸上一般会标注如下内容：1）户型图：根据业主房屋的实际情况，设计师会在平面图纸上制作出业主房屋的户型图，包括门窗位置、楼板高度等详细信息。

2）墙面设计：设计师会标注每面墙的用途、材料和颜色等信息，帮助业主更好地了解设计结构。

3）家具布局：根据业主的需求和家具的实际大小，设计师会在平面图纸上标注家具的摆放位置，帮助业主更好地安排家具布局。

4）电气设计：设计师会标注电源插座和开关的位置，既保证了用户的用电需要，又对施工人员提供了明确的施工指导。

5）卫生间设计：设计师会根据业主的需求和卫生间的实际面积，设计出卫生间的门窗造型和开闭方向等详细信息。

6）交通路线：设计师会设计出业主房屋的出入口和交通路线，对业主的方便和安全提供了保障。

除了这些细节内容，设计师还会根据业主的需求和商家的推荐，选择适合的装修材料和家具，标注在设计布局图上。

2. 三维图纸三维图纸是装修设计图纸中最能体现出装修效果的部分，它可以正确的表现出装修设计图纸中的布局与空间效果，通过生动的 3D效果图展现出最终效果，让业主在看到装修效果图后，更直观的感受到房间的空间和品质等方面的特点。

3. 立面图纸立面图纸主要用于表现建筑的立面和外观效果，以及建筑物与周围环境之间的关系。

立面图纸可以让业主了解建筑物的外观设计和材料使用，以及窗户、门、栏杆等细节设计，从而更好地把握装修效果。

4. 效果图效果图，即装修效果图，是将设计方案通过各种媒介展示用于展现装修效果的一种形式。

效果图通常是通过电脑软件处理后生成的，给业主展现出最终的装修效果。
