--完整版学习资料分享---- 3 船体结构（Construction of Ship Hull ）船体是由骨材和钢板组合而成的复杂结构体。

由于骨材布置的方式不同，形成了不同的船体结构形式。

船体结构各部位的作用不同，各个结构的细节也不相同。

现将船体进行分解，按各个部位给出结构细节的名称。

3.1 船体结构形式船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。

船体的强力甲板和船底采用纵骨架式结构，而舷侧和下甲板采用横骨架式结构，这种船体结构称为混合骨架式结构。

图3.1.1 单甲板横骨架式船体结构 transverse framing system of single-deck hull○1 甲板板 decked plate ○2 舷顶列板 top side plate, sheer strake ○3 舷侧外板 side plate ○4 舭列板 bilge strake ○5 船底板 bottom plate ○6 龙骨 centerline vertical keel ○7 平板龙骨 flat keel ，plate keel ○8 旁内龙骨 side keelson ○9 梁肘板 beam bracket ○10 甲板纵骨 deck longitudinal ○11 肋骨 frame ○12 强肋骨 web frame ○13 舷侧纵骨 side longitudinal ○14 肋板 floor ○15 横梁 beam ○16 横舱壁板 transverse bulkhead plate○1 ○2○3○4 ○5 ○6○7○9 ○10 ○8○11 ○12 ○13○12 ○13 ○15 ○16 ○1 ○2○9 ○10○11○3 ○4 ○8 ○14 ○7 ○6 ○5 图3.1.1 单甲板横骨架式船体结构--完整版学习资料分享----图3.1.2 有二层甲板横骨架式船体结构 transverse framing system of two-decked hull ○1 上甲板 upper deck ○2 上甲板舱口围板 hatch coaming on upper deck ○3 甲板间肋骨 tweendeck frame ○4 二甲板 second deck ○5 甲板横梁 deck beam ○6 二甲板舱口围板 hatch coaming on second deck ○7 船侧外板 side plate ○8 舱内肋骨 hold frame ○9 肘板 bracket ○10 横梁 beam ○11 舭肘板 bilge bracket ○12 主肋板 main floor ○13 内底板 inner bottom plate ○14 舭部外板 bilge strake ○15 舭龙骨 bilge keel○16 扶强材 stiffener ○17 旁底桁 bottom side girder ○18 船底板 bottom plate ○19 中底桁 bottom central girder图3.1.3 纵骨架式船体结构 longitudinal framing system of hull○1 上甲板 upper deck ○2 甲板纵桁 deck girder ○3 甲板纵骨 deck longitudinal ○4 舷侧外板 top side plating ○5 强横梁 web beam ○1 ○2 ○3○4○5○6 ○7 ○8 ○9 ○10 ○11 ○12○13 ○14 ○15○16 ○17 ○18 ○19图3.1.3纵骨架式船体结构--完整版学习资料分享---- ○6 水平扶强材 horizontal stiffener ○7 强横梁 web beam ○8 肘板 bracket ○9 舷侧纵骨 deck longitudinal ○10 纵舱壁 longitudinal bulkhead ○11 强肋骨 web frame ○12 撑材 strut ○13 肋板 floor ○14 面板 face plate ○15 肋板 bottom transverse ○16 舭龙骨 bilge keel ○17 船底纵骨 bottom longitudinal ○18 船底纵桁 bottom girder ○19 船底板 bottom plate图3.1.4 混合骨架式船体结构 combined framing system of hull○1 船底板 bottom plate ○2 中纵桁 center girder ○3 旁纵桁 side girder ○4 内底边板 margin plate ○5 船底纵骨 bottom longitudinal ○6 内底板 inner bottom plating ○7 内底纵骨 inner bottom longitudinal ○8 肘板 bracket ○9 主肋板 main floor ○10 舭龙骨 bilge keel ○11 舱内肋骨 hold frame ○12 甲板纵桁 deck girder ○13 舷侧外板 side plating ○14 上甲板 upper deck ○15 甲板纵桁 deck girder ○16 甲板纵骨 deck longitudinal ○17 甲板横梁 deck beam ○18 二层甲板 second deck ○19 三层甲板 third deck○14 ○15 ○16 ○17○18 ○13○19○11○12○7 ○6 ○4○10 ○8○9 ○5 ○3 ○2 ○1图3.1.4 混合骨架式船体结构--完整版学习资料分享----3.2 船首结构船的首部是指上甲板以下，防撞舱壁以前的船体，这部分船体处于船的最前端。

船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line, centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（b ridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween dec k），也叫二层舱或二层柜。

看来这是以前设计的船，现在的船机舱基本在尾部。

中机型的效率不太好。

船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。

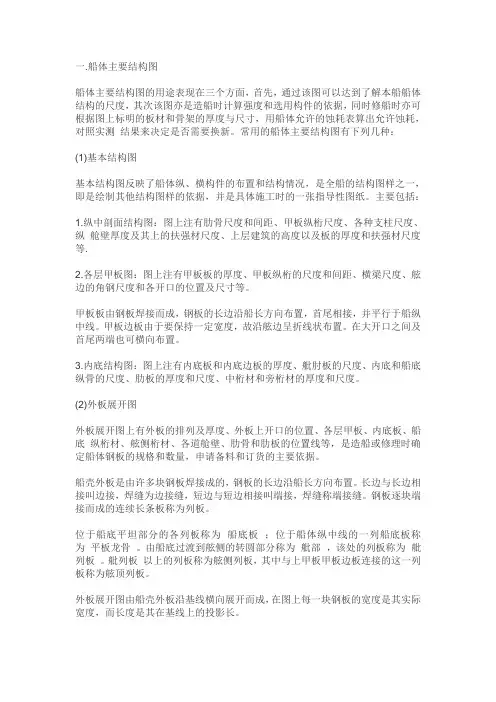

一.船体主要结构图船体主要结构图的用途表现在三个方面，首先，通过该图可以达到了解本船船体结构的尺度，其次该图亦是造船时计算强度和选用构件的依据，同时修船时亦可根据图上标明的板材和骨架的厚度与尺寸，用船体允许的蚀耗表算出允许蚀耗，对照实测结果来决定是否需要换新。

常用的船体主要结构图有下列几种：(1)基本结构图基本结构图反映了船体纵、横构件的布置和结构情况，是全船的结构图样之一，即是绘制其他结构图样的依据，并是具体施工时的一张指导性图纸。

主要包括：1.纵中剖面结构图：图上注有肋骨尺度和间距、甲板纵桁尺度、各种支柱尺度、纵舱壁厚度及其上的扶强材尺度、上层建筑的高度以及板的厚度和扶强材尺度等.2.各层甲板图：图上注有甲板板的厚度、甲板纵桁的尺度和间距、横梁尺度、舷边的角钢尺度和各开口的位置及尺寸等。

甲板板由钢板焊接而成，钢板的长边沿船长方向布置，首尾相接，并平行于船纵中线。

甲板边板由于要保持一定宽度，故沿舷边呈折线状布置。

在大开口之间及首尾两端也可横向布置。

3.内底结构图：图上注有内底板和内底边板的厚度、舭肘板的尺度、内底和船底纵骨的尺度、肋板的厚度和尺度、中桁材和旁桁材的厚度和尺度。

(2)外板展开图外板展开图上有外板的排列及厚度、外板上开口的位置、各层甲板、内底板、船底纵桁材、舷侧桁材、各道舱壁、肋骨和肋板的位置线等，是造船或修理时确定船体钢板的规格和数量，申请备料和订货的主要依据。

船壳外板是由许多块钢板焊接成的，钢板的长边沿船长方向布置。

长边与长边相接叫边接，焊缝为边接缝，短边与短边相接叫端接，焊缝称端接缝。

钢板逐块端接而成的连续长条板称为列板。

位于船底平坦部分的各列板称为船底板；位于船体纵中线的一列船底板称为平板龙骨。

由船底过渡到舷侧的转圆部分称为舭部，该处的列板称为舭列板。

舭列板以上的列板称为舷侧列板，其中与上甲板甲板边板连接的这一列板称为舷顶列板。

外板展开图由船壳外板沿基线横向展开而成，在图上每一块钢板的宽度是其实际宽度，而长度是其在基线上的投影长。
