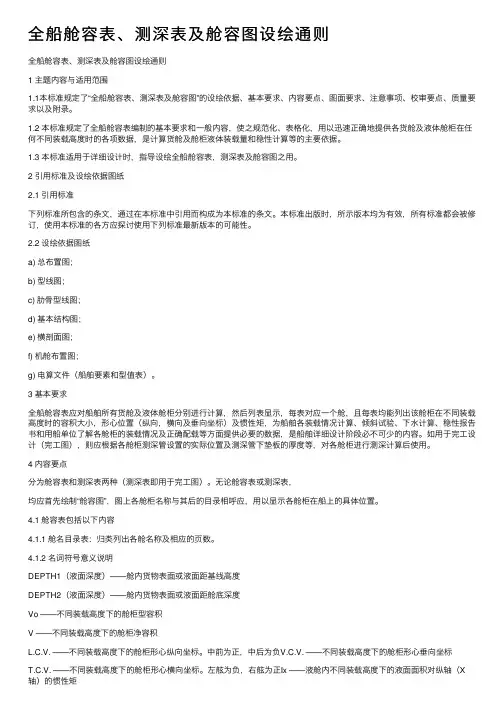

全船舱容表、测深表及舱容图设绘通则全船舱容表、测深表及舱容图设绘通则1 主题内容与适⽤范围1.1本标准规定了“全船舱容表、测深表及舱容图”的设绘依据、基本要求、内容要点、图⾯要求、注意事项、校审要点、质量要求以及附录。

1.2 本标准规定了全船舱容表编制的基本要求和⼀般内容，使之规范化、表格化，⽤以迅速正确地提供各货舱及液体舱柜在任何不同装载⾼度时的各项数据，是计算货舱及舱柜液体装载量和稳性计算等的主要依据。

1.3 本标准适⽤于详细设计时，指导设绘全船舱容表，测深表及舱容图之⽤。

2 引⽤标准及设绘依据图纸2.1 引⽤标准下列标准所包含的条⽂，通过在本标准中引⽤⽽构成为本标准的条⽂。

本标准出版时，所⽰版本均为有效，所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。

2.2 设绘依据图纸a) 总布置图；b) 型线图；c) 肋⾻型线图；d) 基本结构图；e) 横剖⾯图；f) 机舱布置图；g) 电算⽂件（船舶要素和型值表）。

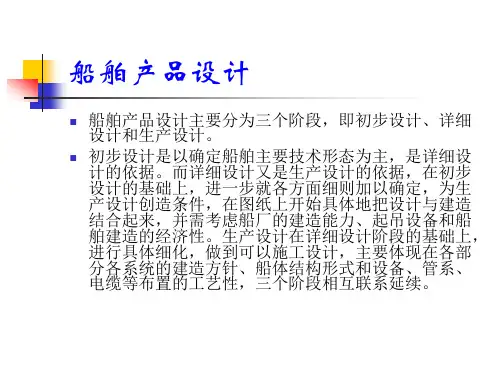

3 基本要求全船舱容表应对船舶所有货舱及液体舱柜分别进⾏计算，然后列表显⽰，每表对应⼀个舱，且每表均能列出该舱柜在不同装载⾼度时的容积⼤⼩，形⼼位置（纵向，横向及垂向坐标）及惯性矩，为船舶各装载情况计算、倾斜试验、下⽔计算、稳性报告书和⽤船单位了解各舱柜的装载情况及正确配载等⽅⾯提供必要的数据，是船舶详细设计阶段必不可少的内容。

如⽤于完⼯设计（完⼯图），则应根据各舱柜测深管设置的实际位置及测深管下垫板的厚度等，对各舱柜进⾏测深计算后使⽤。

4 内容要点分为舱容表和测深表两种（测深表即⽤于完⼯图）。

⽆论舱容表或测深表，均应⾸先绘制“舱容图”，图上各舱柜名称与其后的⽬录相呼应，⽤以显⽰各舱柜在船上的具体位置。

4.1 舱容表包括以下内容4.1.1 舱名⽬录表：归类列出各舱名称及相应的页数。

4.1.2 名词符号意义说明DEPTH1（液⾯深度）——舱内货物表⾯或液⾯距基线⾼度DEPTH2（液⾯深度）——舱内货物表⾯或液⾯距舱底深度Vo ——不同装载⾼度下的舱柜型容积V ——不同装载⾼度下的舱柜净容积L.C.V. ——不同装载⾼度下的舱柜形⼼纵向坐标。

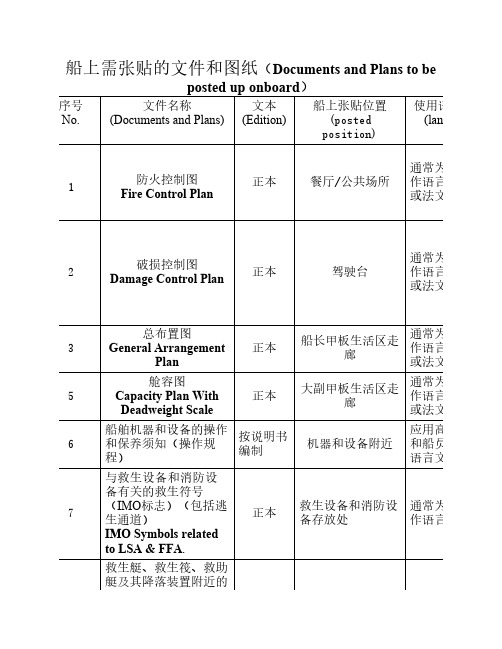

船舶产品图纸及技术文件管理方案1 范围1.1本方案明确了船舶产品图纸及技术文件的管理职能、内容及要求。

1.2本方案适用于船舶产品图纸及技术文件的发放管理。

非船舶产品的图纸及技术文件的管理亦可参照执行。

2 规范性引用文件《船舶产品图样和技术文件修改规定》3 职责3.1资料室负责：3.1.1检查设计人员提供的归档图纸和技术文件是否符合归档要求，做好图纸及技术文件的清点核对、入库登记保管；3.1.2检查设计人员的图纸复制申请单（样式见附录一）填写的份数是否符合本方案的要求，如不符合要求，可以拒收、拒晒；3.1.3按“图纸复制申请单”要求复制图纸和技术文件，并在施工蓝图上加盖适用该船的工程号章，按规定份数发放；3.1.4直接负责受理使用部门临时增晒图纸申请，凭手续完备的“图纸复制补充申请单”（样式见附录二）复制，有关图纸在48小时内发送到需要部门；3.1.5外单位需申请晒图时，由资料室归口管理；3.1.6发现图纸图面模糊、缺损时，须提请设计人员重新绘制底图；3.1.7船舶竣工后一个月内，做好图纸和技术文件回收处理工作。

3.2技术部各专业负责：3.2.1在具体项目开始前，编制该船图纸目录（工作本），经校审、签署完整后交资料室；3.2.2图纸和技术文件经校审、签署完整后，按底图入库要求立即送资料室确认、签收、入库归档；3.2.3由各专业主管按规定填写“图纸复制申请单”，经专业负责人审核签署后，交设计人员送资料室晒发；3.2.4向船东、船检提供规定的送审图纸；3.2.5图纸和技术文件修改通知单的编制和入库；3.2.6各专业主办在产品完工后两周内向资料室提供完工图目录和完工图纸，在送资料室前，必须经部长签字确认；3.2.7产品完工后，在一个月内，设计人员协助资料室做好图纸和技术文件回收整理工作，交资料室回收处理；3.2.8产品完工后三个月内，编制图纸目录正式本、归档目录、交接清单，及时将图纸及技术文件资料（包括该项目的所有完工电子文档）归交资料室。

船体主要图纸审核要点（内河船舶）说明：船体图纸大致分为结构、布置、舾装、稳性四部分，下面对有关主要图纸审查作提示，仅供参考。

一、基本结构图1. 图面清晰，各线段、符号表示的构件应符合有关船体作图标准，基本结构图应包括纵剖面、甲板和船底结构图；2. 图上所标注的船长、船宽、型深等应与线型图、总布置图、结构计算书等一致；3. 布置应与总布置图一致；4. 构件的尺寸应与结构计算书一致，由于在船舶的设计中作不断的修改，送审图往往会出现构件与结构计算书不一致的情况；5. 除另有规定，按规范要求，强力甲板的机舱或货舱开口宽度应不大于0.7B见《规范》1-29§2.4.1.4；6. 甲板上所有货舱口和机舱口的开口角隅应满足1-24§2.4.1.5要求，若在基本结构图没有标示，应在其他相关图纸标示（如分段结构图）；7. 局部加强见1-25§2.4.4.1，若没有在基本结构图标示，则在其他相关图纸标示（如分段结构图）；8. 甲板端接缝应满足1-6§1.4.1.4要求；9. 船体构件的设置及过渡要求：（1）单底骨架见1-25§2.5.1.2；①中内龙骨在舱壁处中断时应采用见1-26§2.5.3.3要求与舱壁连接。

②在首、尾部区域内旁内龙骨的肋板尽可能垂直于外板，若有困难，其夹角应不小于45°。

③中内龙骨、旁内龙骨应尽量均匀设置，其间距应不大于2.5m；船长小于或等于30m时，其间距不大于2.0m。

④横骨架式船底在每个肋位上设置实肋板，船长小于或等于30m时，可隔一个肋位设置。

⑤纵骨架式船底实肋板间距应不大于2.5m。

（2）双底骨架：见1-28§2.6.1.1要求①双层底过渡要求见1-29§2.6.1.4②双层底实肋板间距见1-29§2.6.2.1③水密肋板（图中显示为轨道线）见1-29§2.6.3.1④内底板人孔设置见1-31§2.6.9.1⑤旁桁材开孔见1-31§2.6.9.1⑥污水井设置见1-31§2.6.9.4（3）舷侧骨架：见1-32§2.7.1①舷侧纵桁设置见1-33§2.7.4②舭肘板见1-33§2.7.5（4）甲板骨架①甲板横梁设置见1-34§2.8.1.1②甲板纵骨设置见1-35§2.8.2.1③甲板纵桁设置见1-35§2.8.3.1和1-36§2.8.3.6④强横梁设置见1-36§2.8.5.110. 舱壁见1-49§2.12.111. 首尖舱骨架见1-53§2.13.212. 尾尖舱骨架见1-55§2.13.513. 机舱骨架见1-56§2.14.314. 上层建筑（与甲板室有别）见1-58§2.16.2.1，§2.16.2.2二、中横剖面图1. 构件选取是否与结构计算书一致。

船体制图1 范围本标准规定了船体结构生产设计制图的一般规定、图样画法及编号、尺寸标注法等。

本标准适用于本公司建造的民用船舶和海洋工程产品的船体结构生产设计制图。

2 规范性引用文件Q/SWS 10-006-2006 图纸幅面、格式及填写要求3船体制图一般规定3.1 名词术语本标准和船体图样中，有关坐标平面、船体型表面及其型线等名词术语的说明见表1。

表1 名词术语说明表1（续）序号 名 称 含 义 符 号12 尾垂线根据不同船型和要求，通过下列个固定点之一所作的横向平面与中线面的交线。

ａ）设计水线后端点；ｂ）设计水线与舵柱后缘的交点；ｃ）设计水线与舵杆中心线的交点。

A.P.13 站确定船体型表面形状时，沿基线将设计水线长或垂线间长所划分的各点位置。

14 中站 位于设计水线长或垂线间长中点处的站。

15 站线型线图上，通过各站并垂直于基线及船体中线的直线。

16 水线 平行于基平面的水平面与船体型表面的交线。

W.L.17 设计水线 设计吃水时的水平面与船体型表面的交线。

18 纵剖线平行于中线面的剖切平面与船体型表面的交线。

19 横剖线平行于中站面的剖切平面与船体型表面的交线。

20 斜剖线斜交于基平面和中线面，但垂直于中站面的剖切平面与船体型表面的交线。

21 中站面 中站处，垂直于基平面和中线面的横向平面。

22 水线面 由水线所形成的平面。

23 纵剖面以平行于中线面的平面剖切裸船体或船体所形成的剖面。

24 中纵剖面 位于中线面处的纵剖面。

25 横剖面以平行于中站面的平面剖切裸船体或船体所形成的剖面。

26 中横剖面 位于中站面处的横剖面。

27 甲板边线甲板型表面的边缘线，对于甲板舷边为圆弧形的船体，则指横梁上缘延伸线与肋骨外缘延伸线之交点的连线。

表1（续）序号 名 称 含 义 符 号28 甲板中线 甲板型表面与中线面的交线。

29 舷弧线 甲板边线在侧视方向的投影线。

30 舷弧甲板边线的纵向曲度，其值以各站处舷弧线与型深的高度差表示。
