等高线地形图(超级全面)

  • 格式：ppt
  • 大小：3.92 MB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

等高线地形图ppt课件

等高线地形图ppt课件

2. 等高线地形图
把海拔高度相同的点连接而成的封闭曲线，叫做等高线。
B
A
等高线的特点：
1. 同一条等高线上，各点的海拔相同。
数值大—— 海拔高
分布密集——
2. 等高线
3. 等高线
坡度陡
数值小—— 海拔低
分布稀疏—— 坡度缓
认识山地不同的地形部位

山谷
山顶
盆地（洼地）
(2) 陆地上五种基本地形
海拔（米） 1000
高原
山地
500
丘陵
200
平原
0
大于500 大于500
高而平 高而陡
小
大
小于500
低而缓 小
小于200 无一定标准
低而平 小
四周高， 中间低
大
读图: 指出山地、高原、盆地、丘陵和平原的位置。
高原
山地
盆地
丘陵
平原
对自己不满是任何真正有才能的人的根本特征之一。 敌近而静者，恃其险也；远而挑战者，欲人之进也。——孙子 生命在前进的同时，它就是在走向死亡。 共同的事业，共同的斗争，可以使人们产生忍受一切的力量。 ——奥斯特洛夫斯基 你身边总有这样一种人：你成功了，他（她）当面恭喜你，暗地里妒嫉你；你失败了，他（她）当面安慰你，背地里笑话你。 没有了爱的语言，所有的文字都是乏味的。 珍惜今天的美好就是为了让明天的回忆更美好。 问候不一定要慎重其事，但一定要真诚感人。 “不可能”只存在于蠢人的字典里。 是金子，总会花光的；是镜子，总会反光的。 所有的胜利，与征服自己的胜利比起来，都是微不足道。所有的失败，与失去自己的失败比起来，更是微不足道。 是金子，总会花光的；是镜子，总会反光的。
M路线较容易. 原因是: M处等高线分布稀疏, 山体坡度缓.

等高线地形图__最全版

等高线地形图__最全版

盆地: 中间低、但较平坦、四周相对较 高、但相对崎岖的地形区
山地的基本要素：
山顶、 山谷（集水区）、 山脊（分水岭）、 鞍部、 陡崖
山脊
山谷
陡崖
分层设色地形图 晕渲图 地形剖面图 等高线地形图
分层设色地形图 晕渲图 地形剖面图 等高线地形图
试一试： 下列有河流发育及流向正确的（ A ）
山
300
200
100
Ａ
脊 100 200 300 Ｂ
山
300 200 100
Ｃ
谷 100 200 300 Ｄ
2、分别沿着下图中①、②、③、④四条线路上山 顶，下面每两条线路比较，正确的是（C）
A.沿线路①上山比线路③容易· B.沿线路①上山比线路④容易 C.沿线路①上山比线路②难 D.沿线路③和线路④上山难度一样
（1）图中的垂直比例和水平比例分D别是 A.1:1000和1：50000 B. 1:2000和1：50000 C. 1:5000和1：20000 D. 1:20000和1：5000 C （2）图中B点的绝对高度和相对于A点的相对高度 分别是 A.350米和200米 B.300米和250米 C.300米和350米 D.200米和300米
5、在等高线地形图上判断5种基本地形
高原 山地
丘陵
盆地 平原
高度 ＞800米 ＞ 500米 200米- 500米
0米-200米
地表 起伏不 坡度较 起伏 大,边 陡,沟 程度 缘陡峭 谷较深
等高 中间疏 线特 四周密 密集
征
坡度和缓 稀疏
四周 高中 间低
中间 疏四 周密
平坦 广阔
稀疏 平直
6、海底地形判读

等高线地形图课件

等高线地形图课件
详细描述：中国地形复杂多样，从东部的沿海平原到西部的青藏高原，地貌变化 大。等高线地形图能够清晰地展示中国地形的起伏变化，特别是高原、山地、盆 地等地貌特征。
世界地形图的等高线分析
总结词：全球视角
详细描述：世界地形图的等高线分析提供了全球视角，展示了全球地势的高低起伏。通过等高线地形图，可以清晰地观察到 各大洲的地形特点，例如欧洲的阿尔卑斯山脉、北美洲的落基山脉等。
灾害监测与预警系统
灾害监测
等高线地形图是灾害监测的重要基础数据， 能够提供地形地貌信息，有助于监测滑坡、 泥石流等地质灾害。
预警系统
基于等高线地形图的灾害预警系统能够实时 监测和分析地形数据，及时发出预警信息， 减少灾害造成的人员伤亡和经济损失。
THANK YOU
感谢观看
资源调查
通过等高线地形图，可以调查土地资源、水资源和森林资源等，为资源开发利用提供基 础数据。
城市规划与建设
城市布局规划
等高线地形图能够反映城市及其周边地 区的地形地貌，有助于城市规划师合理 规划城市布局，避免建设过程中的地质 灾害风险。
VS
土地利用评估
根据等高线地形图，可以对土地的利用价 值进行评估，为城市建设和土地开发提供 依据。
03
等高线地形图的解读与应 用
地形地貌的识别
山地
等高线密集，山峰、山谷明显， 表示地形崎岖。
平原
等高线稀疏，起伏平缓，表示地形 平坦。
盆地
等高线呈环形，四周高、中间低。
相对高度的测量
计算两点间的相对高度
通过比较等高线数值大小，计算出两 点间的相对高度。
判断坡度陡缓
密集的等高线表示坡度较陡，稀疏的 等高线表示坡度较缓。
等高线地形图课件

等高线地形图优秀课件

等高线地形图优秀课件

(5)等高线一般不相交、不重合，但有时也会出现 重合，这说明该处是陡崖。
(6)等高线疏密反映坡度的陡缓：“密陡疏缓”， 即等高距和比例尺相同时等高线密表示山坡陡，等 高线疏表示山坡缓。
(7)示坡线表示坡度降低的方向，用“－”标记。 如下图山顶周围的山坡、盆地周围的山坡、火山山 坡。
(8)特殊地形的海拔高度 ①海平面(或海岸线)——0米 ②平原——＜200米 ③丘陵——200～500米 ④低山——500～1000米 ⑤中山、高原——2000米、3000米 ⑥高山、高原——4000米
②根据等高距大小判断。 结论二： 比例尺相同、等高距不同的等高线 地形图上，在相同的水平范围内等高距越大，坡 度越大；等高距越小，坡度越小。
B＞D＞A＞C
③根据比例尺判断。 结论三：在等高线稀疏程度相同，等高距 相同的情况下，比例尺越大，坡度越大，反之， 比例尺越小，坡度越小。
A＞C＞D＞B
（2）确定海拔高度 ①推算等高线的值：
Ｂ：若Ａ点在等高线上，Ｂ点不在等高线上， 两地的相对高度：较高点A的海拔－较低点Ｂ 海拔估计值，为一范围，则求出的数值差也是 一范围；
Ｃ：两地都不在等高线上，两地的相对高度h: （n-1)d ﹤h﹤(n+1)d, 其中n为两地间不同 等高线的条数，d为等高距．
陡崖的高差
解读: 图中崖顶、崖底和相对高度各是 多少？
二、地形图的判读
分类： 等高线地形图
分层设色地形图
地形剖面图
地面高度的表示方法：
绝对高度（海拔） 相对高度
0 500 -155的含义
0表示海平面，也是海岸线
请思考：绝对高度（海拔）是否一定 大于相对高度呢？
5445m
-154m
海平面

等高线地形图PPT课件

等高线地形图PPT课件
0
A点的海拔： 50＜ H ＜300 A
悬崖顶的海拔： 250≤H ＜300 悬崖底的海拔： 50＜ H ≤100 悬崖的相对高度：150≤ H ＜250
350
250
300 250
＜300
200
150
100
100
＞50
50
-
0
19
例4
C处地形相对高度是多少？
（230-200） ≤ H ＜ （240-190）
• ②工业区选址
• 一般选在等高线间距较大的地势平坦开阔处，节省建设 投资；靠近河流，水源充足；有交通线经过，交通便利。
• ③聚落分布
• 一般山区聚落多分布在地势较低的河谷地带(地势低平、 水源充足、流水沉积形成深厚肥沃的土壤)；山区聚落规 模小、数量少；平原地区聚落数量多、规模大(聚落主要 分布在平原地区)。
B.植水稻 D. 营造混交林
读某地等高线图完成下列问题。
• （1）该岛最高与最低点气 温差最大不超过 ℃
• （2）试分析A、B两地降水 的差异及原因。
• （3）在下框中绘制甲乙两 地的地形剖面图。
• （4）描述图中河流的水文 特征。
-
28
读等高线地形图，回答下题
地形表示方法示意图等高线图地形特征说明山地山峰闭合曲线外低内高符号四周低中部示坡线画在等高线外侧坡度向外侧示坡线画在等高线内侧坡度向内侧山脊等高线凸向低处山脊连线从山顶到山麓凸起高耸部分山脊线也叫分水线山谷等高线凸向高处山谷连线山脊之间低洼部分山谷线也叫集水线地形表示方法示意图等高线图地形特征说明鞍部一对山脊等高线组相邻两个山顶之间呈马鞍部是山谷线最高处山脊线最低处峭壁陡崖多条等高线会合重叚在一处近于垂直的山坡称峭壁
-

等高线地形图

等高线地形图
C
Ａ
（2）如果从登山 出发点出发，有2 条路线可以登上山 顶，哪条路线最省 力？能是 ( C )
• A. 山地
B. 高原
C. 平原
D. 丘陵
• 下列四幅等高线地形图中，等高距相同，水 平比例尺不同，那么坡度最小的是（ D）
1：1000 A
1：5000 B
1：10000 C
1：20000 D
北 B
（1）你知道图中河 流A的流向吗？
由西北向东南

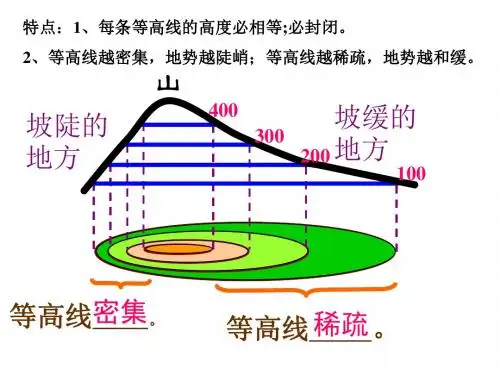

特点：1、每条等高线的高度必相等;必封闭。
2、等高线越密集，地势越陡峭；等高线越稀疏，地势越和缓。
山
坡陡的 地方
400
300
坡缓的 200 地方
100
等高线密集。
等高线 稀疏 。
根据等高线地形图获取信息
（1）山顶：也可称山峰，山岭。等高线地形图中，等 高线数值中部高四周低，中部最高处即为山顶。 （2）盆地：也可称洼地。等高线地形图中，等高线 数值中部低四周高，中部最低处即为盆地。 山顶 盆地
（3）山脊：等高线地形图中，等高线数值向 低处弯曲的地方 （4）山谷：等高线地形图中，等高线数值向 高处弯曲的地方
山脊
山谷
500 500 400 200 300 400 300
200
（5）鞍部：等高线地形图中，两个相邻的山顶 之间相对较低处（相邻两个山顶之间呈马鞍形 ）
（6）陡崖：等高线地形图中，等高线重 叠的地方
等高线地形图上对应的地形名称
等高线 陡 密集 坡
等高距：50米
陡 E 崖
A
山顶
山 F谷 G 鞍部
250米
B高
山脊 C
等高线 缓 稀疏 坡
低
150米

(完整版)等高线地形图判读和五大基本地形类型区分

(完整版)等高线地形图判读和五大基本地形类型区分

等高线地形图判读:
●凸低为高：等高线海拔由高处向低处弯曲，如A地,等高线凸向海拔低的地方就表示此处A是高地（山脊）。

●凸高为低：等高线海拔由低处向高处弯曲，如B地，等高线凸向海拔高的地方就表示此处B是低地(山谷）。

B处等高线海拔由低处向高处弯曲，凸高为低是山谷。

（山谷是集水区域，河流发育区，图中箭头方向表示
河流方向，河水由高向低流）
A处等高线海拔由高处向低处弯曲，凸低为高是山脊。

(是分水岭，不会发育河流）
地图1/ 2
五大地形基本类型
地图2/ 2。

等高线地形图 地形剖面图

等高线地形图 地形剖面图

4、计算
（1）推算等高线的值： ①相邻两等高线之间的数值相差一个等高距或差 为零（如在鞍部）
400 200
300
4、计算
（1）推算等高线的值： ①相邻两等高线之间的数值相差一个等高距或差 为零（如在鞍部）。
如图，判断图中A的海拔范围
可能是多少？B呢？
4、计算
（1）推算等高线的值： ①相邻两等高线之间的数值相差一个等高距或差 为零（如在鞍部）
丙
2、读我国某海港城市的规划图，回答下列问题：
假设该城市欲规划 建设海滨浴场和港口， 请你在①②③④处为海 滨浴场和港口选择适宜 地址，并分别阐述你的 选择理由。
③处宜建海滨浴场， 此处位于港湾中，水 域较浅，沙滩宽阔； ④处宜建港口，此处位于港湾中，避风条件好，等深线 密集，水域较深有利于航行。
3、判读
（1）各种小地形的等高线形态： 山地、盆地 山脊、山谷 缓坡、陡坡 鞍部、陡崖 （2）五种大地形的等高线形态： 平原、山地、丘陵、高原、盆地
（2）五种大地形的等高线形态： 平原：海拔低于200M，等高线布稀疏。 山地： 海拔500M以上，区内高差大，等高线分布密集。 A、500—1000M，低山 B、1000—2000M，中山 C、2000以上，高山 丘陵： 海拔500M以下200M以上，区内高差相对较小。 高原： 海拔高度相对较大，区内高差小，边缘等高线密集 盆地： 中间低四周高，等高线闭合状。
平原宜发展种植业，山区宜发展林业、畜牧业。
二、地形剖面图
定义：是沿等高线地形图的某条线下切而显露出 来的地形垂直剖面 意义 ：更直观的表示地面高低起伏和坡度陡缓
二、地形剖面图
绘制步骤：
西
100 300 700 500 800
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

大 一定 一定
一定 大
大
大
一定 大
精品课件
解读１：四图的等高距都是50米，注意观察各图 比例尺，坡度大小依次是:
A
B
C
D
A>C>D>B
坡度 = 垂直相对高度 / 水平距离
精品课件
二、等高线地形图
１、等高线的绘制 ２、地形图的解读
Ａ、坡度的识别 Ｂ、地形的识别
精品课件
２、地形图的解读
Ｂ、地形的识别
1、判读：
a 判断水系、水文特征：（注意区分水文特征与水系特征）
水文特征：是指河流的流量、水位（汛期、枯水期、 断流、干涸）、含沙量、冰情（有无冰期、冰期长短、 凌汛）、流速、水能资源等。
等高线密集的河谷，流速大，水能丰富，在陡崖处 形成瀑布；河流流量除与降水量有关外，还与流域面积 （集水区域面积）和迎风坡有关；河流流出山口常形成 冲积扇。
200 Ｆ
150 100
50
鞍部
精品课件
练一练: 说出地形名称 鞍部
山谷 陡坡 缓坡
精品课件
山顶 山脊
２、地形图的解读
Ｂ、地形的识别
山脊
山谷
要领１：等高线都呈 Ｖ 字型，
山脊高中 低两侧 ；山谷高两侧低 中。
精品课件
２、地形图的解读
Ｂ、地形的识别 山脊与山谷的区别 a、辅助线法
300
100
200
精品课件
１、等高线的绘制
100
100
100
100
150 150
150
150 200 200
100
2ห้องสมุดไป่ตู้0
200
200
100 150
100 100
200
150
150
100
精品课件
100 150
100
二、等高线地形图
１、等高线的绘制 ２、地形图的解读
Ａ、坡度的识别 Ｂ、地形的识别
精品课件
２、地形图的解读
B、与气候结合：气温的垂直变化（6℃/1000m）、
判断迎风坡
与背风坡的降水与气温、盆地不易散热容易
引起空气的滞留等。
C、与河流水文结合：河流的流向、流速、水能、
冲积扇、分水岭等。
D、与地区规划结合：“点”、“线”、“面”
E、量算比例尺及长度、面积
F、坡度大小:等高线愈稀，则坡度愈缓；等高线愈
山峰
盆地
要领２：等高线都 闭合 ； 山峰中 高外 低；盆地外 高 中低 。
精品课件
２、地形图的解读
Ｂ、地形的识别
要领3：鞍部呈 8 字型，陡崖等高线 重合 。
精品课件
二、等高线地形图
１、等高线的绘制 ２、地形图的解读
Ａ、坡度的识别 Ｂ、地形的识别 C、综合判读和应 用
精品课件
C、综合判读和应用
一、高度的计算方法
1、绝对高度和相对高度
甲
某点到地平面 的垂直距离为
相对高度
1000米
1500米
乙
某点到海平 面的垂直距 离为绝对高 度，即海拔
500米
海平面
精品课件
2、陡崖和任意两点的高差
解读3: 图中崖顶、崖底和相对高度各是多少？
精品课件
Ａ
650
Ｂ
600 500 400 300 200
精品课件
Ｅ
Ｄ
Ｃ
300A
250
Ｇ
250 B
200 Ｆ
150 100
50
解读２：图中Ａ－Ｇ地分别属于什么地形？
精品课件
300A
Ｃ 250
200
陡崖
150
100
50
B高
250
精品课件
低
Ｄ
山脊 山顶
山谷
Ｅ
300A
Ｃ 250
250 B
200 Ｆ
150
100
50 低
Ｄ 山谷
精品课件
Ｅ
Ｄ
300A
Ｃ 250
Ｇ
250 B
表层岩性
水系分类
（1）树枝状水系
精品课件
（2）羽毛状水系
精品课件
（3）放射状水系
精品课件
（4）向心状水系
精品课件
（5）平行状水系
精品课件
（6）断续状水系
精品课件
2、判断气候特征
3、判断局部小范围闭合等值线的高低，如若不在正 常范围内，则判别规律为“低于低值，高于高值”
（4）等值线闭合状况的判读(读局 部小范围闭合等值线) 一组闭合等值线
中心数值大 →山顶、高压、高温中心、 震中等
中心数值小 →…… D：800～900 E：600～700 F：400～500 G：400～500
700～800 精品课件
500
E 600
m n 600 G
C 500
F 500
600
A
8D00
700
B 600
(2)实际应用:
A、高度计算：绝对高度(海拔)与相对高度
b 判断河流流向：河流自高处流向低处，即沿山谷由 等高线数值高处流向数值低处。
精品课件
河流的水文特征
水量（流量）：丰富、大、小 水位（汛期、枯水期、断流、干涸） 长、短、春汛、夏汛、冬汛 含沙量：大、小 有无结冰期：有、无、长、短
水能蕴藏量：大、小
精品课件
河流的水系特征
水系特征：是指河流的流程、流 向、水系归属、水系形态、河道（河谷宽 窄、河床深浅、河流弯曲系数）、河网密
等高线地形图和剖面图
精品课件
情景设计
某公安局获悉， 一伙犯罪分子将驾车 经Ｈ村越境潜逃。侦 察员小王奉命前往Ｈ 村附近的小山上蹲点 守候，只有Ｅ、Ｆ、 Ｇ三处适合隐蔽。请 读图，你认为何处可 以直接监视过往车辆 的动向？
精品课件
知识初探
一、高度的计算法 二、等高线地形图 三、地形的剖面图
精品课件
Ａ、坡度的识别 等高线越密，坡度越陡 1、在同一幅图上： 等高线越疏，坡度越缓
山
另外：上密下疏—凹坡
陡坡
上稀下密—凸坡
缓坡
等高线密集
等高线稀疏
精品课件
2、在不同的图幅上：在图幅一定的情况下，实际 地形坡度的大小取决于等高线密度、等高距、比 例尺的大小，关系如下：
比例尺 等高线密度 等高距 坡度
一定 一定 大
Ａ Ｂ
如右图： 顶部Ａ：500 ≤ ＨA ＜600 底部Ｂ：200 ＜ ＨB ≤ 300 崖高Ｈ： 200 ≤ Ｈ ＜ 400
(n-1)d≤H＜(n+1)d
Ａ Ｂ
高程差计算方法： 高小 － 低大≤ Ｈ ＜精品课高件大－ 低小
二、等高线地形图
１、等高线的绘制
精品课件
１、等高线的绘制
山
等高线绘法示意图
200
100
300
精品课件
２、地形图的解读
Ｂ、地形的识别 山脊与山谷的区别 b、流水法
山脊
山谷
总之：“凸高值低；凸低值高” 精品课件
试一试：下列哪些是山谷
（
）
ＡＤ
山
300
200
100
Ａ
脊 100 200 300 Ｂ
山谷
300 200 100
Ｃ
100 200 300
Ｄ
精品课件
２、地形图的解读
Ｂ、地形的识别
度（支流多少、河湖关系）、流域概况 （面积、水系排列形式）等。（见导与练）
精品课件
果－河流水文水系特征 水量
河流水 文特征
水位
结冰期
河流 水系 特征
含沙量 水系形态和 支流、湖泊
流程
流域
河道 流向
精品课件
因—影响河流的因素
降水状况 气候
气温状况 植被 覆盖率
相对高度 地形 倾斜方向 地势 山脉走向
