模具图的绘制及模具总装图的要求
模具图的绘制及模具总装图的要求一、绘制模具图要求按照国家制图标准绘制，但是也要求结合本厂标准和国家未规定的工厂习惯画法。
在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。
由下道工序保证的尺寸，应在图上标写注明"工艺尺寸"字样。
如果成型后除了修理毛刺之外，再不进行其他机械加工，那么工序图就与制件图完全相同。
在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。
通常就把工序图画在模具总装图上。
1. 绘制总装结构图绘制总装图尽量采用1：1的比例，先由型腔开始绘制，主视图与其它视图同时画出。
二、模具总装图应包括以下内容：1. 模具成型部分结构2. 浇注系统、排气系统的结构形式。
3. 分型面及分模取件方式。
4. 外形结构及所有连接件，定位、导向件的位置。
5. 标注型腔高度尺寸（不强求，根据需要）及模具总体尺寸。
6. 辅助工具（取件卸模工具，校正工具等）。
7. 按顺序将全部零件序号编出，并且填写明细表。
8. 标注技术要求和使用说明。
三、模具总装图的技术要求内容：1. 对于模具某些系统的性能要求。
例如对顶出系统、滑块抽芯结构的装配要求。
2. 对模具装配工艺的要求。
例如模具装配后分型面的贴合面的贴合间隙应不大于0.05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。
3. 模具使用，装拆方法。
4. 防氧化处理、模具编号、刻字、标记、油封、保管等要求。
5. 有关试模及检验方面的要求。
四、绘制全部零件图由模具总装图拆画零件图的顺序应为：先内后外，先复杂后简单，先成型零件，后结构零件。
1. 图形要求：一定要按比例画，允许放大或缩小。
视图选择合理，投影正确，布置得当。
为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致，图形要清晰。
2. 标注尺寸要求统一、集中、有序、完整。
标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。

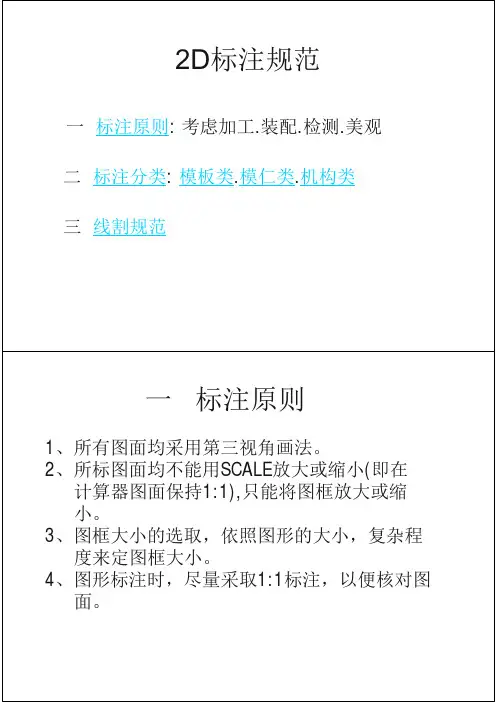

模具设计图纸标注标准及常见尺寸标注方法27581
2‧ 模仁基準擺放要與組立圖一致，(特殊時可旋 轉，但要符合組立圖擺放一致)。
3‧ 模仁視圖的布置 3.1. 主視圖要以開模方向的視圖作為主視圖‧ 3.2. 側視圖要靠近主視圖擺放，然後才是剖視圖‧ 3.3. 模仁外側為斷差面或曲面時，要以側視圖反映
其形狀‧不要以剖視圖反映其形狀‧ 3.4. 放大盡量放在其圖旁邊‧
➢ 行位,行位座,行位耐磨板,行位压板,铲基 拨杆(S01,S02……)
BACK
斜顶
1.斜顶,英文名為Angle Lifer,我部門命名為AG01﹐… 2.斜顶的功用有﹕A.成形倒勾B.頂出成品C.排氣 3.斜顶的重要工位﹕A.成形工位B.配合面 4.一般情況下, 斜顶高度方向應以分模線PL為基准進行標
6 號色----------0.10 -----------紫色
7 號色----------0.20 -----------白色
8 號色----------0.08 -----------\
9 號色----------0.08 -----------\
其它----------0.10------------\
標注按模仁的標注規范。有水路的行位還 應標出其水路的大小﹑規格及高度。
圖 (一) 簡易行位座
耐磨板
行位压板
铲基
拨杆
线割图档制作规范
➢ 目的 统一、规范线割档的制作方法并推广之。
➢ 适用范围 设计部制作线割档的相关人员。
➢ 内容 1.线割图档的源图必须调用3D人员转换的最新.Dwg 档。 2.配合加工部的线割编程软件，设计所制作的线割 轮廓线只能由直线和圆弧组成，其它任何线条将使 档案读不出来。 3.前后模仁的分模面、内模仁镶件孔与镶件外轮廓 线是曲线且需要线割加工时，制作的线割轮廓线要 用同一条线，以保证其装配的准确性。
3‧ 模仁視圖的布置 3.1. 主視圖要以開模方向的視圖作為主視圖‧ 3.2. 側視圖要靠近主視圖擺放，然後才是剖視圖‧ 3.3. 模仁外側為斷差面或曲面時，要以側視圖反映
其形狀‧不要以剖視圖反映其形狀‧ 3.4. 放大盡量放在其圖旁邊‧
➢ 行位,行位座,行位耐磨板,行位压板,铲基 拨杆(S01,S02……)
BACK
斜顶
1.斜顶,英文名為Angle Lifer,我部門命名為AG01﹐… 2.斜顶的功用有﹕A.成形倒勾B.頂出成品C.排氣 3.斜顶的重要工位﹕A.成形工位B.配合面 4.一般情況下, 斜顶高度方向應以分模線PL為基准進行標
6 號色----------0.10 -----------紫色
7 號色----------0.20 -----------白色
8 號色----------0.08 -----------\
9 號色----------0.08 -----------\
其它----------0.10------------\
標注按模仁的標注規范。有水路的行位還 應標出其水路的大小﹑規格及高度。
圖 (一) 簡易行位座
耐磨板
行位压板
铲基
拨杆
线割图档制作规范
➢ 目的 统一、规范线割档的制作方法并推广之。
➢ 适用范围 设计部制作线割档的相关人员。
➢ 内容 1.线割图档的源图必须调用3D人员转换的最新.Dwg 档。 2.配合加工部的线割编程软件，设计所制作的线割 轮廓线只能由直线和圆弧组成，其它任何线条将使 档案读不出来。 3.前后模仁的分模面、内模仁镶件孔与镶件外轮廓 线是曲线且需要线割加工时，制作的线割轮廓线要 用同一条线，以保证其装配的准确性。
模具设计2D结构图绘制一般方法
绘模具结构图一、当把成品图调进模图时，成品图必须乘缩水。
（模具尺寸=产品尺寸×缩水）必须把成品图MIRROR（镜射）一次，即模圈里的成品图是反像的（成品是完全对称的除外）在前模，应把不属于前模的线条删除在后模，应把不属于后模的线修删除。
二、成品在模具里应遵循分中的原则，特别是对称的，成品如果不分中，到工场加工时很可能出错。
三、所有枕位之模具，枕位必须避开入水，无法避开时要加水口铁。
四、成品之间12—20mm（特殊情况下，可以作3mm）当入水为潜水时，应有足够的潜水位置，成品至CORE边15-50mm，成品至CORE的边距与制品的存度有关，一般制品可参考下表经验数值选定。
制品的厚度（mm）成品至CORE边数值（mm）2015—2020—3020—3030—4030—40﹥4050五、藏CORE（内模料）深度28mm以上，前后模内模料厚度与制品的平面投影面积有关，一般制品可参考下表，经验数值选定。
CORE料边至回针应有10mm距离。
制品平面投影面积前模内模料厚度A+型腔深度后模内模料厚度B+型腔深度SP、CMmmMm﹤77253277—1163238116—1543850154—1934464≧1935076CORE料宽度一般比顶针极宽或窄5—10mm，最低限度成品胶位应在顶针板内不影响落顶针，CORE料边至模胚边一般应有45—80mm六、当在一块内模料上出多个CAVITY时，内模料大小不超过200×200mm。
七、模内镶入模框中圆角一般取10mm，如要开精框时则取16mm或更大，铍铜模模内不倒圆角。
八、任何一种塑胶入水位置应避免从唧咀直行入型腔。
九、镜面透明之啤塑（K料、亚加力、PC等）应注意，冷料井入水流量及入水位置不能直衡（冲），一般作成“S”型缓冲入水，扇形浇品，使成品表面避免产生气级流雲。
（15）选模胚的一般原则：当模胚阔度在250mm（包括250mm）以下时，用工字型模胚口型，模胚阔度在250—350mm时，用直力有面板模胚（T型）。
模具设计图纸标注标准及常见尺寸标注方法
10 、出图笔宽设定
颜色
笔宽
备注
1 號色----------0.10 -----------紅色
2 號色----------0.10 -----------黃色
3 號色----------0.15 -----------綠色
4 號色----------0.10 -----------藍色
5 號色----------0.10 -----------水藍色
2. 在斷面圖上主要標注的尺寸有:
2.1 各模板的厚度以及模具的總長L , 總寬 W,總高H.
2.2 定位環的大小, 高度及螺絲孔的位置. 2.3 注口襯套的細部加工尺寸都應標注清楚. 2.4 模仁的厚度. 2.5 水孔的高度. 2.6 導柱, 導套的長度及其大小. 2.7 大. 小拉杆的行程及其大小.
3. 冷卻水孔: 冷卻水孔的規格, 型號, 編號及位 置尺寸, 見圖三
4. “O”型環﹕其外形均以整數標注, 要標注的尺 寸有: 槽的外徑, 寬度, 深度, 水孔的直徑﹐ 並在空白處注明“O”型環規格,如P12, 見圖四
5. 螺絲孔的規格位置及深度(标准模胚上已经有的 螺絲孔可以不標注)﹐此時不應有S-1等字樣而應 標注為M8.M10等形式。側面螺絲(吊模螺絲孔) 高度尺寸需文字說明(如:H=-50)。
7、出图時座標標注的尺寸線12~15MM，限 界標注呎寸線長為6~7MM ， 中心线露出 界長1.2-1.5mm (都指出圖后的長度)。
8、整套零件采用統一基准(即基准符號位置擺 放一致)﹕A 一般與装配圖基准一致﹔B 可以 整套圖面按組立圖基准旋轉正90∘
9、單位設定一般以十進制毫米為單位， 標注精 度﹕角度標注(兩位小數)﹐水孔﹑螺絲孔﹑逃 孔等無裝配精度以整數或整十條標注﹔有配合 關系﹑成型部份等均以兩位小數
模具图的绘制及模具总装图的要求
模具图的绘制及模具总装图的要求一、绘制模具图要求按照国家制图标准绘制，但是也要求结合本厂标准和国家未规定的工厂习惯画法。
在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。
由下道工序保证的尺寸，应在图上标写注明"工艺尺寸"字样。
如果成型后除了修理毛刺之外，再不进行其他机械加工，那么工序图就与制件图完全相同。
在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。
通常就把工序图画在模具总装图上。
1. 绘制总装结构图绘制总装图尽量采用1：1的比例，先由型腔开始绘制，主视图与其它视图同时画出。
二、模具总装图应包括以下内容：1. 模具成型部分结构2. 浇注系统、排气系统的结构形式。
3. 分型面及分模取件方式。
4. 外形结构及所有连接件，定位、导向件的位置。
5. 标注型腔高度尺寸（不强求，根据需要）及模具总体尺寸。
6. 辅助工具（取件卸模工具，校正工具等）。
7. 按顺序将全部零件序号编出，并且填写明细表。
8. 标注技术要求和使用说明。
三、模具总装图的技术要求内容：1. 对于模具某些系统的性能要求。
例如对顶出系统、滑块抽芯结构的装配要求。
2. 对模具装配工艺的要求。
例如模具装配后分型面的贴合面的贴合间隙应不大于0.05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。
3. 模具使用，装拆方法。
4. 防氧化处理、模具编号、刻字、标记、油封、保管等要求。
5. 有关试模及检验方面的要求。
四、绘制全部零件图由模具总装图拆画零件图的顺序应为：先内后外，先复杂后简单，先成型零件，后结构零件。
1. 图形要求：一定要按比例画，允许放大或缩小。
视图选择合理，投影正确，布置得当。
为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致，图形要清晰。
2. 标注尺寸要求统一、集中、有序、完整。
标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。
模具设计图纸标注标准及常见尺寸标注方法
耐磨板
行位压板
铲基
拨杆
4‧ 立体图的摆放 4.1. 立体图的摆放要与主视图一致，如反应不清， 可增加立体图‧ 4.2. 立体图放大位数不定，可依图纸空间来定，但 不能太小，如空间不够，立体图可单独另放一张 图面‧ 4.3. 为了避免编号弄错，模仁基准侧要刻字，字深 为0.5mm‧ 4.4. 为了设变时删除方便,立体图做成一个块,
5‧ (0，0)点选取 A. 主视图的x、y方向(0，0)点以模具中心为(0，0) 点，特殊情况以成品中心为(0，0)点‧ B. 模仁轴方向(0，0)以pl面为(0，0)点‧ C. 如模具中心，pl面离模仁太远时，可以模仁直角 边来定(0，0)点，一般要近基准侧优先，并注明 To mcl mm及To pl mm 6‧ 模仁标注时均采用2位数标注，对于精度不高的， 可用整数标注如靠肩宽度。 7. 对于顶针,镶件,斜顶较多的模仁及用毛料割的 大镶件需另外标注线割打孔图
10 、出图笔宽设定
1 2 3 4 5 6 7 8 9 颜色 笔宽 备注 号色----------0.10 -----------红色 号色----------0.10 -----------黄色 号色----------0.15 -----------绿色 号色----------0.10 -----------蓝色 号色----------0.10 -----------水蓝色 号色----------0.10 -----------紫色 号色----------0.20 -----------白色 号色----------0.08 -----------\ 号色----------0.08 -----------\ 其它----------0.10------------\
BACK
模具设计图纸标注标准及常见尺寸标注方法
S - 7 等字样而应标注为M8.M10等形式,
侧面螺丝(吊模螺丝孔)高度尺寸需文字说明
(如:H=-12.5)。
4.有排气槽的应标明排气槽的位置﹑大小和
深度。
BACK
A板
1. 斜进胶口的标注: 斜度, 进胶口小端直径, 胶口的角度, 胶口的位置尺寸, 与喷嘴接触 处的圆弧大小及深度. 见图一
2. 斜导柱孔: 斜导柱的直径及其斜度, 各部分的 深度, 见图二
Center ren
center
Hatch gray continuous
应用范围
轫廓线 可见线
中心线 弹簧简化线
不可见线
加强结 顶针逃线 可见线
打断线
尺寸标注线
中心线
剖面线
BACK
二 标注分类
模板类
模仁类
机构类
BACK
模板类
装配图: AS 面 板: A01 A 板: A B 板: B 顶出板: B12 底 板: B03
标注按模仁的标注规范。有水路的行位还 应标出其水路的大小﹑规格及高度。
图 (一) 简易行位座 图 (二) 伸入前模板(侧面带耐磨板)的行位座
耐磨板
行位压板 铲基
拨杆
线割A图档制作规范
目的 统一、规范线割档的制作方法并推广之。
适用范围 设计部制作线割档的相关人员。
内容 1.线割图档的源图必须调用3D人员转换的最新.Dwg 档。 2.配合加工部的线割编程软件，设计所制作的线割 轮廓线只能由直线和圆弧组成，其它任何线条将使 档案读不出来。 3.前后模仁的分模面、内模仁镶件孔与镶件外轮廓 线是曲线且需要线割加工时，制作的线割轮廓线要 用同一条线，以保证其装配的准确性。
3. 冷却水孔: 冷却水孔的规格, 型号, 编号及位 置尺寸, 见图三
冲压模具设计图纸
固定挡料销A7X4X3
1
45#
7
凹模固定板
1
45#
6
GB2863.5-81
落料凹模
1
9Mn2V
5
GB2855.6-81
下模座200X100X40
1
T10
4
GB2869.2-81
限位柱81
1
45#
1
3
GB2868.5-81
导料板180X25X8
2
A3
工件图 材料：T2 厚度：2.0
技术要求 未注明圆角为R5 未注明倒角5X45°
4
Q235-A
14
GB2863.1-81
落料凸模
1
9Mn2V
13
GB/T70.1-2000
内六角螺钉M8X50
4
Q235-A
12
GB/T2855.5-81
上模座200X100X35
1
T10
2
11
GB/T70.1-2000
卸料螺钉M5X50
4
Q235-A
10
橡胶
2
9
卸料板
1
45#
8
GB2866.11-81
12 19 20
H7 m6
13
14
15
16
17 18
21 22
H7 m6 H7 m6
11 10 9 8 7 6 5
H7 m6 H7 m6
23
说明 本模具采用始用挡料销和固定挡料销挡料。条 料从右方送进，开始两次行程由第一第二两始用挡 料销26挡料，第三次行程以后即由固定挡料销8挡 料。 模具的冲孔与落料凹模采用整体固定板7固定， 冲孔凸模与落料凸模由固定板20固定。采用弹性卸 料板9，在卸料的同时，起到压边的作用。采用限 位柱4，保护模具，防止模板在高速长时间的过负 荷冲击中发生潜变。
塑胶模具设计滑块出顶针经典模具结构解析
4、大够的顶出空间，如下图所示：
5、铲机斜面必须设计一个直身面，直身面与顶出机构的对顶块贴合，开模时，直身面顶 出顶针对顶块，不让顶针板与滑块抽芯，滑块抽芯，顶针不动，即可起到顶针顶出产品， 防止产品粘滑块的作用，如下图所示：
6、合模时要注意为了防止顶出机构的对顶块撞到A板，所以在A板上的原身铲机面上开 一个斜面，对顶块上也设计一个斜面，有利于驱动顶出机构复位，如下图所示：
7、由于滑块比较大，结构相对来说比较复杂，但大滑块必须设计运水进行冷却，保证 产品的生产周期，如下图所示：
8、滑块出顶针运动过程：开模时斜导柱驱动大滑块抽芯，由于顶出机构的对顶块与铲机直身面是贴合状态，顶 出机构无法跟滑块抽芯，顶针顶住产品，防止产品粘滑块，滑块抽芯到一定距离，直身面脱离，此时产品滑块上 的胶位已完全脱离，斜导柱继续驱动滑块抽芯，顶出机构也跟着滑块一起脱离产品倒扣，完成滑块抽芯。

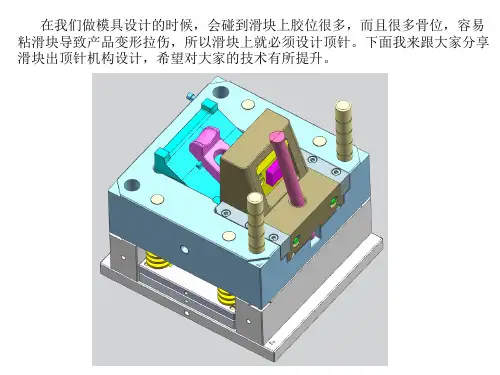

在我们做模具设计的时候，会碰到滑块上胶位很多，而且很多骨位，容易 粘滑块导致产品变形拉伤，所以滑块上就必须设计顶针。下面我来跟大家分享 滑块出顶针机构设计，希望对大家的技术有所提升。
1、通过产品分析，滑块所包到的产品胶位比较多，且有很多骨位，需设计滑 块里面出顶针，避免产品粘滑块，导致产品变形，如图所示：
2、首先把整个产品倒扣包起来，将大滑块设计出来，注意滑块比较高，滑 块两侧需要做角度，与前模插穿定位，如下图所示：
3、由于滑块所包到的胶位较多，为了防止粘滑块，需要设计顶针以及顶针板，顶针板上要设 计回针以及弹簧，防止顶针机构往产品方向退，在顶针板上还要设计限位螺丝，防止开模后顶 针机构脱离大滑块，如下图所示：
汽车注塑模具设计全图解教程
经典模图-X01-结构分析
产品开模后顶针板带动整个行位一起顶出
6
经典模图-X01-结构分析
步骤1
步骤2
产品顶出一定高度后，油缸带动直顶块将产品从
行位镶件上强脱。
7
经典模图-X02
行位走斜顶
8
9
经典模图-X02-产品分析 此产品这几处的倒扣为特殊结构，不好出模
10
经典模图-X01-结构分析 前模斜顶
汽车注塑模具设计要点与实例 汽车注塑模具设计全图解教程
SilverBasisEngineeringInc.DFMReview 1 1 1
《汽车注塑模具设计全图解 教程》-预订会员赠送图档及
资料介绍
2
3
经典模图-X01
横向顶出
4
经典模图-X01-产品分析
产品此次倒扣常规行位无法出模，需利用行位顶 出，再油缸带动推块横向顶出产品 5
动，不会干涉。
29
经典模图-X106-结构分析 底板先开20，脱镶针，斜抽行位有运动空间
经典模图-X01-结构分析 ຫໍສະໝຸດ -B板开69，扣鸡限位，给斜抽预留空间
经典模图-05结构分析 托板与B板开65脱外侧行位，此时A-B板继续开模
经典模图-05结构分析 先合A-B板→再合外侧行位→合底板镶针回位
经典模图-X05-结构分析
步骤2
后模芯子继续脱开后， 为行位运动留开空间。
步骤3 行位向内侧运动脱扣 25
经典模图-X06
缩针—斜抽
26
27
经典模图-X06-产品分析
产品此处倒扣需斜抽，而后模镶针垂直出模，与 斜抽方向干涉，为本案例难点
28
经典模图-X06结构分析
模具绘图参考图
1.1.4 模具图样的绘制模具测绘结束后要对测绘的零件图与装配草图进行整理，绘制出正规的总装配图与零件图。
在绘制模具装配图时，初学者的主要问题是图面紊乱无条理、结构表达不清、剖面选择不合理等，以及作图质量差，如引出线重叠交叉，螺钉销钉作图比例失真。
上述问题除平时练习过少外，更主要的是缺乏作图技巧所致。
一旦掌握了必要的技巧，这些错误均可避免。
1. 装配图的画法模具装配图最主要的目的是要反映模具的基本构造，表达零件之间的相互装配关系，包括位置关系和配合关系。
从这个目的出发，一张模具装配图所必须达到的最基本要求为：首先，模具装配图中各个零件（或部件）不能遗漏，不论哪个模具零件，装配图中均应有所表达；其次，模具装配图中各个零件位置及与其他零件间的装配关系应明确。
在模具装配图中，除了要有足够的说明模具结构的投影图、必要的剖视图、断面图、技术要求、标题栏和填写各个零件的明细栏外，还应有其他特殊的表达要求。
模具装配图的绘制要求须符合国家制图标准，现总结如下：⑴总装图的布图及比例。
①应遵守国家标准机械制图中图纸幅面和格式的有关规定（GB/T14689—2008）。
②可按模具设计中习惯或特殊规定的制图方法作图。
③尽量以1:1的比例绘图，必要时按机械制图要求的比例缩放，但尺寸按实际尺寸标注。
④模具总装图的布置方法如图1-72所示。
(a)冲压模具总装配图的布置 (b)塑料模具总装配图的布置图1-72 模具总装图的布置方法⑵模具设计绘图顺序①主视图。
绘制总装图时，应采用阶梯剖或旋转剖视，尽量使每一类模具零件都反映在主视图中。
按先里后外、由上而下，即按产品零件图、凸模、凹模的顺序绘制，零件太多时允许只画出一半，无法全部画出时，可在左视图或俯视图中画出。
②俯视图。
将模具沿冲压或注射方向“打开”上（定）模，沿冲压或注射方向分别从上往下看“打开”的上（定）模或下（动）模，绘制俯视图。
主、俯视图要一一对应画出。
③左、右视图。
当主、俯视图表达不清楚装配关系时，或者塑料模具以卧式为工作位置时，左、右视图绘制按注射方向“打开”定模看动模部分的结构。
塑胶模具工程师组立图的画法步骤和注意要点
