高一物理寒假作业 第十二天 实验 探究弹力与弹簧伸长量之间的关系

实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析答案解析1.【答案】(1)C(2)等于【解析】(1)因为弹簧是被放在水平桌面上测得的原长，然后把弹簧竖直悬挂起来后，由于重力的作用，弹簧的长度会增大，所以图线应出现x轴上有截距，C正确，A、B、D错误．(2)如果将指针固定在A点的下方P处，在正确测出弹簧原长的情况下，再作出x随F变化的图象，则在图象上x的变化量不变，得出弹簧的劲度系数与实际值相等.2.【解析】(1)F-L图线如图所示：(2)弹簧的原长L0即弹力为零时弹簧的长度，由图象可知，L0＝5×10－2m＝5 cm.劲度系数为图象直线部分的斜率，k＝20 N/m.(3)记录数据的表格如下表(4)优点：可以避免弹簧自身重力对实验的影响．缺点：弹簧与桌面及绳子与滑轮间存在的摩擦会造成实验误差．3.【解析】(1)在做实验的时候一般步骤为先组装器材，然后进行实验，最后数据处理，故顺序为CBDAEF.(2)①根据描点法，图象如图所示②、③根据图象，该直线为过原点的一条直线，即弹力与伸长量成正比，即F＝kx＝0.43x.式中的常数表示弹簧的劲度系数，即表示使弹簧伸长或者压缩1 cm所需的外力大小为0.43 N.4.【答案】(1)如图所示30F弹＝30Δx(2)B(3)A【解析】(1)如图所示，直线的斜率的倒数表示弹簧的劲度系数，即k＝，代入数据得kA ＝N/m≈30 N/m，所以弹簧的弹力大小F弹跟弹簧伸长量Δx的函数关系是F弹＝30Δx.5.【解析】(1)描点作图，如图所示：(2)图象的斜率表示劲度系数，故有：k＝＝N/m＝50 N/m(3)图线与L轴的交点坐标表示弹簧不挂钩码时的长度，其数值大于弹簧原长，因为弹簧自身重力的影响．6.【答案】(1)6.93(2)A(3)弹簧受到的拉力超过了其弹性限度【解析】(1)弹簧伸长后的总长度为14.66 cm，则伸长量Δl＝14.66 cm－7.73 cm＝6.93 cm.(2)逐一增挂钩码，便于有规律地描点作图，也可避免因随意增加钩码过多超过弹簧的弹性限度而损坏弹簧．(3)AB段明显偏离直线OA，伸长量Δl不再与弹力F成正比，是超出弹簧的弹性限度造成的．7.【解析】(1)根据题意知，刻度尺的最小刻度为1毫米．读数时，应估读到毫米的十分位，故l5、l6记录有误．(2)按(1)中的读数规则，得l3＝6.85 cm，l7＝14.05 cm.(3)根据题中求差方法，可知d4＝l7－l3＝7.20 cm(4)根据l4－l0＝4Δl＝d1，l5－l1＝4Δl＝d2，l6－l2＝4Δl＝d3，l7－l3＝4Δl＝d4，有Δl＝＝1.75 cm.(5)根据胡克定律F＝kx得mg＝kΔl，k＝＝N/m＝28 N/m8.【答案】(1)450(2)10【解析】(1)当F＝0时，弹簧的长度即为原长，由胡克定律可知图象的斜率表示劲度系数大小．(2)弹簧秤的示数为3 N，则伸长量为3/50＝0.06 m，则长度为10 cm.9.【解析】(1)描点作出图象，如下图所示．(2)图象跟坐标轴交点的物理意义表示弹簧原长．由图象可知，弹簧的劲度系数应等于直线的斜率，即k＝＝200 N/m.10.【答案】(1)竖直(2)稳定L3 1 mm(3)Lx(4)4.910【解析】(1)为保证弹簧的形变只由砝码和砝码盘的重力产生，所以弹簧轴线和刻度尺均应在竖直方向．(2)弹簧静止稳定时，记录原长L0；表中的数据L3与其他数据有效位数不同，所以数据L3不规范，标准数据应读至cm位的后两位，最后一位应为估读值，精确至0.1 mm，所以刻度尺的最小分度为1 mm.(3)由题图知所挂砝码质量为0时，x为0，所以x＝L－Lx(L为弹簧长度)．(4)由胡克定律F＝kΔx知，mg＝k(L－Lx)，即mg＝kx，所以图线斜率即为弹簧的劲度系数k＝＝N/m＝4.9 N/m同理，砝码盘质量m＝＝kg＝0.01 kg＝10 g11.【解析】(1)根据表格中的各组数据在坐标纸上标出相应的点，然后用平滑曲线连接这些点，作出的图象如图所示．(2)根据作出的图线可知，钩码质量在0～500 g范围内图线是直线，表明弹力大小与弹簧伸长量关系满足胡克定律．在这个范围内的曲线上找到相距较远的两点，利用这两点的坐标值计算弹簧的劲度系数k＝＝N/m＝25.00 N/m.12.【解析】(1)本题考查探究弹簧弹力与形变关系的实验，意在考查考生对实验步骤的识记、实验数据的处理方法、分析归纳能力．根据实验先后顺序可知，实验步骤排列为CBDAEF.(2)②由图象可得k＝＝0.43 N/cm，所以F＝0.43x(N)．13.【答案】(1)10(2)200(3)b【解析】(1)当F＝0时，弹簧长度为原长，由题图得，原长为10 cm.(2)由公式F＝kx得k＝＝＝N/m＝200 N/m(3)当弹簧长度小于原长时，处于压缩状态，故是图线b14.【答案】(1)弹簧测力计刻度尺(2)kFL(3)控制变量法(4)12.5【解析】(1)用弹簧测力计测量力的大小，用刻度尺测量长度．(2)由题目所给数据分析可知：当力一定时，伸长量和长度成正比；当长度一定时，伸长量和力成正比，故有x＝kFL(取一组数据验证，式中的k不为零)．(3)研究伸长量与拉力、长度的关系时，可以先控制其中一个量不变，如长度不变，再研究伸长量和拉力的关系，这种方法称为控制变量法．这是物理实验中的一个重要研究方法．(4)代入表中数据把式中的k求出，得k＝0.000 8 N－1，再代入已知数据，L＝20 cm，x＝0.2 cm，可求得最大拉力F＝12.5 N.15.【答案】CBDAEFG【解析】根据实验的实验操作过程应先安装仪器，再挂钩码然后记录数据，分析数据，最后整理即可，排列先后顺序为CBDAEFG.。

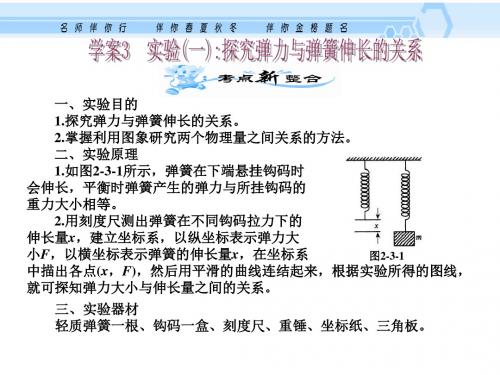

实验：探究弹力和弹簧伸长的关系一、实验目的1．探究弹力和弹簧伸长量的关系．2．学会利用图象法处理实验数据，探究物理规律．二、实验原理1．如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等．2．用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x、F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系．三、实验器材铁架台、弹簧、毫米刻度尺、钩码若干、三角板、坐标纸、重锤线．四、实验步骤1．将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度l0，即原长．2．如图所示，在弹簧下端挂质量为m1的钩码，测出此时弹簧的长度l1，记录m1和l1，填入自己设计的表格中．3．改变所挂钩码的质量，测出对应的弹簧长度，记录m2、m3、m4、m5和相应的弹簧长度l2、l3、l4、l5，并得出每次弹簧的伸长量x1、x2、x3、x4、x5.五、数据处理1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图．连接各点，得出弹力F随弹簧伸长量x变化的图线．六、误差分析1．钩码标值不准确造成系统误差．2．弹簧长度的测量和作图时造成偶然误差．七、注意事项1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度，要注意观察，适可而止．2．每次所挂钩码的质量差适当大一些，从而使坐标点的间距尽可能大，这样作出的图线准确度更高一些．3．测弹簧长度时，一定要在弹簧竖直悬挂且处于稳定状态时测量，以免增大误差．4．描点画线时，所描的点不一定都落在一条直线上，但应注意一定要使不在直线上的点均匀分布在直线的两侧．5．记录实验数据时要注意弹力、弹簧的原长l0、总长l及弹簧伸长量的对应关系及单位．6．坐标轴的标度要适中.考点一实验原理及操作[典例1]某同学做“探究弹力和弹簧伸长量的关系”的实验．(1)图甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73 cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________ cm.(2)本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________(填选项前的字母)．A．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码的总重B．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重(3)图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是________________．答案(1)6.93(6.92～6.94均正确)(2)A(3)超过弹簧的弹性限度考点二数据处理及误差分析[典例2]某实验小组做“探究弹力和弹簧伸长量的关系”实验，实验时，先把弹簧平放在桌面上，用直尺测出弹簧的原长L0＝4.6 cm，再把弹簧竖直悬挂起来，在下端挂钩码，每增加一只钩码均记下对应的弹簧长度x，数据记录如下表所示.(1)根据表中数据作出F－x图线；(2)由此图线可得，该弹簧劲度系数k＝________N/m.(3)图线与x轴的交点坐标大于L0的原因是_____________.答案(1)见图(2)50(3)未考虑弹簧自身重力的影响考点三实验改进拓展创新以本实验为背景，通过改变实验条件、实验仪器设置题目，不脱离教材而又不拘泥于教材，体现开放性、探究性等特点．1．实验器材的改进弹簧的弹力直接由力传感器测得，数据处理由计算机处理．2．实验的拓展延伸将弹簧水平放置或穿过一根水平光滑的直杆，在水平方向上做实验，消除了弹簧自重的影响．[典例3]在“探究弹力和弹簧伸长量的关系并测定弹簧的劲度系数”实验中，实验装置如图甲所示．右侧挂上钩码，相当于对弹簧提供了向右恒定的拉力．实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出相应的弹簧总长度L.(1)有一个同学通过以上实验测量后把6组数据在坐标纸中描点，如图乙所示．请作出F－L图线．(2)由此图线可得出该弹簧的原长L0＝________ cm，劲度系数k＝________ N/m.(3)试根据以上该同学的实验情况，帮助他设计一个记录实验数据的表格(不必填写其实验测得的具体数据)．(4)该同学实验时，把弹簧水平放置与弹簧悬挂放置相比较，优点在于：_____________________；缺点在于：_____ ________________ _________.答案(1)见图(2)520(3)见图(4)避免弹簧自身所受重力对实验的影响弹簧与桌面及绳子与滑轮间存在的摩擦造成的实验误差增大1．(多选)如图甲所示，一个弹簧一端固定在传感器上，传感器与电脑相连．当对弹簧施加变化的作用力(拉力或压力)时，在电脑上得到了弹簧形变量与弹簧产生的弹力大小的关系图象，如图乙所示．则下列判断正确的是()A．弹簧产生的弹力和弹簧的长度成正比B．弹簧长度的增加量与对应的弹力增加量成正比C．该弹簧的劲度系数是200 N/mD．该弹簧受到反向压力时，劲度系数不变解析：选BCD.2．在“探究弹力和弹簧伸长的关系”时，某同学把两根弹簧如图甲连接起来进行探究．(1)某次测量如图乙所示，指针示数为________cm.(2)在弹性限度内，将50 g的钩码逐个挂在弹簧下端，得到指针A、B的示数L A和L B如表．用表中数据计算弹簧Ⅰ的劲度系数为________N/m(重力加速度g＝10 m/s2)．由表数据________(填“能”或“不能”)计算出弹簧Ⅱ的劲度系数．答案：(1)16.00(有效数字位数正确，15.96～16.05均可) (2)12.45(12.20～12.80均可)解析：(1)刻度尺分度值为1毫米，读数应估读到毫米下一位，故指针的示数为16.00 cm.(2)当A弹簧的弹力为F A1＝0.50 N、F A2＝1.00 N、F A3＝1.50 N、F A4＝2.00 N时，弹簧长度L A1＝15.71 cm、L A2＝19.71 cm、L A3＝23.66 cm、L A4＝27.76 cm，根据ΔF＝kΔx得k1＝12.50 N/m、k2＝12.66N/m、k3＝12.20 N/m，所以弹簧Ⅰ的劲度系数k＝k1＋k2＋k33＝12.45 N/m.根据表可以计算出弹簧Ⅱ每次的伸长量Δx′，也可以根据ΔF＝k′Δx′计算弹簧Ⅱ的劲度系数(劲度系数的计算也可以通过作F-x 图象处理，图象的斜率即等于弹簧的劲度系数)．实验：探究弹力和弹簧伸长的关系—课后作业1．为了测量某一弹簧的劲度系数，将该弹簧竖直悬挂起来，在自由端挂上不同质量的砝码．实验测出了砝码质量m与弹簧长度l的相应数据，其对应点已在图上标出(g取9.8 m/s2)(1)作出m－l的关系图线；(2)弹簧的劲度系数为________ N/m.答案：(1)如图所示(2)0.258(0.248～0.262)2．如图甲所示，用铁架台、弹簧和多个已知质量且质量相等的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系．(1)为完成实验，还需要的实验器材有；________.(2)实验中需要测量的物理量有：___________________________.(3)图乙是弹簧弹力F与弹簧伸长量x的F-x图线，由此可求出弹簧的劲度系数为________ N/m.图线不过原点是由于_________________________．(4)为完成该实验，设计的实验步骤如下：A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平滑的曲线连接起来；B．记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；D．依次在弹簧下端挂上1个、2个、3个、4个…钩码，并分别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；E．以弹簧伸长量为自变量，写出弹力与伸长量的关系式．首先尝试写成一次函数，如果不行，则考虑二次函数；F．解释函数表达式中常数的物理意义；G．整理仪器．请将以上步骤按操作的先后顺序排列出来：_____ ___.答案：(1)刻度尺(2)弹簧原长、弹簧所受外力与对应的伸长量(或与弹簧对应的长度)(3)200弹簧自重(4)CBDAEFG3．某同学探究弹力与弹簧伸长量的关系．(1)将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在________方向(填“水平”或“竖直”)．(2)弹簧自然悬挂，待弹簧________时，长度记为L0；弹簧下端挂上砝码盘时，长度记为L x；在砝码盘中每次增加10 g砝码，弹簧长度依次记为L1至L6，数据如下表：．(3)如图是该同学根据表中数据作的图，纵轴是砝码的质量，横轴是弹簧长度与________的差值(填“L0”或“L x”)．(4)由图可知弹簧的劲度系数为________ N/m；通过图和表可知砝码盘的质量为________ g(保留两位有效数字，重力加速度取9.8 m/s2)．答案：(1)竖直(2)静止L3 1 mm(3)L x (4)4.9104．某同学利用如图甲所示装置做“探究弹簧弹力大小与其长度的关系”的实验．(1)在安装刻度尺时，必须使刻度尺保持________状态(填“水平”或“竖直”)．(2)他通过实验得到如图乙所示的弹力大小F与弹簧长度x的关系图线．由此图线可得该弹簧的原长x0＝________cm，劲度系数k＝________ N/m.(3)他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图丙所示时，该弹簧的长度x＝________ cm.答案：(1)竖直(2)4.0050(3)10解析：(1)刻度尺应保持竖直状态以保障与弹簧轴线平行．(2)图线在横轴上的截距等于弹簧的原长x0＝4.00 cm，图线斜率等于弹簧的劲度系数k＝50 N/m.(3)把该弹簧做成一把弹簧秤，当弹簧秤上的示数为3.0 N时，弹簧伸长量Δx＝6 cm.此时弹簧的长度x＝x0＋Δx＝10 cm.5．为了探究弹力F 和弹簧伸长x 的关系，某同学选了甲、乙两根规格不同的弹簧进行测试，根据测得的数据绘出如图所示图象．(1)从图象上看，该同学没能完全按照实验要求做，从而使图象上端成为曲线，图象上端成为曲线是因为________________．(2)甲、乙弹簧的劲度系数分别为________ N/m 和________ N/m(保留三位有效数字)；若要制作一个精确度较高的弹簧测力计，应选弹簧________(填“甲”或“乙”)．(3)从上述数据和图线中分析，请对这个研究课题提出一个有价值的建议． 建议：_______________________.答案：(1)弹簧形变量超过其弹性限度 (2)66.7 200 甲(3)建议：实验中钩码不能挂太多，以保证弹簧在弹性限度内．解析：(1)在弹性限度内弹簧的弹力与形变量成正比，超过弹簧的弹性限度，则此规律不成立，所以所给的图象上端为曲线，是因为弹簧形变量超过其弹性限度．(2)甲、乙两根弹簧的劲度系数分别为 k 甲＝ΔF 甲Δx 甲＝46×10－2N/m ≈66.7 N/m k 乙＝ΔF 乙Δx 乙＝84×10－2N/m ＝200 N/m要制作一个精确度较高的弹簧测力计，应选用在一定的外力作用时，弹簧的形变量大的弹簧，故选甲弹簧．(3)建议：实验中钩码不能挂太多，以保证弹簧在弹性限度内．。

高考物理必考实验精细精讲探究弹力和弹簧伸长的关系
【实验目的】
1．探究弹力和弹簧伸长的定量关系。

2．学会用列表法和图象法处理实验数据。

【误差分析】
1．弹簧拉力大小的不稳定会造成误差。

因此，使弹簧的悬挂端固定，另一端通过悬挂钩码来充当对弹簧的拉力，待稳定后再读数可以提高实验的准确度。

2．弹簧长度的测量，是本实验的主要误差来源。

所以，测量时尽量精确地测量弹簧的长度。

【注意事项】
1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度，要注意观察，适可而止。

2．每次所挂钩码的质量差尽量大一些，从而使坐标上描的点尽可能稀，这样作出的图线更精确。

3．测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量，以免增大误差。

4．描点画线时，所描的点不一定都落在一条曲线上，但应注意一定要使各点均匀分布在曲线的两侧。

5．记录数据时要注意弹力及弹簧伸长量的对应关系及单位。

知识创新型实验。

例如设计型、开放型、探讨型实验等都有不同程度的创新，比如利用所学知识设计出很多测量重力加速度的实验方案。

其中，力学设计性实验在近年高考中有加强的趋势，应引起高度重视。

【实验目的】1．探索弹力与弹簧伸长的定量关系2．学习通过对实验数据的数学分析（列表法和图像法），探究弹簧产生的弹力与弹簧伸长之间的变化规律【实验原理】通常用悬挂钩码的方法给弹簧施加拉力，弹簧受到拉力会伸长，平衡时弹簧产生的弹力和外力大小相等．这样弹力的大小可以通过测定外力而得出；弹簧的伸长量可用直尺测出．多测几组数据，用列表或作图的方法探索出弹力和弹簧伸长的定量关系．（弹簧受到拉力会伸长，平衡时弹簧产生的弹力和外力大小相等，弹簧的伸长越大；弹力也就越大。

）【实验器材】弹簧，相同质量的砝码若干，铁架台一个（用来悬挂弹簧），刻度尺。

【实验步骤】（1）将铁架台放在实验桌上，将弹簧悬挂在铁架台上。

弹簧竖直静止时，测出弹簧的原长l0，并填入实验记录中。

（2）依次在弹簧下挂上一个砝码、两个砝码、三个砝码……。

每次，在砝码处于静止状态时，测出弹簧的总长或伸长，并填入实验记录中。

（3）根据测得的数据，以力F为纵坐标，以弹簧的伸长量Δl为横坐标，根据表中所测数据在坐标纸上描点。

（4）作弹簧的F-Δl 图像。

按照坐标图中各点的分布与走向，尝试作出一条平滑的曲线（包括直线）。

所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同。

（5）以弹簧的伸长为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行则考虑二次函数……（6）解释函数表达式中常数的物理意义。

【实验数据记录和处理】 弹簧原长l 0=_______________m弹簧F-Δl 实验图像：【实验结论】弹簧弹力大小跟弹簧伸长长度的函数表达式 。

可见，在弹簧的弹性限度内，弹簧的弹力跟弹簧的伸长量成正比（胡克定律）。

【问题与讨论】1．上述函数表达式中常数的物理意义2．如果以弹簧的总长为自变量，所写出的函数式应为 3．某同学在做实验时得到下列一组数据，他由数据计算出弹簧的劲度系数为m /N 781020.35.2l F k 2=⨯==-∆试分析他对数据处理的方法是否正确？为什么？4．根据测量数据画出F－x图象：F－x图象的斜率的物理意义为弹簧的劲度系数k.第一象限的图象表示拉伸弹簧时弹力与弹簧伸长量的关系；第三象限的图象表示压缩弹簧时弹力与弹簧压缩量的关系．5．得出实验结论：在弹性限度内，弹簧的弹力F和弹簧的形变量x成正比，即F＝kx，这就是胡克定律．其中x为弹簧伸长或缩短的长度(弹簧的形变量)；k为弹簧的劲度系数．注意事项：(1)给弹簧施加拉力不要太大，以免弹簧被过分拉伸，超出它的弹性限度．(2)测量弹簧长度时，不要用手拉弹簧，在弹簧自然竖直状态去测量．【基础练习】某同学在做探究弹力和弹簧伸长的关系的实验中，设计了如图所示的实验装置。
