220kV隔离开关常见故障的处理
220kV隔离开关是高压输电线路中重要的设备之一，它的主要作用是在故障发生时进行隔离和断开电路，从而保证输电线路的安全运行。
然而，隔离开关在长期的运行中，也不免出现各种各样的故障，如下面几种常见故障：
1. 接触不良故障：这是隔离开关常见的故障之一，一般表现为接触电阻增大，电流变小或无法正常开合。
处理方法是及时清洁接触面并加强接触压力，如无法解决则需更换接触件。
2. 漏电故障：隔离开关在运行中，其绝缘零部件会出现老化、脱落等情况，导致出现漏电现象，严重时可能引起跳闸。
这种故障一般需要进行全面检查并及时更换绝缘部件。
3. 机械故障：隔离开关在使用过程中，由于长时间的振动、冲击等因素，可能导致其机械弹簧变形、翘曲等问题，影响其正常开合。
针对这种故障，需要进行仔细的检查，及时更换损坏部件。
4. 电器故障：隔离开关在运行过程中，可能由于操作不当、电力浪涌等原因，导致开关上出现电弧、烧蚀等故障，严重时可能导致设备损坏。
这种情况下，需要对隔离开关进行全面的维护和检查，以保证其正常运行。
总之，隔离开关作为高压电力系统中的重要组成部分，其故障问题不容忽视。
在实际工作中，工作人员应该加强隔离开关的检修和维护工作，避免出现各种故障，确保电力系统的安全运行。

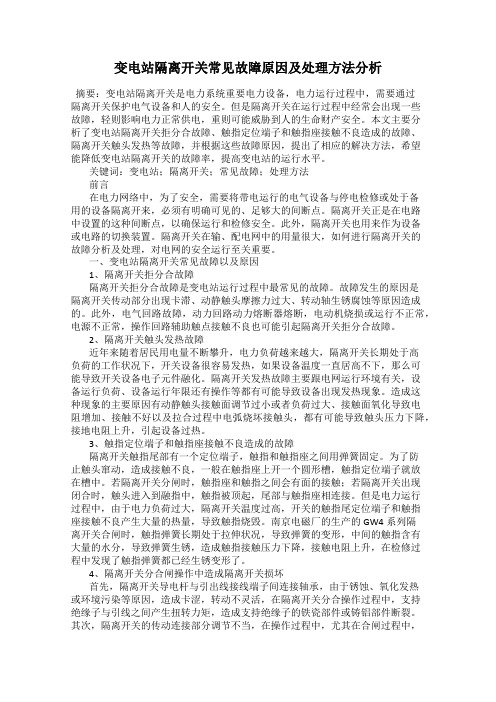

变电站隔离开关常见故障原因及处理方法分析摘要：变电站隔离开关是电力系统重要电力设备，电力运行过程中，需要通过隔离开关保护电气设备和人的安全。
但是隔离开关在运行过程中经常会出现一些故障，轻则影响电力正常供电，重则可能威胁到人的生命财产安全。
本文主要分析了变电站隔离开关拒分合故障、触指定位端子和触指座接触不良造成的故障、隔离开关触头发热等故障，并根据这些故障原因，提出了相应的解决方法，希望能降低变电站隔离开关的故障率，提高变电站的运行水平。
关键词：变电站；隔离开关；常见故障；处理方法前言在电力网络中，为了安全，需要将带电运行的电气设备与停电检修或处于备用的设备隔离开来，必须有明确可见的、足够大的间断点。
隔离开关正是在电路中设置的这种间断点，以确保运行和检修安全。
此外，隔离开关也用来作为设备或电路的切换装置。
隔离开关在输、配电网中的用量很大，如何进行隔离开关的故障分析及处理，对电网的安全运行至关重要。
一、变电站隔离开关常见故障以及原因1、隔离开关拒分合故障隔离开关拒分合故障是变电站运行过程中最常见的故障。
故障发生的原因是隔离开关传动部分出现卡滞、动静触头摩擦力过大、转动轴生锈腐蚀等原因造成的。
此外，电气回路故障，动力回路动力熔断器熔断，电动机烧损或运行不正常，电源不正常，操作回路辅助触点接触不良也可能引起隔离开关拒分合故障。
2、隔离开关触头发热故障近年来随着居民用电量不断攀升，电力负荷越来越大，隔离开关长期处于高负荷的工作状况下，开关设备很容易发热，如果设备温度一直居高不下，那么可能导致开关设备电子元件融化。
隔离开关发热故障主要跟电网运行环境有关，设备运行负荷、设备运行年限还有操作等都有可能导致设备出现发热现象。
造成这种现象的主要原因有动静触头接触面调节过小或者负荷过大、接触面氧化导致电阻增加、接触不好以及拉合过程中电弧烧坏接触头，都有可能导致触头压力下降，接地电阻上升，引起设备过热。
3、触指定位端子和触指座接触不良造成的故障隔离开关触指尾部有一个定位端子，触指和触指座之间用弹簧固定。
一、隔离开关的发展现状及存在的问题高压隔离开关是电力系统中使用量最大、应用范围最广的高压电器设备。
但是，由于高压隔离开关的主要功能是起隔离作用，不开合负载电流和故障电流，长期处于合闸状态而较少进行操作，而且其结构相对简单、易于制造，因此隔离开关又是最不受制造和使用部门重视的电器设备。
制造厂往往将高压隔离开关作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；运行部门在高压开关专业管理工作中也忽略了对高压隔离开关的管理，尤其是检修管理，检修维护处于自由状态，没有统一的和法定的检修规程,普遍存在长期失修的现象，尤其是母线隔离开关基本不检修。
运行中高压隔离开关实际上处于“不坏不修、坏了才修、修了又坏”的状态。
由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。
（一）设计问题我国高压隔离开关制造厂家或在设计过程中或模拟计算能力不足，或对隔离开关没有像断路器给予足够的重视，设计中出现过约束现象。
有一些隔离开关是仿国外的产品,其中许多进口产品的设计要求较高的工艺标准，而当加工工艺不满足设计要求或加工分散性较大时，隔离开关故障自然也就会产生。
（二）绝缘子断裂问题根据故障统计，绝缘子断裂事故多发生在220kV隔离开关上,且主要集中在GW6、GW7、GW4产品上。
造成高压隔离开关支持绝缘子和传动绝缘子折断或裂纹的主要原因如下：1．绝缘子质量问题,是造成绝缘子折断的直接原因.2．绝缘子老化也是造成其断裂的原因之一。
3．产品结构设计不合理,尤其是选用的绝缘子抗弯和抗扭强度裕度不足以及转动和传动部位设计不当是导致绝缘子断裂的主要原因之一.4．安装质量是影响高压隔离开关操作可靠性的关键环节，也是影响绝缘子使用安全的重要因素。
5．发生绝缘子断裂事故除绝缘子质量和产品质量的原因外，还与使用部门的运行维护有很大的关系。
220kV隔离开关操作失灵的检查及探讨发布时间：2022-01-20T04:36:05.569Z 来源：《新型城镇化》2021年24期作者：任祖熊[导读] 遇到220kV隔离开关操作失灵的情况下,通过运维人员自身力量进行检查和处理的方法，同时结合自己在运维工作中所积累的经验，进行探讨和交流。
国网宜宾供电公司变电运检中心四川宜宾 644000摘要：本文主要讲述运维维人员在现场倒闸操作中，遇到220kV隔离开关操作失灵的情况下,通过运维人员自身力量进行检查和处理的方法，同时结合自己在运维工作中所积累的经验，进行探讨和交流。
关键词：隔离开关；失灵；处理前言：高压隔离开关其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作220kV隔离开关是220kV系统中使用量最大、应用范围最广的高压电器设备之一。
因操作人员操作技能，厂家生产工艺、检修部门超期维护等因素的影响，220kV隔离开关在运行中也偶尔出现了合不上，分不开、分合不到位、操作卡涩、三相合闸不同期、接触不良造成接触部位发热等各种故障现象，这些故障现象若处理不好，将严重威胁电网的安全运行。
本文仅对变电站运维人员在220kV隔离开关操作失灵后的检查和处理进行分析，结合自身在运行工作经历和体会进行分析和探讨。
一、220kV隔离开关操作失灵的检查和处理机械部分故障造成的操作失灵造成220kV隔离开关操作失灵的机械部分故障主要有：各部轴销、连杆、拐臂、底架甚至底座轴承锈蚀；连杆、传动连接部位、闸刀触头架支撑件等强度不足；轴承锈蚀卡死等原因。
操作中发生此种情况应立即停止操作，仔细检查观察隔离开关失灵原因，切忌盲动。
根据现场运行经验，220kV隔离开关因机械部分故障造成的操作失灵，运维人员不能自行处理，千万不能再反复拉合。
应立即汇报调度和有关上级部门，停电后由检修人员进行处理。

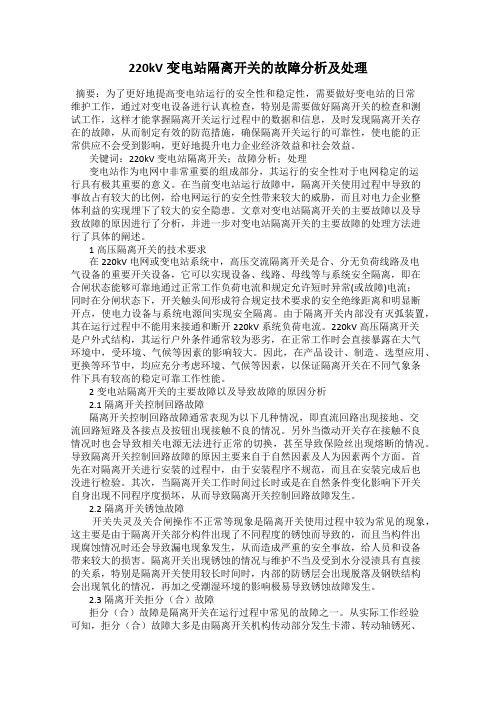

220kV变电站隔离开关的故障分析及处理摘要：为了更好地提高变电站运行的安全性和稳定性，需要做好变电站的日常维护工作，通过对变电设备进行认真检查，特别是需要做好隔离开关的检查和测试工作，这样才能掌握隔离开关运行过程中的数据和信息，及时发现隔离开关存在的故障，从而制定有效的防范措施，确保隔离开关运行的可靠性，使电能的正常供应不会受到影响，更好地提升电力企业经济效益和社会效益。
关键词：220kV变电站隔离开关；故障分析；处理变电站作为电网中非常重要的组成部分，其运行的安全性对于电网稳定的运行具有极其重要的意义。
在当前变电站运行故障中，隔离开关使用过程中导致的事故占有较大的比例，给电网运行的安全性带来较大的威胁，而且对电力企业整体利益的实现埋下了较大的安全隐患。
文章对变电站隔离开关的主要故障以及导致故障的原因进行了分析，并进一步对变电站隔离开关的主要故障的处理方法进行了具体的阐述。
1高压隔离开关的技术要求在220kV电网或变电站系统中，高压交流隔离开关是合、分无负荷线路及电气设备的重要开关设备，它可以实现设备、线路、母线等与系统安全隔离，即在合闸状态能够可靠地通过正常工作负荷电流和规定允许短时异常(或故障)电流；同时在分闸状态下，开关触头间形成符合规定技术要求的安全绝缘距离和明显断开点，使电力设备与系统电源间实现安全隔离。
由于隔离开关内部没有灭弧装置，其在运行过程中不能用来接通和断开220kV系统负荷电流。
220kV高压隔离开关是户外式结构，其运行户外条件通常较为恶劣，在正常工作时会直接暴露在大气环境中，受环境、气候等因素的影响较大。
因此，在产品设计、制造、选型应用、更换等环节中，均应充分考虑环境、气候等因素，以保证隔离开关在不同气象条件下具有较高的稳定可靠工作性能。
2变电站隔离开关的主要故障以及导致故障的原因分析2.1隔离开关控制回路故障隔离开关控制回路故障通常表现为以下几种情况，即直流回路出现接地、交流回路短路及各接点及按钮出现接触不良的情况。
220kV隔离开关常见故障的处理220kV隔离开关是电力系统中的重要设备，主要用于对电力线路进行隔离，以便在维护和检修电力设备时安全地进行操作。
隔离开关在长时间运行过程中也会出现一些常见的故障，这些故障如果不及时处理，可能会对电力系统的安全运行造成影响。
了解隔离开关常见故障的处理方法对于保障电力系统的稳定运行至关重要。
一、隔离开关机械部分故障的处理1. 接地刀闸不合闸：当接地刀闸不合闸时，首先需要检查接地刀闸的传动机构和连接杆件是否存在松动或磨损等现象，及时进行紧固或更换。
2. 机械连接部位破裂：隔离开关的机械连接部位常常承受较大的机械应力，容易出现破裂现象。
在发现机械连接部位破裂时，需要及时更换损坏的部件，并加强日常维护工作。
3. 机械接头击穿：在运行过程中，隔离开关的机械接头容易受到电击穿的影响，造成故障。
出现此类故障时，需要对机械接头进行绝缘处理，并重新安装。
1. 气体压力异常：220kV隔离开关的气体压力异常可能会导致设备运行不稳定，甚至发生爆炸等危险。
对此类故障，需要检查压力传感器及连线是否存在故障，及时更换损坏的部件。
2. 电气连接部分烧毁：隔离开关的电气连接部分常常受到高电压的影响，容易出现烧毁现象。
在出现烧毁故障时，需要首先切断电源，然后对受损部分进行更换和绝缘处理。
3. 线路阻抗异常：隔离开关所在的电力线路阻抗异常可能会导致设备无法正常运行。
对此类故障，需要通过仪器测试等手段对线路进行检测，及时发现并处理异常。
1. 操作手柄失灵：隔离开关的操作手柄失灵可能会导致设备无法正常操作。
对这种情况，需要对操作手柄和传动机构进行检查，及时进行维修或更换。
2. 操作机构堵塞：在长期使用中，隔离开关的操作机构可能会出现堵塞现象，导致开关不灵活。
对此类故障，需要及时进行清洁和润滑，保持操作机构的正常运转。
以上就是关于220kV隔离开关常见故障的处理方法，希望对大家在实际工作中有所帮助。
在实际操作过程中，我们要做好日常维护工作，及时发现和处理隔离开关的故障，以保障电力系统的安全稳定运行。
变电站隔离开关的常见故障分析与处理摘要：主要归纳了变电站隔离开关常见故障的类型，对不同故障类型的原因进行了深入分析，并提出相应的处理方法和预防措施。
关键词：变电站；隔离开关；常见故障分析；处理在电力网络中，为了安全，需要将带电运行的电气设备与停电检修或处于备用的设备隔离开来，必须有明确可见的、足够大的间断点。
隔离开关正是在电路中设置的这种间断点，以确保运行和检修安全。
此外，隔离开关也用来作为设备或电路的切换装置。
隔离开关在输、配电网中的用量很大，如何进行隔离开关的故障分析及处理，对电网的安全运行至关重要。
1.隔离开关的常见故障类型隔离开关作为电网中的主要设备，其运行中的异常现象，对电网的安全稳定运行会造成很大的威胁。
隔离开关的常见故障有: 触头发热、瓷柱电气和工艺性能不良。
2.隔离开关的常见故障原因分析及措施2.1触头发热隔离开关触头发热现象比较普遍，有的在60%额定负荷时温升就超过规定值。
下面以GW4－126系列隔离开关为例，其触头发热主要原因如下。
①触指弹簧性能指标不好隔离开关在合闸位置时，触指完全靠弹簧的拉紧作用来保证它与触头间有足够的接触压力和较小的接触电阻。
由于隔离开关运行时，长期处于合闸状态，这样就使触指弹簧长期处于拉伸状态。
如果弹簧质量不佳，性能指标达不到要求，则极容易产生疲劳，使触头与触指间接触压力减小，接触电阻增大，接触处将发热而导致温度升高，进而使弹簧受热，弹性指标继续降低。
如此恶性循环，最终失去弹性。
这样接触电阻将更大，温度急剧升高，最终导致隔离开关触头烧毁。
对触指弹簧性能指标不好引起的触头发热烧毁现象的处理方法主要是加强监视，尽可能地利用停电机会，仔细检查隔离开关导电回路的各个接点，尤其是触头与触指接触面处是否有过热、烧毁现象。
同时，要重点检查弹簧是否有疲劳现象。
先用肉眼检查一下弹簧的外观，无异常后，再用手捏两端的触指，看其弹性如何。
若手感不佳，可拆下来仔细检查、测试，如失去弹性应进行更换。
变电站隔离开关常见故障分析及处理付益强(广西电网有限责任公司百色供电局，广西百色533000)摘要：变电站是电网中非常关键的组成部分，要想电网能够正常稳定的运行，那么保障变电站的安全性是极为重要的。
影响变 电站正常运行工作的主要障碍就是隔离开关出现的故障所引发一系列问题。
变电站隔离开关的故障能够影响电网，并带来许多安 全隐患。
不解决好变电站隔离开关的故障问题，电力企业的整体利益也会受到不良的影响。
文章对变电站隔离开关的主要故障类 型进行总结和归纳，并对其产生故障的原因进行研究与分析，提出相应的有效的解决措施，以促进变电站的正常运行。
关键词：变电站；隔离开关；故障处理中图分类号：T M564.1 文献标志码：A文章编号：1672-3872 (2017) 08-0003-02要想更好的促进变电站的正常稳定的工作，做好变电站 的安全保障与有效维护是不可或缺的。
对变电站的维护工作 主要围绕对变电设备的检查，其中最容易出现故障的隔离开关 是最需要认真监测和维护的。
隔离开关对于电网电能的输送 与配给起着十分重要的作用，只有隔离开关正常稳定的运行，才能保障变电站的正常工作，才能确保电能电力的正常供给。
因此针对变电站隔离开关的故障进行深入的分析，以寻求科 学有效的解决方案是至关重要的。
1变电站隔离开关常见故障分析1.1变电站隔离开关控制回路故障隔离开关的回路故障问题是影响变电站正常工作运行的 主要障碍之一。
隔离开关出现故障的主要原因有两个：①在 隔离开关原始生产安装中，产品未达到规范标准，或者是在 隔离开关的安装过程中，没有科学合理的计划与安装，安装 完成后也没有进行细致的检查与故障修理，从而导致隔离开 关自身存在问题，为变电站正常运行埋下了隐患；②由于工 作性质，隔离开关需要长时间的工作运行，因此非常容易受 各种人为因素或自然因素的影响，从而受到不同程度的损伤。
变电站隔离开关控制回路的故障主要由以下几种类型：交流 回路短路情况、直流回路出现接地情况、各接点及按钮出现 接触不良的情况。
变电站220kV组合电器隔离开关闭锁关系问题探究发布时间：2022-07-06T06:43:12.763Z 来源：《福光技术》2022年14期作者：高文玲[导读] 目前，变电站内采用组合电器的比重不断增加，但存在设备厂家的发展不平衡，设备质量良莠不齐的问题。
泰安泰山高压开关有限公司山东泰安 271000摘要：目前，变电站内采用组合电器的比重不断增加，但存在设备厂家的发展不平衡，设备质量良莠不齐的问题。
深入分析总结在组合电器验收过程中，发现-4母线隔离开关与-47接地隔离开关闭锁关系存在设计缺陷，并提出改进设想，努力推动组合电器设备向着高质量、高可靠性的方向发展。
关键字：组合电器；隔离开关；闭锁关系随着我国经济的不断发展，对电力需求不断增加，对供电的可靠性要求也在不断提高。
为了适应经济设备的发展趋势，近几年，全国各地在不断地扩建、新建变电站，且大多采用组合电器设备（GIS）。
目前，国内外对组合电器带电异常检测的研究比较多，比如内部局部放电检测方法及定位研究、X 光探伤检测等，但对在验收过程中问题的研究相对较少，而验收作为送电的最后一道关卡，其重要程度可想而知。
至今，在组合电器验收过程中，发现了不少问题，有的是共性问题，比如接地不满足要求、快速接地刀闸没有直接接地、断路器与电流互感器共仓室等；最终，通过发现、分析、解决问题的方式，不断推动我国电力设备向着高质量、高可靠性的方向发展。
1 问题原因及解决措施分析 1.1 设备缺陷信息问题以国内某地区的220kV 变电站工程项目为例，在该工程项目现场验收工作开展期间，若电动操作对 -4母线隔离开关合闸，并进行 -47接地隔离开关操作，则 -47接地隔离开关能够有效合闸。
在现场电气指示方面显示的情况包括：-4母线隔离开关处于合位状态（红色）；-47接地隔离开关处于分闸状态（绿色）、为半离半合的状态。
在上述情况下，倘若相关运维工作人员对 -47接地隔离开关的具体机械状态不甚了解，且 -47接地隔离开关电器绝缘距离与相关规范标准要求不符，则在送电期间易诱发放电故障问题，从而出现带接地线送电状况，进一步使电网运行的稳定性及安全性受到严重影响。
工程技术科技创新导报 Science and Technology Innovation Herald86220kV母线侧隔离开关随着运行时间增加，同时受停电条件限制，通常会出线接头发热、机构卡涩、分合闸不到位、动静触头夹不紧，传动部件锈蚀等现象。
导致设备故障较为频发，往往为了处理缺陷，造成母线或出线线路的非计划停运，严重威胁电网安全运行。
1 隔离开关的结构、运动原理1.1 隔离开关的结构隔离开关供高压线路在有电压无负载时分、合线路，以及对被检修的高压母线、断路器等实现安全的电气隔离。
目前在我分部大量运行的西安西电高压开关有限责任公司生产的G W10型与山东泰开隔离开关有限公司生产的GW 22型隔离开关均为单柱单臂垂直伸缩式，由底座、支柱绝缘子、旋转绝缘子、导电系统、传动系统等部分组成。
其中导电系统主闸刀采用单臂伸缩式结构，由静触头、导电臂组成。
静触头由静触杆、钢芯铝绞线、导电板、母线夹具组成，静触杆为镀银铜管，导电板为镀银铝板。
导电臂由上导电管、连轴节、下导电管、基座组成。
动触头装在上导电管的顶部，触片有较长的接触面，接触压力由上导电管内部的顶压脱扣装置产生并保持稳定的压力值。
[1]1.2 隔离开关的运动原理西安西电G W 10型与山东泰开G W 22型隔离开关均采用CJ6型电动机操动机构。
该机构通过接头、连杆、法兰驱动旋转绝缘子转动90º，旋转绝缘子与基座上的伞齿轮相连，通过一对伞齿轮的啮合改变力的方向，由拐臂、连杆构成的四连杆系统带动下导电管在垂直面内转动。
下导电管内的齿条与齿轮箱内的齿轮可靠啮合，上导电管与连轴叉装配在一起，齿轮通过转轴带动连轴叉，从而带动上导电管随下导电管的转动作往复运动。
当隔离开关接近合闸时，齿轮箱顶端斜面接触滚轮并推动滚轮沿斜面向上运动，从而推动拉杆运动，使夹紧弹簧被压缩，使得触指平行夹紧静触头导电管，并保持适当压力，合闸运动结束;分闸操作过程与此相反，使上下导电管折叠，放置于基座上方，与静触头间形成清晰可见的垂直断口。
220kV变电站隔离开关故障分析与研究
发表时间：2017-11-03T17:16:04.420Z 来源：《基层建设》2017年第20期作者：曾美华
[导读] 摘要：本文主要针对220kV变电站隔离开关的故障展开了分析与研究，对隔离开关存在的问题作了详细的阐述，并给出了一系列的防范措施，以期能为有关方面的需要提供有益的参考和借鉴。
广东电网有限责任公司东莞供电局广东东莞 523000
摘要：本文主要针对220kV变电站隔离开关的故障展开了分析与研究，对隔离开关存在的问题作了详细的阐述，并给出了一系列的防范措施，以期能为有关方面的需要提供有益的参考和借鉴。
关键词：变电站；隔离开关；故障
所谓的隔离开关，是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的。
在220kv变电站隔离开关的实际应用中，隔离开关存在着一些问题，会影响着变电站的稳定运行，需要我们及时采取措施进行处理。
基于此，本文就220kV变电站隔离开关的故障进行了分析与研究，相信对有关方面的需要能有一定的帮助。
1 以前该隔离开关存在问题
GW4系列隔离开关导电回路接触不良及过热，GW4系列隔离开关的导电回路由带有条形触指和柱形触头的导电杆及两副座组成。
主要的接触部位是由触指组成的中间触头和接线座内的滚动接触。
在运行中这些接触部位均发生过过热现象，造成了主变压器停电或系统运行方式长期受到限制，严重影响了系统运行的灵活性和供电可靠性。
早期安装投运的GW4系列隔离开关，其2个支持转动绝缘子由于受到操作和引线的机械负荷等作用，均因发生断裂事故而造成大面积停电。
为此，在20世纪80年代初，曾采取了加装加固时支持绝缘子断裂的事故。
从停电后处理过热、接触不良等故障的经验来看，造成故障的主要原因有:
（1）隔离开关合闸时，因其触指弹簧长期处于受拉状态而疲劳，加上中间触指内进水，使弹簧严重生锈甚至锈断，造成触指接触压力下降，接触电阻上升，从而引起过热。
在检修时，曾发现许多早期投运产品的触指弹簧已锈断，条形触指因退火已变软和变形。
（2）条形触指与柱形触头接触不良。
从检修中发现出现该种问题的主要原因有以下几种情况:A条形触指与术形触头单边接触，接触面减少了一半，造成大电流通过时过热；B由于操作频繁，分、合闸过程中，触头间产生的电弧烧损接触面造成接触不良；C条形触指与触头块之间固定的螺栓松动，引起该触面接触不良而过热。
（3）条形触指与柱形触头长期处于分闸状态时受到大气污染，由于表面氧化及脏污物的作用在接触面上形成电阻率较高的覆盖层，使合闸后造成中间触头过热。
2 针对接触不良和过热的原因，采取如下改进和防止措施
（1）制造厂应保证条形触指有一定的强度，触指弹簧采用不锈钢或不易锈蚀的材料制造，同时厂方应注意提高导电回路各元件的组装工艺水平。
（2）对新投运的隔离开关，安装单位应对隔离开关的导电回路进行重点检查，例如解体检查中间触头及其触头弹簧是否完好、组装是否正确、条形触头的固定是否牢靠等。
调试时应注意防止中间触头合闸时单边接触。
（3）运行部门应注意加强巡视检查，以便及时发现导电回路发热问题，进行停电处理或改变运行方式，转移负荷电流；操作时应尽量采用电动操作，以减少分、合闸时触头间产生的电弧烧损时间，减轻触头的烧损。
（4）提高检修质量。
每年至少应对这种系列的隔离开关检修一次。
重点检查导电回路触头弹簧的弹性和锈触情况，更换失去弹性或锈蚀严重的触头弹簧；另外应重点检查触指有无变形、过热及变色等异常现象，并清扫接触面；对于烧损严重的条形触指及柱形触头应用砂纸修平，变形严重或因过热而退火变软的触指应予以更换。
接线座触头采用滚动接触，整个组件装于密封罩壳内。
一般情况下不易发现内部过热，在年度检修时，由于停电时间较短也不可能进行全部解体检修。
我们曾抽查了几台隔离开关的接线座，发现转动轴芯和滚轮间的接触面已氧化；有的二者咬得太紧，转动困难，机械磨损严重；测量发现其接触电阻也较大；罩壳内也因潮气浸入引发开口凝露而造成滚轮压簧等部件锈蚀。
3 针对触头发热采取如下改进及防护措施
（1）当检修时间有限时，应重点抽查接线座，有条件时应测量接线座的接触电阻，以监视其接触是否良好。
对接触电阻大的接线座应解体检修。
（2）对新安装的、特别是大额定电流的GW4系列隔离开关，应对接线座进行抽样解体检查、清洗或整个接触面并重新涂中性凡士林，更换变形的滚轮弹簧。
对运行年久的隔离开关应更换老化和破损的密封罩的密封圈，以防止进水。
（3）每次检修后应在接线端子上贴上示温片，用以监视运行中过热情况。
（4）建议厂家对接线座进行改造，把滚动接触改为铜辫子接触。
4 隔离开关传动系统的故障
根据统计分析，GW4系列隔离开关传动系统主要存在的问题:在合闸时柱形触头顶住条形触指，使隔离开关不能合闸；另外合闸时柱形触头常会顶住触头块。
在合闸时，两导电杆中心不是在一条线上而是呈“八”字形，使柱形触头与条形触指单边接触。
操作费力，有不平衡、卡滞和严重晃动现象。
操作传动系统部件损坏，如接头脱焊、拐臂断裂，连杆弯曲等。
主隔离开关与接地刀开关之间的机械联锁失灵。
上述这些问题，有些将造成导电回路接触不良，使支持绝缘子受到附加弯曲应力，甚至断裂；有些会导致隔离开关拒合和拒分，严重影响安全运行。
导致这些问题的主要原因分析如下：
（1）由于隔离开关条形触指弹簧锈断或弹性下降，使触头内条形触指的两边排列不整齐，各触指张开角度大小不一样，以致合闸时柱形触头被位于靠近触头中心线的条形触指顶住。
当采用电动合闸时，将造成被顶住的条形触指顶弯，使隔离开关合闸不到位，同时还使两支持绝缘子受到水平方向的应力。
曾发生过因此而造成支持绝缘子断裂的事故。
在检修时，曾发现条形触指排列参差不齐，甚至有的条形触指已处于自由状态的情况。
（2）操作时产生的冲击作用使传动系统的销子变形，轴孔因磨损而扩大，加上拉杆接头固定限位螺母松动，分合操作限位螺钉机械磨损等问题，造成导电杆合闸不到位或合过头，于是两导电杆便不在同一中心线上而是呈“八”字形。
另外由于转动支持绝缘子弯曲或绝缘子与法兰面不垂直，也会出现中间触头单面接触的情况。
（3）支持绝缘子弯曲及法兰面与绝缘子不垂直。
5 针对上述原因，建议采取如下对策
（1）制造厂应提高各部件的制造质量，如连杆接头应焊接牢固，且应保证接头与连杆在同一中心线上；拐臂应焊牢且应与垂直转动
轴相垂直；接地开关三相间水平转动轴的固定支撑板的轴孔和接头应在同一中心线上；一些转动限位磨损件应具有足够的强度。
（2）新投运的隔离开关应严格按厂方安装要求安装。
如三相间的水平传动拉杆应保证在同一水平面内，相间的传动拉杆还应保证在同一中心线上；对于接头焊弯曲的连杆应重新割焊；对由于制造或运输造成弯曲的同相间的水平传动拉杆应进行校直；对不在同一中心线上的接地开关相间联运转轴应重新割焊；当支持绝缘子弯曲时，应用垫片调整到正常，如仍不能达到调整要求时则应予以更换，这些问题应彻底解决。
新投动时由于传动系统加有润滑油，操作会较轻便，但时间一长即产生操作费力、卡滞及晃动现象。
（3）年度检修时，应着重检查、调整传动系统，检查各传动部件有无变形和损坏的情况，一经发现即应及时修整和更换。
另外应调整磨损的轴销及限位螺钉，检查各紧固螺母有无松动，给各传动部位加润滑油。
对于20世纪70年代投运的早期GW4系列隔离开关，由于其支持瓷绝缘子基座轴承内的润滑油已严重缺乏，若解体加润滑油，工作量太大且需停电的时间太长，此时可在轴承座两侧钻加油孔，安装上油嘴，再用高压油枪向轴承座内注入润滑油。
采用这一措施不仅可大大节约检修工时，而且以后或可在不停电时加润滑油，使隔离开关操作轻便，转动平衡，可大大减少卡滞现象出现且减小操作转动噪声。
（4）为解决合闸时柱形触头顶住条形触头或顶住触头块的问题，可调整两转动支持绝缘子的角度。
另外应更换条形触头的弹簧，并调整支持绝缘子与之垂直
图1为新改造完成的部分部件图片。
新型隔离开关改造完成后，通过运行，运转灵活可靠，操作机构无卡涩，触头无发热现象，操动机构的灵活性，电动、手动均能顺利操作，无卡涩；电气回路切换正确，电动机回路接线正常。
检查三相同期性及插入情况，符合产品的技术规定。
触头弹簧的弹性好、接触紧密；接触面加注新的导电膏；软连接铜片平整；导电杆无弯曲、表面无机械损伤；接线座平整光滑。
隔离开关动作无卡涩或接触不良。
6 结语
综上所述，变电站隔离开关若存在问题，将会严重影响供电的可靠性和电网的安全运行。
因此，为了保障变电站的稳定运行，我们需要科学分析隔离开关存在的问题，并采取有效的措施做好处理，以保障变电站的供电稳定。
参考文献
[1]夏寿鹏.浅析隔离开关发热原因及处理预防措施[J].中国新技术新产品.2011（04）.
[2]李桂琴.变电站隔离开关常见故障原因及处理方法分析[J].现代国企研究.2016（22）.。
