地下管线测试仪

地下管线工程测量中常用的测绘技术及其适用范围地下管线工程测量是一项非常重要的工作，它对于城市建设和现代化的推进有着重要的作用。

地下管线工程测量的目的是为了确定地下管线的位置、尺寸和形状，以便进行合理的设计和施工。

在地下管线工程测量中，常用的测绘技术有全站仪测量、激光测距仪测量和地理信息系统（GIS）等。

首先，全站仪测量是地下管线工程测量中常用的一种技术。

全站仪测量可以实现对地下管线的精确测量，包括管线的水平位置、垂直位置和倾斜角度等。

全站仪测量技术具有高精度、高效率等优点，适用于需要高精度测量的地下管线工程项目。

全站仪测量技术可以通过记录仪器上的数据进行处理和分析，生成精确的测量结果，并提供给设计和施工上使用。

另一种常用的测绘技术是激光测距仪测量。

激光测距仪测量是利用激光束的特性进行测量的一种技术。

它可以实现对地下管线的快速、精确的测量，包括管线的长度、深度和位置等。

激光测距仪测量技术具有高精度、非接触性和高效率等优点，适用于需要快速测量的地下管线工程项目。

激光测距仪测量技术可以通过将测量数据导入计算机进行处理和分析，生成测量结果，并提供给设计和施工上使用。

此外，地理信息系统（GIS）是一种集成和管理空间数据的计算机系统。

它可以用于地下管线工程测量中的数据管理和分析。

地理信息系统可以收集、存储、整理和展示地下管线的相关信息，包括管线的位置、属性和空间关系等。

地理信息系统可以提供对地下管线工程的全面了解和掌握，帮助设计和施工人员在管线敷设和维护中做出正确的决策。

除了上述的测绘技术，地下管线工程测量中还可以应用其他的测绘技术，例如地形测量、地下水位测量和地下雷达等。

地形测量可以帮助了解地下管线周围环境的地形特点，为施工提供参考。

地下水位测量可以帮助了解地下水位的变化情况，为管线敷设和维护提供依据。

地下雷达可以用于检测地下管线的存在和状态，为设计和施工提供数据支持。

综上所述，地下管线工程测量中常用的测绘技术包括全站仪测量、激光测距仪测量和地理信息系统等。

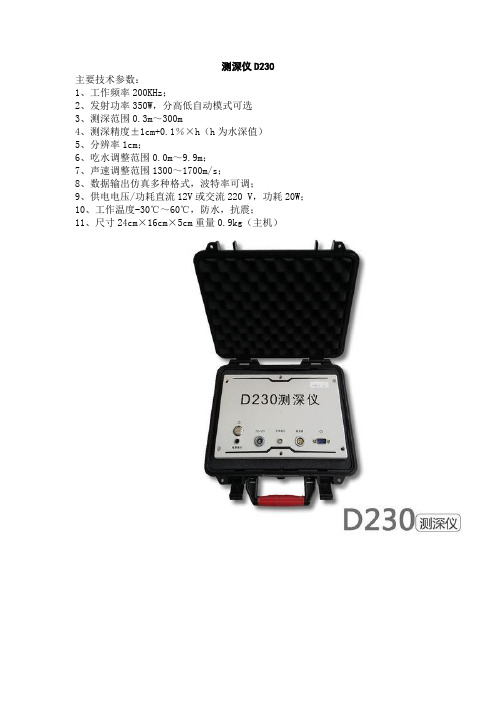

测深仪D230
主要技术参数：
1、工作频率200KHz；
2、发射功率350W，分高低自动模式可选
3、测深范围0.3m～300m
4、测深精度±1cm+0.1％×h（h为水深值）
5、分辨率1cm；
6、吃水调整范围0.0m～9.9m；
7、声速调整范围1300～1700m/s；
8、数据输出仿真多种格式，波特率可调；
9、供电电压/功耗直流12V或交流220 V，功耗20W；
10、工作温度-30℃～60℃，防水，抗震；
11、尺寸24cm×16cm×5cm重量0.9kg（主机）
地下管线测试仪RD8100
1、接收机技术参数
工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。

512Hz，640Hz，8kHz，33kHz四个探头频率。

测深范围：管线≤6米，探头≤15米
测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）
定位精度：± 5%
2、发射机技术参数
发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个
故障查找：可检测短路至不大于2兆欧间的对地绝缘故障
输出功率：小于等于10瓦，具有瞬间过压保护功能，最高输出电压90伏
万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。

管道检测设备介绍及检测方案管道检测是管道安全管理的重要组成部分，对于保护管道的安全性以及预防事故起到了举足轻重的作用。

随着科技的发展，越来越多的高效、精准的管道检测设备得到了广泛应用。

本文将介绍一些常见的管道检测设备以及相应的检测方案。

1. 管线探测仪管线探测仪是一种用于检测地下管线的设备。

它具有快速、高效、精准的特点，可以精确地检测到管线的位置、深度以及管道报警器的状态等信息。

其工作原理是利用地磁、电磁波或者声波等信号对管线进行定位和探测。

使用管线探测仪进行管道检测时，需要事先制定相关的检测计划，并对管线进行标记和分类。

在实际检测过程中，需要配备专业的检测人员进行操作，并对检测结果进行数据分析和统计。

管线探测仪的应用范围非常广泛，主要用于城市地下管网、石油化工行业、金属管道等领域。

2. 超声波检测仪超声波检测仪是一种利用声波进行检测的设备，主要用于检测管道的缺陷、泄漏、裂纹等问题。

超声波检测仪工作原理是向被测体发送超声波信号，然后通过接收探测器接收反射波，从而分析出管道内部是否存在缺陷。

在实际使用中，超声波检测仪具有快速、无损、灵敏度高等优点，被广泛应用于建筑工程、航空航天行业、机械制造等领域，以及在一些特殊的管道检测领域中具有独特的优势。

3. 管道内窥镜设备管道内窥镜设备是一种可穿越管道内部进行检测的设备，主要用于检测管道是否存在裂纹、腐蚀、碰撞、连接是否牢固等问题。

管道内窥镜设备分为硬性内窥镜和软性内窥镜两种类型，工作原理是通过显微镜头组成的探头进行管道检测。

在实际应用中，管道内窥镜设备十分灵活且精准，因此被广泛应用于建筑工程、石油化工行业、电力系统等领域。

4. 管道流量计管道流量计是一种用于测量管道内液体或气体流量的设备。

主要根据热量、压差、超声波、质量等原理进行测量。

管道流量计可以测量管道内部的流速、密度、压力、温度等参数，从而精准地计量管道的流量，并提供可靠的流量计量数据。

在实际应用中，管道流量计主要用于化工、石油、天然气、水务、供热等领域，以及工业生产和民用建筑等行业。

导向仪在地下管线探测中的应用
导向仪是一种根据地磁场进行定位的设备，可以在地下管线探测中发挥重要作用。

它能够精确定位管道的位置、深度和方向，并对管道进行快速有效的探测，能够帮助专业人员更加准确地进行地下管线的勘察和维修工作，提高工作效率。

现在，越来越多的城市在开展地下管线勘察和维修工作，而地下管线的情况复杂多变，很容易出现走失、被破坏和造成其他问题。

而导向仪可以有效地帮助工作人员快速检测到管道的位置和方向，避免瓶颈点的处理问题给勘察工作带来困难。

导向仪能够避免盲目开挖，提高管道寻找的准确性，有效降低了勘察和维修工作的难度和成本。

原本需要手摸找管的情况，现在被导向仪扫描得一目了然，且获得的信息更加精确。

比如，一些深埋在地下的管道，如果通过传统的勘察手段很难找到准确的位置，但凭借导向仪，管道的位置和深度等信息都能够准确测量，并得到可靠的检测结果。

同时，导向仪还具有自动跟踪的特点，能够实时更新管道的位置和方向，大大提高了工作的效率和安全性。

尤其是在管道破裂和污水泄漏等应急处理工作中，导向仪更加发挥其不可替代的作用。

除此之外，导向仪还具有数据记录和输出功能，可以将勘察结果储存到计算机上，并能通过使用特殊软件来分析和处理数据，为后续的工作提供有力的依据。

这方面的发展使得地下
管线勘察和维修工作变得更加自动化、高效化，也为低碳环保发展做出了贡献。

总之，导向仪在地下管线探测中的应用显著，凭借其高精度、高效率、可靠性等特点，不仅提高了勘察和维修工作的水平，也极大地提高了数据处理和分析的精度和效率，为规范地下管线管理和保护提供了有力的支持。

惯性导向（陀螺）仪在非开挖地下管线测量中的应用摘要：牵引管施工技术作为一种成熟的地下管线施工技术,因其施工方便,对地面交通影响小等特点近年来频频应用在地下管线施工中，如何准确的采集牵引施工的管线的平面位置和高程数据是传统测绘工作的难点。

据此，介绍了一种新型的测量牵引管空间位置的仪器——惯性导向（陀螺）仪，本文简要介绍陀螺仪的原理，硬件组成，软件组成，结合实际测试数据，阐述了其在地下管线数据采集中的应用，并与全站仪实测数据和管线钻探仪的施工导向数据相比较，结果表明，该方法能够满足地下管线数据采集的要求，具有简便,高效，可靠的特点，是传统地下管线数据采集方法的有力补充。

关键词：陀螺仪;牵引管;测试;比较0引言随着国务院办公厅《关于加强城市地下管线建设管理的指导意见》的下发，各城市都相继开展了地下管线的普查及后继管理工作。

众所周知，现势性强的地下管网信息资料为领导决策、城乡规划、城乡建设提供详实依据，必须对地下管线信息系统中的管线数据实施动态更新才能确保管线数据的现势性。

因此规划主管部门在加强管线规划管理同时要加强管线竣工测量数据采集的管理。

1传统的地下管线定位的方法和局限性目前，传统的地下管线物探的主要方法是电磁法，电磁波法，磁法，地震波法等，最常用的是电磁法，代表性仪器是地下管线探测仪，其原理是发射机发射电磁波，管线接收到发射机的电磁波后向远处传播，接收机根据接收到的远处的电磁波的信号强弱来定位。

此种方法有多种局限性1、仅适用于金属管线，非金属管线此种方法行不通2、此种方法难以跨越大的地形障碍，过河、过路、过建筑物的管线将没办法探测，3、管线埋设得越深，地面接收到管线辐射的电磁波越弱，探测的精度越低。

埋深超10米的管线用此种方法行不通。

4、受周边电磁波干扰大，管线埋设复杂的地段对管线的位置和埋深很容易造成误判。

2陀螺仪的原理旋转物体的旋转轴所指的方向在不受外力作用时是不会改变的，根据此原理制成的仪器就叫做陀螺仪，现代陀螺仪是一种能够精确测定物体方位的仪器，是一种惯性导航仪器。

Gmry 3000的测试范围
Gmry 3000地下管线探测仪多频率、大功率、低功耗地下管线探测仪（地下管道探测仪）是公司在功能型地下管线探测仪和距离型地下管线探测仪的基础上研制开发成功的新一代功能强大的地下管线探测仪。

Gmry 3000地下管线探测仪（地下管道探测仪）设计集中考虑提高地下管道定位仪的准确性和效率。

Gmry 3000地下管线探测仪（地下管道探测仪）提供宽泛的频率范围，通过配置功能很强的发射机及操作简单的接收机，采用多频探测技术十分便于现场操作，通过选择最佳频率，准确地进行地下管线定位。

帮助您快速找到埋藏于地下的电话线、光缆、CATV、电力线、煤气管道、燃气管道、给排水管道。

Gmry 3000地下管道探测仪自动化程度高，即使是非专业人员使用，也可以获得专业的探测效果。

SL—2818地下管道防腐层探测检漏仪操作步骤1、仪器充电；1）发射机充电：首先打开发射机机箱，然后把笔记本式电源充电器输出端插到发射机右下端充电插孔最后将充电器220V输入插头插到交流220V供电插座。

此时充电器上的指示灯显示红色，充电时间视电池容量决定，无须专人看管，充电结束后电源上的指示灯由原来的红色变成绿色，即完成自动充电（充电时发射机必须处于关机状态）。

2）接收机充电：首先将小充电器的两个输出插头分别插到接收机左侧充电插孔内，然后把另一端直接插到~220V电源插座，这时接收机前面充电指示亮着，待充电结束后指示灯会自动熄灭。

2、发射机操作1）输出线的连接。

首先将两根输出线的同一端分别接到发射机右上部两个输出孔内，然后将其中一根的红夹子接到被测管道上（如阀门、调压箱、或阴保测试桩，夹子与管道的导电性一定要好）另一根黑夹子线放开后连接接地钎在与被测管道垂直方向接地（接地要选择相对潮湿的土壤，接地电阻越小越好，西部地区可考虑其他方法降阻切不可利用其他金属管线做接地）。

2）设置。

先按开机键开机，首先是电压检查，显示屏的下边有一排，最后一个对应就是电池当前的电压。

标准电压应是14.8V如低于11V就需要充电。

然后调节模式键和信号键使显示屏左边的两个对应到“中”的位置。

3）调节测量键使显示屏上边的指到W下面。

然后调节使功率达到10~15W即可。

3、探管仪操作1）定位：先把探棒插到探管仪右侧探头输入，然后开机，显示屏左边显示电池电压（应>7.4V,如低于6.5V则开不了机就须充电后再使用）显示屏右边显示的是探头接收到的信号值，接着选择探管定位方法，选用极大值法时就将探杆下端的探头扳成与地面平行；选用极小值法时探头与地面垂直。

然后调节使得最大数值在800~900左右。

极大值法定位时在管线上方数值最大，极小值法定位时在管线上方数值最小。

2）测深：首先定出管道正上方位置，然后将探头扳成45度调整好角度（探头底端要指向管道）从管道正上方延着管道垂直方向平移找到一个最小点，那么从管道正上方到这个最小点之间的距离（用尺量）即为管道的中心埋深。

管线仪探测管线的定深方法
管线仪探测管线的定深方法有以下几种：
1. 超声波测距法：利用超声波的传播速度和传播时间差来测量管线的深度。

通过在管线上方发射超声波，并接收到反射回来的超声波，根据超声波传播速度和发送与接收之间的时间差，可以计算出管线的距离和深度。

2. 磁力法：利用磁力感应原理，测量地表上产生的磁场的变化来确定管线的位置和深度。

通过在管线附近放置磁场感应器，并测量到的磁场强度的变化，可以计算出管线的深度。

3. 电磁法：利用交变电磁场与管线互作用的原理来测量管线的深度。

通过在地表上放置电磁发射器和接收器，测量到的电磁场的强度和相位的变化，可以推断出管线的深度和位置。

4. 地质雷达法：利用地质雷达设备发射高频电磁波，通过测量地下反射回来的电磁波的特征，推断出管线的深度和位置。

地质雷达法可以非侵入性地测量地下管线，对于较深的管线也有较好的探测效果。

这些方法在管线探测中经常被使用，具体的选择视探测的管线类型、深度和环境条件来决定。

地下管线测量和定位的方法和工具一、引言地下管线系统是现代城市基础设施的重要组成部分，包括供水、排水、天然气、电力、通信等。

在城市建设和维护过程中，了解地下管线的准确位置至关重要，以避免无意间损坏管线，造成不必要的耗费和安全隐患。

本文将探讨地下管线测量和定位的方法和工具，以帮助读者理解并合理应用相关技术。

二、非破坏性检测方法非破坏性检测方法是目前常用的一种测量和定位地下管线的技术手段。

它通过利用电磁、声波、地质雷达等原理，对地下管线的位置进行识别和测量，而无需进行地面开挖。

其中最常用的非破坏性检测方法包括地质雷达、电磁探测仪和声纳探测仪。

1. 地质雷达地质雷达是利用高频雷达信号对地下物体进行探测的仪器。

它能够检测到地下的金属、非金属管线以及其他物体的存在，并通过分析信号反射的特征，确定管线的位置。

地质雷达具有较高的定位精度，可以识别管线的走向、深度和材质，但在复杂地质环境下的应用较受限制。

2. 电磁探测仪电磁探测仪利用电磁信号对地下金属管线进行定位。

它通过发射电磁波来诱发管线产生感应电流，从而识别出管线的位置。

电磁探测仪的优点是操作简便、反应速度快，适用于较大范围的地下管线检测，但在非金属管线的定位上有一定的局限性。

3. 声纳探测仪声纳探测仪是一种利用声波对地下管线进行检测的设备。

它通过发射声音信号，利用声波在地下的传播速度和特性，确定管线的存在和位置。

声纳探测仪适用于各类管线的探测，但在城市环境中，由于大量噪音的干扰，其精度和稳定性可能受到影响。

三、全站仪测量方法除了非破坏性检测方法，全站仪也被广泛应用于地下管线的测量和定位。

全站仪是一种综合了测角、测距和测高等功能的仪器，通过测量地面上不同点与目标的坐标和高程，来计算出地下管线的位置。

全站仪的测量方法相对比较复杂，需要在地表上设置多个控制点，并利用全站仪测量这些控制点的坐标和高程数据，再根据地下管线与控制点之间的位置关系，进行计算和推断，从而确定地下管线的位置。
