500kV隔离开关故障分析及处理(新版)

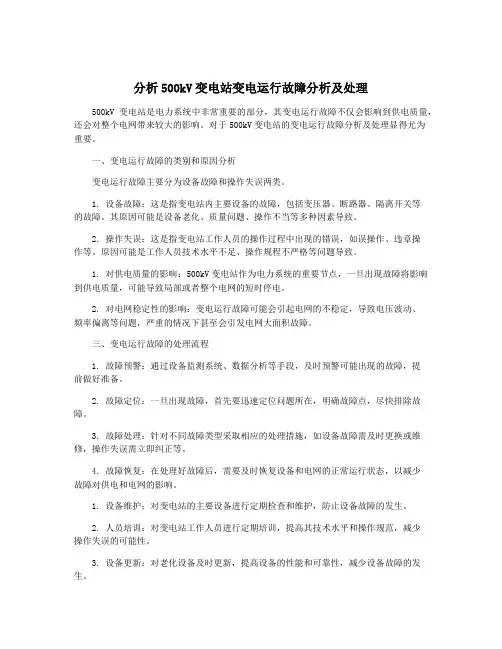

分析500kV变电站变电运行故障分析及处理500kV变电站是电力系统中非常重要的部分，其变电运行故障不仅会影响到供电质量，还会对整个电网带来较大的影响。

对于500kV变电站的变电运行故障分析及处理显得尤为重要。

一、变电运行故障的类别和原因分析变电运行故障主要分为设备故障和操作失误两类。

1. 设备故障：这是指变电站内主要设备的故障，包括变压器、断路器、隔离开关等的故障。

其原因可能是设备老化、质量问题、操作不当等多种因素导致。

2. 操作失误：这是指变电站工作人员的操作过程中出现的错误，如误操作、违章操作等。

原因可能是工作人员技术水平不足、操作规程不严格等问题导致。

1. 对供电质量的影响：500kV变电站作为电力系统的重要节点，一旦出现故障将影响到供电质量，可能导致局部或者整个电网的短时停电。

2. 对电网稳定性的影响：变电运行故障可能会引起电网的不稳定，导致电压波动、频率偏离等问题，严重的情况下甚至会引发电网大面积故障。

三、变电运行故障的处理流程1. 故障预警：通过设备监测系统、数据分析等手段，及时预警可能出现的故障，提前做好准备。

2. 故障定位：一旦出现故障，首先要迅速定位问题所在，明确故障点，尽快排除故障。

3. 故障处理：针对不同故障类型采取相应的处理措施，如设备故障需及时更换或维修，操作失误需立即纠正等。

4. 故障恢复：在处理好故障后，需要及时恢复设备和电网的正常运行状态，以减少故障对供电和电网的影响。

1. 设备维护：对变电站的主要设备进行定期检查和维护，防止设备故障的发生。

2. 人员培训：对变电站工作人员进行定期培训，提高其技术水平和操作规范，减少操作失误的可能性。

3. 设备更新：对老化设备及时更新，提高设备的性能和可靠性，减少设备故障的发生。

4. 预防措施：对于已知的故障隐患，需采取相应的预防措施，减少故障的发生概率。

500kV变电站的变电运行故障是电力系统中需要引起高度重视的问题。

通过对故障的分类分析、影响分析、处理流程和防范措施的研究，可以有效降低故障对电力系统的影响，保障电网的安全稳定运行。

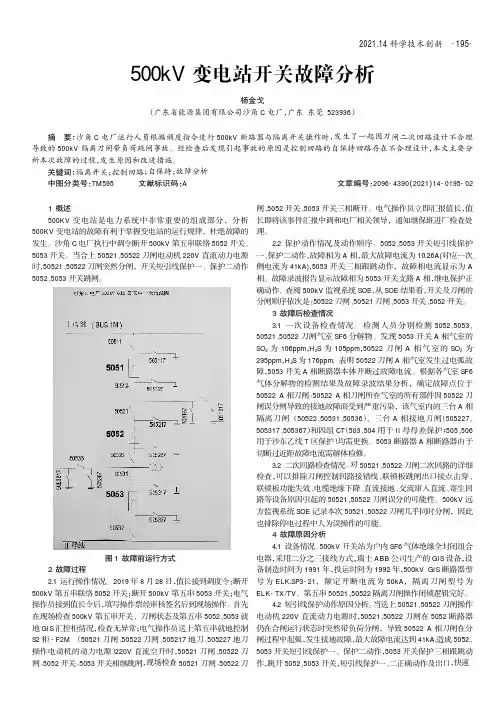

2021.14科学技术创新500kV变电站开关故障分析杨金戈（广东省能源集团有限公司沙角C电厂，广东东莞523936）1概述500KV变电站是电力系统中非常重要的组成部分，分析500KV变电站的故障有利于掌握变电站的运行规律，杜绝故障的发生。

沙角C电厂执行中调令断开500kV第五串联络5052开关、5053开关。

当合上50521、50522刀闸电动机220V直流动力电源时，50521、50522刀闸突然分闸，开关短引线保护一、保护二动作5052、5053开关跳闸。

图1故障前运行方式2故障过程2.1运行操作情况。

2019年8月28日，值长接到调度令：断开500kV第五串联络5052开关；断开500kV第五串5053开关；电气操作员接到值长令后，填写操作票经审核签名后到现场操作。

首先在现场检查500kV第五串开关、刀闸状态及第五串5052、5053就地GIS汇控柜情况，检查无异常；电气操作员送上第五串就地控制S2柜-F2M（50521刀闸、50522刀闸、505217地刀、505227地刀操作电动机的动力电源）220V直流空开时，50521刀闸、50522刀闸、5052开关、5053开关相继跳闸，现场检查50521刀闸、50522刀闸、5052开关、5053开关三相断开。

电气操作员立即汇报值长，值长即将该事件汇报中调和电厂相关领导，通知继保班进厂检查处理。

2.2保护动作情况及动作顺序。

5052、5053开关短引线保护一、保护二动作，故障相为A相，最大故障电流为10.26A(对应一次侧电流为41kA)，5053开关三相跟跳动作，故障相电流显示为A 相。

故障录波报告显示故障相为5053开关支路A相，继电保护正确动作。

查阅500kV监视系统SOE，从SOE结果看，开关及刀闸的分闸顺序依次是：50522刀闸、50521刀闸、5053开关、5052开关。

3故障后检查情况3.1一次设备检查情况。

检测人员分别检测5052、5053、50521、50522刀闸气室SF6分解物。

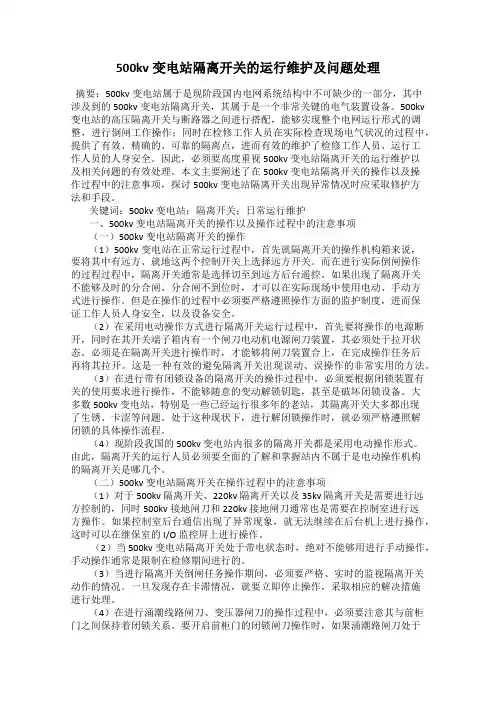

500kv变电站隔离开关的运行维护及问题处理摘要：500kv变电站属于是现阶段国内电网系统结构中不可缺少的一部分，其中涉及到的500kv变电站隔离开关，其属于是一个非常关键的电气装置设备。

500kv 变电站的高压隔离开关与断路器之间进行搭配，能够实现整个电网运行形式的调整，进行倒闸工作操作；同时在检修工作人员在实际检查现场电气状况的过程中，提供了有效、精确的、可靠的隔离点，进而有效的维护了检修工作人员、运行工作人员的人身安全。

因此，必须要高度重视500kv变电站隔离开关的运行维护以及相关问题的有效处理。

本文主要阐述了在500kv变电站隔离开关的操作以及操作过程中的注意事项，探讨500kv变电站隔离开关出现异常情况时应采取修护方法和手段。

关键词：500kv变电站；隔离开关；日常运行维护一、500kv变电站隔离开关的操作以及操作过程中的注意事项（一）500kv变电站隔离开关的操作（1）500kv变电站在正常运行过程中，首先就隔离开关的操作机构箱来说，要将其中有远方、就地这两个控制开关上选择远方开关。

而在进行实际倒闸操作的过程过程中，隔离开关通常是选择切至到远方后台遥控。

如果出现了隔离开关不能够及时的分合闸、分合闸不到位时，才可以在实际现场中使用电动、手动方式进行操作。

但是在操作的过程中必须要严格遵照操作方面的监护制度，进而保证工作人员人身安全，以及设备安全。

（2）在采用电动操作方式进行隔离开关运行过程中，首先要将操作的电源断开，同时在其开关端子箱内有一个闸刀电动机电源闸刀装置，其必须处于拉开状态。

必须是在隔离开关进行操作时，才能够将闸刀装置合上，在完成操作任务后再将其拉开。

这是一种有效的避免隔离开关出现误动、误操作的非常实用的方法。

（3）在进行带有闭锁设备的隔离开关的操作过程中，必须要根据闭锁装置有关的使用要求进行操作，不能够随意的变动解锁钥匙，甚至是破坏闭锁设备。

大多数500kv 变电站，特别是一些已经运行很多年的老站，其隔离开关大多都出现了生锈、卡涩等问题。

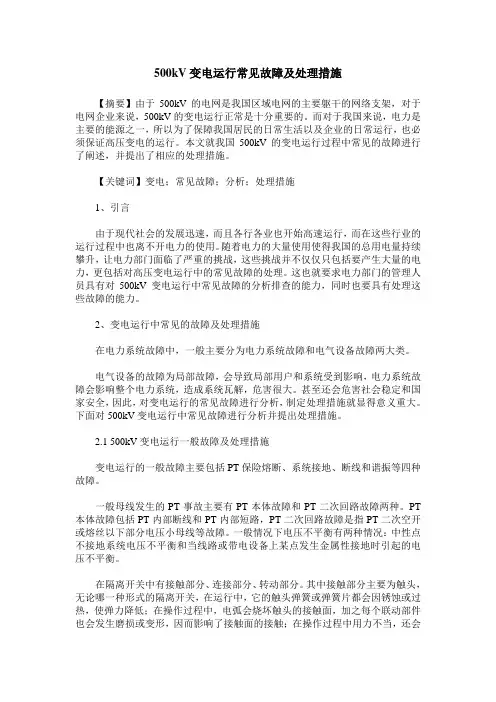

500kV变电运行常见故障及处理措施【摘要】由于500kV的电网是我国区域电网的主要躯干的网络支架，对于电网企业来说，500kV的变电运行正常是十分重要的。

而对于我国来说，电力是主要的能源之一，所以为了保障我国居民的日常生活以及企业的日常运行，也必须保证高压变电的运行。

本文就我国500kV的变电运行过程中常见的故障进行了阐述，并提出了相应的处理措施。

【关键词】变电；常见故障；分析；处理措施1、引言由于现代社会的发展迅速，而且各行各业也开始高速运行，而在这些行业的运行过程中也离不开电力的使用。

随着电力的大量使用使得我国的总用电量持续攀升，让电力部门面临了严重的挑战，这些挑战并不仅仅只包括要产生大量的电力，更包括对高压变电运行中的常见故障的处理。

这也就要求电力部门的管理人员具有对500kV变电运行中常见故障的分析排查的能力，同时也要具有处理这些故障的能力。

2、变电运行中常见的故障及处理措施在电力系统故障中，一般主要分为电力系统故障和电气设备故障两大类。

电气设备的故障为局部故障，会导致局部用户和系统受到影响，电力系统故障会影响整个电力系统，造成系统瓦解，危害很大。

甚至还会危害社会稳定和国家安全，因此，对变电运行的常见故障进行分析，制定处理措施就显得意义重大。

下面对500kV变电运行中常见故障进行分析并提出处理措施。

2.1 500kV变电运行一般故障及处理措施变电运行的一般故障主要包括PT保险熔断、系统接地、断线和谐振等四种故障。

一般母线发生的PT事故主要有PT本体故障和PT二次回路故障两种。

PT 本体故障包括PT内部断线和PT内部短路，PT二次回路故障是指PT二次空开或熔丝以下部分电压小母线等故障。

一般情况下电压不平衡有两种情况：中性点不接地系统电压不平衡和当线路或带电设备上某点发生金属性接地时引起的电压不平衡。

在隔离开关中有接触部分、连接部分、转动部分。

其中接触部分主要为触头，无论哪一种形式的隔离开关，在运行中，它的触头弹簧或弹簧片都会因锈蚀或过热，使弹力降低；在操作过程中，电弧会烧坏触头的接触面，加之每个联动部件也会发生磨损或变形，因而影响了接触面的接触；在操作过程中用力不当，还会使接触面位置不正，造成触头压力不足等。

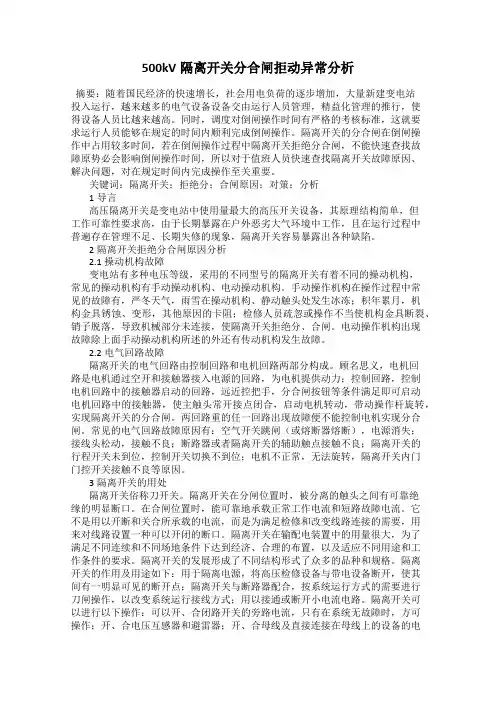

500kV隔离开关分合闸拒动异常分析摘要：随着国民经济的快速增长，社会用电负荷的逐步增加，大量新建变电站投入运行，越来越多的电气设备设备交由运行人员管理，精益化管理的推行，使得设备人员比越来越高。

同时，调度对倒闸操作时间有严格的考核标准，这就要求运行人员能够在规定的时间内顺利完成倒闸操作。

隔离开关的分合闸在倒闸操作中占用较多时间，若在倒闸操作过程中隔离开关拒绝分合闸，不能快速查找故障原势必会影响倒闸操作时间，所以对于值班人员快速查找隔离开关故障原因、解决问题，对在规定时间内完成操作至关重要。

关键词：隔离开关；拒绝分；合闸原因；对策；分析1导言高压隔离开关是变电站中使用量最大的高压开关设备，其原理结构简单，但工作可靠性要求高，由于长期暴露在户外恶劣大气环境中工作，且在运行过程中普遍存在管理不足、长期失修的现象，隔离开关容易暴露出各种缺陷。

2隔离开关拒绝分合闸原因分析2.1操动机构故障变电站有多种电压等级，采用的不同型号的隔离开关有着不同的操动机构，常见的操动机构有手动操动机构、电动操动机构。

手动操作机构在操作过程中常见的故障有，严冬天气，雨雪在操动机构、静动触头处发生冰冻；积年累月，机构金具锈蚀、变形，其他原因的卡阻；检修人员疏忽或操作不当使机构金具断裂、销子脱落，导致机械部分未连接，使隔离开关拒绝分、合闸。

电动操作机构出现故障除上面手动操动机构所述的外还有传动机构发生故障。

2.2电气回路故障隔离开关的电气回路由控制回路和电机回路两部分构成。

顾名思义，电机回路是电机通过空开和接触器接入电源的回路，为电机提供动力；控制回路，控制电机回路中的接触器启动的回路，远近控把手，分合闸按钮等条件满足即可启动电机回路中的接触器，使主触头常开接点闭合，启动电机转动，带动操作杆旋转，实现隔离开关的分合闸。

两回路重的任一回路出现故障便不能控制电机实现分合闸。

常见的电气回路故障原因有：空气开关跳闸（或熔断器熔断），电源消失；接线头松动，接触不良；断路器或者隔离开关的辅助触点接触不良；隔离开关的行程开关未到位，控制开关切换不到位；电机不正常，无法旋转，隔离开关内门门控开关接触不良等原因。

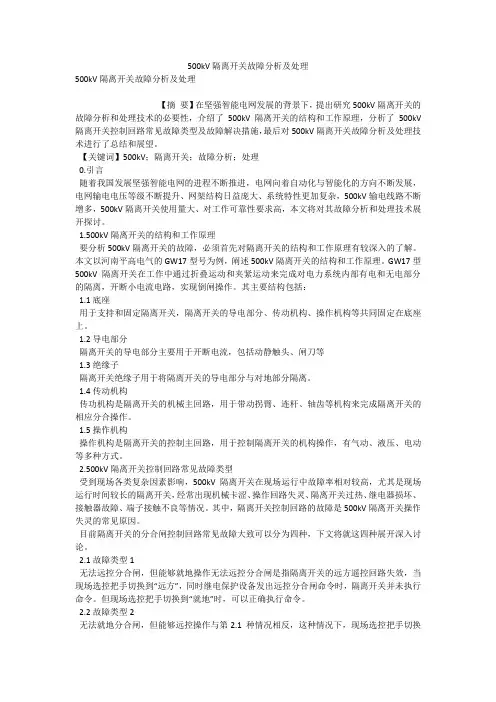

500kV隔离开关故障分析及处理500kV隔离开关故障分析及处理【摘要】在坚强智能电网发展的背景下，提出研究500kV隔离开关的故障分析和处理技术的必要性，介绍了500kV隔离开关的结构和工作原理，分析了500kV 隔离开关控制回路常见故障类型及故障解决措施，最后对500kV隔离开关故障分析及处理技术进行了总结和展望。

【关键词】500kV；隔离开关；故障分析；处理0.引言随着我国发展坚强智能电网的进程不断推进，电网向着自动化与智能化的方向不断发展，电网输电电压等级不断提升、网架结构日益庞大、系统特性更加复杂，500kV输电线路不断增多，500kV隔离开关使用量大、对工作可靠性要求高，本文将对其故障分析和处理技术展开探讨。

1.500kV隔离开关的结构和工作原理要分析500kV隔离开关的故障，必须首先对隔离开关的结构和工作原理有较深入的了解。

本文以河南平高电气的GW17型号为例，阐述500kV隔离开关的结构和工作原理。

GW17型500kV隔离开关在工作中通过折叠运动和夹紧运动来完成对电力系统内部有电和无电部分的隔离，开断小电流电路，实现倒闸操作。

其主要结构包括：1.1底座用于支持和固定隔离开关，隔离开关的导电部分、传动机构、操作机构等共同固定在底座上。

1.2导电部分隔离开关的导电部分主要用于开断电流，包括动静触头、闸刀等1.3绝缘子隔离开关绝缘子用于将隔离开关的导电部分与对地部分隔离。

1.4传动机构传功机构是隔离开关的机械主回路，用于带动拐臂、连杆、轴齿等机构来完成隔离开关的相应分合操作。

1.5操作机构操作机构是隔离开关的控制主回路，用于控制隔离开关的机构操作，有气动、液压、电动等多种方式。

2.500kV隔离开关控制回路常见故障类型受到现场各类复杂因素影响，500kV隔离开关在现场运行中故障率相对较高，尤其是现场运行时间较长的隔离开关，经常出现机械卡涩、操作回路失灵、隔离开关过热、继电器损坏、接触器故障、端子接触不良等情况。

500kV变电所变电运行中的故障分析与处理500kV变电所是电力系统中的重要组成部分，负责将输电线路的高电压转换为适合用户使用的低电压。

在变电所的运行过程中，可能会发生各种故障，如设备损坏、电气问题等。

本文将对500kV变电所变电运行中常见的故障进行分析与处理。

1. 设备故障设备故障是变电所运行中最常见的故障类型之一。

变压器的绕组可能会出现短路或接地故障，导致变压器无法正常工作。

隔离开关、断路器等其他设备也可能因为电气故障或机械故障而损坏，造成电力系统的停电。

对于设备故障，首先需要及时进行检修或更换损坏的设备。

在检修过程中，需要先切断故障设备与电力系统的连接，确保工作人员的安全。

然后，检查设备的电气和机械部分，找出故障原因。

根据故障原因，进行修理或更换所需部件。

2. 电气故障电气故障是变电所运行中另一个常见的故障类型。

由于过载或短路，导致电网电压不稳定或电流过大。

电气故障可能导致设备损坏，甚至引发火灾等事故。

针对电气故障，需要及时检测和排除故障。

可以通过使用电气设备来监测电流和电压的变化。

如果出现异常，应立即切断故障设备与电力系统的连接，并寻找故障原因。

有时，电气故障可能是由于电线的绝缘老化或局部击穿等问题引起的，需要进行绝缘检测和修复。

还可以根据故障原因，采取相应的措施，如增加容量、改进接地系统等，以预防故障再次发生。

3. 其他故障除了设备故障和电气故障外，还有一些其他类型的故障可能会发生在500kV变电所中。

天气极端情况下，如暴风雨或冰雪天气，可能会造成输电线路的断裂或设备的受损；动物进入变电所也可能引发故障。

对于这些情况，需要及时采取措施修理或防止进一步损坏。

在天气极端情况下，可以考虑增加设备的防护措施或设置防护罩。

对于动物侵入的情况，可以采取安装防护网或加强安全措施等方法。

500kV变电所变电运行中的故障包括设备故障、电气故障和其他故障。

针对这些故障，需要及时检修或更换损坏设备，进行故障原因的分析，并采取相应的措施预防故障再次发生。

编订：__________________单位：__________________时间：__________________500kV隔离开关故障分析及处理(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4819-30 500kV隔离开关故障分析及处理(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

温州电业局500kV瓯海变电站50522隔离开关型号为SSBⅢ-AM-550/3150，荷兰MG公司制造，20xx年出厂，20xx年6月投入运行。

这是由国内引进的第1组西门子公司制造的隔离开关，自投运以后，曾多次出现分、合闸不到位故障，造成瓯海变电站2号主变多次停役检修，但仍未能彻底解决所存在的问题。

2004-01-02，该隔离开关在运行中发生触头烧毁，给电网安全运行造成严重影响。

1 故障经过2004-01-02，瓯海变电站因扩建工作需要，要求将运行中的500kVI母、II母均改为母线检修。

当时瓯海变电站500kV系统运行方式是一线一变，2号主变、双瓯5463线、5051、5052、5053开关间隔均为运行，500kV系统主接线如图1所示，华东调度要求5051及5053开关由运行改冷备用。

瓯海变电站在拉开5051开关后，发现50522隔离开关A相靠开关侧触头出现燃弧，发热温度达到400℃(红外测温)，当时负荷为40万kW。

2020年第24期/总第318期0引言接地开关、隔离开关是550kV GIS 的重要组成部分，接地开关用于在安装维护期间把GIS 的各个对地绝缘部分接地，以便保护人身安全。

隔离开关可以隔离电路，同接地一起实现对高压输电线路和电气设备的控制、保护和检修。

在实际GIS 运行过程中，接地开关、隔离开关最常见的故障为操作机构拒动问题，而在三门核电现场出现了操作机构延时动作故障，本文对三门核电接地开关、隔离开关操作机构延时动作问题进行故障分析，并进行故障处理及改进优化。

1550kV GIS 接地开关、隔离开关操作原理介绍图1控制原理图三门核电500kV GIS 接地开关、隔离开关采用三相独立的DH 型电动操作机构，控制原理图见图1，合分闸信号，同时作用在ABC 三相单独的合闸继电器ZJ1A/B/C 或分闸继电器ZJ2A/B/C 。

三相合闸或分闸继电器动作后，继电器本身一副辅助触点（13-14）会形成自锁，保持继电器供电，继电器另有辅助触点（1-2、3-4、5-6）会接通电机控制回路，使得ABC 三相电动操作机构电机动作。

而接地开关、隔离开关合闸或分闸到位后，会带动辅助开关S0动作，切断合闸或分闸继电器回路，从而切断电机控制回路。

2故障现象描述三门核电500kV GIS 在执行设备停复役及维护过程中，发生了多次操作机构三相不一致，某一相或两相机构延时动作的情况，最长延时时间达到4分钟。

出现延时动作的设备，在第二次重复操作时，设备又能正常动作，故障不会复现。

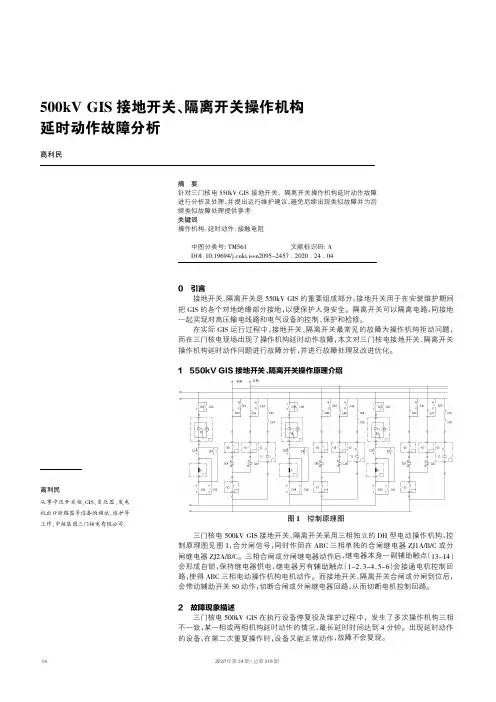

500kV GIS 接地开关、隔离开关操作机构延时动作故障分析高利民摘要针对三门核电550kV GIS 接地开关、隔离开关操作机构延时动作故障进行分析及处理，并提出运行维护建议，避免后续出现类似故障并为后续类似故障处理提供参考关键词操作机构；延时动作；接触电阻中图分类号:TM561文献标识码:ADOI ：10.19694/ki.issn2095-2457.2020.24.04高利民从事中压开关柜、GIS 、变压器、发电机出口断路器等设备的调试、维护等工作,中核集团三门核电有限公司。

500kV隔离开关故障分析及处理（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!500kV隔离开关故障分析及处理温州电业局500kV瓯海变电站50522隔离开关型号为SSBⅢ-AM-550/3150，荷兰MG公司制造，2000年出厂，2001年6月投入运行。

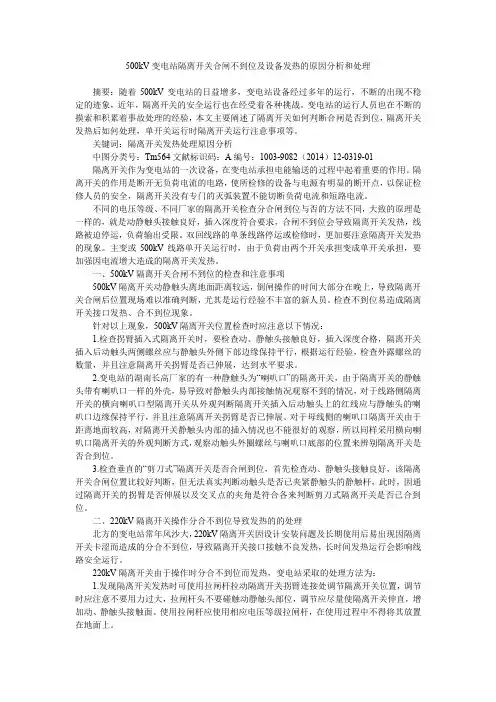

500kV变电站隔离开关合闸不到位及设备发热的原因分析和处理摘要：随着500kV变电站的日益增多，变电站设备经过多年的运行，不断的出现不稳定的迹象，近年，隔离开关的安全运行也在经受着各种挑战。

变电站的运行人员也在不断的摸索和积累着事故处理的经验，本文主要阐述了隔离开关如何判断合闸是否到位，隔离开关发热后如何处理，单开关运行时隔离开关运行注意事项等。

关键词：隔离开关发热处理原因分析中图分类号：Tm564文献标识码：A编号：1003-9082（2014）12-0319-01隔离开关作为变电站的一次设备，在变电站承担电能输送的过程中起着重要的作用。

隔离开关的作用是断开无负荷电流的电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流。

不同的电压等级、不同厂家的隔离开关检查分合闸到位与否的方法不同，大致的原理是一样的，就是动静触头接触良好，插入深度符合要求，合闸不到位会导致隔离开关发热，线路被迫停运，负荷输出受限。

双回线路的单条线路停运或检修时，更加要注意隔离开关发热的现象。

主变或500kV线路单开关运行时，由于负荷由两个开关承担变成单开关承担，要加强因电流增大造成的隔离开关发热。

一、500kV隔离开关合闸不到位的检查和注意事项500kV隔离开关动静触头离地面距离较远，倒闸操作的时间大部分在晚上，导致隔离开关合闸后位置现场难以准确判断，尤其是运行经验不丰富的新人员。

检查不到位易造成隔离开关接口发热、合不到位现象。

针对以上现象，500kV隔离开关位置检查时应注意以下情况：1.检查拐臂插入式隔离开关时，要检查动、静触头接触良好，插入深度合格，隔离开关插入后动触头两侧螺丝应与静触头外侧下部边缘保持平行，根据运行经验，检查外露螺丝的数量，并且注意隔离开关拐臂是否已伸展，达到水平要求。

2.变电站的湖南长高厂家的有一种静触头为“喇叭口”的隔离开关，由于隔离开关的静触头带有喇叭口一样的外壳，易导致对静触头内部接触情况观察不到的情况，对于线路侧隔离开关的横向喇叭口型隔离开关从外观判断隔离开关插入后动触头上的红线应与静触头的喇叭口边缘保持平行，并且注意隔离开关拐臂是否已伸展。

500kV变电所变电运行中的故障分析与处理500kV变电所是电网输电系统中的重要组成部分，负责将输送过来的高压电能变压并分配到各个终端用户。

在运行过程中，500kV变电所也会面临各种故障和问题，这就需要及时的分析和处理。

本文将深入探讨500kV变电所变电运行中的故障分析与处理。

一、故障类型及原因分析1. 一次设备故障：一次设备主要包括变压器、断路器、隔离开关等，故障原因可能是设备老化、过载、短路等，导致设备无法正常工作。

2. 二次设备故障：二次设备主要是与保护、控制、测量等有关的设备，故障原因可能是设备故障、接线错误、系统故障等。

3. 动力设备故障：动力设备主要是变电站的辅助设备，例如风机、冷却水泵等，故障原因可能是设备故障、供电问题等。

二、故障处理流程1. 故障检测：一旦变电所出现故障，首先需要进行故障检测，通过设备监控系统、现场巡检等手段找出故障设备和部位。

2. 故障隔离：找到故障设备后，需要及时将其隔离，避免影响整个系统的正常运行。

隔离手段可以是断开电源、投入备用设备等。

3. 故障修复：针对故障设备进行修复，可能需要更换零部件、调整接线等手段。

三、故障处理关键技术1. 巡检技术：通过定期的巡检，及时发现一些潜在的故障隐患，预防故障发生。

2. 红外热像技术：通过红外热像仪对设备进行热像检测，可以有效发现设备的异常情况，预防故障的发生。

3. 基于物联网技术的设备监控系统：通过物联网技术可以实现对设备的远程监控、数据采集和故障诊断，提高设备运行的效率和可靠性。

4. 智能辅助决策系统：利用人工智能技术对设备运行状态进行分析，提供故障预测和处理建议，提高故障处理的效率和准确性。

四、故障处理的挑战和对策1. 高压设备的维护和修复需要专业技术和丰富经验，因此变电所需要建立健全的技术培训和知识传承体系，确保人员具备专业技能。

2. 故障处理需要高效的协调和配合，因此变电所需要建立健全的协作机制和信息共享平台，提高各个部门之间的沟通与协作效率。

浅析500kV HGIS隔离开关合闸不到位故障摘要：电力的安全运行是人们正常生活的保障，特别是500KV供电，但是电力线路的运行较容易受到外界因素的影响，发生故障的可能性很大，在这些故障中缘子闪络、线路对树枝放电、碰线、鸟害等占到总故障的85%左右。

这些故障都可以通过继电保护装置来实现继电供电，但是在断路跳闸重合的过程中，会有一定的不成功概率，一般重合不成功的概率在10%—40%，所以研究500 kV HGIS隔离开关合闸不到位故障，对保障电路的安全运行有重要意义。

文章从HGIS隔离开关在电力运行中的重要地位出发，探讨了一起HGIS隔离开关合闸不到位的故障，以及解决措施，最后给出了500 kV HGIS隔离开关合闸不到位故障的预防措施。

关键词：500 kV；HGIS隔离开关；合闸不到位0绪论根据电路运行的故障统计情况来看，隔离开关出现合闸不到位故障较多，主要原因是因为断路器是封闭的，其受到各种因素的影响较小，但是隔离开关往往是暴露在室外，受到外界环境影响较大，很容易出现合闸不到位的故障。

隔离开关合闸不到位的故障对电路的正常运行的影响很大，特别是我国的输电线路主要是以500KV为主，所以研究500KV HGIS隔离开关合闸不到位的故障，对我国电力的发展具有重要意义。

1 HGIS隔离开关在电力运行中的重要地位HGIS隔离开关是继GIS开关以后的一种在电力系统中广泛应用的隔离开关，其具有占地小、可靠性高、维护工作量小等特点。

但是HGIS设备对按照的要求高，若安装不满足规范，则在运行的过程中很容易出现故障，文章对变电站500 kV HGIS设备出现的一起隔离开关合闸不到位故障原因进行分析，分析出了导致本次故障的原因，并给出了具体的措施。

500 kV HGIS隔离开关的正常运行是人们生活的基本保证，其在电力运行中占有重要地位。

在2011年12月，某变电站500 kV HGIS设备出现的一起隔离开关合闸不到位故障，因为此故障导致了2天局部地区停电，对人们的正常生活带了极大的影响。

500kV隔离开关典型异常分析和处理颁奖单位：中国神华能源股份有限公司国华电力分公司获奖项目编号：2009-C3-15-G05获奖单位：陕西国华锦界能源有限责任公司获奖人员：张亚龙、赵明远成果简介户外变电站隔离开关因受环境影响较大，尤其在我国西北广大地区具有风沙严重、昼夜温差大、冬季严寒的特点。

户外单柱式垂直伸缩式、双柱式水平伸缩式隔离开关普遍都以触子导电盘形式连接，此设计原连轴节与基座导电连接为触指盘结构，此结构在风沙比较大的地区，长期运行，接触盘与滚子的接触面之间，形成一层薄薄的细沙层不仅直接增大导电回路的电阻值，使连轴节发热，而且增大产品的操作力，也会出现个别合闸不到位现象。

此种结构也可使500kV隔离开关频繁出现触子导电盘过热、导电管内积水结冰的故障，严重危及变电站的稳定运行。

通过把接触盘结构改为软连接结构，零部件的面滑动、接触改为静接触，完全避免此产品经过一段时间的运行增大产品的操作力，确保分、合闸的可靠性，软连接采用铝制软连接，根据产品的运行轨迹，设计出层间长度及弯曲角度，不会增加合、分闸的阻力。

此软连接结构的产品通过了严格的机械寿命和4000A的温升试验，可保证安全运行。

主要研究内容（１）环境温差造成零部件降温表面凝露封霜，不同材质间线膨胀系数不同可造成操作行程变化，导致分合闸不到位的缺陷研究与治理。

（２）在运输或安装过程中，导电闸刀部分零部件受到卡制，产生了变形或零部件的配合的松动，造成合闸不到位研究。

（３）户外单柱式垂直伸缩式、双柱式水平伸缩式隔离开关连轴节与基座导电连接为触指盘结构，此结构在风沙比较大的地区，长期运行，接触盘与滚子的接触面之间，形成一层薄薄的细沙层不仅直接增大导电回路的电阻值，使连轴节发热，而且增大产品的操作力，也会出现个别合闸不到位现象。

针对此种产品结构产生的影响进行原因分析。

（４）隔离开关铝制软连接材质分析。

（５）户外500kV单柱式垂直伸缩式、双柱式水平伸缩式隔离开关结构分析、运行轨迹、层间长度及弯曲角度计算。

500kV上海思源隔离开关拒分故障分析及防范张栩孙少华发布时间：2023-06-01T08:33:12.516Z 来源：《当代电力文化》2023年6期作者：张栩孙少华[导读] 高压隔离开关在电力系统中有着至关重要的作用，能承载正常回路条件下的电流以及在规定时间内异常条件（包括短路）下的电流，是电力系统安全运行的保障。

针对500kV上海思源SSCB03型隔离开关，本文通过分析一次500kV线路停电时隔离开关拒分情况，查找和分析异常原因，并针对500kV上海思源隔离开关提出了相应的改进和管控措施，以提高供电可靠性。

云南电网有限责任公司大理供电局云南大理 671000摘要：高压隔离开关在电力系统中有着至关重要的作用，能承载正常回路条件下的电流以及在规定时间内异常条件（包括短路）下的电流，是电力系统安全运行的保障。

针对500kV上海思源SSCB03型隔离开关，本文通过分析一次500kV线路停电时隔离开关拒分情况，查找和分析异常原因，并针对500kV上海思源隔离开关提出了相应的改进和管控措施，以提高供电可靠性。

关键词：隔离开关；故障；拒分引言在电力系统中，隔离开关的作用是能够承载正常回路条件下的电流以及在规定时间内异常条件（包括短路）下的电流，在系统需要停电检修及异常处理情况下，可以隔离有电和无电部分，造成明显的断开点，保证工作人员的安全，在事故处理时，及时隔离故障设备，防止事故扩大，从而保证系统安全运行。

以500kV某变电站为例，500kV接线方式为3/2接线，其中，第七串断路器间隔，第八串断路器间隔均为上海思源SSCB03型隔离开关，其隔离开关故障的话，会造成非计划停运时间增加，有可能出现拉弧现象，危及现场操作人员人身安全，降低供电可靠性。

1 事件经过在“将500kV某某线某某断路器由热备用转冷备用”过程中，后台与五防之间通讯存在问题，导致后台不能遥控操作隔离开关，遂选择就地操作拉开隔离开关。

在就地操作拉开隔离开关时，后台显示隔离开关处在不定态位置，现场检查隔离开关A相在合上位置，B、C相在拉开位置；汇控箱内刀闸机构分合闸指示灯灭，指示不定态；隔离开关设备气室压力正常。

500kV户外敞开式隔离开关无法电动操作原因分析及预控措施摘要：本文介绍了长期运行在户外环境的500kV敞开式隔离开关无法电动操作常见原因分析及查找，并提出相应预控措施，以便于提高设备运维水平，保证电网的安全稳定、高效、经济、优质运行。

关键字：500kV户外敞开式隔离开关电动操作原因分析预控措施0 引言随着近年来电网的飞速发展，科技的日新月异以及生活节奏、质量的日益提高，电网的安全稳定、高效、经济、优质运行越来越重要，人们对停电时间要求越来越苛刻。

设备非计划停运，特别是西电东送大通道上的线路非计划停运，将造成电网一定的损失。

500kV户外敞开式隔离开关因长期运行在户外环境中，随着运行年限的增加，特别是雨季，经常会遇上500kV户外敞开式隔离开关无法电动操作的情况，不仅增加了停复电操作时间，还因500kV户外敞开式隔离开关分合闸时拉弧较长，手动操作隔离开关不利于运行人员的安全，还可能延长停电时间或者造成设备损坏。

某500kV变电站2016年-2018年一共发生户外隔离开关无法电动操作8次，其中3次是因为接触器损坏，2次因为电机保护器损坏，1次因为三相电源异常，1次因为电动机损坏，1次因为机构卡涩。

1 隔离开关的作用、基本构成、操作原理隔离开关在分闸位置时有明显的断开点和符合规定要求的绝缘距离，检修设备时用于隔离检修设备与带电设备，在过电压情况下不致引起绝缘击穿，从而保证检修人员和设备的安全。

隔离开关与断路器配合，进行倒闸操作以改变运行方式。

隔离开关还可以用于断开小电流电路和旁路电流。

以利于电网的安全稳定、高效、经济、优质运行。

隔离开关主要由导电部分、支持绝缘部分、传动部分、基座和操动机构组成。

合上隔离开关控制电源和操作电源后，隔离开关电机电源和控制电源接通，分闸时按下分闸按钮，分闸用交流接触器的控制线圈接通，接触器三对主触点闭合，使三相交流电动机电源接通，电动机通过机械减速系统将力矩传送给机构主轴，使主轴转动90度或180度，当主轴转到分闸终点位置时，装在主轴上的定位件使限位开关动作，切断分闸接触器控制电源，接触器恢复原位，电机停转。
