隔离开关常见故障和处理 (图文) 民熔

隔离开关隔离开关又称闸刀开关，是变电站重要的一次设备。

操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。

闭锁电路可避免恶性误操作事故的发生。

信号电路将信号传输到监控后台，及时发现缺陷_ 隔离开关的主要功能：1隔离电源2改变操作模式三。

分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件：1。

支撑底座2。

导电部分3。

绝缘体4。

传动机构5。

控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；三。

合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。

目前使用的技术措施和装置包括：1变电站自动化系统五防子系统；2微机防误闭锁装置；三。

电气锁闭；4电磁锁定；5机械联锁；6机械程序锁定。

目前用于隔离开关操作的技术措施和装置有：1；2微机防误闭锁装置；电气锁定3；4电磁锁定；5机械联锁；6机械程序锁定。

隔离开关常见问题1常见故障有哪些？A：隔离开关常见故障如下：（1）接触部过热。

（2）瓷绝缘损坏和闪络放电。

（3）拒绝拉或打开电源。

（4）拉错了开关。

2是什么原因导致隔离开关触头过热？答：隔离开关操作时过热主要是由于操作时过载、接触电阻增大、合闸不彻底引起的。

三。

隔离开关接触电阻增大的原因是什么？A：接触电阻增大的原因是刀片与刀尖接触处的斥力很大，刀口闭合不严，造成表面氧化，接触电阻增大。

其次，当隔离开关被拉或合上时，会产生电弧，接触电阻增大。

4如何判断隔离开关触头是否过热？答：根据隔离开关接触部位的颜色变化或温度试件的颜色变化，也可根据刀片颜色的暗度来确定。

一般根据红外测温结果确定。

5如何处理接触过热和隔离开关接触？答：当隔离开关触头和触头过热时，应先向调度员报告，尽量减少或转移负荷，加强监视，然后根据不同的接线方式进行处理：（1）双总线连接。

如果母线侧闸刀开关过热，过热的隔离开关将因母线倒转而停止运行，并切断电源进行检修。

（2）单总线连接。

要降低负荷，加强监测，采取降温措施。

如果条件允许，尽量停止使用。

（3）带旁路断路器的旁路断路器可以切换。

（4）如果线路侧隔离开关过热，处理方法与单母线基本相同，应尽快安排停电检修。

运行期间应降低负荷，加强监测。

（5）一个半断路器连接的开环操作。

（6）对于母线侧隔离开关的接触过热和接触，在隔离开关分闸后，经现场检查符合带电作业安全距离后，可对母线侧引下线接头进行电解处理。

6如何检查和处理隔离开关的电气操作故障？答：隔离开关电动操作失败后，首先检查操作是否有误，然后检查操作电源电路和电源电路是否完好，保险丝是否熔断或松动。

电气闭锁回路是否正常。

7如何处理隔离开关触头焊接变形、绝缘子损坏、严重放电？A：在这种情况下，应立即切断电源，并在停电前加强监测。

8隔离开关拒开拒合如何处理？答：（1）由于轴销脱落、楔形螺栓脱落、铸铁断裂或电路故障等机械故障，刀杆可能与操作机构断开，导致隔离开关拒合。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

隔离开关隔离开关操作原则1、户内隔离开关户内隔离开关有单极式和三级式两种。

一般为隔离开关式结构并多采用线接触触头。

它由导电部分、支持绝缘子、操作绝缘子（或称拉杆绝缘子）及底座等组成。

2、隔离开关的操作原则（1）分、合闸动作要果断、迅速，终了时注意不可用力过猛，并目测其动触头位置是否符合要求。

（2）用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相。

分闸时，顺序与此相反。

（3）不管合闸还是分闸操作，都不应带负荷（除负荷在隔离开关允许的操作范围之内外）。

（4）发生带负荷误分或合隔离开关操作时，误合闸后不得再立即拉开，误分闸后不得立即合上（除若刚拉开一点，发现有火花产生时，可立即合上）。

3、隔离开关与断路器操作配合原则（1）隔离开关没有灭弧装置,不能用来接通和断开有负荷电流的电路；只能用来分、合只有电压而没有负荷电流的电路。

（2）线路停电操作顺序：先断开断路器，再断开负荷侧的隔离开关，最后断开电源侧的隔离开关。

（3）线路送电操作顺序：先合上电源侧的隔离开关，再合上负荷侧的隔离开关，最后合上断路器。

隔离开关常见故障及处理1、高压隔离开关的作用高压隔离开关具有隔离电压的功能，可用于开合避雷器、电抗器等不产生电弧的某些切换操作，或配合断路器进行不带电操作；停电或其他检修工作时，高压隔离开关可以切断停电部分与带电部分，以保证作业人员的安全；在一些特殊的供电系统中，高压隔离开关可对某些电路进行切换操作，改变供电系统的运行方式。

2、高压隔离开关常见故障高压隔离开关常见的故障有隔离开关过热故障、绝缘瓷瓶断裂故障、导电部分锈蚀等。

其中过热故障是高压隔离开关在运行中最常发生的缺陷。

发生隔离开关过热故障后，当运行电流还未达到额定值的60%时便已经出现不正常的发热现象，这是在投运前调试和检修中无法发现的问题。

3、高压隔离开关过热故障原因分析造成隔离开关过热故障原因有以下3 点：①在安装和检修时，使用了过多的导电膏。

实际上，并非导电膏越多导电性能就越好。

隔离开关一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。

闸刀位置与运行工况相符，定为一般缺陷。

4、闸刀分合不到位处理方法1、闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。

2、闸刀分闸状态的检查主要有两点：①连杆是否到位（分闸角度是否足够）；②主刀与接地闸刀之间的机械闭锁是否已开放。

三。

如果开关未合到位，应按如下分析：①当角度偏差大于15度时，必须用绝缘杆顶或人工操作进行处理。

如无法恢复，应报告调度员进行维修；②当角度偏差小于15度大于10度，但动触头已完全卡在静触头上，动、静触头的接触面足够，对设备运行无影响。

可通过绝缘棒顶或手动调节。

如果无法调整，将报告缺陷，但可以继续操作；③当角度偏差小于10度时，如果动触头已完全卡在静触头中，则动触头与静触头的接触面足够，无需调整；④如果动触头没有完全卡在静触头上，或者接触面积不够，必须处理这种情况。

通过绝缘棒顶部或人工操作，如不能恢复，应报告调度员排除故障；注：开关合闸到位的关键是检查动、静触头的接触情况。

连杆是否“直”并不是最重要的。

如果动、静触头已完全接触，没有明显的角度偏差，则不必通过绝缘杆进行调整！2、 220kV变电站隔离开关分闸不合闸分析。

隔离开关常见故障分析一、合闸时静触头和动触刀旁击这种故障缘由是静触头和动触刀的位置不合适，合闸时造成旁击，隔离开关应检查动触刀的紧固螺丝有无松动或过紧。

熔断器式隔离开关检查静触头两侧的开口弹簧有无移位，或因接触不良过热退火变形及损坏。

处理方法：调整三极动触头紧固螺丝的松紧程度及刀片间的位置，调整动触刀紧固螺丝松紧程度，使动触刀调至与静触头的中心位置，作拉合试验合闸时无旁击，拉闸时无卡阻现象。

熔断器式隔离开关调整静触头两侧的开口弹簧，使其静触头间隙置于动触刀刀片的中心线，作拉合试验。

二、三级触刀合闸深度偏差大三级隔离开关和熔断器式隔离开关合闸深度偏差值不应大于!""。

偏差值大的主要缘由是三极动触刀的紧固螺丝和三极联动紧固螺丝松紧程度和位置（三级刀片之间距离）调整不合适或螺丝松动。

处理方法：调整三级联动螺丝及刀片极间距离，检查刀片紧固螺钉的紧固程度，熔断器式隔离开关检查调整静触头间两侧的开口弹簧。

三、合闸后操作手柄反弹不到位隔离开关和熔断器式隔离开关合闸后操作手柄反弹不到位主要缘由是：隔离开关手柄操作联杆行程调整不合适或静、动触头合闸时有卡阻现象所致。

处理方法：调整操作联杆螺丝使其长度与合闸位置相符，处理静、动触头卡阻故障。

四、接点打火或触头过热隔离开关或熔断器式隔离开关触点打火主要是接点接触不良、接触电阻大所致，触头过热是静动触头接触不良（接触面积小，接点压力不够）所致。

处理方法：停电检查接点、触头有无烧蚀现象，用砂布打平接点或触头的烧蚀处，重新压接坚固，调整触头的接触面和接点压力。

这就是工程师依据自己阅历，对隔离开关一些常见的故障和提出的相应的解决方案，虽然并不肯定使用与全部的问题，但基本上能处理许多隔离开关的问题。

上次客户的问题也经过分析后得到了相应的解决。

隔离开关
检修后，必须调整隔离开关，使其动作性能符合产品说明书或技术规格书的要求。

调整项目主要包括：
合上隔离开关，用0.05mm塞尺检查接触是否紧密。

对于线接触，不应插入；对于面接触，插入深度不应大于4~6mm，否则应锉平或整形接触面，使其接触良好。

触头弹簧各圈之间的间隙在合闸位置时应不小于05毫米,且间隙应均匀。

隔离开关组装好后，缓慢合上，观察闸刀是否对准静触头中心落下或进入，有无偏斜。

如果是这样，调整瓷瓶、拉杆或其他零件以消除缺陷。

隔离开关的分闸角度或分闸距离应符合要求。

室内隔离开关合上后，闸刀应有3～5mm的备用行程，三相同步应符合制造厂的要求。

检查辅助触头开关是否正确，打磨触头，确保接触良好。

隔离开关闭锁装置正确可靠。

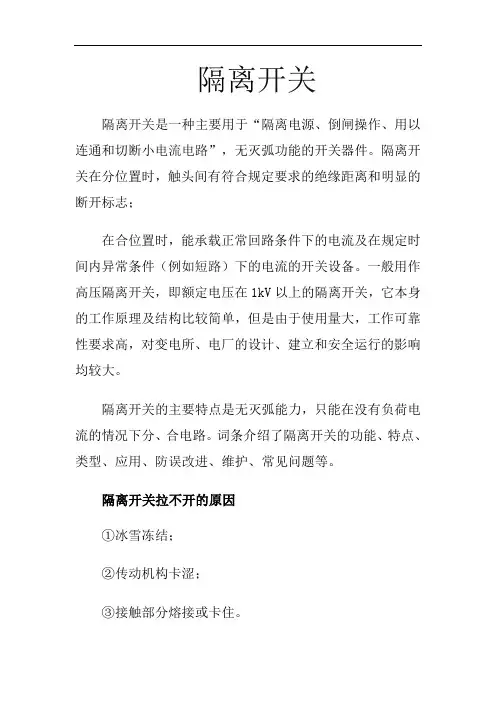

隔离开关
隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；
在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

隔离开关拉不开的原因
①冰雪冻结；
②传动机构卡涩；
③接触部分熔接或卡住。

隔离开关拉不开的解决办法
（1）用手动操动机构操作的隔离开关发生拉不开时，不应强行拉开。

操作时应注意检查支柱绝缘子及机构的动作，防止绝缘子断裂。

（2）用电动操动机构操作的隔离开关拉不开时，应停止操作，检查电动机及连杆。

（3）用液压操动机构操作的隔离开关拉不开时，应检查液压泵内是否缺油，油质是否变差;若是油压降低不能操作时，应断开油泵电源，改用手动操作。

（4）操动机构的使用部分故障不能操作时，应向调度员申请倒负载后停电处理。

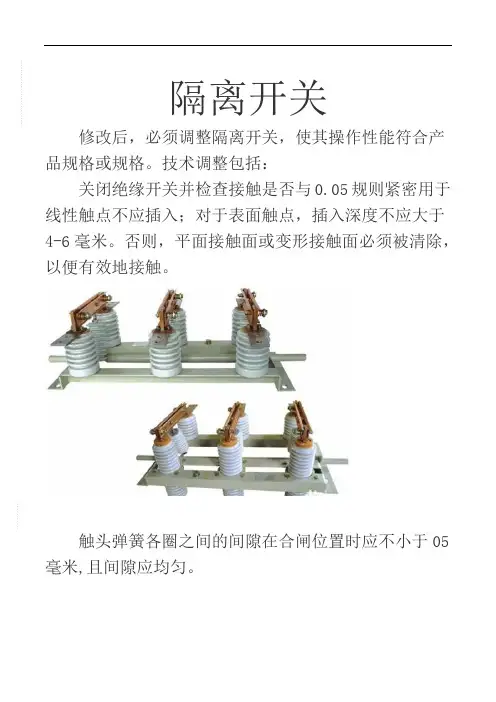

隔离开关
修改后，必须调整隔离开关，使其操作性能符合产品规格或规格。

技术调整包括：
关闭绝缘开关并检查接触是否与0.05规则紧密用于线性触点不应插入；对于表面触点，插入深度不应大于4-6毫米。

否则，平面接触面或变形接触面必须被清除，以便有效地接触。

触头弹簧各圈之间的间隙在合闸位置时应不小于05毫米,且间隙应均匀。

当绝缘开关组装时，它被缓慢地关闭，以确定鞋相对于接触中心是否偏转。

定位如果是这样，请调整瓶子、牵引杆或其它部件以消除缺陷。

分离开关的分离角或分离距离必须符合要求.APR当内部隔离开关关闭时，刀必须是3至5毫米备用步行，三阶段同步必须符合工厂的要求。

检查辅助触点开关是否正确，研磨触点并确保良好的触点。

分离锁定装置是正确和可靠的。

隔离开关一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。

闸刀位置与运行工况相符，定为一般缺陷。

4、闸刀分合不到位处理方法1、闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。

2、闸刀分闸状态的检查主要有两点：①连杆是否到位（分闸角度是否足够）；②主刀与接地闸刀之间的机械闭锁是否已开放。

3、若闸刀合闸不到位，按如下分析处理：①角度偏差大于15度时，必须处理，通过绝缘杆顶或手动操作，若不能恢复，汇报调度由检修处理；②角度偏差小于15度，大于10度时，但动触头已完全卡在静触头内，动静触头接触面足够，此情况已不影响设备运行，可通过绝缘杆顶或手动操作调整，若无法调整，上报缺陷，但操作可以继续进行；③角度偏差小于10度时，若动触头已完全卡在静触头内，动静触头接触面足够，无需调整；④动触头未完全卡在静触头内，或接触面积不够，此情况必须处理，通过绝缘杆顶或手动操作，若不能恢复，汇报调度由检修处理；说明：闸刀合闸到位的关键在于检查动静触头的接触情况，连杆是否“直”，并不是最重要的，在角度无明显偏差的情况下，若动静触头已完全接触，无需通过绝缘杆调整！二、220kV变电站隔离开关无法分合闸处理情况分析1、220kV变电站隔离开关电气回路图隔离开关缺陷处理，看了就能学会，学习电工然来如此简单，民熔电气回路图说明：电动闸刀的电气回路分两部分：控制回路、电动机回路；控制回路指控制闸刀的分合，电动机回路指一旦控制回路接通后，电动机转动，带动闸刀分合操作。

隔离开关在隔离开关的运行和操作中，易发生节点和触头过热、电动操作失灵、三相不同期、合闸不到位等异常情况。

表1.2 隔离开关的故障和处理1.4.2 运行中的隔离开关可能会出现的异常现象(1)接触部分过热，由于拧紧部件松动，刀口合得不严，而造成过热或刀口熔焊。

(2)瓷绝缘子外伤，硬伤，支柱底座破裂。

(3)针式瓷绝缘子胶合部因质量不良和自然老化而造成瓷绝缘子掉盖。

(4)在污秽严重时或过电压情况下，产生闪络、放电、击穿接地而引起烧伤痕迹，严重时产生短路，瓷绝缘子爆炸，开关跳闸等。

(5)三相合闸不同期。

(6)操作卡阻 ,拉合失灵。

(7)隔离开关自分。

(8)辅助节点转换不到位。

(9)操作过程中隔离开关停止在中间位置。

(10)电动机烧坏 ,接触器烧坏。

(11)严重和不到位。

(12)远方不能操作。

1.4.3 误拉合隔离开关情况(1)带负荷合隔离开关时，即使发现合错，也不准将隔离开关再拉开。

因为带负荷拉隔离开关，将造成三相弧光短路事故。

(2)带负荷错拉隔离开关时，在刀片刚离开固定触头时，便发生电弧，这时应立即合上，可以消除电弧，避免事故。

但如隔离开关已全部拉开，则不许将误拉隔离开关再合上。

1．瓷瓶断裂故障发生这种故障的隔离开关有GW4、GW5、GW6、GW7、GW16、GW17、GW20、GW21等型号，有的造成重大事故，影响极大。

支柱绝缘子和旋转瓷瓶断裂问题每年都有发生，运行多年的老产品居多，也有刚投运的新产品发生此类故障。

旋转绝缘子操作时主要受扭力作用，例如GW6、GW16、GW17、GW20、GW21开关操作时都发生过转动瓷瓶断裂事故。

瓷瓶断裂事故至今仍不能有效的予以防止。

支柱瓷瓶断裂，特别是母线侧支柱瓷瓶断裂，会引发母差保护动作，使变电站全停，造成重大事故。

2．传动机构问题机构多为操作失灵，如拒动或分、合闸不到位，往往在倒闸操作时易发生。

操作失灵首先是机械传动问题，早期使用的机构箱容易进水、凝露和受潮，转动轴承防水性能差，又无法添加润滑油。

隔离开关一、隔离开关分合不到位情况处理情况分析隔离开关牌子推荐：民熔电气1、隔离开关结构说明2、闸刀分合不到位处理方法(1）闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。

(2）闸刀分闸状态的检查主要有两点：①连杆是否到位（分闸角度是否足够）；②主刀与接地闸刀之间的机械闭锁是否已开放。

(3）若闸刀合闸不到位，按如下分析处理：①角度偏差大于15度时，必须处理，通过绝缘杆顶或手动操作，若不能恢复，汇报调度由检修处理；②角度偏差小于15度，大于10度时，但动触头已完全卡在静触头内，动静触头接触面足够，此情况已不影响设备运行，可通过绝缘杆顶或手动操作调整，若无法调整，上报缺陷，但操作可以继续进行；③角度偏差小于10度时，若动触头已完全卡在静触头内，动静触头接触面足够，无需调整；说明：闸刀合闸到位的关键在于检查动静触头的接触情况，连杆是否“直”，并不是最重要的，在角度无明显偏差的情况下，若动静触头已完全接触，无需通过绝缘杆调整！3、220kV变电站隔离开关无法分合闸处理情况分析1、220kV变电站隔离开关电气回路图电气回路图说明：电动闸刀的电气回路分两部分：控制回路、电动机回路；控制回路指控制闸刀的分合，电动机回路指一旦控制回路接通后，电动机转动，带动闸刀分合操作。

控制电源回路：为单相交流电源回路，中间串接有测控装置过来的闭锁接点、现场电气闭锁接点，一旦控制回路接通后，串在其回路的分/合闸接触器启动，接触器串在电动机回路中的相应接点闭合，电动机转动。

闸刀的防误闭锁是在控制回路实现的。

4、220kV变电站隔离开关无法分合闸处理分析若在现场操作中发现220kV变电站隔离开关无法分合闸，按如下方法处理：(1）检查当前操作步骤是否正确！（重要）(2）若操作时，后台出现“后台防误未通过”，则原因是后台五防存在问题，检查操作逻辑是否正确，检查微机五防的操作是否正确（模拟、触发操作）；(3）若操作时，后台五防已通过验证，但操作超时，可能的原因是：①测控装置故障，遥控操作命令未通过测控装置；②现场闸刀电气回路存在故障；(4）若操作时，后台五防已通过验证，测控命令已下发，但操作超时，可能的原因是：现场闸刀电气回路存在故障；（5）现场闸刀电气回路故障处理步骤：①用万用表测量端子箱内闸刀控制电源熔丝、电动机电源熔丝是否正常；②用万用表测量闸刀机构箱内控制电源小开关、电动机电源小开关电压是否正常；③测量现场电气防误闭锁回路的接点是否导通（不推荐，有一定业务能力的值班员可用），也可通过检查后台机上该间隔其他设备（开关、闸刀、接地闸刀）位置来判断。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关的操作注意事项，感觉这篇文章对你有帮助的话，可以关注下小编1在隔离开关操作过程中会出现以下异常现象，在隔离开关操作过程中会出现以下异常现象：①紧固件松动；②绝缘子因外伤、胶粘剂老化而松动；③绝缘子结垢严重；④收尾不严不到位；⑤接触不良，温升过高。

如果出现上述现象，应迅速处理，避免故障扩大。

首先，要加强监测。

如有必要和可能，应立即减载，直至采取措施消除隐患。

如果隔离开关安装在母线上，应尽可能停止母线。

一般情况下，只有在万不得已的情况下，才采取隔离开关临时短路的应急措施。

当发生过电压引起的闪络、放电和接地击穿时，应立即切断电源或采用带电工作方式进行处理。

2负荷开关的应用及分类低压系统中的负荷开关是在闸刀开关的基础上，由外壳、速动机构、灭弧室、电流保护装置（熔断器）等辅助部件组成。

因此，在额定电流范围内的工作电流可以断开和闭合。

熔断器能控制过载和短路，起到保护作用。

4隔离开关安装使用注意事项隔离开关虽然有封闭的外壳和联锁装置，但其安全问题不容忽视。

③经常修整触头，保持触头光滑、清洁，避免接触不良烧坏。

④检查保险丝座是否损坏，弹簧是否生锈。

如果发现任何缺陷，应立即更换。

⑤检查接线是否松动。

如果发现松动，应重新连接；外壳内壁应保持无灰尘。

⑥严禁在开关上放置各种金属部件，以免掉入开关造成短路。

国家标准还规定，用于隔离的电气设备在触头分闸时必须有足够的安全隔离距离，主触头与静触头的分离必须清晰、明显。

显然，任何用户的主电源进线均应配备隔离装置，以满足用户电网维护的需要；用户配电网中任何有维护需要的本地电路或单个电路也应配备隔离装置。

隔离开关常见问题经常提到的问题是什么？隔离开关的常见故障如下：接触部分过热。

分离开关部分过热的原因是什么？绝缘开关主要由于过载、接触电阻增加和操作不完全同步而过热。

绝缘开关接触电阻增加的原因是什么？接触电阻的增加是由于刀片和喷嘴的接触强度很高，开口的刚性也很低，导致表面氧化和强度增加。

接着隔离电压和封闭过程导致电弧燃烧接触并增加接触电阻。

如何确定隔离开关触点是否过热？隔热开关或温度表的接触部分的颜色变化也可以根据其颜色来确定。

刀片测定通常基于红外温度测量。

如何处理隔离开关触点和过热？当发现分离开关触点过热时，首先报告调度，努力减少或转移负载，加强监视，并根据不同的连接器进行处理：双向连接公共汽车在总线侧栅过热的情况下，过热绝缘开关通过反向总线被关闭。

2）连接单车减少负荷，加强监测，采取措施减少温度，并在条件允许的情况下停止使用。

3.具有旁路断路器的可用旁路开关。

在线路横向隔离开关过热的情况下，处理方法基本上与单线处理方法相同。

一旦发生故障，应立即采取补救措施。

可能的应缩短工作时间，加强监测。

半导体连接器的开环操作。

侧绝缘开关中的过热触点和触点可以电解地从线侧下行链路连接器中去除，并在从绝缘开关中去除和现场检查以确保装载操作的安全之后进行处理。

如何验证分离开关电气故障的处理？在绝缘开关的电操作中断之后，先检查操作是否失灵，然后检查操作电源电路是否失灵，电源电路是完美的，如果熔丝是熔断的或释放的，电锁定电路是正常的。

如何处理熔融变形、绝缘体损坏和绝缘触点的沉重放电？在这种情况下，应立即切断电力，并在发生故障之前加强监测。

分离断路器拒绝分割，制动器需要处理吗？答案：（1）由于机械故障，例如轴杆的降低、销的去除、铸铁的破裂，或由于电路故障，刀具杆与致动机构的破裂可能发生。

在这种情况下，绝缘杆被用来操作绝缘杆，或者当板的手旋转每个绝缘轴时，绝缘杆被用来拒绝绝缘开关的密封。

拒绝跳如果驱动机构被冰冻，绝缘开关无法启动。

隔离开关
民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

处理方法：
1.红外测温仪是用来测量热点的温度来判断加热程度的。

如果母线过热，根据过热程度和位置调整负荷，降低热点电流，必要时报告调度员协助分配负荷。

2.当隔离开关触头接触不良过热时，可用相应电压等级的绝缘棒推动触头，使触头处于良好状态，但力不应过大，以免打滑和扩大事
故。

如果隔离开关因过载而过热。

应报告调度，以降低负荷至或低于额定值。

,
3、在双母线连接中，如果一个母线隔离开关过热，电路可以切换到另一个母线，过热的隔离开关可以打开。

过热隔离开关应在母线断电时修理。

在单母线接线中，如果母线隔离开关过热，只能降低负荷运行，加强监控，或安装临时通风装置加强冷却。

4在与旁路母线的接线中，如果母线隔离开关或线路隔离开关过热，可反转为旁路操作，使过热的隔离开关停机检修。

旁路开关应加强操作，不得过载。

隔离开关
隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头之间有符合规定要求的绝缘距离和明显的分断标志；
在on位置，在规定的时间内，在正常电路条件和异常情况（如短路）下都能承载电流。

隔离开关结构简单，工作电压一般在1kV以上。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。

介绍了隔离开关的功能、特点、类型、用途、防误改进、维护保养及常见问题。

隔离开关不能打开的原因
①冰雪结冰；
②传动机构卡死；
③接触件熔断或卡住。

隔离开关未断开的解决方法
（1）当手动操作机构操作的隔离开关不能分闸时，不得强行打开。

运行中应检查支柱绝缘子和机构的动作，防止绝缘子断裂。

（2）当电动操作机构操作的隔离开关不能打开时，应停止操作，并检查电机和连杆。

（3）当液压操作机构操作的隔离开关不能拔出时，检查液压泵内是否缺油，油质是否变差；如果油压下降而不能操作，应断开油泵电源，采用手动操作。

（4）操作机构因故障不能运行时，应在倒负荷后向调度员申请停电。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔高压隔离开关的常见异常处理措施，感觉这篇文章对你有帮助的话，可以关注下小编高压隔离开关基础知识1.民熔高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点.●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。

●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.民熔高压隔离开关的作用作用一隔离电源、保证安全■电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

作用二分、合小电流■隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

民熔隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。

.民熔隔离开关结构常用的高压隔离开关有GW9-12，HGW9-10G，主要包括下述部分：导电部分由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉与母线相连接；另一端较短，合闸时它与动刀片（动触头）相接触。

两条铜板组成接触条，又称为动触头，可绕轴转动一定角度，合闸时它夹持住静触头。

两条铜板之间有夹紧弹簧用以调节动静触头间接触压力，同时两条铜板，在流过相同方向的电流时，它们之间产生相互吸引的电动势，这就增大了接触压力，提高了运行可靠性。

在接触条两端安装有镀锌钢片叫磁锁，它保证在流过短路故障电流时，磁锁磁化后产生的相互吸引的力量，加强触头的接触压力，从而提高了隔离开关的动，热稳定性。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔高压隔离开关的常见异常处理措施，感觉这篇文章对你有帮助的话，可以关注下小编高压隔离开关基本知识1高压隔离开关的定义它是一种结构简单的开关电器，是电网中重要的开关设备之一操作机构带动本体闸刀开关分、合，分闸后形成明显的断路点只有在电路断开的情况下才能进行分、合闸操作，或者可以接通和断开符合要求的小电流电路。

没有专门的灭弧装置，不能用来断开负载电流和短路电流。

隔离开关通常与断路器一起使用2.民熔高压隔离开关的作用作用一隔离电源、保证安全■检修电气设备时，用隔离开关将待检修电气设备与带电电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

小电流通断动作■隔离开关无灭弧装置，不能分合闸负荷电流和短路电流。

但它具有一定的开、关小电感电流和电容电流的能力。

它可用于某些切换操作，以改变系统的操作模式。

易熔式隔离开关结构中常用的高压隔离开关有gw9-12和hgw9-10g，主要包括以下部分：导电部分由弯曲成直角的铜板组成，一端有孔可通过螺钉与母线连接；另一端较短，接触关闭时用动叶片（动触头）。

两块铜板组成接触片，又称动触头，可绕轴旋转一定角度，闭合时夹紧静触头。

两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板流过同一方向的电流时，会产生相互吸引的电动势，增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

隔离开关绝缘开关状态校正码在操作隔离开关时，必须首先检查相应的断路器是否处于实际断路状态，以避免由负载触发隔离开关。

（2）当电线停止并输送电力时，开关应按操作顺序开启并关闭。

拉伸后牵引线的侧绝缘开关，拉伸母线的侧绝缘开关。

在发现缺陷如绝缘体严重损坏和绝缘体开关传动杆严重损坏的情况下，不得进行任何操作。

在绝缘开关操作中，服务人员逐个检查该绝缘开关的位置、同步、接触深度等，以确保绝缘开关正常运行并处于良好的位置。

(5)隔离开关一般应在主控室进行操作，当远控电气操作失灵时，可在现场就地进行手动或电动操作，但必须征得站长或技术负责人的许可，并在有现场监督的情况下才能进行。

（6）隔离开关、接地刀闸和断路器之间应安装有防止误操作的电气、电磁和机构闭锁装置，倒闸操作时，一定要按顺序进行，如果闭锁装置失灵或隔离开关不能正常操作时，必须严格按闭锁的要求条件检查相应的断路器、刀闸位置状态，只有核对无误后才能解除闭锁进行操作。

（7）将隔离开关控制接线与相应断路器闭锁，可有效防止带负荷拉、合隔离开关，但在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，可能因其操作顺序颠倒，这是隔离开关操作原则所不允许的，也是电力系统中造成事故的原因之一，为防止隔离开关误操作，对没有采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，隔离开关反事故技术措施要求(1)隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即在母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

（2）采用电磁锁防误的隔离开关闭锁接线，此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
