隔离开关故障原因及预防

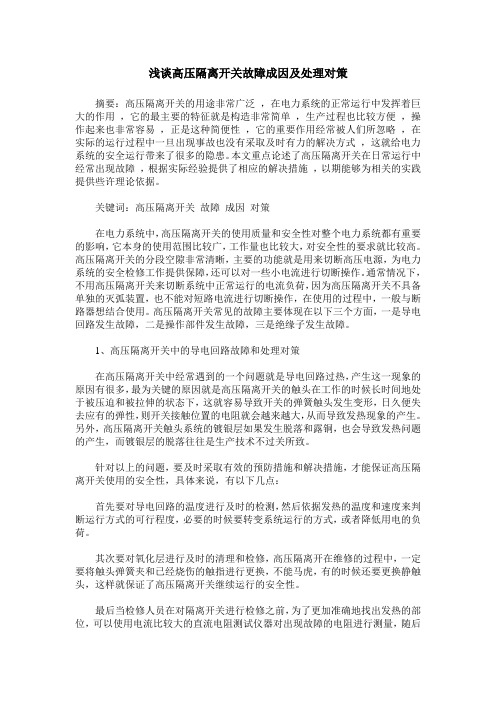

浅谈高压隔离开关故障成因及处理对策摘要：高压隔离开关的用途非常广泛，在电力系统的正常运行中发挥着巨大的作用，它的最主要的特征就是构造非常简单，生产过程也比较方便，操作起来也非常容易，正是这种简便性，它的重要作用经常被人们所忽略，在实际的运行过程中一旦出现事故也没有采取及时有力的解决方式，这就给电力系统的安全运行带来了很多的隐患。

本文重点论述了高压隔离开关在日常运行中经常出现故障，根据实际经验提供了相应的解决措施，以期能够为相关的实践提供些许理论依据。

关键词：高压隔离开关故障成因对策在电力系统中，高压隔离开关的使用质量和安全性对整个电力系统都有重要的影响，它本身的使用范围比较广，工作量也比较大，对安全性的要求就比较高。

高压隔离开关的分段空隙非常清晰，主要的功能就是用来切断高压电源，为电力系统的安全检修工作提供保障，还可以对一些小电流进行切断操作。

通常情况下，不用高压隔离开关来切断系统中正常运行的电流负荷，因为高压隔离开关不具备单独的灭弧装置，也不能对短路电流进行切断操作，在使用的过程中，一般与断路器想结合使用。

高压隔离开关常见的故障主要体现在以下三个方面，一是导电回路发生故障，二是操作部件发生故障，三是绝缘子发生故障。

1、高压隔离开关中的导电回路故障和处理对策在高压隔离开关中经常遇到的一个问题就是导电回路过热，产生这一现象的原因有很多，最为关键的原因就是高压隔离开关的触头在工作的时候长时间地处于被压迫和被拉伸的状态下，这就容易导致开关的弹簧触头发生变形，日久便失去应有的弹性，则开关接触位置的电阻就会越来越大，从而导致发热现象的产生。

另外，高压隔离开关触头系统的镀银层如果发生脱落和露铜，也会导致发热问题的产生，而镀银层的脱落往往是生产技术不过关所致。

针对以上的问题，要及时采取有效的预防措施和解决措施，才能保证高压隔离开关使用的安全性，具体来说，有以下几点：首先要对导电回路的温度进行及时的检测，然后依据发热的温度和速度来判断运行方式的可行程度，必要的时候要转变系统运行的方式，或者降低用电的负荷。

隔离开关发热原因分析及缺陷处理措施摘要：在电力系统运行中难免会出现隔离开关发热的问题，因此需要引起有关工作人员高度重视，基于此，本文以隔离开关发热为研究对象，主要介绍了隔离开关的发热问题，着重阐述总结了刀闸节点发热的原因和处理方法，并提出了运行维护建议，以为相关部门提供一些借鉴。

关键词：隔离开关；发热；缺陷；电阻；事故引言随着电网的发展，供电负荷不断的增加，电力设备过载普遍较高，高压隔离开关长期承受大负荷电流，运行中经常发生隔离开关接触部位过热现象，影响系统运行灵活性和供电可靠性。

一旦停电处理过热现象，则影响正常供电造成很大经济损失。

隔离开关发生过热缺陷频率较高，严重制约着电网的安全稳定运行。

据不完全统计，隔离开关过热缺陷的次数始终居变电站各类设备缺陷之首。

而一般的刀闸发热部位都没有装设专门的温度检测装置，运行人员往往较难发现其缺陷。

因此，分析刀闸发热原因、正确预防及处理刀闸发热有着重要意义。

1、隔离开关概述隔离开关在高压电气设备中属通断类设备。

由于其工作频繁，使用范围广泛，过热故障时有发生。

我们有必要对隔离开关的过热故障进行分析、研究，使其安全、可靠发挥应有的作用。

隔离开关主要由支持底座，导电部分、绝缘子、传动机构、操动机构组成，过热的部分主要集中在动静触头接触部分，引出线夹等，其发热的原因可分为内因和外因，外因有：环境温度，产品制造质量，外力，自然灾害；内因有：安装质量，运行管理接触部位及引线线夹接触不良。

由于隔离开关部件基本外露，所以它的故障大体上属于外部故障。

一部分过热故障集中在导电罩、主触头和刀口压指等处，一部分过热故障集中在隔离开关接线端，线夹与导线的连接处。

2隔离开关过热故障的原因分析1、导线在风力舞动下或因负荷变化，引起连接件因周期性热胀冷缩，造成连接螺丝松动减小了连接件有效接触面积，增大接触处的收缩电阻。

受风力影响的故障，一般是发热触头处在隔离开关的出线侧，引线过长处于悬垂状态。

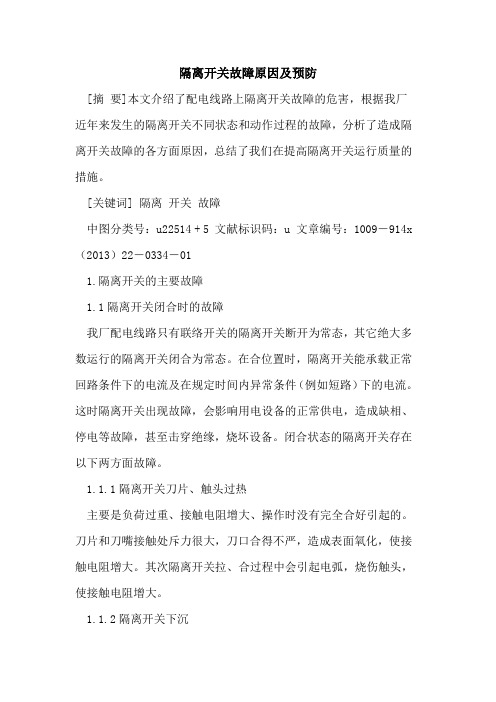

隔离开关故障原因及预防[摘要]本文介绍了配电线路上隔离开关故障的危害，根据我厂近年来发生的隔离开关不同状态和动作过程的故障，分析了造成隔离开关故障的各方面原因，总结了我们在提高隔离开关运行质量的措施。

[关键词] 隔离开关故障中图分类号：u22514 + 5 文献标识码：u 文章编号：1009―914x （2013）22―0334―011.隔离开关的主要故障1.1隔离开关闭合时的故障我厂配电线路只有联络开关的隔离开关断开为常态，其它绝大多数运行的隔离开关闭合为常态。

在合位置时，隔离开关能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流。

这时隔离开关出现故障，会影响用电设备的正常供电，造成缺相、停电等故障，甚至击穿绝缘，烧坏设备。

闭合状态的隔离开关存在以下两方面故障。

1.1.1隔离开关刀片、触头过热主要是负荷过重、接触电阻增大、操作时没有完全合好引起的。

刀片和刀嘴接触处斥力很大，刀口合得不严，造成表面氧化，使接触电阻增大。

其次隔离开关拉、合过程中会引起电弧，烧伤触头，使接触电阻增大。

1.1.2隔离开关下沉隔离开关只有两个抱箍固定在电杆顶上，隔离开关和托架、悬式绝缘子及两侧线路总重量可以超过200公斤，每次合闸操作对隔离开关的冲击力也很大，电杆与抱箍的热膨胀系数不同，也容易造成抱箍松动，所以隔离开关容易出现下沉现象。

隔离开关下沉后，电杆会将闭合的刀片慢慢顶起，造成用电负荷失电。

1.2隔离开关分闸过程中的故障隔离开关的主要作用就是分闸形成明显断开点，如果出现故障不能分闸，就失去了它存在的意义。

1.2.1拉不开隔离开关分闸时由操作机构向下拉动，拉杆向上带动拐臂，使转轴旋转，操作绝缘子向上顶起刀片和触头分开。

由于部分拉杆强度小，过长时容易弯曲，不能将操作力全部传到至刀片，就不能完成分闸。

配电线路出口隔离开关负荷大，为了保证接触良好，刀片调整相对紧密，普通手动操作机构，力量小的女变电所值班员，仅靠上肢力量不易拉开。

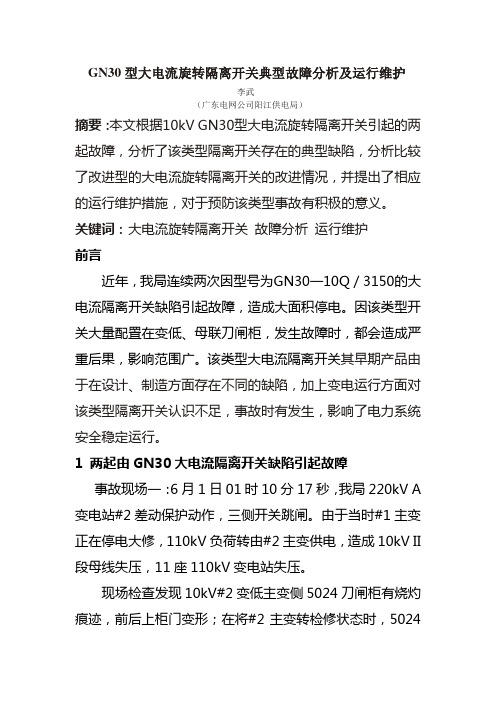

GN30型大电流旋转隔离开关典型故障分析及运行维护李武（广东电网公司阳江供电局）摘要：本文根据10kV GN30型大电流旋转隔离开关引起的两起故障，分析了该类型隔离开关存在的典型缺陷，分析比较了改进型的大电流旋转隔离开关的改进情况，并提出了相应的运行维护措施，对于预防该类型事故有积极的意义。

关键词：大电流旋转隔离开关故障分析运行维护前言近年，我局连续两次因型号为GN30一10Q／3150的大电流隔离开关缺陷引起故障，造成大面积停电。

因该类型开关大量配置在变低、母联刀闸柜，发生故障时，都会造成严重后果，影响范围广。

该类型大电流隔离开关其早期产品由于在设计、制造方面存在不同的缺陷，加上变电运行方面对该类型隔离开关认识不足，事故时有发生，影响了电力系统安全稳定运行。

1 两起由GN30大电流隔离开关缺陷引起故障事故现场一：6月1日01时10分17秒，我局220kV A 变电站#2差动保护动作，三侧开关跳闸。

由于当时#1主变正在停电大修，110kV负荷转由#2主变供电，造成10kV II 段母线失压，11座110kV变电站失压。

现场检查发现10kV#2变低主变侧5024刀闸柜有烧灼痕迹，前后上柜门变形；在将#2主变转检修状态时，5024刀闸无法拉开。

#2主变转检修状态后，打开10kV#2变低主变侧5024刀闸柜后柜门进一步检查时，发现5024刀闸被电弧烧结，5024刀闸C 相的定触头的压簧片螺丝被烧断，触指脱落在柜内。

事故发生时春城站#1主变停电大修，负荷转由#2主变供电。

5024刀闸C 相的上定触头弹簧压力不够造成触指松动接触不良，接触电阻变大而发热，局部的热量积累导致压簧片固定螺丝发热，引起5024刀闸C 相定触头的压缩弹簧螺丝被熔断，触指脱落，引起拉弧，造成相间短路 。

该220kV 变电站#2主变10kV 变低刀闸柜配置的隔离开关为GN30-12/3150-40kA3年，运行情况良好，之前无出现过缺陷。

高压隔离开关的故障处理高压隔离开关是电力系统中常见的一种设备，用于隔离电路中的高压部分与低压部分，以便进行维护和故障排除。

然而，随着设备使用时间的增长和操作不当，高压隔离开关也会发生故障。

本文将详细讨论高压隔离开关的故障处理方法。

一、高压隔离开关的常见故障1. 不能动作：当高压隔离开关无法动作时，首先需要检查电源供应是否正常。

如果电源正常，可能是由于机械部件损坏、接触不良、固定螺栓松动等原因导致的。

解决方法可以是更换损坏的机械部件、清洁接触部分、重新拧紧螺栓。

2. 动作不灵敏：当高压隔离开关动作不灵敏时，可能是由于绝缘材料老化、弹簧松动、摩擦力增大等原因导致的。

解决方法可以是更换绝缘材料、调整弹簧的紧固度、清洁和润滑部件。

3. 接触不良：高压隔离开关的接触部分在长时间使用后可能会出现氧化、焊接、烧毁等问题，导致接触不良，进而影响设备的正常运行。

解决方法可以是定期检查和清洁接触部分，必要时更换受损的接触器。

4. 绝缘击穿：绝缘击穿是高压隔离开关常见的故障之一，可能是由于绝缘材料老化、异物进入、湿度过高等原因导致的。

解决方法可以是更换老化的绝缘材料、防止异物进入、保持适当的湿度。

5. 过热：高压隔离开关在长时间使用或过载运行时可能会出现过热现象，可能是由于设备负荷过大、接触电阻增大等原因导致的。

解决方法可以是减小设备负荷、改善散热条件、清洗接触部分。

高压隔离开关的故障处理（二）1. 检查电源供应：首先需要检查高压隔离开关的电源供应是否正常，包括电压、电流、接线等方面。

如果电源供应存在问题，需要及时修复或更换电源。

2. 检查机械部件：对于不能动作或动作不灵敏的故障，需要对高压隔离开关的机械部件进行检查。

检查是否有机械部件损坏、接触不良、固定螺栓松动等情况，必要时进行维修或更换。

3. 清洁和润滑：对于接触不良的故障，可以通过清洁接触部分来解决。

使用适当的清洁剂和工具清洁接触部分，保证其表面光滑。

同时，可以适当涂抹润滑剂，改善接触部分的工作效果。

隔离开关操作异常的原因分析及处理2平高集团有限公司河南省平顶山市467000摘要：主要对变电站隔离开关进行研究分析，分析隔离开关及其电气工作原理，在此基础上分析隔离开关常见故障，提出隔离开关故障的处理方法，希望对隔离开关故障的处理给予指导，以便变电站运行正常。

关键词：变电站；隔离开关；异常分析；处理措施。

前言隔离开关是高压开关。

隔离开关与断路器的基本区别在于，它没有特殊的灭弧装置，因此不能用于切断负载电流和短路电流，但具有明显的电路切断点。

使用时必须与断路器配合，断路器只有在断开连接后才能工作。

一、隔离开关概述一般指高压隔离开关，即额定电压等于或大于1kV的隔离开关，通常称为隔离开关。

它是最常用的高压开关装置之一，工作原理和结构比较简单。

但是，由于变电站和发电厂的使用率高，可靠性要求高，因此对其设计、建造和安全运行产生了重大影响。

隔离开关的主要特点是没有灭弧能力，只有在没有充电电流的情况下才能打开和关闭电路。

绝缘开关用于所有电压级别，以修改回路连接或从电源中隔离回路或设备。

它没有中断功能，只能在断开与其他设备的连接后才能运行。

通常存在联锁装置，以防止开关在充电时出现故障，有时需要一个销，以防止开关在大故障的磁力下断开连接。

断路器的正面和背面通常安装一组隔离开关，以隔离断路器和电源，形成明显的切断点。

由于原来的断路器采用机油断路器，必须经常维护，因此两侧必须有明显的切断点，以便于维护；正常情况下，机柜通过打开机箱关闭顶栏，需要一组隔离开关，以便在断路器之前隔离电源。

但是，有时可以在断路器背面进行呼叫，例如通过其他电路和电容器进行反向传输，因此断路器背面也需要一组断路器。

维修电气设备时，提供电气间隙，维护人员人身安全。

绝缘开关不能与负荷配合使用:不能与额定负荷或较大负荷配合使用；不能分割和组合负荷电流和短路电流，但有一个消弧线室可以与小负荷和空载配合使用。

二、变电站隔离开关常见异常分析1.变电站隔离开关电操作失灵辅助触点触头不良会导致隔离开关的电气操作失败。

35kV隔离开关分合闸故障分析及处理摘要：在对变电站一次设备进行预防性试验及日常的设备巡视检查过程中，主要侧重于对主变压器、小四器等的试验和巡视，对于隔离开关的日常试验和巡视方法较为简单，一般只做绝缘测试、回路电阻测试，巡视时测引线、握手的温度，往往忽略对隔离开关支持绝缘子、操作机构、转动部分、传动部分的巡视检查。

近年来由于供电负荷增加，隔离开关故障导致的停电事故时有发生，已经严重威胁电网的安全运行。

根据多年的运行值班经验，结合系统内隔离开关运行中出现的问题，总结了变电站隔离开关的常见故障，并提出防范措施。

关键词：35kV；隔离开关；分合闸故障；处理；分析1导言隔离开关有两大作用，一为隔离，主要是让检修设备与其它带电设备间有一明显的断开点；二为开关，因其自身无灭弧装置，故只能开断很小的电流，但可与断路器配合改变系统的运行方式。

基于此，隔离开关在倒闸操作中操作频繁，而其操作的正常与否直接影响到系统供电的可靠性和安全性。

因此在本文之中，主要是针对了35kV隔离开关分合闸故障分析及处理进行了全面的分析研究，同时也是在这个基础之上提出了下文之中的一些内容，希望能够给予在相同行业之中进行工作的人员提供出一定价值对策参考。

2隔离开关的主要故障2.1支持绝缘子发生断裂造成隔离开关损坏（1）支持绝缘子安装使用不合理：机械负荷超过规定；电压安装使用不合理，如电压等级不符合要求，安装位置不当等。

（2）部分支持绝缘子质量不良，抗拉强度试验不合格，在刀闸操作转动过程中发生断裂。

（3）支持绝缘子表面有微小裂纹，在长期运行过程中，受机械、冷热、外力等作用，发展成裂缝，因受力而断裂。

（4）支持绝缘子表面污染严重，增大了流经绝缘子表面的泄漏电流，表面产生电腐蚀，降低了机械强度，导致绝缘子断裂。

（5）支持绝缘子表面在雷、雨、雾天气引起闪络，或遇骤冷、骤热，冰雹、沙尘等恶劣天气时使绝缘子损伤。

（6）支持瓷瓶抗拉试验不合格，机械强度不够。

隔离开关常见故障的分析和预防措施王海峰;魏强【摘要】隔离开关是变电站、输配电线路中与断路器配合使用的一种主要设备，在运行中有比较重要的作用。

它是电网中不带灭弧装置用来实现将高压输配电装置中停电部分与带电部分可靠地隔离、形成明显可见断开点以保证检修工作安全的高压设备。

为了对它有更深刻的了解和应用，确保设备安全、可靠运行。

通过在工作实践中的摸索和积累，介绍一些隔离开关在实际运行中常见故障及处理办法。

%Isolation switches which are used in conjunction with circuit breakers play an important role in the operation of substations, transmission and distribution lines. It is the high voltage equipment without interrupter device in the power grid used to achieve the reliable isolation between uncharged part and charged part in the high-voltage power transmission and distribution equipment and form a visible break point to ensure the safety of maintenance work. In order to get a deeper understanding of principles and applications of isolation switches and make sure the system is operated with safety and reliability, experiences are accumulated and measures are explored through practices. Troubleshooting approaches of isolation switches in the actual operation are introduced in this paper.【期刊名称】《价值工程》【年(卷),期】2014(000)022【总页数】2页(P75-76)【关键词】隔离开关;发热;断裂;污闪;措施【作者】王海峰;魏强【作者单位】太原供电分公司，太原030012;太原供电分公司，太原030012【正文语种】中文【中图分类】TM5640 引言对于高压隔离开关来说，长期以来其功能主要是发挥隔离作用,对于负载电流和故障电流不进行开合处理，一般很少进行合闸状态的操作，相对来说，其结构比较简单，技术含量比较低，生产制造比较方便,在这种情况下，制造、使用双方都将高压隔离开关放在次要位置，其检修维护通常情况下处于“不坏不修、坏了再修、修了再坏”的状态，甚至“终身服役”。

隔离开关在运行中出现异常时的处理方法当隔离开关在运行中出现异常时，需要采取正确的处理方法来确保安全和有效地解决问题。

以下是一些处理方法的建议：1. 立即停止操作：一旦发现隔离开关出现异常，操作人员应立即停止对开关的任何操作，以防止进一步的损坏或事故发生。

2. 确定异常类型和原因：操作人员应仔细观察异常现象，并尝试确定异常的类型和原因。

这可能包括检查开关的外观、听取任何异常声音、观察指示灯等，以便更好地理解问题的本质。

3. 切断电源：为了确保操作人员的安全和防止损坏，应切断与隔离开关相连的电源。

这可以通过关闭主电源开关或相应的断路器来完成。

4. 充电和放电：如果开关出现电气故障，例如短路或击穿，应首先确保开关处于放电状态，以避免任何电流流过它。

然后，可以采取适当的措施来解决电气故障，并修理或更换损坏的部件。

5. 清除杂质：有时，隔离开关可能会由于杂质或异物进入导致异常。

在这种情况下，操作人员应尝试清除任何杂质，并确保开关运行畅通。

6. 寻求专业支持：如果操作人员无法解决问题或不确定如何处理异常，应及时寻求专业支持。

可以与设备制造商、维修技术人员或相关机构联系，以获取准确的建议和支持。

7. 维修和更换：一旦问题被诊断出来，需要进行相应的维修和更换。

这可能包括修理损坏的部件、更换磨损的部件或整个开关的更换。

在进行维修和更换之前，必须确保操作人员已经采取了必要的安全措施，并遵循正确的程序和操作步骤。

8. 记录和报告：对于任何隔离开关异常事件，应及时记录并报告给相关的管理人员和监管机构。

这将有助于跟踪问题的发生频率、了解相关的安全风险，并采取相应的预防措施以防止类似事件再次发生。

总之，当隔离开关在运行中出现异常时，必须采取正确的处理方法来确保安全以及准确解决问题。

这包括立即停止操作、切断电源、确定异常类型和原因、充电和放电、清除杂质、寻求专业支持、维修和更换，以及记录和报告问题。

通过正确的处理方法，可以尽快解决异常，恢复正常运行，并减少潜在的风险和损失。
