汽车进气系统传感器识别与检测

《汽车传感器与检测技术》教案一、概述进气压力传感器用于D型汽油喷射系统和缸内直喷中。

作用与空气流量计类似。

它根据发动机的负荷状态测出进气歧管内的绝对压力（即真空度）的变化，并转换成电压信号，与转速信号一起输送给发动机的电控单元ECU，作为喷油控制的依据。

图1 进气压力传感器的外形及安装位置进气压力传感器的安装位置比较灵活，只要在节气门至进气歧管之间的进气压力引入传感器，就可将传感器安装在任何位置。

其外形及安装位置如图1所示。

1、功用进气压力传感器是一种间接测量发动机进气量的传感器，通过检测节气门至进气歧管之间的进气压力来检测发动机的负荷状况，并将压力信号转变为电信号输入ECU，以供ECU计算确定喷油（即喷油量）和点火时间。

如果进气压力传感器工作不良，则一般会使发动机出现起动困难、怠速抖动、加速无力、油耗增大、排放超标等故障。

在发动机燃油喷射系统中，如果安装了进气压力传感器（MAP）就无须安装空气流量传感器（AFS）。

二者安装其一就可以，作用是相同的。

2、种类汽车常用进气压力传感器有压敏电阻式、膜盒电阻式和电容式等类型。

其中压敏电阻式应用比较广泛。

图2 压敏电阻式进气压力传感器二、结构原理1、传感器结构半导体压敏电阻式进气压力传感器由压力转换原件（硅膜片）和对输出信号进行放大的混合集成电路（IC放大器）组成，如图2所示。

硅膜片是利用半导体的压阻效应制成的压力转换元件，采用的材料为单晶硅。

硅膜片的一侧是真空室，如图3，另一侧导入进气歧管的压力，导管入口设有滤清器，防止空气中的尘埃或杂质腐蚀硅膜片。

图3 压敏电阻式进气压力传感器结构图4 压敏电阻式进气压力传感器内部结构上图4b所示，硅膜片为边长约3mm的正方形，中部经光刻腐蚀形成直径约2mm，厚约50μm的薄膜片。

薄膜周围有四个应变电阻，以惠斯顿电桥的方式连接。

根据力敏电阻扩散制作的方向不同分为径向电阻和切向电阻，扩散电阻的长边与膜片半径垂直的电阻称为切向电阻（上图中R1、R3），扩散电阻的长边与膜片半径平行的电阻称为径向电阻（上图中R2、R4），硅膜片受压发生变形时，切向电阻和径向电阻的阻值变化不同，如图4c。

简述进气温度传感器的检测方法
进气温度传感器是汽车发动机管理系统中重要的传感器之一，用于测量进气系统中空气的温度，从而帮助控制发动机的燃油供给和点火时机。

如果进气温度传感器出现故障，会导致发动机出现燃油过多或者过少、点火不良等问题。

下面介绍进气温度传感器的检测方法：
一、使用万用表检测
1.将万用表的正负极分别连接到进气温度传感器的两个端口上。

2.将发动机打开，让其运转至适当的温度。

3.观察万用表的示数，如果电阻值与规定值相同，则说明传感器工作正常；如果值与规定值不同，则说明传感器可能存在故障。

二、检查传感器电缆
1.将传感器电缆连接到电缆测试仪上。

2.打开发动机，观察测试仪的显示屏，如果显示正常，则说明传感器电缆正常；
如果显示异常，则说明传感器电缆可能存在故障。

三、检查传感器的线圈
1.使用万用表将传感器的线圈连接到正负极上。

2.观察万用表的显示，如果显示正常，则说明传感器线圈正常；如果显示异常，则说明传感器线圈可能存在故障。

以上是进气温度传感器的常见检测方法，如果检测出故障，应及时更换传感器。

今天，为大家讲解下进气压力传感器的检查方法及相关知识，一起来看看吧。

1、传感器电源电压的检测A、点火开关置于“OFF”位置，拔下进气歧管绝对压力传感器的导线连接器，B、将点火开关置于“ON”位置（不起动发动机），用万用表电压档测量导线连接器中电源端VCC和接地端E2之间的电压。

其电压值应为4.5-5.5V。

如有异常，应检查进气歧管绝对压力传感器与ECU之间的线路是否导通。

若断路，应更换或修理线束。

2、传感器输出电压的检测A、接通点火开关。

B、脱开进气室一侧的真空软管。

C、用万用表电压档测量ECU插接器侧进气压力传感器PIM-E2端子间在大气压力状态下的输出电压，并记下这一电压值。

D、用手提式真空泵向进气压力传感器内施加真空，从13.3kPa （100mmHg）起，每次递增13.3kPa（100mmHg），一直增加到66.7kPa （500 mmHg）为止，测量在不同真空度下传感器PIM-E2端子间的输出电压。

该电压应能随真空度的增大而不断上升。

将不同真空度下的输出电压下降量与标准值相比较，如不符，应更换进气歧管压力传感器。

进气压力传感器检修步骤1、读资料，读图，识别电路2、分析故障点3、检测方法故障诊断仪：读取故障码、读取数据流。

万用表：流量信号、搭铁线、电源线示波器：测量流量信号波形4、万用表检测信号线：接脚PIM与E2间的动态信号电压，随进气压力增大而增大，大气压3.3V~3.9V。

搭铁线：插头E2与搭铁间的搭铁电阻电阻，应为0Ω。

电源线：插头ACC与搭铁间的供电电压，应为4.5-5.5V。

扩展资料：输出特性：发动机工作时，随着节气门开度的变化，进气歧管内的真空度、绝对压力以及输出信号特性曲线均在变化。

D型喷射系统检测的是节气门后方进气歧管内的绝对压力。

节气门后方既反映了真空度又反映了绝对压力，因而有人认为真空度与绝对压力是一个概念，其实这种理解是片面的。

在大气压力不变的条件下（标准大气压力为101.3kPa），歧管内的真空度越高，反映歧管内的绝对压力越低，真空度等于大气压力减去歧管内绝对压力的差值。

一、填空题1．热敏电阻按半导体电阻和温度的特性关系可分为三种：一、热敏电阻；二、热敏电阻；三、临界温度热敏电阻。

（负温度系数、正温度系数）2．热敏铁氧体温度传感器由材料制成。

（强磁）3．水温传感器大多用热敏电阻制成。

（负温度系数）4．进气温度传感器在D型EFI系统中被安装在之后的进气软管上；在L型EFI系统中被安装在；第三种被安装在进气压力传感器内。

（空气滤清器、空气流量计）5．车内空气温度传感器有两个，一个安装在；另一个安装在。

（驾驶室内仪表板下、后挡风玻璃下）6．EGR废气再循环系统主要是为了减少汽车尾气中的含量。

（NOx）7．读取故障码的方法有两种方法，一、；二、。

（人工读取、专用仪器）8．双金属片气体温度传感器用于检测，并通过真空膜片控制冷空气和热空气的混合比例。

（进气温度）9．空气流量传感器用来检测发动机的传感器，并将其转换为电信号输入，以供计算喷油量和点火时间。

（进气量、ECU/电子控制单元）10．叶片式空气流量传感器由和组成。

（空气流量计、电位计）11．空气流量传感器中有一个开关，来控制燃油的喷射。

（油泵）12．空气流量计内的传感器是为进气量作温度补偿。

（进气温度）13．叶片式空气流量传感器叶片完全关闭时，触点应处于状态，电阻值应为。

（断开、无穷大）14．叶片式空气流量传感器叶片稍微摆动时，触点应处于状态，电阻值应为。

（闭合、零）15．涡流式空气流量传感器的工作原理是在进气道内放置一个或流线型。

（三角形、涡流发生器）16．涡流式空气流量传感器测量漩涡数量的方法有和两种。

（超声波测量法、反光镜测量法）17．涡流式空气流量传感器的检测内容主要是测量各端子和值。

（电阻、电压）18．热线式空气流量传感器按其热线安装位置的不同可分为和两种。

（主流测量法、旁通测量法）19．热线式空气流量传感器是利用热线与空气之间的现象进行空气质量、测定。

（热传递、流量）20．热线式空气流量传感器还有功能，当发动机熄火时，电路会把热线自动加热，以清洁流量计。

第十二章汽车常用传感器的检测1.水温传感器水温传感器的精密度对喷油量有一定的影响，当混合气过浓或者过稀时，应先检查水温传感器，然后检查其它传感器。

在检查时，可拆下水温传感器，将其置于茶壶内对其进行加热测试，用万用表测量在不同水温时的电阻值，在水温20℃时其阻值应为２～３ＫΩ阻值左右，80℃时应为0.2～0.4K Ω阻值左右，如果测量结果不符合规定要求，则应更换水温传感器。

2.进气温度传感器其结构与水温传感器基本相似，检查时可使用万用表测量阻值进行判断。

在正常情况下，当温度在20℃左右时，其阻值应为２～３ＫΩ阻值左右，60℃时应为0.4～0.7KΩ阻值左右，如果测量结果不符合规定要求，则应更换其传感器。

当安装于空气流量计内的进气温度传感器损坏时应更换空气流量计，清洗节气门体，更换原厂滤清器。

3.进气压力传感器采用速度－密度方式检测进气量的电控燃油喷射系统，是利用进气岐管压力传感器来间接地测量发动机吸入的空气量，检测时通常检查传感器的电源电压与输出电压。

方法如下：1）电源电压的检查：拆下进气岐管上的压力传感器的线束插头，将点火开关置于ON位置，然后用万用表的电压档来测量线束插头上的电源端子之间的电压，其值应符合规定（具体数值请查看被维修车辆的维修手册），否则应更换或修复其电控线束；2）输出电压的检查：拆下传感器与进气岐管相连接的真空软管，使传感器直接与大气相通，然后将点火开关置于ON 位置，用电压表在电控单元线束插头处测量传感器的输出电压，接着向传感器内加真空。

并测量不同真空下它的输出电压，该电压值随真空密度的增大而降低，其变化情况应符合技术参数规定，否则应更换其传感器。

4.氧气传感器的检测氧传感器安装在发动机排气管上，其作用是检测排气管中氧分子的浓度，并将其转换成电压信号或电阻信号，使电控单元依此信号来控制混合气的浓度。

发动机油耗过大时，严重冒黑烟。

正常的数据是：诊断仪检查发动机故障的数据流，氧传感器电压变化频率为10～20次/秒，这是比较理想的状态。

理解汽车传感器的作用和故障排查在现代汽车中，传感器就如同汽车的“感官器官”，它们负责收集各种数据，并将其转化为电信号，传输给汽车的电子控制单元（ECU），从而实现对汽车各个系统的精确控制和监测。

如果把汽车比作一个人的话，那么传感器就是人的眼睛、耳朵、鼻子和皮肤，能够感知外界的各种信息，并将这些信息传递给大脑进行处理。

汽车传感器的种类繁多，常见的有进气流量传感器、进气压力传感器、节气门位置传感器、曲轴位置传感器、氧传感器、水温传感器、爆震传感器等等。

每种传感器都有着独特的作用，为汽车的正常运行提供了关键的数据支持。

进气流量传感器用于测量进入发动机的空气流量，ECU 根据这个数据来确定喷油量，以保证混合气的浓度处于最佳状态。

如果进气流量传感器出现故障，可能会导致发动机怠速不稳、加速无力、油耗增加等问题。

进气压力传感器则是通过检测进气歧管内的压力变化，来间接测量进气量。

它与进气流量传感器的作用相似，都是为了给 ECU 提供准确的进气量信息，以实现精确的燃油喷射控制。

节气门位置传感器能够监测节气门的开度，从而让 ECU 了解驾驶员的加速或减速意图。

一旦这个传感器发生故障，可能会出现发动机启动困难、怠速过高或过低等现象。

曲轴位置传感器是发动机控制系统中最重要的传感器之一，它负责检测曲轴的转角和转速，为点火时刻和喷油时刻提供准确的基准信号。

如果曲轴位置传感器出现问题，发动机很可能无法启动，或者在运行中突然熄火。

氧传感器主要用于监测排气中的氧含量，从而判断混合气的燃烧情况。

ECU 根据氧传感器的反馈信号，对喷油量进行修正，以提高燃油经济性和降低尾气排放。

当氧传感器故障时，尾气排放可能会超标，同时发动机的动力性能和燃油经济性也会受到影响。

水温传感器用于测量发动机冷却液的温度，ECU 依据这个温度来调整喷油时间、点火提前角以及怠速转速等。

如果水温传感器出现故障，可能会导致发动机过热、冷启动困难或者油耗异常等问题。

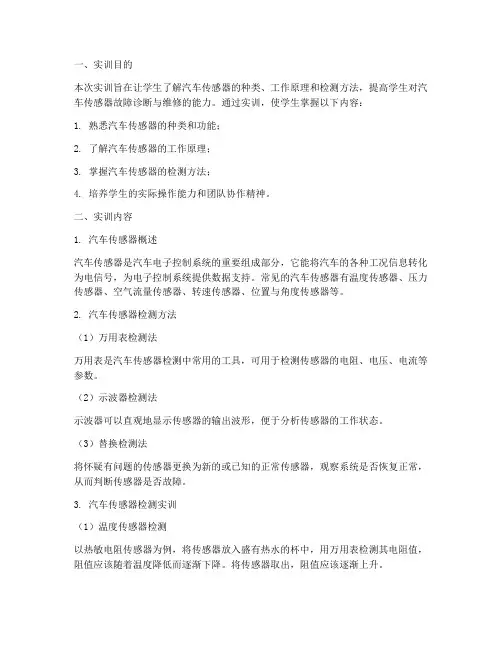

一、实训目的本次实训旨在让学生了解汽车传感器的种类、工作原理和检测方法，提高学生对汽车传感器故障诊断与维修的能力。

通过实训，使学生掌握以下内容：1. 熟悉汽车传感器的种类和功能；2. 了解汽车传感器的工作原理；3. 掌握汽车传感器的检测方法；4. 培养学生的实际操作能力和团队协作精神。

二、实训内容1. 汽车传感器概述汽车传感器是汽车电子控制系统的重要组成部分，它能将汽车的各种工况信息转化为电信号，为电子控制系统提供数据支持。

常见的汽车传感器有温度传感器、压力传感器、空气流量传感器、转速传感器、位置与角度传感器等。

2. 汽车传感器检测方法（1）万用表检测法万用表是汽车传感器检测中常用的工具，可用于检测传感器的电阻、电压、电流等参数。

（2）示波器检测法示波器可以直观地显示传感器的输出波形，便于分析传感器的工作状态。

（3）替换检测法将怀疑有问题的传感器更换为新的或已知的正常传感器，观察系统是否恢复正常，从而判断传感器是否故障。

3. 汽车传感器检测实训（1）温度传感器检测以热敏电阻传感器为例，将传感器放入盛有热水的杯中，用万用表检测其电阻值，阻值应该随着温度降低而逐渐下降。

将传感器取出，阻值应该逐渐上升。

（2）压力传感器检测以进气压力传感器为例，启动发动机，用万用表检测传感器1、2脚之间的电压。

发动机温度正常后猛踩几次加速踏板，电压值应该在0.6-4.6V之间变动。

（3）空气流量传感器检测以热线式空气流量传感器为例，用万用表检测两脚之间的电压，电压值应该为5V左右。

电压正常，用吹风机向传感器内吹空气，信号电压应该随进气量的大小敏感变化。

（4）转速传感器检测以电磁式转速传感器为例，拔下传感器插头，用万用表检测两脚之间的电阻，电阻值应该为800-1200欧姆。

两脚与地的电阻应该为无穷大。

（5）位置与角度传感器检测以节气门位置传感器为例，打开点火开关，用万用表检测插脚b与c之间的电压。

节气门全开时，电压应该为4.7V左右，节气门全闭时电压应该为0.7V左右。

车用进气压力传感器的原理及应用车用进气压力传感器的原理及应用随着汽车工业的发展，各种先进技术不断涌现，例如：发动机进气控制系统。

其中，车用进气压力传感器是发动机进气系统中的重要元件之一，能够准确地测量发动机进气中的压力，为发动机故障诊断和精确调整提供参考。

本文将从原理和应用两个方面进行介绍，希望能对车辆运行相关的人员提供参考。

一、原理车用进气压力传感器是一种能够将压力信号转换成电信号的元件，其工作原理类似于变阻器。

一旦进气管内部的气体压力改变，压力传感器就能够感知到这种变化，并将其转化成电压信号输出。

具体来说，传感器中的压力传感器将进气管内部的高低压力转化成阻值，通过内部的微处理器进行计算，将获得的电压值输出到计算机中，使发动机能够进行精准的调整。

二、应用目前，车用进气压力传感器已广泛应用在汽车制造企业、汽车维修企业和汽车电子设备生产企业等多个领域。

其应用范围主要体现在以下方面：1. 故障检测和诊断：由于车用进气压力传感器能够准确测量发动机进气管内部的压力，因此在汽车故障检测和诊断方面有很大的作用。

例如，当车辆发生失火、熄火等情况时，可以通过排除进气管内部的压力波动问题来解决故障。

2. 燃油经济性的提高：车用进气压力传感器还可以调节油气比例，使油耗更加经济。

通过准确测量进气管内部的压力，可以将进气管内部的空气和燃料比例调节得更加合理，提高燃油经济性，减少汽车排放。

3. 发动机马力的提升：在发动机调整和优化上，车用进气压力传感器也可以发挥重要作用。

通过准确测量进气管内部的压力，可以将空气和燃料的比例调节得更为精准，从而提高发动机的马力。

总之，车用进气压力传感器在现代汽车制造中有着广泛的应用，不仅可以帮助检测和排除故障，而且还能够提高燃油经济性和发动机马力，对于汽车的发展具有积极的推动作用。

希望本文的介绍能够对相关从业人员提供参考，促进汽车行业的不断创新和进步。

除了上述的应用，车用进气压力传感器还能够应用于冷却系统的调控，以及发动机的保养和维护，能够有效的延长发动机的使用寿命。

对空燃比控制起决定性作用的传感器是空气计量系统。

空气计量系统告诉ECU进多少空气ECU就配多少燃油，喷多少油作重要依据。

所以说能导致汽车混合器漂移量过大非常大的就是空气计量系统问题。

如果车喷油量偏差非常多一般就是空气流量传感器问题，因为一般其它传感器只是辅助没有权限控制那么大的喷油量，偏差也只是稍稍进行一些错误修正产生的。

其它传感器做不到那么大的控制范围。

控制程序中的喷油计算公式，进气量是主要决定因子，其它的只是修正因子。

全世界的所有发动机对混合器的需求都是一样的，区别不会太大。

但是到故障诊断的时候要区分控制系统。

目前的汽车发动机电控系统主要分为两大类，即以空气流量计为代表的L型系统和以进气压力传感器为代表的D型系统。

这两种系统的工作方式不同，故障现象不同。

空气流量计（L型）和进气压力传感器（D型）都属于空气计量装置，但是空气流量计属于直接测量进气量。

进气压力传感器属于间接测量进气量。

空气流量计种类：（翼板式-基本淘汰）、（卡门涡旋式-使用率1%）、（热线热膜式-使用率99%）。

流量计和压力传感器的区别：1、安装位置不同：空气流量计安装在空滤后面节气门前的管道中，进入进气管的空气都要经过空气流量计。

进气压力传感器安装在节气门后进气门前，靠检测进气管道中的气压力（负压、真空度检测为负值）间接判断空气流量。

2、反应速度不同：空气流量计响应速度快，因空气流量计的安装位置比较靠前。

当空气进入进气管后马上就能得出空气量。

进气压力传感器反应相对较慢，因为当空气流量计得出测量结果的时候相对于进气压力传感器空气都还没有进入到节气门后面。

空气流量计流量传感器优缺点：响应快，测量准。

收油门时对进气量的测量没有进气压力传感器准确。

价格昂贵一般400-20000.一般用在中高端车。

压力传感器优缺点：加油门的时候测量不准，反应较慢。

但优点是收油门的时候测量节气门后的压力，判断空气流量比较准。

价格相对便宜最多400，一般用在低端车。

姚科业，《图解汽车传感器识别检测拆装维修》，化学工业出版社，2018.03 一、概述进气温度传感器和冷却液温度传感器是EFI系统中重要的温度传感器，能反映发动机的热负荷状态。

进气温度传感器（Intake Air Temperature Sensor，简称IATS）作用是检测进气温度，并将温度信号转变成电信号输送给ECU，作为燃油喷射和点火正时的修正信号。

进气温度传感器安装在进气系统中，如空气滤清器、进气总管、进气歧管等。

如图1所示。

图1 进气温度传感器二、功用1.进气温度传感器用于测量进气温度。

2.将温度信号转变成电信号输送给发动机控制模块（ECU）。

3.ECU根据进气温度传感器的信号对喷油量和点火提前角进行修正。

三、原理进气温度传感器由NTC（负温度系数）热敏电阻构成，冷却液温度的变化引起电阻值的变化，具体关系见左图，当水温越低电阻值越大，水温越高电阻值越小，而传感器输出的电压也会变化，系统根据接收到的电压值来计算出当前的水温。

四、故障（一）进气温度传感器故障原因：1.传感器自身故障（1）温度传感器内部线路断路，电阻阻值为∞；（2）温度传感器内部线路短路，电阻阻值为0；（3）温度传感器由于内部老化，电阻值为一稳定的大电阻或者在大电阻区域内变化；（4）温度传感器由于内部老化，电阻值为一稳定的小电阻或者在小电阻区域内变化。

2.线束故障（1）温度传感器插接器脱落或温度传感器和电脑的连接线路断路，电阻阻值为∞；（2）温度传感器和电脑的连接线路短路；3.ECU故障。

（1）ECU内部电路断路；（2）内部电路短路。

（二）进气温度传感器故障表现：1. 发动机起动困难；2. 发动机怠速不稳；3. 发动机尾气排放超标；4. 发动机无法准确控制喷油量。

五、案例图2 丰田8A进气温度传感器电路图六、检测1. 确定安装位置（在D型EFI中，进气温度传感器一般安装在空气滤清器、进气总管、进气歧管内或进气压力传感器内，与进气压力传感器组成进气压力温度传感器；在L型EFI中进气温度传感器一般安装在空气流量计内。
