三相三线电能表在实际运用中遇到的问题及解决方法

电能表校验中遇到的问题及解决方法
电能表校验是确保电能表测量准确性和稳定性的一项重要工作，但在实际操作过程中，也会遇到一些常见问题。

以下是一些可能遇到的问题及解决方法。

1. 被测电能表指示值与校验设备示值不一致：
可能的原因包括采样误差、量程不匹配、传感器故障等。

解决方法包括检查传感器和
电路的连接情况，更换传感器或测试设备。

2. 校验设备示值波动较大：
这可能是由于电源电压不稳定、传感器损坏或放置位置不当等原因引起的。

可以尝试
更换电源或调整传感器位置，确保电源稳定和传感器正常工作。

3. 校验结果不稳定：
可能是由于环境温度、湿度等因素的影响导致的。

可以在校验过程中控制环境温度和
湿度，如使用温湿度控制设备。

4. 电能表显示故障：
可能是由于电能表本身故障引起的，可以尝试重新校验或更换电能表。

5. 无法进行远程校验：
可能是由于通信故障、网络问题等原因导致的。

可以检查通信线路、网络连接设备和
设置，确保正常进行远程校验。

电能表校验中常见的问题及解决方法包括检查传感器和电路的连接情况、更换传感器
或测试设备、更换电源或调整传感器位置、控制环境温度和湿度、重新校验或更换电能表、检查通信线路、网络连接设备和设置、检查数据传输设备和通信协议设置等。

通过正确处
理这些问题，可以确保电能表校验的准确性和稳定性。

三相电供电常见故障解析及改善方案1.电压不平衡电压不平衡是指三相电压之间存在相应差异，导致供电不稳定。

产生电压不平衡的原因主要有：供电变压器容量不足、供电电源接地电阻不均衡、电源线路不平衡等。

解决方案：-增加供电变压器容量，确保供电稳定。

-检查供电电源接地情况，确保接地电阻均衡，减少电压不平衡现象。

-定期检查电源线路的接线情况，并进行必要的修复和调整。

2.电压波动电压波动是指供电电压在一段时间内频繁波动，造成设备运行不稳定。

电压波动的原因主要有：电力系统负荷不均衡、大功率负载切换等。

解决方案：-均衡负荷，合理分配电力系统的负荷。

-对于大功率负载切换，可以采用延时切换等措施，减少电压波动。

3.电流过载电流过载是指供电线路所承载电流超过额定值，导致线路过热，甚至火灾等危险。

电流过载的原因主要有：设备过负荷、线路短路等。

解决方案：-合理规划设备的用电负荷，对设备进行定期检查和维护，确保设备正常运行。

-升级线路容量，提高供电线路的承载能力。

-安装过流保护器等装置，对电流进行监测和控制。

4.地线故障地线故障是指电源地线或设备接地线存在断路或接触不良等问题。

地线故障的原因主要有：设备绝缘老化、地线接地电阻过大等。

解决方案：-定期检查设备的绝缘状况，更换老化的绝缘件。

-检查地线的接触情况，确保地线的接触良好。

-降低地线接地电阻，提高接地效果。

综上所述，三相电供电系统常见故障的解析及改善方案包括解决电压不平衡、电压波动、电流过载和地线故障等问题。

通过增加变压器容量、均衡负荷、规划设备负荷、加强设备维护等措施，可以有效预防和解决这些故障，确保供电系统的安全稳定运行。

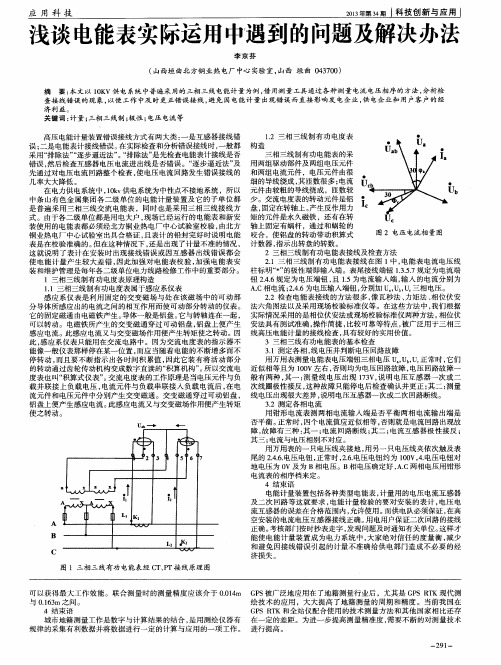

三相三线电能表在实际运用中遇到的问题及解决方法本文以10KV供电系统中普遍采用的三相三线电能计量为例，借用测量工具通过各种测量电流电压相序的方法，分析检查接线错误的现象，以便工作中及时更正错误接线，避免因电能计量出现错误而直接影响发电企业，供电企业和用户客户的经济利益。

高压电能计量装置错误接线方式有两大类：一是电能表接线错误；二是互感器接线错误。

在实际检查和分析错误接线时，一般都采用“排除法”“逐步逼近法”。

“排除法”是先检查电能表计接线是否错误，然后检查互感器电压电流进出线是否错误。

“逐步逼近法”及先通过对电压电流回路整个检查，使电压电流回路发生错误接线的几率大大降低。

1三相三线制有功电能表原理构造1.1三相三线制有功电能表属于感应系仪表是利用固定的交变磁场与处在该磁场中的可动部分导体所感应出的电流之间的相互作用而使可动部分转动的仪表。

它的固定磁通由电磁铁产生。

导体一般是铝盘。

它与转轴连在一起，可以转动。

电磁铁所产生的交变磁通穿过可动铝盘，铝盘上便产生感应电流。

此感应电流又与交变磁场作用便产生转矩使之转动。

因此，感应系仪表只能用在交流电路中。

因为交流电度表的指示器不能像一般仪表那样停在某一位置，而应当随着电能的不断增多而不停转动，而且要不断指示出各时间积累值，因此它装有将活动部分的转动通过齿轮传动机构变成数字直读的“积算机构”。

所以交流电度表也叫“积算式仪表”。

交流电度表的工作原理是当电压元件与负载并联接上负载电压，电流元件与负载串联接入负载电流后，在电流元件和电压元件中分别产生交变磁通。

交变磁通穿过可动铝盘，铝盘上便产生感应电流。

此感应电流又与交变磁场作用便产生转矩使之转动。

1.2三相三线制有功电度表构造三相三线制有功电能表的采用两组驱动部件及两组电压元件和两组电流元件，电压元件由很细的导线绕成，其匝数很多；电流元件由较粗的导线绕成，匝数较少。

交流电度表的转动元件是铝盘，固定在转轴上。

产生反作用力矩的元件是永久磁铁，还有在转轴上固定有蜗杆，通过和蜗轮的咬合，使铝盘的转动带动积算式计数器，指示出转盘的转数。

第 1 章绪论1.1有功电能表接线的目的和意义电能表的接线是指电能表或用互感器与被测电路间的连接关系。

电能表的接线方式多种多样.它是由被测电路（单相、三相三线、三相三四线等）、测量对象（有功电能或无功电能）以及选用的电能表或电流互感器、电压互感器等多种情况决定的。

不管选择那种接线方式.都必须保证接线的正确性。

如果接线不正确.即使电能表和互感器本身的准确度都很高.也达不到准确计量的目的。

因为接线错误.常常会使计量的电能值发生错误.甚至无法计量.严重的还可能造成人身伤亡或仪器仪表、设备的损坏。

所以.电能表的接线必须按设计要求和规程的规定正确进行。

电能表本身有很多误差。

如电能表潜动、电能表的误差等等。

很容易引起计量误差。

错误接线包括互感器的误接线、断线、电能表的误接线或断线. 无论错在哪里。

最终都反映在电能计量装置发生偏差.这个偏差远远大于误差引起的计量误差。

所以正确接线很重要。

1.2有功电能表的技术现状和发展趋势一、国内各类电能表产品的技术现状1、感应式表缺乏突破经过近年来我国大面积城乡电网的改造建设.我国感应式表的技术和质量已较刚起步有了明显的提高。

特别是根据国外先进国家的经验.设计出了长寿命和亚长寿命感应式电能表.并制定了相关标准。

但与国外知名品牌相比.我国的感应式电能表还有一定的差距.主要表现为性能一致性较差、材料质量问题和关键工艺技术得不到解决等。

2、电子式表技术更新较快居民用表功能不断增强。

几年来的城乡居民一户一表改造工程中.电子式电能表得以大面积的推广使用.普通民用电子式电能表的使用寿命能够确保15 年甚至20 年以上。

多费率表发展较快。

多费率表得到了很多经济发达而电力紧张的地区供电部门的青睐。

工商业用表多功能化成趋势。

早在本世纪初.电子式电能表就已经取代感应式表.成为工商业用表的主流。

预付费表逐步趋于完善。

预付费表在经过几年的沉寂后.从2006 年起有明显复苏的迹象.这一方面是由于供电部门加大对欠费用户的管理力度. 自动抄表技术发展颇具前景。

三相电能表现场校验仪常见故障及解决方法前言三相电能表现场校验仪是用来校验电能表的一种专用仪器。

其紧要功能是模拟电能表的使用环境，在实际使用过程中，常常会显现各种故障情况。

本文将介绍三相电能表现场校验仪常见故障及解决方法。

故障一：电路板损坏电路板损坏是不可避开的故障现象之一、可能会导致电路板的部分线路短路或者开路，影响仪器的正常使用。

解决方法若干电路板存在损坏情况时，应当将受损电路板下架，检查损坏原因，再用同样型号的电路板进行替换。

在更换电路板时，务必保证连接件的坚固与连接正确。

故障二：显示屏无法显示三相电能表现场校验仪的显示屏无法正常显示，往往由于故障引起。

解决方法首先查看屏幕连接线是否接触良好。

假如连接良好，还需要进行检查是否屏幕损坏，假如是则需要替换显示屏。

对于屏幕连线损坏，需要将连接线重新焊接或者更换，确保连接良好。

故障三：电压测量不精准电能表的电压测量是其最紧要的功能之一，假如电压测量显现不精准的情况，则需要对该仪器进行调整及排出故障。

解决方法应当首先检查仪器的电压传感器，查看其是否能够正常工作。

假如传感器损坏，则需要进行更换。

另外，还需要对仪器进行校准及修正，以确保电压测量精准牢靠。

故障四：电流测量不精准除电压测量外，电能表另一紧要功能就是测量电流。

假如电流测量存在不精准的情况，就需要适时进行处理。

解决方法应当首先检查仪器的电流传感器，查看其是否能够正常工作。

假如传感器损坏，则需要进行更换。

假如传感器正常，但电流测量仍旧不精准，则需要进行校准及修正，以确保电流测量精准牢靠。

故障五：阻抗异常三相电能表现场校验仪的阻抗异常，可能会导致其无法正常工作。

此时，需要适时排出故障。

解决方法应当首先检查仪器的线圈及传感器，查看是否存在损坏。

假如线圈或传感器均正常，则需要进行调整及修正，以确保阻抗正常。

结语三相电能表现场校验仪是一种紧要的电力检测仪器，其在实际使用过程中，可能会显现各种故障情况。

为确保其正常工作，应当适时排出故障，保持其良好的工作状态。

三相不平衡就就是电能质量得一个重要指标,虽然影响电力系统得因素有很多,但正常性不平衡得情况大多就就是因为三相元件、线路参数或负荷不对称。

由于三相负荷得因素就就是不一定得,所以供电点得三相电压和电流极易出现不平衡得现象,损耗线路。

不仅如此,其对供电点上得电动机也会造成不利得影响,危害电动机得正常运行。

配电网三相不平衡得原因1、三相负荷得不合理分配。

很多得装表接电得工作人员并没有专业得对于三相负荷平衡得知识概念,因此在接电得时候并没有注意到要控制三相负荷平衡,只就就是盲目和随意得进行电路得接电荷装表,这在很大程度上造成了三相负荷得不平衡。

其次,我国得大多数电路都就就是动力和照明混为一体得,所以在使用单相得用电设备时,用电得效率就会降低,这样得差异进一步加剧了配电变压器三相负荷得不平衡状况。

2、用电负荷得不断变化。

造成用电负荷不稳定得原因包括了地II经常出现得拆迁,移表或者用电用户得增加;临时用电和季节性用电得不稳定性。

这样在总量上和时间上得不确定和不集中性使得用电得负荷也不得不跟随实际情况而变化。

3、对于配变负荷得监视力度得削弱。

在配电网得管理上,经常会忽略三相负荷分配中得管理问题。

在配电网得检测上,对配电变压器得三相负荷也没有进行定期得检测和调整。

除此之外,还有很多因素造成了三相不平衡得现象,例如线路得影响以及三相负荷矩得不相等等。

三相不平衡得危害1、增加线路得电能损耗在三相四线制供电网络中,电流通过线路导线时,因存在阻抗必将产生电能损耗,其损耗与通过电流得平方成正比。

当低压电网以三相四线制供电时,由于有单相负载存在,造成三相负载不平衡在所难免。

当三相负载不平衡运行时,中性线即有电流通过。

这样不但相线有损耗,而且中性线也产生损耗,从而增加了电网线路得损耗。

2、增加配电变压器得电能损耗配电变压器就就是低压电网得供电主设备,当其在三相负载不平衡工况下运行时,将会造成配变损耗得增加。

因为配变得功率损耗就就是随负载得不平衡度而变化得。

三相智能电能表常见故障分析与对策摘要：三相智能电表是电力行业常见的设备，由于应用率提升，其发生故障的概率也明显增加，常见的就是便能表烧毁、数据不准确等。

针对这样的情况，行业内技术人员可以寻找产生故障的具体原因，最终根据实际情况提出相应的故障控制措施，通过合理手段有效提升现场工作人员的故障判断和解决能力，有效提高故障的处理效率以及质量。

本文先阐述了三相智能电表的特点，又分析了电表当中常见的故障，最终根据故障类型提出了相应的处理方案，希望能够为相关工作的优化落实提供合理参考。

关键词：三相智能电表；故障分析；故障解决智能电表实际上是计量电能的工具，同时也是用户用电信息数据采集的源头和关键，这项工作的落实和电力企业本身，乃至用户的切身利益都息息相关。

若能够通过合理手段对电能表故障类型进行甄别，并排查故障产生原因，这样就能减少现场工作人员由于判断失误，将正常运行电表拆解的情况产生，对于提升企业工作效率来讲有明确意义。

且三相智能电表的故障分析和解决工作需要根据故障的具体种类以及相应特点，技术人员需要分析故障原因，提出相应的故障预防措施，应具有前瞻性，以预防为主要原则落实相应工作。

一、三相智能电表特点三相智能电表指的就是工业用的380v计量电能表，功能包括测量单元、通信单元以及数据处理单元三个部分[1]，在实际工作中，数据处理、电能计量以及实时监测等工作都能胜任。

智能电能表的工作内容和相应动作都是由其内部的核心智能芯片控制，对用户的实时用电量等基本信息监测效果较好。

当下三相智能电能表的应用范围十分广泛[2]，除了日常生活，在部分生产环节也会应用，且功能发展越来越完善，能够在电力系统当中起到至关重要的作用。

行业内技术人员有必要重视电能表的运行状态监控工作，对其中常见的故障展开进行系统分析，确定问题发生原因之后，将细节整理成档案。

需要注意的是三相智能电表的种类十分丰富，因此产生故障的类型也各不相同[3]，想要保障在故障发生的第一时间解决问题，行业内技术人员就有必要保障自身工作的针对性以及目的性，原则就是促使三相智能电能表保持运行的稳定性。
