DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD 显示，有红外或RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

可为电力部门提供先进、可靠的计量工具。

该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。

注：可根据用户需要制造特殊规格的表。

3．主要电气性能指标：3． 1 基本误差：见表1有功1.0级有功2.0级电流值 功率因数 COSФ误差 %功率因数 COSФ 误差 % 0.05Ib≤I<0.1Ib 1.0 ±1.5 1.0 ±2.5 0.1Ib≤I<Imax 1.0±1.0 1.0±2.0 0.1Ib≤I<0.2Ib 0.5滞后或0.8超前 ±1.5 0.5滞后或0.8超前 ±2.5 0.2Ib≤I<Imax0.5滞后或0.8超前±1.0 0.5滞后或0.8超前±2.03． 2 起动电流：有功≤0.005Ib（2级） 有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级） 有功≤0.002Ib（1级，经互感器接入）。

3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

3．4 电气参数电池停电不显示电流 ≦10uA 正常工作电压0.85Un ～ 1.15Un 极限工作电压 0.7Un ～ 1.2Un 每相电压线路功耗 ≤1.0W 和5VA 电流线路功耗 ≤1VA 备份电池电压3.6VDC 电池停电显示电流 ≦30uA 3.4 时钟参数时钟准确度 0.5S/d（23℃） 电池容量≥1.2Ah3.5 气候条件正常工作温度: -15℃ ～ +55℃极限工作温度范围： -20℃～ +70℃贮存与运输温度范围：-25℃～ +70℃3.6外型尺寸： 268×171×76mm。

三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。

DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。

DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。

DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。

该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。

电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。

该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。

业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。

由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。

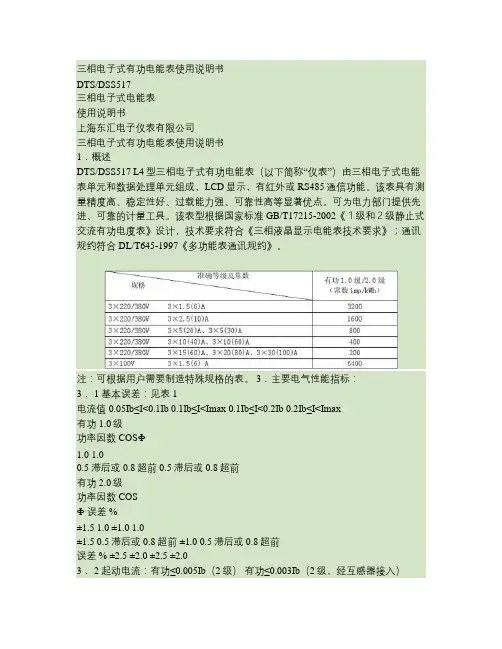

三相电子式有功电能表使用说明书DTS/DSS517三相电子式电能表使用说明书上海东汇电子仪表有限公司三相电子式有功电能表使用说明书1．概述DTS/DSS517 L4型三相电子式有功电能表（以下简称“仪表”）由三相电子式电能表单元和数据处理单元组成，LCD显示，有红外或RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

可为电力部门提供先进、可靠的计量工具。

该表型根据国家标准GB/T17215-2002《１级和２级静止式交流有功电度表》设计，技术要求符合《三相液晶显示电能表技术要求》；通讯规约符合DL/T645-1997《多功能表通讯规约》。

注：可根据用户需要制造特殊规格的表。

3．主要电气性能指标：3． 1 基本误差：见表1电流值0.05Ib≤I<0.1Ib 0.1Ib≤I<Imax 0.1Ib≤I<0.2Ib 0.2Ib≤I<Imax有功1.0级功率因数COSФ1.0 1.00.5滞后或0.8超前 0.5滞后或0.8超前有功2.0级功率因数 COSФ 误差 %±1.5 1.0 ±1.0 1.0±1.5 0.5滞后或0.8超前 ±1.0 0.5滞后或0.8超前误差 % ±2.5 ±2.0 ±2.5 ±2.03． 2 起动电流：有功≤0.005Ib（2级）有功≤0.003Ib（2级，经互感器接入）有功≤0.004b（1级）有功≤0.002Ib（1级，经互感器接入）。

3． 3 潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

3．4 电气参数正常工作电压极限工作电压每相电压线路功耗电流线路功耗备份电池电压电池停电显示电流电池停电不显示电流时钟准确度电池容量0.85Un ～ 1.15Un 0.7Un ～ 1.2Un ≤1.0W和5VA ≤1VA 3.6VDC ≦30uA ≦10uA 0.5S/d（23℃）≥1.2Ah3.4 时钟参数三相电子式有功电能表使用说明书3.5 气候条件正常工作温度:极限工作温度范围：贮存与运输温度范围：3.6外型尺寸： 268×171×76mm。

DSSD1277-B 型三相三线电子式多功能电能表科林自动化SHIJIAZHUANG KELIN ZIDONGHUA CO_LTD.尊敬的客户：首先感您购买和使用本公司的产品。

科林自动化是一个集研发、生产和销售电力产品的专业企业，其旗下的用电设备事业部是专门为电力企业的用电部门服务，为大家提供技术先进、质量可靠的用电设备。

本公司产品质量保证体系通过了ISO9001认证。

在您购买本公司产品的同时，请仔细阅读本使用手册，如有任何问题，请及时与本公司的技术服务中心或分布在全国各地的事务所联系。

联系：科林自动化市场部：08科林自动化销售部：08科林自动化用电设备事业部：05科林自动化技术服务中心：07科林自动化客服部：05办事处：00办事处：0办事处：0办事处：办事处：8办事处：7办事处：办事处：1办事处：0本说明书适用于科林自动化生产的DSSD1277-B型三相三线电子式多功能电能表。

上述各事务所如有变化，请拨科林自动化总机：08查询。

2007/03/12目录1 综合介绍 (1)1.1概述 (1)1.2 依据标准 (1)1.3工作原理简述 (1)1.4技术参数 (1)1.4.1 主要技术参数 (1)1.4.2 日历时钟 (2)1.4.3 光耦脉冲输出 (2)1.4.4 其它数据 (2)2 仪表主要功能...................... . (3)2.1电能计量功能 (3)2.2最大需量测量 (4)2.3 费率和时段管理............................................... . (5)2.4瞬时量测量 (5)2.5抄表设表通讯接口和功能 (5)2.6 输出接口 (5)2.7负荷记录 (6)2.8 背光功能及LCD显示 (6)2.9 断相事件记录 (6)2.10 断流事件记录 (6)2.11 过流事件记录 (6)2.12 反向电流记录 (6)2.13 停电来电记录 (6)2.14 电网运行状态字和电表运行状态字 (6)2.15 编程事件记录 (6)2.16 显示功能 (6)3 密码管理及安全认证说明 (6)3.1密码管理 (6)3.2安全认证 (6)4 外形安装及说明...... ........................................................... (7)4.1 外形图 (7)4.2 液晶显示屏容 (8)4.3 电表的安装及接线 (9)5 仪表的存储和质量保证 (11)6 售后服务 (11)7 通讯规约说明 (11)8 附录 (11)1 综合介绍1.1 概述DSSD1277-B型三相三线电子式多功能电能表是科林自动化生产的新一代智能型高科技电能计量产品。

DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介3概述3工作原理3功能总览表4技术指标52 基本功能：7电能计量7最大需量测量8费率和时段9实时量测量10事件记录10冻结功能21负荷记录22显示23安全保护23信号输出24通讯功能24停电抄表24 3 液晶显示说明24显示界面25显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

适用于各电厂、变电站、计量关口和企事业单位。

工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。

在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

使用说明书目录一、产品简介1.1 工作原理 (1)1.2 技术指标 (2)1.3产品规格 (3)二、外形说明及安装2.1 外形图 (3)2.2 液晶显示内容 (4)2.3 电表的安装及接线 (5)三、基本功能3.1 计量功能 (7)3.2 时间（费率）及历史数据管理 (10)3.3 事件记录 (12)3.4 电表可设置内容 (12)3.5 通讯 (13)3.6 停电唤醒功能 (13)3.7 多功能检测输出功能 (13)3.8 背光功能 (13)3.9 报警及错误管理 (13)3.10 故障报警显示 (14)四运输与贮存4.1 运输 (16)4.2 贮存 (16)五保修与服务附录：附录A：显示通信标识列表 (16)一、产品简介DSSD/DTSD 电能表是我公司自主开发生产的电子式多功能电能表，本产品采用国际先进的超低功耗大规模集成电路技术及SMT 先进制造工艺，具有计量精度高、性能稳定、高质量、极好的EMC 性能等特性。

具有计量正、反有功电能、四象限无功电能，记录四种费率的分时电能和电表运行过程中的各种事件记录（电压、电流、功率因数、负荷、需量、以及编程等事件）的功能。

具有红外通讯和双路RS485通讯功能。

备有停电抄表电池，能够实现停电红外抄表功能。

该表性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17883-1999《0.2级和0.5S 级静止式交流有功电能表》国家标准和DL/T614-1997《多功能电能表》标准对多功能电能表的各项技术要求，其通信符合DL/T645-1997《多功能表通信规约》的要求。

1.1工作原理该三相多功能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。

工作原理框图如图1所示：由计量单元和数据处理单元（CPU ）、LCD 、红外通讯口、双RS485通讯、RS232通讯口等组成，电能表工作时，模拟信号（电压、电流）经计量芯片处理后变成数字信号，CPU 进行运算处理后存储数据。

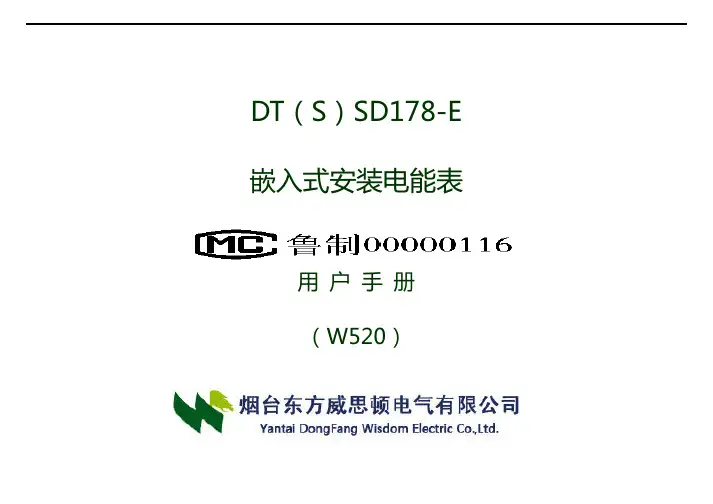

DT（S）SD178-E 嵌入式安装电能表目录1.概述 (1)2.产品规格 (2)3.技术参数 (2)4.安装与接线 (7)4.1 安装外形图及接线图·················································································- 7 -4.2 安装注意事项及方法·················································································- 16 -5.使用说明 (17)5.1面板格式······································································································- 17 -5.2功能说明······································································································- 18 -5.3显示说明······································································································- 24 -5.4 通信说明·····································································································- 37 -5.5参数设置······································································································- 50 -5.6注意事项······································································································- 53 -6.典型应用 (54)7.保修期限 (55)8.技术支持 (55)1.概述概述DT（S）SD178-E嵌入式安装电能表（嵌入式安装数字显示电测量仪表）是烟台东方威思顿电气有限公司集多年的电表设计经验，所推出的新一代微型电测量仪表。

三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。

2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。

4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。

2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。

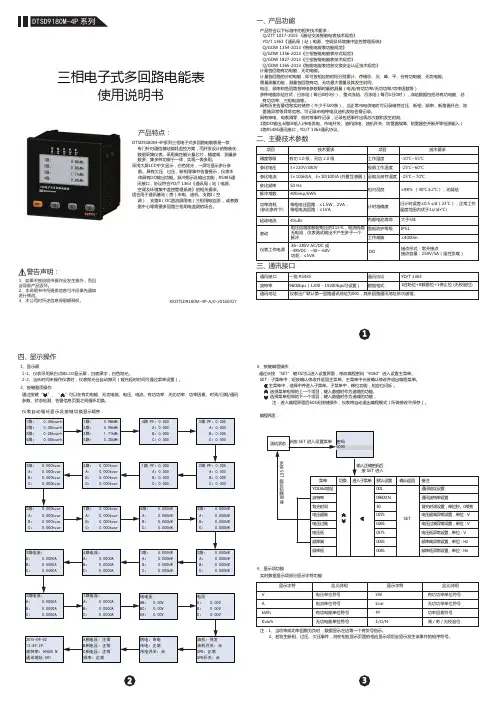

2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD9180M-4P系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。

采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。

采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。

具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。

脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。

适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。

KKDTSD9180M-4P-A/0-20160427仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。

2、本说明书中所提供信息可不经事先通知进行修改。

3、本公司对所述信息保留解释权。

警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。

DTSD和DSSD型三相多功能电能表说明书————————————————————————————————作者：————————————————————————————————日期：DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介01.1概述0 1.2工作原理0 1.3功能总览表1 1.4技术指标22 基本功能：42.1电能计量4 2.2最大需量测量5 2.3费率和时段6 2.4实时量测量7 2.5事件记录8 2.5冻结功能18 2.7负荷记录19 2.8显示20 2.9安全保护21 2.10信号输出21 2.11通讯功能21 2.12停电抄表223 液晶显示说明223.1显示界面22 3.2显示界面224. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数性能参数输入测电压显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：2倍/10s功耗〈1VA（每相）阻抗〉300kΩ精度RMS测量，精度等级0.5级，1.0级电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：2倍/10s功耗〈0．4VA（每相）阻抗〈20MΩ精度RMS测量，精度等级0.5级，1.0级频率40~60Hz,精度0.1Hz功能有功、无功、视在功率，功率因数电能四相限计量，有功，无功电能计量显示可编程、切换、循环的2、3、4排LED显示电源工作范围AC、DC 80~270V功耗≦5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦隔离环境工作环境-10~55℃储存环境-20~75℃安全耐压输入和电源>2kV,输入和输出>2kV,电源和输出>1kV绝缘输入、输出、电源对机壳>5MΩ外形尺寸尺寸: 120*120*95mm；96*96*95mm80*80*90mm；72*72*90mm 重量0．6kg三、安装与接线3．1 仪表尺寸外型代号外型尺寸(mm)开孔尺寸(mm)最小安装距离总长(mm)水平(mm) 垂直(mm)42 120×120 111×111 120 120 9596 96×96 91×91 96 96 9580 80*80 76*76 80 80 9072 72*72 67*67 72 72 903．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

DTSD179三相四线电子式电能表使用说明书1.概述DTSD179三相四线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。

本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。

本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

2.工作原理基本工作原理如图1所示。

I AI BI CU AU BU C图1 电能表原理框图3.主要规格型号4.主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。

各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。

4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。

四象限无功可任意组合累加,归结为正反二类无功并显示。

在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。

4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。

在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。

能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。

4.1.3需量周期可在5、10、15、30、60min中选择。

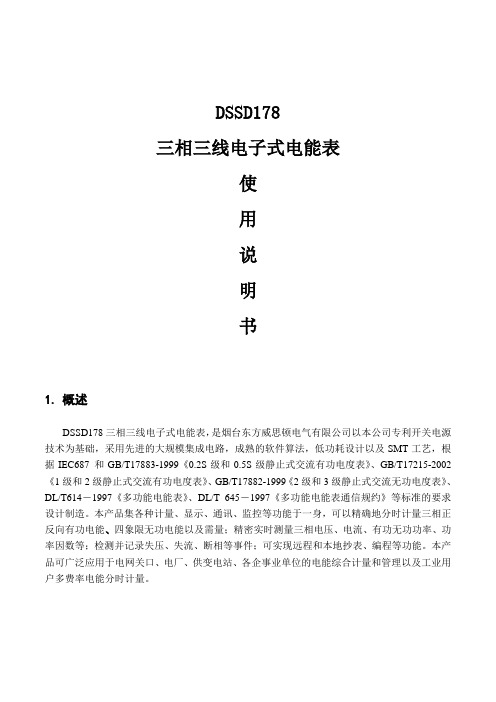

DSSD178三相三线电子式电能表使用说明书1.概述DSSD178三相三线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。

本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。

本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

图1 电能表原理框图2. 工作原理基本工作原理如图1所示。

I A I B I CU A U B U C3. 主要规格型号4. 主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。

各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。

4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。

四象限无功可任意组合累加,归结为正反二类无功并显示。

在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。

4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。

在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。

能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。

4.1.3需量周期可在5、10、15、30、60min中选择。
