三相数字式电能表接线方法

三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。

比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

电工教程：电能表正确接线图解法和接线注意事项单相电能表一般都是直入式电表，接线方法如图：
单相电表接线实物图
当电流超过100A时，我们可以采用三相电源、三相电表；如果没有三相电或者不得不用单相电，那就必须要采用互感型单相电表配合电流互感器使用。

它的接线方法如下：
三相电能表接线
三相电表分直入式和互感式两大类，直入式三相电表最大电流也是100A。

当电流超过100A时，也必须要采用三相互感式电表并配合电流互感器使用。

直入式电表接线如图所示：
互感式三相电表接线如图所示：
关于电表接线注意事项
不管是三相互感式电表还是单相互感式电表，接线时必须注意以下几点：
S1必须接1、S2接3，不能接反；否则都会出现电表反转
火线必须从互感器的P1面穿入，从P2面穿出；否则都会出现电表反转
规范要求连接S1、S2的导线必须用2.5平方以上的铜线（注意是铜芯线）
为了防止电流互感器开路产生的高压，电流互感器S1或者S2必须接地，一般接在配电箱的地排上或者和地线连接起来。

电能表接线技巧单相交流电度表的接线方法：交流电能的测量大多采用感应系电度表。

单相电度表有专门的接线盒。

接线盒内设有4个端钮。

电压和电流线圈在电表出厂时已在接线盒中连好。

单相电度表共有4个接线桩，从左至右按1、2、3、4编号，配线时，只需按l、3端接电源，2、4端接负载即可(少数也有l、2端接电源，3、4端接负载的，接线时要参看电表的接线图)。

若负载电流很大或电压很高，则应通过电流或电压互感器才能接入电路。

接线应按电流互感器的初级与负载串联，次级与电度表的电压线圈并联的原则。

三相电度表的接线方法：三相电度表是按两表法测功率的原理，采用两只单相电度表组合而成的。

三相电度表的接线方法依据三相电源线制的不同略有不同。

对于直接式三相三线制电度表，从左至右共8个接线桩，1、4、6接进线，3、5、8接出线，2、7可空着；对直接式三相四线制电度表，从左至右共有11个接线桩，1、4、7为A、B、c三相进线，10为中性线进线，3、6、9为3根相线出线，11为中性线出线，2、5、8可空着。

对于大负荷电路，必须采用间接式三相电度表，接线时需配2～3个同规格的电流互感器。

电能表的接线比较复杂，较易接错。

在接线前要查看附在电能表上的说明书，根据说明书上的要求和接线图把进线和出线依次对号接在电能表的线头上。

接线时应遵守“发电机端”守则．即将电流和电压线圈带“*”的一端一起接到电源的同一极性端上。

还要注意电源相序，特别是无功电能表更要注意相序。

接线后经反复查对无误才能合闸使用。

当发现有功电能表转盘反转时，必须进行具体分析。

反转有可能是由于错误接线引起的，但并非所有的反转都是接线错误。

例如，在下列情况下反转是正常现象：(1)装在联络盘上的电能表，当由一段母线向另一段母线输出电能改为另一段母线向这一段母线输出电能时，电能表转盘会反转，因为在这种情况下，电流的相位发生了180°的变化。

(2)当用两只单相电能表测定三相三线有功负载时，在电流与电压的相角大于60°，即cosφ<0.5时，其中一个电能表会反转。

三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。

在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。

比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。

为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。

因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。

各类电表接法更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料三相电表接法单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线—图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号 +派生号。

如我们常用的家用单相电度表：DD862-4型、DDS971型、DDSY971型等。

1、类别代号：D-电度表2、组别代号表示相线：D-单相；S--三相三线；T--三相四线。

表示用途的分类：D一多功能；S-电子式；X一无功；Y-预付费；下一复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点： DD--表示单相电度表：如D0971型DD862型 DS--表示三相三线有功电度表：如DS862，DS971型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX971、DX864型 DDS-表示单相电子式电度表：如DDS971型 DTS--表示三相四线电子式有功电度表：如DTS971型 DDSY--表示单相电子式预付费电度表：如DDSY971型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF971型 DSSD--表示三相三线多功能电度表：如DSSD971型如5（20)A即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5（20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边（即个位数）的"计数轮”的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。

HDS322数字式三相标准电能表说明书嘉兴市瑞科仪表科技有限公司目录1、概述 (1)2、主要技术指标 (1)3、前面板、后面板布置 (3)4、键盘操作说明 (5)5、通讯口说明 (9)6、仪器配套 (14)7、质量保证 (14)8、附录(显示值画面翻页说明) (15)1、概述HDS322三相标准电能表是采用最新数字电子技术，以DSP高速处理器为核心的智能型多功能高准确度电能测量仪表。

其主要特点为：1.1测量量程宽，电压为40V—480V，电流为0.01A—100A。

1.2量限比为2左右，确保在全量限范围内具有最高的准确度。

1.3测量功能强，具有三相四线有功，三相三线有功，三相四线正弦无功，三相三线正弦无功，三相四线90o跨相无功，三相三线90o跨相无功，三相三线60o移相无功。

1.4操作方便，仪表显示屏下方设置5位操作键，操作键与显示器的提示符号直接对应，可方便地进行菜单式操作。

仪表同时具有RS-232通信口，可与PC 电脑直接连接，向PC电脑提供测量数据，并可完全由PC电脑控制，实行自动测量。

2、主要技术指标2.1 输入特性2.1.1 电压输入输入范围（V） 40—480输入量程（V） 60、120、240、480过载能力（V） 600输入负载≤0.5mA (480V)2.1.2 电流输入输入范围(A) 0.01—100输入量程(A) 100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025过载能力（A） 150输入负载≤0.3mΩ（100A—2A）≤0.4Ω（1A—0.01A）2.2 输出特性2.2.1 输出脉冲频率f H =CH.p/3600（Hz）f L =fH/10000 （Hz）2.2.2输出电平：TTL电平2.2.3脉冲常数高频脉冲常数如表1表1：高频脉冲常数C H(P/kwh)低频脉冲常数CL =CH/100002.3准确度2.3.1准确度等级：0.02级、0.05级、0.1级。

使用说明书目录1 综合介绍11.1概述1 1.2工作原理简述1 1.3技术参数22 基本功能22.1电能计量2 2.2最大需量测量2 2.3时钟、时段及费率功能2 2.4测量及监测2 2.5事件记录3 2.6负荷曲线3 2.7数据冻结3 2.8电压统计3 2.9谐波分析3 2.10通讯4 2.11停电抄表4 2.12LED指示、脉冲信号输出4 2.13多功能测试接口4 2.14电表休眠4 2.15报警输出接口4 2.16电源供电方式43 液晶显示说明53.1显示界面错误!未定义书签。

3.2显示状态53.3显示按键操作说明64 安装与接线错误!未定义书签。

4.1外观尺寸错误!未定义书签。

4.2端子接线图错误!未定义书签。

5 其它使用说明错误!未定义书签。

5.1电表编程6 5.2停电抄表电池6 5.3电表检验66 注意事项错误!未定义书签。

1 综合介绍1.1 概述电能表是以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW354-2009《智能电能表功能规范》、Q/GDW356-2009《三相智能电能表型式规范》等设计制造。

它集计量、监控、报警、显示、谐波测量、冻结、通讯功能于一身，能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量；能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等；能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表。

三相三线制电能表错误接线分析及电量纠正摘要：在电能表的使用过程中，确保接线不发生错误是实现电能表正确计量的前提条件。

本文对电能表的三种接线方式进行了简要阐述，说明了三相三线制电能表错误接线判断原理，分析了三相三线制电能表的常见接线错误，并对错误接线的电量进行了纠正，供相关工作人员参考借鉴。

关键词：电能表；三相三线制；错误接线；电量纠正引言电能表的计量精度主要取决于两个因素，其一是电能表自身的计量偏差，偏差越小则电能表的精度越大，反之亦然；其二是电能表在使用过程中的线路连接是否正确，线路连接正确，则电能表计量正常，反之则会出现较大的数值偏差。

由于技术的不断革新，电能表自身的精度不断提升，计量误差基本可以忽略，目前出现的电能表计量不准确的情况多由错误接线引起。

因此，对于电能表错误接线的分析及电量纠正对电能表的使用至关重要。

1 电能表接线方式概述电能表的接线具有三种不同的方式，分别是：三相三线制接线方式、三相四线制接线方式以及单相接线方式。

单相结线的操作最为简单，接线中出现的错误比较容易发现；三相四线制的接线方式从原理上看与单项接线方式相同，接线操作也相对简单；三相三线制的接线方式属于二元件电能表接线，在实际测量中应用得最为广泛，但接线方式最为复杂，接线错误不容易发现。

如图一所示为三相三线电能表的接线原理图和相量图[1]。

图一三相三线电能表的接线原理图和相量图2 三相三线制电能表错误接线判断原理三相三线制接线的电能表中存在Ua、Ub、Uc三相电，对应着6种不同的接线方式，综合接线时出现的电压互感器极性错误连接的问题，可能出现的电能表线路错接情况有20种以上。

由于接线错误的种类纷繁复杂，给错误接线的判断工作带来了较大的难度[2]。

在出现电能表接线错误时，可以通过测量电压的方式判断PT极性是否出现反接；通过测量电流的方式判断CT极性是否出现反接；通过侧量功率和相角的方式得出电流与电压之间的夹角，并计算出cos的值，确定电压与电流的矢量相别后，分别计算不同元件的电流与电压的矢量相别，判断出现错误接线的原因。

三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA 和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B相接地，则这两种非标准接线方式就可能漏计电度。

比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。

三相三线电能表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B相接地，则这两种非标准接线方式就可能漏计电度。

比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150°-φA)=-UIcos(30°+φ)P2=UCAICcos(30°+φC)=UIcos(30°+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30°-φA)=UIcos(30°-φ)P2=UBCICcos(150°+φC)=-UIcos(30°-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90°+φA)=-UIcos(90°-φ)P2=UABICcos(90°-φC)=UIcos(90°-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。

五、数字通讯部分（适用于口E4 , □代表外型尺寸。

版本号：2011-06-V1.0 ）5-1 概述高清晰LCD显示的三相电能表（习惯称口E4系列），提供串行异步半工RS485通讯接口，采用MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。

在一条485总线上可以同时连接多达32个网络电力仪表，每个网络电力仪表均可以设定其通讯地址。

不同系列仪表的通讯接线端子号码不同，这点在布线时需要注意。

通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm 2,不要用平行线，因其易引入干扰。

将屏蔽双绞线的屏蔽层接地（GND端），布线时应使用通讯线远离强电电缆或其它强电磁环境。

5-2 MODBUS-RTU 通讯协议MODBUS 协议约定在一根通讯线上采用主从应答方式的通讯连接方式。

首先，主计算机的信号寻址到一台唯一地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。

MODBUS协议只允许在主机（PC , PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

1 .主机查询：查询消息帧包括设备地址码、功能码、数据信息码、校验码。

地址码表明要选中的从机设备功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。

2 .从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。

数据信息码包括了从设备收集的数据：如寄存器值或状态。

（1）单相交流电度表的接线方法。

交流电能的测量大多采用感应系电度表。

单相电度表有专门的接线盒。

接线盒内设有4个端钮。

电压和电流线圈在电表出厂时已在接线盒中连好。

单相电度表共有4个接线桩，从左至右按1、2、3、4编号，配线时,只需按l、3端接电源，2、4端接负载即可（少数也有l、2端接电源，3、4端接负载的,接线时要参看电表的接线图)。

若负载电流很大或电压很高,则应通过电流或电压互感器才能接入电路.接线应按电流互感器的初级与负载串联，次级与电度表的电压线圈并联的原则。

(2)三相电度表的接线方法。

三相电度表是按两表法测功率的原理，采用两只单相电度表组合而成的。

三相电度表的接线方法依据三相电源线制的不同略有不同。

对于直接式三相三线制电度表,从左至右共8个接线桩,1、4、6接进线，3、5、8接出线，2、7可空着;对直接式三相四线制电度表,从左至右共有11个接线桩，1、4、7为A、B、c三相进线，10为中性线进线,3、6、9为3根相线出线,11为中性线出线,2、5、8可空着。

对于大负荷电路，必须采用间接式三相电度表,接线时需配2~3个同规格的电流互感器。

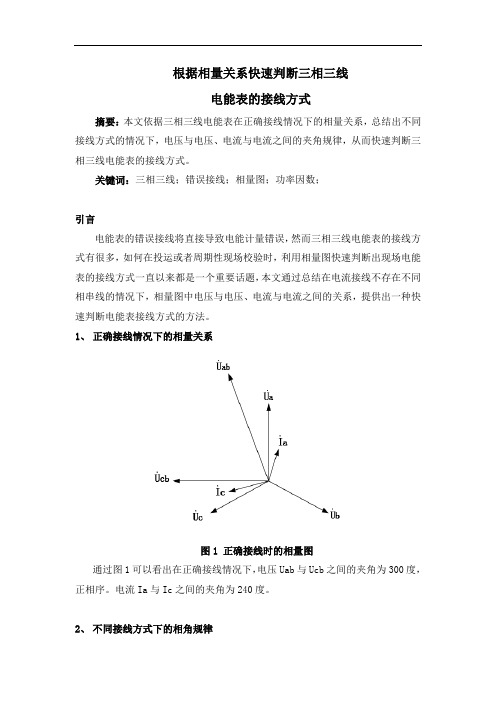

根据相量关系快速判断三相三线电能表的接线方式摘要：本文依据三相三线电能表在正确接线情况下的相量关系，总结出不同接线方式的情况下，电压与电压、电流与电流之间的夹角规律，从而快速判断三相三线电能表的接线方式。

关键词：三相三线；错误接线；相量图；功率因数；引言电能表的错误接线将直接导致电能计量错误，然而三相三线电能表的接线方式有很多，如何在投运或者周期性现场校验时，利用相量图快速判断出现场电能表的接线方式一直以来都是一个重要话题，本文通过总结在电流接线不存在不同相串线的情况下，相量图中电压与电压、电流与电流之间的关系，提供出一种快速判断电能表接线方式的方法。

1、正确接线情况下的相量关系图1 正确接线时的相量图通过图1可以看出在正确接线情况下，电压Uab与Ucb之间的夹角为300度，正相序。

电流Ia与Ic之间的夹角为240度。

2、不同接线方式下的相角规律电能表在电流接线不存在不同相串线的情况下，电压Uab与Ucb之间的夹角300度为正相序，60度为逆相序。

相序有abc、bca、cab、acb、cba、bac六种。

同样，电流的接线情况也有很多种，它们之间的夹角反映出的电流情况如表1所示。

表1 电流之间的夹角与实接电流的对应关系Ia与Ic之间的夹角实接电流的对应情况600 Ia -Ic -Ia Ic1200 Ic Ia -Ic -Ia240 Ia Ic -Ia -Ic3000 Ic -Ia -Ic Ia3、相量图的分析某位工作人员在一次检查中，用现场校验仪测得用户的相量图如图2所示，现场负荷为感性负荷，功率因数约为0.992。

图2 某用户三相三线电能表对应的相量图从图2中可以看出，与正确情况下三相三线电能表的相量图有出入，因此存在错接线的情况。

电压Uab与Ucb之间的夹角300度为正相序，电压有abc、bca、cab三种情况；电流Ia和Ic之间的夹角为240度。

对比表1，电流可能是Ia、Ic或者-Ia、-Ic两种情况。
