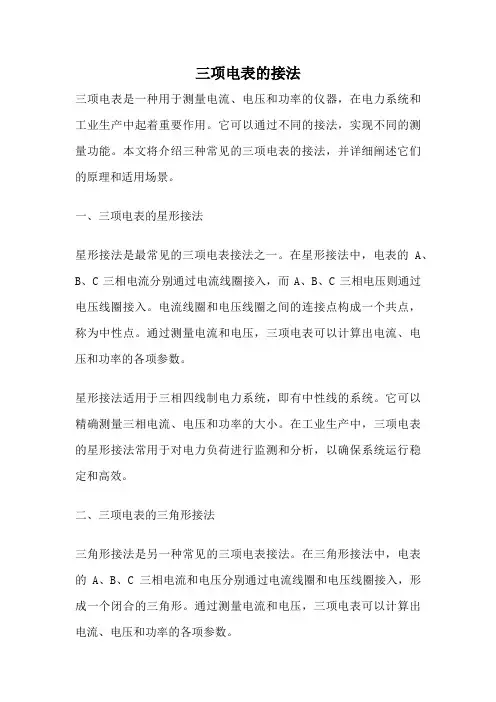

三项电表的接法三项电表是一种用于测量电流、电压和功率的仪器，在电力系统和工业生产中起着重要作用。
它可以通过不同的接法，实现不同的测量功能。
本文将介绍三种常见的三项电表的接法，并详细阐述它们的原理和适用场景。
一、三项电表的星形接法星形接法是最常见的三项电表接法之一。
在星形接法中，电表的A、B、C三相电流分别通过电流线圈接入，而A、B、C三相电压则通过电压线圈接入。
电流线圈和电压线圈之间的连接点构成一个共点，称为中性点。
通过测量电流和电压，三项电表可以计算出电流、电压和功率的各项参数。
星形接法适用于三相四线制电力系统，即有中性线的系统。
它可以精确测量三相电流、电压和功率的大小。
在工业生产中，三项电表的星形接法常用于对电力负荷进行监测和分析，以确保系统运行稳定和高效。
二、三项电表的三角形接法三角形接法是另一种常见的三项电表接法。
在三角形接法中，电表的A、B、C三相电流和电压分别通过电流线圈和电压线圈接入，形成一个闭合的三角形。
通过测量电流和电压，三项电表可以计算出电流、电压和功率的各项参数。
三角形接法适用于三相三线制电力系统，即没有中性线的系统。
它可以准确测量三相电流、电压和功率，但无法直接测量负载的中性线电流。
在工业领域中，三角形接法常用于对电机和电器设备的功率消耗进行监测和控制。
三、三项电表的开关接法开关接法是一种特殊的三项电表接法，适用于需要在测量过程中切换电流或电压的场景。
在开关接法中，电表的电流和电压线圈可以通过开关进行切换，以实现不同测量功能。
开关接法的主要应用是在实验室和研发领域，用于对不同电流和电压条件下的设备进行测试和测量。
通过切换电流和电压线圈，三项电表可以灵活地适应不同的实验需求，提供准确的测量结果。
总结：三项电表的接法有星形接法、三角形接法和开关接法。
星形接法适用于三相四线制电力系统，常用于电力负荷监测和分析；三角形接法适用于三相三线制电力系统，常用于电机和电器设备的功率监测和控制；开关接法适用于实验室和研发领域，用于对设备进行测试和测量。
三相三线接线方法三相三线接线方法是指在三相交流电系统中，使用三根导线进行电路连接的一种方式。
它是工业领域中最常见的电网配置模式之一，也是三相电设备正常运行所必需的。
三相电系统是指由三个相互位移120度的交流电源组成的电力系统。
这个系统的一个重要特点是，通过三相线路传输电能，使电流和功率得以平衡分布，同时还可以实现较大的功率传输。
因此，正确地进行三相三线接线是非常重要的。
三相三线接线通常包括三个主要部分：电源端（发电机、变压器等）、负载端（电动机、灯具等）和连接线路。
电源端通常有三个相位导体，分别代表三个相位的交流电源。
负载端将三个相位的电能转化为有用的功率，实现相应的工作。
连接线路则将电源端和负载端连接在一起，通过导线进行电能传输和连接。
在进行三相三线接线时，首先需要正确地连接电源端。
三个相位导线通常用标识为A、B和C的标志来表示，分别代表三个不同的相位。
根据系统的要求和标准，将电源端的A相连接到负载端的A相，B相连接到B相，C相连接到C相。
这样可以确保在电路传输过程中不会出现相位混乱的情况，保证系统稳定运行。
其次，在连接线路时还需要考虑导线的选择和安装。
应根据系统的功率需求和电线材料的特性，选择合适的导线。
常用的导线材料有铜和铝，它们具有良好的导电性能和耐高温性能。
在安装过程中，导线应牢固地连接在电源端和负载端的接线端子上，保证电能传输的可靠性和安全性。
此外，为了增强系统的稳定性和安全性，还需要考虑一些辅助设备的安装和连接。
例如，可以安装过电压保护器、漏电保护器等装置，以提高系统的过电压保护和安全性能。
总之，三相三线接线方法是一种常见的电网配置方式，广泛应用于工业领域。
正确地进行三相三线接线可以确保电路稳定运行，实现功率传输和能量转换。
在实际工程中，需要严格按照标准和规范进行接线，选择适当的导线和辅助设备，以保证系统的安全和可靠性。
电工绝技三十二式我们都知道在电工的学习成长过程中有很多的公式，概念，理解，定义等十分难以记忆，所以为了方便电工师傅们更好的记忆，小编搜集整理了一下电工常用的技术口决，希望能给大家带来帮助！1，三相三线制三相低压电能表直接接线方法。
三相动力三相线，三相电表计用电。
接线端口有六个，三个双来三个单。
单号依次接电源，双号连接输出线。
一二、三四、五和六，各为一相不可乱。
一、五两处小连片，保持原状莫拆断。
2. 三相四线制供电时低压电能表直接接线方法。
三相四线计用电，三相电表直接连。
面对电表左到右，总共八个接线眼。
前面三对接火线，7、8用于接零线。
1、2A相3、4B， 5、6两端C连接。
1、3、5旁小连片，保持原状莫拆断。
3.埋地导线与其他地下工程设施相互交叉，平行时，其最小距离的规定。
其他管线同埋地，平行交叉最小距。
水管通讯电力线，统统都是点五米。
交叉可为点二五，穿管保护板隔离4.电动机额定转距的计算方法。
额定转距怎样求？容量千瓦除转速。
单位使用公斤米，再乘常数九七五。
单位使用牛顿米，乘十再乘九五五。
5.三相异步电动机额定线电流的精确计算。
三相电机求电流，要知以下四个数。
电压、容量和效率，还有一个功因数。
容量瓦数做分子，其余相乘做分母。
还有一个根号三，放在分母最前头。
容量电压具体值，铭牌上面都会有。
功率因数和效率，找到样本才能求。
6.直接起动三相异步电动机的开关、熔断器的电流规格及电源容量最小值。
电机满压直接起，铭牌电流五至七。
容量不超十千瓦，否则设备撑不起。
直接起动配开关，六倍千瓦单位安。
五倍千瓦配熔体，三倍千瓦配电源。
注解：用于满压直接起动的供电线路开关，其主触点的通断电流能力（即开关的电流规格），应不小于被控电动机额定电流的3倍，其额定电流约等于按千瓦给出的额定功率值的2倍（1KW相当2A），之所以开关要选6倍；保险亦如此。
7.确定控制三相异步电动机用的接触器规格。
电机供电接触器，规格使用电流计。
最小等于电机流，两倍容量也可求。
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。
在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。
三线电线怎么接线方法

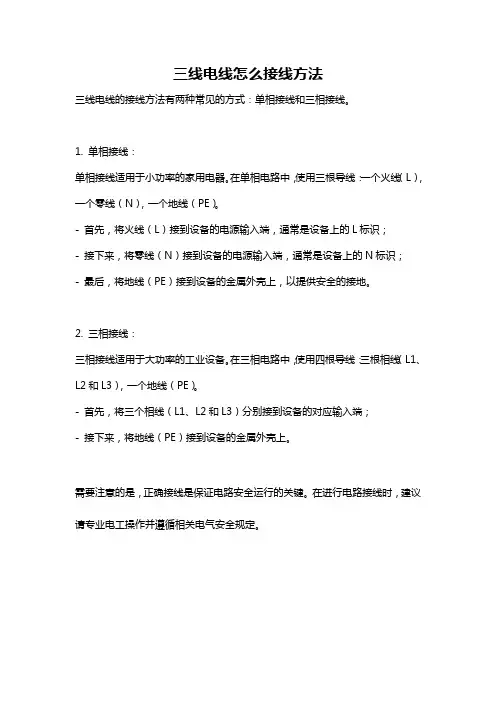

三线电线的接线方法有两种常见的方式：单相接线和三相接线。
1. 单相接线：
单相接线适用于小功率的家用电器。
在单相电路中，使用三根导线：一个火线（L），一个零线（N），一个地线（PE）。
- 首先，将火线（L）接到设备的电源输入端，通常是设备上的L标识；
- 接下来，将零线（N）接到设备的电源输入端，通常是设备上的N标识；
- 最后，将地线（PE）接到设备的金属外壳上，以提供安全的接地。
2. 三相接线：
三相接线适用于大功率的工业设备。
在三相电路中，使用四根导线：三根相线（L1、L2和L3），一个地线（PE）。
- 首先，将三个相线（L1、L2和L3）分别接到设备的对应输入端；
- 接下来，将地线（PE）接到设备的金属外壳上。
需要注意的是，正确接线是保证电路安全运行的关键。
在进行电路接线时，建议请专业电工操作并遵循相关电气安全规定。
对新型三相三线电能表错接线快速判别方法的分析摘要：新型三相三线电能表的现场接线较为复杂，容易出现错接线问题，需要快速、精准对其进行判别。
本文首先分析新型三相三线电能表错接线的判别原理，介绍其接线方式、判别流程以及具体判别方法。
在此基础上，提出一种利用旋转相量图的快速判别方法。
关键字：三相三线电能表；错接线问题；快速判别方法前言：电能表是电费计量装置，如果出现错接线问题，会导致计量结果出现错误，损害电力供应双方的利益，也容易引起电力公司与用户之间的纠纷。
在众多电能计量错误的案例中，由电能表错接线引起的计费错误占据较大比例。
这是由于新型三相三线电能表的接线过程较为复杂，容易出现错误。
因此，在完成接线后，要采用快速、有效的方法对其接线正确性进行判断，发现错误及时更正。
一、新型三相三线电能表的错接线判别原理（一）判别原理新型三相三线电能表主要被应用与高压计量，整个计量系统由电压、电流互感器和三相三线电能表组成，装置之间的接线情况较为复杂，容易出现错误，而且采用常规方法难以有效判别。
分别用Ua、Ub、Uc表示三相电压，用Ia、Ib、Ic 表示三线电流。
接入电表端的电压接线情况包括UaUbUc、UaUcUb、UbUaUc等六种，再加上电压互感器的极性接入错误，共有24种接线方式。
电流接线情况于此类似，电能表端的接入方式有6种，再加上电流互感器可能出现的4种误接线情况，也有24种接线方式。
电压和电流的接线组合则由576种可能，任何一个环节出现错误，都会影响最后的计量结果[1]。
根据这一情况，对新型三相三线电能表的错接线情况进行判别，主要包括以下几个步骤：（1）电压测量，判断电压相序是否正确，验证电压互感器极性；（2）电流测量，验证电流互感器极性；（3）相角或功率测量，验证电压电流的相夹角；（4）在六角图上绘制电压和电流的矢量图；（5）根据相位角余弦值判断电压和电流的矢量相别。
（二）基本判别方法根据上述原理，在实际判别过程中，首先假设电能表的电压接线正确，即UaUbUc相序正确。
三相三线电能计量装置误接线快速判断摘要：介绍了三相三线电能计量装置中电能表错误接线的分析过程，提出了错误接线更正系数的快速计算方法，为实际工作提供了有效的参考。
关键词：电能计量装置；错误接线；更正系数0、引言随着电力体制改革的不断深入，用户数量的不断增加，电能计量装置也随之增长，电能计量装置作为“公平秤”，其作用越来越重要。
电能计量是否准确，除了采用高准确度的计量装置准确计量电能外，还必须减少电能计量装置错误接线造成的电量不准。
一旦发生错误接线，可能会使电能计量的误差很大，这会给客户或供电企业带来极大的经济损失。
为了把握好电能计量这一重要环节，电能计量人员必须具备更高的理论基础和专业素质、技能，必须能根据现场测量数据快速判断诸多电能计量中存在的问题，计算和追补因错误接线造成的流失电量，挽回经济损失。
在电力系统和电力用户中，计量装置的错误接线是时有发生的。
单相电能表接线较为简单，出现接线错误时容易分析，三相四线电能表采用分相法即可分析出接线正确与否。
而经电流互感器（TA）、电压互感器（TV）接入的三相三线电能表误接线的种类和几率较多，出现接线错误，且不易分析判断，文章主要介绍三相三线计量装置错误接线的分析与判断，该方法也同样适用于经互感器接入的三相四线电能表接线的检查。
1、判断电能表电流端钮所属相别先判断电流回路接地是否正确，可用一根两端带夹子的短路导线来确定，将导线夹子一端接地，另一端依次连接电能表电流端钮，若电能表转速变慢，则该端钮没有接地，若电能表转速无变化，则该端钮就是接地点，若电能表转速都无变化，说明电流回路未接地或电能表电流端钮两端接地，遇此情况应先查明处理后，再做其他测试。
用钳型电流表依次测量电能表电流端钮进线及出线端公共连线电流，当电能表电流端钮进线及出线端公共连线电流值接近相等时，即IN=I1=I2，说明I1、I2二相电流极性相同。
当电能表出线端公共连线电流接近电能表电流端钮进线电流的倍时，即IN= I1= I2，说明其中I1、I2有一相极性接反；当电能表出线端公共连线电流为零，而电能表电流端钮进线电流不为零时，说明电能表出线端公共连线回路断开，遇此情况，应先连通电能表出线端公共连线回路，再做其他检测。
三相三线制电能表错误接线分析及电量纠正摘要：在电能表的使用过程中，确保接线不发生错误是实现电能表正确计量的前提条件。
本文对电能表的三种接线方式进行了简要阐述，说明了三相三线制电能表错误接线判断原理，分析了三相三线制电能表的常见接线错误，并对错误接线的电量进行了纠正，供相关工作人员参考借鉴。
关键词：电能表；三相三线制；错误接线；电量纠正引言电能表的计量精度主要取决于两个因素，其一是电能表自身的计量偏差，偏差越小则电能表的精度越大，反之亦然；其二是电能表在使用过程中的线路连接是否正确，线路连接正确，则电能表计量正常，反之则会出现较大的数值偏差。
由于技术的不断革新，电能表自身的精度不断提升，计量误差基本可以忽略，目前出现的电能表计量不准确的情况多由错误接线引起。
因此，对于电能表错误接线的分析及电量纠正对电能表的使用至关重要。
1 电能表接线方式概述电能表的接线具有三种不同的方式，分别是：三相三线制接线方式、三相四线制接线方式以及单相接线方式。
单相结线的操作最为简单，接线中出现的错误比较容易发现；三相四线制的接线方式从原理上看与单项接线方式相同，接线操作也相对简单；三相三线制的接线方式属于二元件电能表接线，在实际测量中应用得最为广泛，但接线方式最为复杂，接线错误不容易发现。
如图一所示为三相三线电能表的接线原理图和相量图[1]。
图一三相三线电能表的接线原理图和相量图2 三相三线制电能表错误接线判断原理三相三线制接线的电能表中存在Ua、Ub、Uc三相电，对应着6种不同的接线方式，综合接线时出现的电压互感器极性错误连接的问题，可能出现的电能表线路错接情况有20种以上。
由于接线错误的种类纷繁复杂，给错误接线的判断工作带来了较大的难度[2]。
在出现电能表接线错误时，可以通过测量电压的方式判断PT极性是否出现反接；通过测量电流的方式判断CT极性是否出现反接；通过侧量功率和相角的方式得出电流与电压之间的夹角，并计算出cos的值，确定电压与电流的矢量相别后，分别计算不同元件的电流与电压的矢量相别，判断出现错误接线的原因。

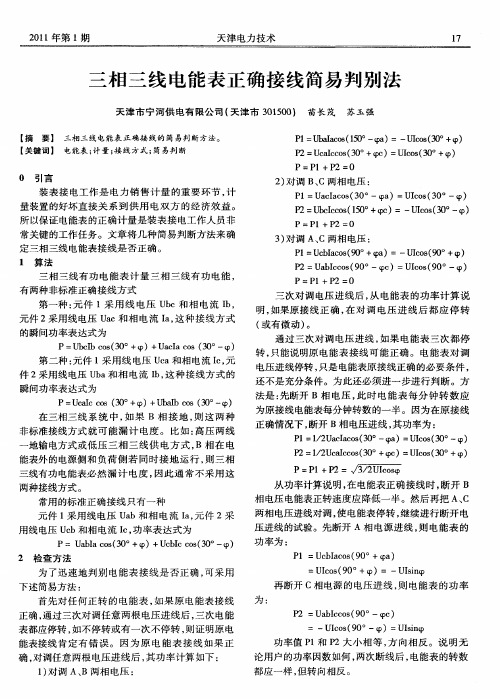

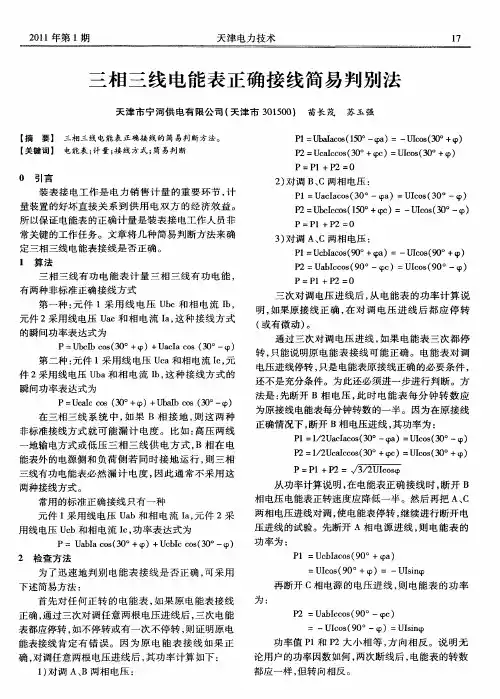

三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。
(2)通过三次对调电压进线，如果电能表三次都停转，只能说明原电能表接线可能正确。
电能表对调电压进线停转，只是电能表原接线正确的必要条件，还不是充分条件。
为此还必须进一步进行判断。
方法是：首先断开B相电压，此时电能表每分钟转数应为原接线电能表每分钟转数的一半。
因为在原接线正确情况下，断开B相电压进线(参看图1虚线处断开)，其功率为：P1=1/2UACIAcos(30-φA)=UIcos(30-φ)P2=1/2UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=UIcosφ从功率计算说明，在电能表正确接线时，断开B相电压电能表正转速度应降低一半。
然后再把A、C两相电压进线对调，使电能表停转，继续进行断开电压进线的试验。
先断开A相电源进线，则电能表的功率为：P1=UCBIAcos(90+φA)=UIcos(90+φ)=-UIsinφ再断开C相电源的电压进线，则电能表的功率为：P2=UABICcos(90-φC)=-UIcos(90-φ)=UIsinφ功率值P1和P2大小相等，方向相反。
说明无论用户的功率因数如何，两次断线后，电能表的转数都应一样，但转向相反。
通过上述对调电压进线和分别断开一相电压进线后，观察电能表所处的状态，可以准确地判断电能表的接线是否正确。
因为对电能表多种错误接线进行的综合分析和计算的结果表明，在任何错误接线的情况下，都不可能同时出现上述六种情况的组合。
例如将一次侧电源进线A、B、C相分别误接为C、A、B相，接线和矢量图如图3所示(图中ＵCA (AB)表示实际的UAB线电压误接为UCA线电压，其余矢量表表示类同。
检查步骤如下：①对调二次侧A、C两相电压；②对调二次侧A、B两相电压；③对调二次侧C、B两相电压。
三次对调任意两根二次侧电压进线后，出现三次停转(功率计算式略)。
这说明原本错误的接线，在对调电压进线时也能引起三次电能表停转，它只是判定原电能表接线可能正确的必要条件，还要按照断开一相电压进线的方法作进一步地判断。
步骤如下：①首先断开B相二次电压进线，其功率计算式如下：P2=UCAICcos(30+φC)=UIcos(30+φ)当φ=0时转速正好慢一半，当φ≠0时，转速快慢与功率因数有关，不是正好慢一半。
②对调二次侧A、C相电压进线后分别断开A相和C相电压进线。
断开A相时功率为：P2A=UBCIBcos(30+φB)=UIcos(30+φ)断开C相时功率为：P1C=1/2UABICcos(90-φC)=1/2UIsinφP2C=1/2UBAIBcos(30-φB)=1/2UIcos(30-φ)断开A相和断开C相时的功率值没有出现大小相等、方向相反的情况。
由此已清楚判明原电能表接线有错误，完成了判明电能表接线正确与否的必要和充分条件。
此例说明了在错误接线时三次对调任意两根电压进线后出现了三种电能表停转的情况，但按照断开一相电压进线的方法，没有出现另外三种情况。
同样亦可举例说明与此相反的情况。
本文所介绍的简易方法，在现场实际操作中非常方便实用。
电度表的接线与电量推算一、电度表接线的检查在低压电路中，大部分单相或三相四线电度表都是直接接入电路的，接线比较简单，即使有错误接线，也比较容易发现和纠正。
但在高压电路中，必须将电度表接入电压、电流互感器的二次回路，由于互感器有极性、相序问题，以致错接的可能性大为增加。
因此，对于新安装或更换的电度表和互感器，以及变动过二次回路接线的电度表，都必须对接线进行检查。
若在高压倒停电的情况下检查接线，可使用万用表检测。
带电检查的方法较多，如相位表标准电度表等。
检查时应注意，电压线圈不能短路，电流线圈严禁开路。
可从以下几个方面检查1．检查三相电压是否正常。
在正常情况下，三相电压应基本平衡。
如果相差太多时，可能存在电压回路误接线或断线，也可能是电压互感器一次侧保险丝熔断，或者是极性不对。
2．检查三相电流是否正常。
在三相负载平衡时，三相电流应基本相等。
如果三个电流相差太大，则往往是电流互感器极性连接错误。
3．分相检查转矩1）分别拆下A、C相电压的保险丝即分别断开A、C相电压，使三相三线电度表的两个元件不正常，若三相负载平衡，cosψ=1,在相同时间内，两者的转速应近似相等。
如果在cosψ＜1的情况下，断开C相电压，此时圆盘的转速应比断开A 相电压时的转速慢。
这是因为第一组元件电流与电压的夹角大，有功功率较小的缘故，如果分别断开A、C相电压，发现电度表反转，即表示IA或IC在电度表进出线上有可能接反。
2）断开B相电压，此时功率因数若与原来的相同，则圆盘的转速应比断开的B 相电压前的转速慢一倍，因为断开B相电压时，就相当于两个电压线圈串联后接上了UAC电压。
这时，每个电压线圈，所承受的电压即为原来的1/2。
若接线错误，则不会保持这个比例关系。
二、电量的更正当发现运行中的电度表有错误接线时，除应纠正错误接线外，还应对错误接线的电度表的示数予以更正。
1、三相四线电度表三相电流互感器变比不同时更正电度的计算：设三相四线表所配CT变比分别为KA、kB、kC而错误的按kN计算，则正确的电能表达式为：三相三线的高压计度电度表常见的错误接线有七种，检查中，只要我们对其有所了解，就可以根据矢量关系判断出实际接线，从错误接线中求出真实电度来。
应注意：这些公式是以三相电压对称，三相电流平衡为前提的。
