低压拉线的制作方法
低压拉线的制作步骤如下：
1. 准备所需材料，包括水泥杆、拉线棒（预埋）、钢绞线、拉线金具、U型挂环、拉线抱箍、钢线卡子、低压拉线绝缘子、不同规格的铁丝等。
2. 选取工具材料，选择配套UT。
3. 量取钢绞线的长度，在剪断前应将断口处用小铁丝进行绑扎以免散花。
4. 弯曲钢绞线，弯曲部分不应有明显的松股、散花现象，在制作钢绞线圆弧时，防止钢绞线弹回伤人。
5. 将钢绞线穿入楔型线夹和UT线夹。
放入楔子，要求舌板与钢绞线紧密接触，受力后无滑动现象，绞线与舌板半圆弧弯曲结合处不得有死角和空隙。
6. 尾线位置应在线夹的凸肚侧，尾线和本线绑扎长度为50～100mm，尾线预留的长度为300～500mm。
断头与绑扎线间距为50mm。
7. 拉线绝缘子两侧钢绞线，尾线预留长度（550～50mm），应采用钢丝卡子固定（每侧三个）间距100mm，且正反间隔。
断头与卡子间距为50mm。
UT型线夹双螺母固定后，应露出丝扣两扣以上，但不得大于丝杆总长度的
1/2，拉线角度为45°。
8. 拉线抱箍中心对横担中心距为100mm。
请注意，制作完成后，应进行绝缘测试，确保低压拉线的绝缘性良好。
此外，制作过程中需注意安全，防止被工具材料伤到。
电力拉线制作及安装方法图解1. 拉线一般采用多股镀锌钢绞线，其规格为GJ-35 ～100 。
2．拉线连接金具一般采用楔形线夹和UT 型线夹。
拉线制作时，钢绞线按需用长度计算确定后分别截取上把和下把，并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。
楔形线夹舌板与拉线接触应吻合紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股，拉线弯曲部分不应有明显松股。
楔形线夹露出的尾线长度为30-50cm，并用镀锌铁线（钢线卡子）与主拉线绑扎固定。
拉线回尾绑扎长度为8-10cm，端部留头3-5cm。
绑扎时切勿破坏镀锌铁线的镀锌层。
3．腐蚀地区拉线棒直径应适当加大2mm～4mm或采取其它有效的防腐措施。
楔形线夹露出的尾线长度为30-50cm拉线回尾绑扎长度为8-10cm端部留头3-5cm普通拉线安装1. 拉线底把应采用热镀锌拉线棒，安全系数不小于3，最小直径不应小于16mm，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500～700mm，需做防腐处理时，防护部位为自地下500mm 至地上200mm处涂沥青，缠麻袋片两层，再刷防腐油。
2. 拉线应采用专用的拉线抱箍，拉线抱箍安装在距离横担下沿不大于5cm处，拉线上把和拉线抱箍连接处采用延长环连接。
3. 当同一组拉线采用双线夹并采用连板时，其尾线端的方向应统一。
4. 楔形线夹的螺栓与延长环连接好后R 型销针的开口30 °～60 °。
5.拉线紧好后，UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。
UT型线夹的双螺母应拧紧并牢靠，其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一，也不得小于。
2-5cm为度长。
一般外露螺栓2cm6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子，拉线绝缘子的电压等级应与线路电压等级一致。
当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m。
7. 城区或人口聚集地拉线安装完成后应安装拉线护套（黄黑相间护套管），拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °拉线抱箍安装在距离横担下沿不大于5cm处拉线棒外露地面部分的长度应为500～700mm外露螺栓长度为2-5cm拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m拉线绝缘子拉线护套管不穿越导线拉线安装图：穿越导线拉线安装图：预绞式拉线制作1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。

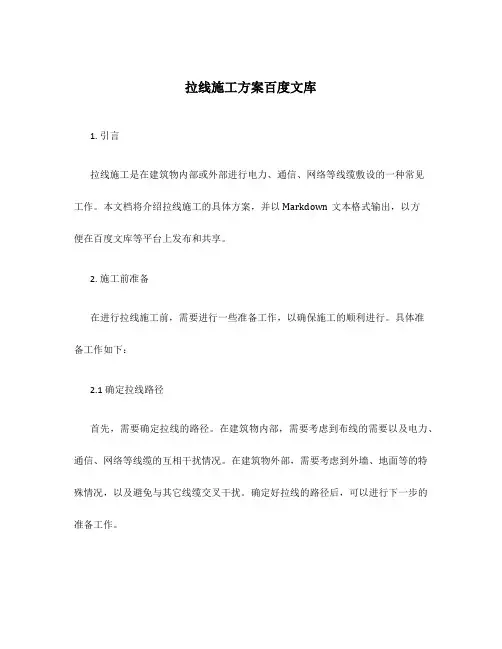

拉线施工方案百度文库1. 引言拉线施工是在建筑物内部或外部进行电力、通信、网络等线缆敷设的一种常见工作。
本文档将介绍拉线施工的具体方案，并以Markdown文本格式输出，以方便在百度文库等平台上发布和共享。
2. 施工前准备在进行拉线施工前，需要进行一些准备工作，以确保施工的顺利进行。
具体准备工作如下：2.1 确定拉线路径首先，需要确定拉线的路径。
在建筑物内部，需要考虑到布线的需要以及电力、通信、网络等线缆的互相干扰情况。
在建筑物外部，需要考虑到外墙、地面等的特殊情况，以及避免与其它线缆交叉干扰。
确定好拉线的路径后，可以进行下一步的准备工作。
2.2 准备材料和工具在拉线施工前，需要准备相应的材料和工具。
常见的材料包括电线、光纤、绝缘材料等，而常见的工具包括拉线工具、钳子、扳手等。
根据具体的拉线需求，选择合适的材料和工具，并进行充分的准备工作。
2.3 安全防护在进行拉线施工时，需要注意安全防护措施。
包括佩戴安全帽、手套等个人防护装备，使用绝缘工具进行操作，确保施工过程中的安全性。
此外，还需要注意与周围人员的沟通，确保不影响其它工作的进行。
3. 施工步骤在完成准备工作后，可以开始进行拉线施工。
具体的施工步骤如下：3.1 找准起点和终点首先，需要找准拉线的起点和终点。
根据预先确定的拉线路径，找到合适的起点和终点，以便开始拉线工作。
3.2 固定起点和终点在找到起点和终点后，需要使用合适的方法固定它们。
例如，可以使用钉子、胶带等将起点和终点固定在墙壁或地面上，以便拉线工作的顺利进行。
3.3 拉线在固定好起点和终点后，可以开始进行拉线工作了。
根据预先选定的材料，使用拉线工具进行拉线。
在拉线过程中，需要注意拉力的掌握，避免过大或过小。
3.4 固定线缆当完成拉线后，需要对线缆进行固定。
可以使用夹子、束线带等工具将线缆固定在墙壁或地面上，以保证线缆的稳定性。
3.5 绝缘处理若施工的是电力线缆或光纤线缆，则需要进行绝缘处理。

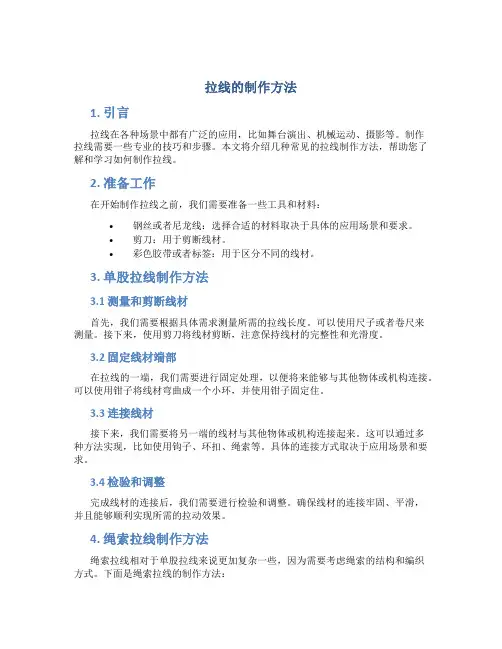

拉线的制作方法1. 引言拉线在各种场景中都有广泛的应用，比如舞台演出、机械运动、摄影等。
制作拉线需要一些专业的技巧和步骤。
本文将介绍几种常见的拉线制作方法，帮助您了解和学习如何制作拉线。
2. 准备工作在开始制作拉线之前，我们需要准备一些工具和材料：•钢丝或者尼龙线：选择合适的材料取决于具体的应用场景和要求。
•剪刀：用于剪断线材。
•彩色胶带或者标签：用于区分不同的线材。
3. 单股拉线制作方法3.1 测量和剪断线材首先，我们需要根据具体需求测量所需的拉线长度。
可以使用尺子或者卷尺来测量。
接下来，使用剪刀将线材剪断，注意保持线材的完整性和光滑度。
3.2 固定线材端部在拉线的一端，我们需要进行固定处理，以便将来能够与其他物体或机构连接。
可以使用钳子将线材弯曲成一个小环，并使用钳子固定住。
3.3 连接线材接下来，我们需要将另一端的线材与其他物体或机构连接起来。
这可以通过多种方法实现，比如使用钩子、环扣、绳索等。
具体的连接方式取决于应用场景和要求。
3.4 检验和调整完成线材的连接后，我们需要进行检验和调整。
确保线材的连接牢固、平滑，并且能够顺利实现所需的拉动效果。
4. 绳索拉线制作方法绳索拉线相对于单股拉线来说更加复杂一些，因为需要考虑绳索的结构和编织方式。
下面是绳索拉线的制作方法：4.1 选择绳索首先，根据具体要求选择合适的绳索材料，例如尼龙绳、棉绳等。
确保绳索的强度和耐用性能够满足需求。
4.2 制作绳索环节从绳索的一段开始，用一种特殊的编织方式制作一个小环，这样可以方便将来与其他物体或机构连接。
4.3 其他连接方式除了制作绳索环节，还可以使用一些其他的连接方式，如绳扣、绳结等。
具体的选择取决于应用场景和要求。
4.4 检验和调整与单股拉线类似，完成绳索拉线的连接后，需要进行检验和调整，确保连接牢固、平滑，并能够实现所需的拉动效果。
5. 其他注意事项在制作拉线的过程中，还有一些其他的注意事项需要考虑：•安全性：确保使用的线材或绳索具有足够的强度和耐久性，以防止意外情况发生。
拉线的制作1、材料选用及检查1）镀锌铁丝10＃表面镀锌层应良好，无锈蚀，顺铁丝的自然弯曲方向绕成直径为80-100mm 小圈，圈之间要紧密。
2）封头铁丝22＃，无锈蚀；3）GJ－35钢绞线表面镀锌层应良好，绞线的股数、直径、镀锌层等，不得有断股、松股、硬弯及锈蚀等缺陷；4）楔型线夹、UT型线夹及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象；螺杆与螺母的配合应良好、拉线绝缘子釉面光滑、无裂纹。
5）防锈漆、润滑剂2、制作上把画印1）钢绞线从楔型线夹小口套入，将钢绞线要弯曲部分效直，在钢绞线上量出420㎜~430mm，并画印标记。
弯制2）右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于线夹舌板大头弯曲半径，画印点应位于弯曲部分中点。
3）将钢绞线尾线及主线弯成开口销模样。
套入4）钢绞线尾线应在线夹凸肚侧，主、负线应平行。
5）放入楔子后，用手拉紧，木锤敲打，使钢绞线与舌板接触紧密、牢固，并做到无缝隙，钢绞线弯曲处无散股现象，牢固、无缝隙。
尾线出线夹口长度为300mm~310mm。
绑扎6) 在钢绞线尾线处绑扎铁丝50mm（14圈）。
绑扎的方法有手扎法、钳法两种。
绑扎时右脚在前左脚在后,成弓字步, 钢绞线置于右腋下, 绑扎铁丝的外圆与钢绞线接触，绑扎铁丝垂直于钢绞线缠绕，按顺时针用力均匀缠绕，每圈铁丝都应均匀、平整、紧密无缝隙。
铁丝端头应在两股钢绞线缝隙中间。
将钢绞线踏弯曲部分效直，涂漆在绑扎铁丝上涂上防锈漆。
尾线头剩出50mm扎50mm安装绝缘子1、将钢绞线要弯曲部分效直，在钢绞线上量出550㎜~560mm，并画印标记。
2、右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于拉线瓷球弯曲半径，画印点应位于弯曲部分中点3、将钢绞线尾线及主线弯成开口销模样。
4、将上下把两根钢绞线交叉穿过拉线绝缘子后与钢绞线进行连接，注意拉线绝缘子无釉面朝下。
5、在用10号镀锌铁线在拉线绝缘子处向拉线尾线进行密缠120mm（33圈）后扳起钢绞线端头，在本线上密缠50mm(14圈)，再将钢绞线端头压下去，密缠80mm（22圈）后拧三个花小辫，尾线留50mm线头。
苏州电力工业学校职业技能鉴定所
职业技能鉴定操作评分表
工种：配电线路工单位：姓名：得分：
考评组长：考评员：
操作日期年月日
苏州电力工业学校职业技能鉴定所职业技能鉴定
操作考核评分标准(考评员用)
工种：配电线路工单位：姓名：得分：
考评组长：考评员：
操作日期年月日
江苏省电力行业《配电线路工》职业技能鉴定
操作考核任务书
1．操作项目
用GJ－50型钢绞线制作拉线下把的操作（铁丝绑扎）
2．操作时间
本项目操作考核时间为30分钟。
3．操作说明
（1）在指定的场地、设备上独立完成操作；
（2）铁丝绑扎6－8cm；
（3）时间到应立即停止操作，整理工具材料离开操作场地；
（4）严格遵守安全操作规程。
