拉线的作用和制作方法

低压拉线的制作方法
低压拉线的制作步骤如下：
1. 准备所需材料，包括水泥杆、拉线棒（预埋）、钢绞线、拉线金具、U型挂环、拉线抱箍、钢线卡子、低压拉线绝缘子、不同规格的铁丝等。

2. 选取工具材料，选择配套UT。

3. 量取钢绞线的长度，在剪断前应将断口处用小铁丝进行绑扎以免散花。

4. 弯曲钢绞线，弯曲部分不应有明显的松股、散花现象，在制作钢绞线圆弧时，防止钢绞线弹回伤人。

5. 将钢绞线穿入楔型线夹和UT线夹。

放入楔子，要求舌板与钢绞线紧密接触，受力后无滑动现象，绞线与舌板半圆弧弯曲结合处不得有死角和空隙。

6. 尾线位置应在线夹的凸肚侧，尾线和本线绑扎长度为50～100mm，尾线预留的长度为300～500mm。

断头与绑扎线间距为50mm。

7. 拉线绝缘子两侧钢绞线，尾线预留长度（550～50mm），应采用钢丝卡子固定（每侧三个）间距100mm，且正反间隔。

断头与卡子间距为50mm。

UT型线夹双螺母固定后，应露出丝扣两扣以上，但不得大于丝杆总长度的
1/2，拉线角度为45°。

8. 拉线抱箍中心对横担中心距为100mm。

请注意，制作完成后，应进行绝缘测试，确保低压拉线的绝缘性良好。

此外，制作过程中需注意安全，防止被工具材料伤到。

电力拉线制作及安装方法图解1. 拉线一般采用多股镀锌钢绞线，其规格为GJ-35 ～100 。

2．拉线连接金具一般采用楔形线夹和UT 型线夹。

拉线制作时，钢绞线按需用长度计算确定后分别截取上把和下把，并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。

楔形线夹舌板与拉线接触应吻合紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股，拉线弯曲部分不应有明显松股。

楔形线夹露出的尾线长度为30-50cm，并用镀锌铁线（钢线卡子）与主拉线绑扎固定。

拉线回尾绑扎长度为8-10cm，端部留头3-5cm。

绑扎时切勿破坏镀锌铁线的镀锌层。

3．腐蚀地区拉线棒直径应适当加大2mm～4mm或采取其它有效的防腐措施。

楔形线夹露出的尾线长度为30-50cm拉线回尾绑扎长度为8-10cm端部留头3-5cm普通拉线安装1. 拉线底把应采用热镀锌拉线棒，安全系数不小于3，最小直径不应小于16mm，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500～700mm，需做防腐处理时，防护部位为自地下500mm 至地上200mm处涂沥青，缠麻袋片两层，再刷防腐油。

2. 拉线应采用专用的拉线抱箍，拉线抱箍安装在距离横担下沿不大于5cm处，拉线上把和拉线抱箍连接处采用延长环连接。

3. 当同一组拉线采用双线夹并采用连板时，其尾线端的方向应统一。

4. 楔形线夹的螺栓与延长环连接好后R 型销针的开口30 °～60 °。

5.拉线紧好后，UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。

UT型线夹的双螺母应拧紧并牢靠，其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一，也不得小于。

2-5cm为度长。

一般外露螺栓2cm6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子，拉线绝缘子的电压等级应与线路电压等级一致。

当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m。

7. 城区或人口聚集地拉线安装完成后应安装拉线护套（黄黑相间护套管），拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °拉线抱箍安装在距离横担下沿不大于5cm处拉线棒外露地面部分的长度应为500～700mm外露螺栓长度为2-5cm拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m拉线绝缘子拉线护套管不穿越导线拉线安装图：穿越导线拉线安装图：预绞式拉线制作1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。

GJ-35型拉线制作与安装（一）、拉线的简况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。

；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。

3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。

5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。

地址；型拉线Y、6．主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。

门型杆在张力合成点处装设Y型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。

V型拉线是Y型拉线的特殊形式。

（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。

三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。

（每件材料照片说明）（二）、GJ-35普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；在拉线制作过程中，控制钢绞线点距端头不应过远；:二、拉线制作与安装的有技术和工艺要要求1、拉线棒外露地面部分的长度应为500～700mm。

2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT 。

电力线路拉线基本知识一、拉线的定义在电力线路中，为了将电力传输到目的地，需要使用电缆、导线等物质。

而拉线就是指连接电线电缆的一种小型索具。

二、拉线的种类及其用途在电力线路中，通常使用以下几种拉线：1. 金属拉线金属拉线是指由金属制成的拉线，主要用于支撑电缆、维护电缆形态。

常见的金属拉线有铝合金拉线、不锈钢拉线等。

2. 玻璃钢拉线玻璃钢拉线是指由玻璃纤维和树脂制作而成的拉线，具有重量轻、强度高、防腐、抗老化等特点。

在高温、腐蚀等恶劣条件下，玻璃钢拉线可替代金属拉线，成为较好的选择。

3. 复合绝缘拉线复合绝缘拉线是指由金属芯线和绝缘材料绕制而成的拉线。

在线路输电中，由于复合绝缘拉线具有优异的绝缘性能，可以有效地降低电线电缆的故障率，提高输电效率。

4. 现代防震、防风拉线现代防震、防风拉线是指通过加工和制作，能够起到抵抗地震、风灾等自然灾害的作用，并且能够保证线路的正常运行。

三、拉线的选用原则在选择拉线时，应根据以下原则进行选用：1. 根据工作环境选用在选择拉线时应考虑到工作环境的特点，如气候条件、线路地形、地质条件等。

例如在沿海地区及潮湿环境下，应选用铝合金、不锈钢及玻璃钢拉线，这些材质不容易被腐蚀，能够保证线路的正常运行。

2. 根据工作性质选用在选择拉线时应考虑到工作性质，如电线电缆的载荷、工作温度、工作频率等。

例如在高压输电线路中，需要选用复合绝缘拉线，以保证线路的绝缘性能，提高线路的安全性和可靠性。

3. 根据经济性选用在选择拉线时应考虑到经济性，即在保证线路正常运行的前提下，选用成本较低的拉线。

例如在地形复杂、工程量大的情况下，选用成本低、施工方便的玻璃钢拉线，能够有效地降低工程成本和施工难度。

四、拉线的安装方法在安装拉线时，必须注意以下几点：1. 确定拉线的位置在安装拉线前，必须确定拉线的位置，保证拉线可以起到顺畅传递电力的作用，并且不会妨碍到其他工作的进行。

2. 安装时注意固定在安装拉线时，必须注意固定，保证拉线不会摇晃或者产生松动现象。

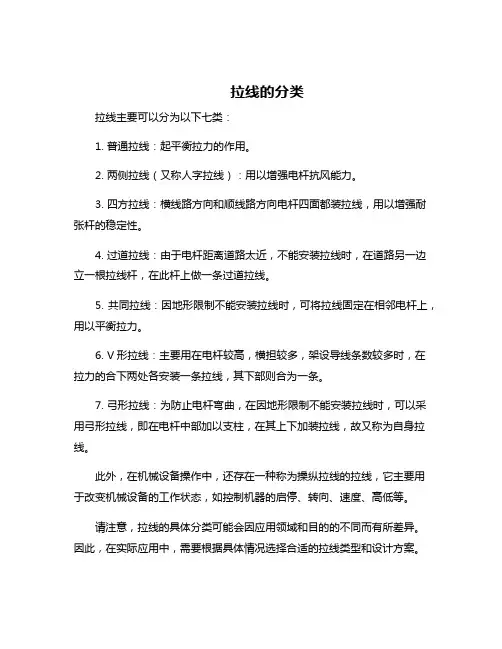

拉线的分类
拉线主要可以分为以下七类：
1. 普通拉线：起平衡拉力的作用。

2. 两侧拉线（又称人字拉线）：用以增强电杆抗风能力。

3. 四方拉线：横线路方向和顺线路方向电杆四面都装拉线，用以增强耐张杆的稳定性。

4. 过道拉线：由于电杆距离道路太近，不能安装拉线时，在道路另一边立一根拉线杆，在此杆上做一条过道拉线。

5. 共同拉线：因地形限制不能安装拉线时，可将拉线固定在相邻电杆上，用以平衡拉力。

6. V形拉线：主要用在电杆较高，横担较多，架设导线条数较多时，在拉力的合下两处各安装一条拉线，其下部则合为一条。

7. 弓形拉线：为防止电杆弯曲，在因地形限制不能安装拉线时，可以采用弓形拉线，即在电杆中部加以支柱，在其上下加装拉线，故又称为自身拉线。

此外，在机械设备操作中，还存在一种称为操纵拉线的拉线，它主要用于改变机械设备的工作状态，如控制机器的启停、转向、速度、高低等。

请注意，拉线的具体分类可能会因应用领域和目的的不同而有所差异。

因此，在实际应用中，需要根据具体情况选择合适的拉线类型和设计方案。

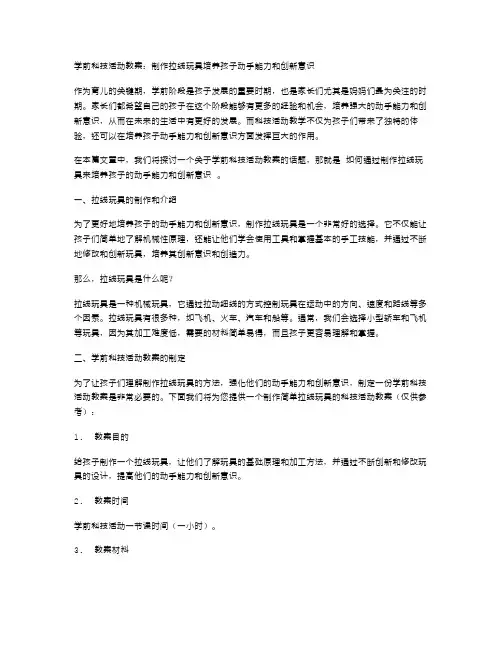

学前科技活动教案：制作拉线玩具培养孩子动手能力和创新意识作为育儿的关键期，学前阶段是孩子发展的重要时期，也是家长们尤其是妈妈们最为关注的时期。

家长们都希望自己的孩子在这个阶段能够有更多的经验和机会，培养强大的动手能力和创新意识，从而在未来的生活中有更好的发展。

而科技活动教学不仅为孩子们带来了独特的体验，还可以在培养孩子动手能力和创新意识方面发挥巨大的作用。

在本篇文章中，我们将探讨一个关于学前科技活动教案的话题，那就是如何通过制作拉线玩具来培养孩子的动手能力和创新意识。

一、拉线玩具的制作和介绍为了更好地培养孩子的动手能力和创新意识，制作拉线玩具是一个非常好的选择。

它不仅能让孩子们简单地了解机械性原理，还能让他们学会使用工具和掌握基本的手工技能，并通过不断地修改和创新玩具，培养其创新意识和创造力。

那么，拉线玩具是什么呢？拉线玩具是一种机械玩具，它通过拉动细线的方式控制玩具在运动中的方向、速度和路线等多个因素。

拉线玩具有很多种，如飞机、火车、汽车和船等。

通常，我们会选择小型轿车和飞机等玩具，因为其加工难度低，需要的材料简单易得，而且孩子更容易理解和掌握。

二、学前科技活动教案的制定为了让孩子们理解制作拉线玩具的方法，强化他们的动手能力和创新意识，制定一份学前科技活动教案是非常必要的。

下面我们将为您提供一个制作简单拉线玩具的科技活动教案（仅供参考）：1.教案目的给孩子制作一个拉线玩具，让他们了解玩具的基础原理和加工方法，并通过不断创新和修改玩具的设计，提高他们的动手能力和创新意识。

2.教案时间学前科技活动一节课时间（一小时）。

3.教案材料一张卡纸，一根铁丝，一个小螺丝，一块小型木板，两个轮子，一个活动杆，一些塑料和纸等。

4.教案步骤（1）在卡纸上画出车身模板，并按照模板切割出车身。

（2）用一根铁丝制作车轴，并将轮子固定在轮轴上。

（3）将车轴固定到车身上，以便轮子能够转动。

（4）用小木板切割车身后驾驶舱的形状，并将其固定在车身正中间。

电力拉线标准
电力拉线通常采用多股镀锌钢绞线，规格范围为GJ-35至GJ-100。

电力拉线是配电线路的重要组成部分，它的主要作用是平衡导线或地线的不平衡张力，稳定杆塔结构，减少杆塔的受力强度，以及减小杆（塔）的材料消耗。

在电力拉线的设计和施工中，需要遵循一定的标准和规范，以确保电力系统的安全稳定运行。

具体如下：
1)拉线材料：拉线一般采用多股镀锌钢绞线，这种材料具有良好的抗腐蚀
性和足够的机械强度。

2)拉线规格：拉线的规格应根据实际需要选择，常见的规格有GJ-35、
GJ-50、GJ-70、GJ-80、GJ-100等，其中GJ表示钢绞线的意思，数
字代表钢绞线的破断拉力。

此外，在拉线的制作过程中，需要根据计算确定的长度截取上把和下把，并使用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。

需要注意的是，在进行电力拉线作业时，应严格遵守相关的安全操作规程和标准，确保作业人员的安全以及电力设施的可靠运行。

拉线的制作方法1. 引言拉线在各种场景中都有广泛的应用，比如舞台演出、机械运动、摄影等。

制作拉线需要一些专业的技巧和步骤。

本文将介绍几种常见的拉线制作方法，帮助您了解和学习如何制作拉线。

2. 准备工作在开始制作拉线之前，我们需要准备一些工具和材料：•钢丝或者尼龙线：选择合适的材料取决于具体的应用场景和要求。

•剪刀：用于剪断线材。

•彩色胶带或者标签：用于区分不同的线材。

3. 单股拉线制作方法3.1 测量和剪断线材首先，我们需要根据具体需求测量所需的拉线长度。

可以使用尺子或者卷尺来测量。

接下来，使用剪刀将线材剪断，注意保持线材的完整性和光滑度。

3.2 固定线材端部在拉线的一端，我们需要进行固定处理，以便将来能够与其他物体或机构连接。

可以使用钳子将线材弯曲成一个小环，并使用钳子固定住。

3.3 连接线材接下来，我们需要将另一端的线材与其他物体或机构连接起来。

这可以通过多种方法实现，比如使用钩子、环扣、绳索等。

具体的连接方式取决于应用场景和要求。

3.4 检验和调整完成线材的连接后，我们需要进行检验和调整。

确保线材的连接牢固、平滑，并且能够顺利实现所需的拉动效果。

4. 绳索拉线制作方法绳索拉线相对于单股拉线来说更加复杂一些，因为需要考虑绳索的结构和编织方式。

下面是绳索拉线的制作方法：4.1 选择绳索首先，根据具体要求选择合适的绳索材料，例如尼龙绳、棉绳等。

确保绳索的强度和耐用性能够满足需求。

4.2 制作绳索环节从绳索的一段开始，用一种特殊的编织方式制作一个小环，这样可以方便将来与其他物体或机构连接。

4.3 其他连接方式除了制作绳索环节，还可以使用一些其他的连接方式，如绳扣、绳结等。

具体的选择取决于应用场景和要求。

4.4 检验和调整与单股拉线类似，完成绳索拉线的连接后，需要进行检验和调整，确保连接牢固、平滑，并能够实现所需的拉动效果。

5. 其他注意事项在制作拉线的过程中，还有一些其他的注意事项需要考虑：•安全性：确保使用的线材或绳索具有足够的强度和耐久性，以防止意外情况发生。

拉线与安装为了防止架空线路杆塔倾覆、杆塔承受过大的弯矩和横担扭歪等，需要在杆塔或横担等部位打设拉线。

拉线的作用是使拉线产生的力矩平衡杆塔承受的不平衡力矩，增加杆塔的稳定性。

凡承受固定性不平衡荷载比较显着的电杆，如终端杆、角度杆、跨越杆等均应装设拉线。

为了避免线路受强大风力荷载的破坏，或在土质松软的地区为了增加电杆的稳定性，也应装设拉线。

12图234、水平拉线水平拉线又称为高桩拉线，在不能直接作普通拉线的地方，如跨越道路等地方，则可作水平拉线。

高桩拉线是通过高桩将拉线升高一定高度不会妨碍车辆的通行。

图2－3－27水平拉线图5、弓形拉线弓形拉线又称自身拉线在地形或周围自然环境的限制不能安装普通拉线时，一般可安装弓形拉线，如图2－3－28。

弓形拉线的效果会有一定折扣，必要时可采用撑杆，撑杆可以看成是特殊形式的拉线。

图2－3－28弓形拉线6、Y形拉线Y形拉线主要应用在电杆较高、多层横担的电杆，Y形拉线不仅防止电杆倾覆，而且可防止电杆承受过大的弯矩，装设时可以在不平衡作用力合成点上下两处安装Y形拉线。

图2－3－29Y形拉线7、把）木）。

延长环、拉线用U形挂环拉线绝缘子钢筋混凝土电杆的拉线一般不装设拉线绝缘子，如拉线从导线之间穿过，应装设与线路电压等级相同的拉线绝缘子或采取其它绝缘措施。

拉线绝缘子应装在最低导线以下，在断拉线的情况下，拉线绝缘子离地面高度不应低于2.5m。

拉线绝缘子的强度安全系数不应小于3.0，因此，拉线的设计应严格执行规程要求。

但是，拉线绝缘子毕竟没有直拉牢固，必须用钢丝卡卡牢，要保证绝缘子两端钢线绝对能承受线路侧的拉力。

UT型线夹（俗称下把、底把）、UT型线夹（不可调式）拉线棒拉棒从拉盘拉出方向要与拉线对应，而拉盘埋入时拉盘的平面要与拉棒垂直，拉线棒与拉线盘的连接应使用双螺母。

埋设拉线盘的拉线坑应有滑坡（马道），拉线坑、杆坑的回填土，应每0.3m夯实一次，最后必须培出高于地面0.3~0.5m的防沉土台，在拉线和电杆易受洪水冲刷的地方，应设保护桩。

电力线路拉线制作工艺技术提升摘要在电力资源的远距离传输中，需要使用电杆架设电线，由于电杆之间的距离长，电线重量大，易出现电杆倾斜的问题。

为了最大限度地减少由此给电力公司造成的损失，需根据具体情况制定科学的电力拉线设计方案，因此本文对电力线路拉线制作工艺技术提升进行了简要分析。

关键词电力线路；拉线制作；工艺技术；提升引言在长距离输电线路中，一般采用电杆架设电线，但由于电杆之间的距离比较远，电线比较重，很容易造成电杆不平衡而摔倒。

因此拉线作为线路安全安装和运行的保障，不容忽视，必须严格按照相关标准要求和实际情况进行制作。

一、电力线路拉线概述电力线路拉线在电网应用中有多种类型，分为普通索、人字索、交叉索、水平索以及Y型索等。

拉线是电力线路中非常关键的组成部分，其发挥的主要作用是对导（地）线之间的不平衡张力进行平衡，确保杆塔的稳定性，有效减轻铁塔的受力。

一般对于电线杆进行固定的拉线，主要是在10kV及以下的配电线路中进行使用。

特别是在地形非常复杂性，受地势限制，随着电力线路拉线下把手（地锚）的安装位置与电杆底座位置变化，电力线路拉线的长度也相应变化。

电力线路拉线的固定位置过高或过低，不仅影响美观，还没有安全保护作用。

拉线过长耗材，过短又影响使用，相关技术法规要求电力线路拉线的安装位置须与地面垂直至少2.5m，针对不同地形准确计算电力线路拉线长度。

因此需要准确计算电缆绝缘层在电缆上的位置。

二、电力线路拉线制作工艺1、电力线路拉线长度计算根据用电相关技术规定，电力线路拉线通常安装在横担下方100-300mm处，横担一般需要在以下位置进行安装，与杆顶的距离需要控制在200mm以内，一般需要设置为45°，如果地形存在相应的限制，坡度需要在30°以上。

为了能够让拉线制作更加具备美观性，起到相应的安全防护作用，可以利用类似于勾股定理的三角形对应边之间的比例关系，准确确定拉线的长度和特异性，在拉线进行制作时，需要做好拉线绝缘工作，结合实际的地形情况，对锚索的锚固位置进行选择。

浅谈配电线路施工临时拉线的制作当前公司系统农网改造升级工程正在紧张有序开展，笔者在施工现场安全稽查过程中发现一些施工班组对设置临时拉线这安全技术措施认识不够，在紧线或拆线工作时存在不打临时拉或临时拉设置不正确。

下面简要介绍一下临时拉线的作用和制作方法。

一、临时拉线的作用临时拉线主要作用是平衡导线单边挂线后架空线的张力，使耐张杆在紧线时保持平衡和稳定，如果在紧线时不打临时拉就有可能会发生倒断杆事故。

在公司系统前几年的农网工程中就因为紧线时没有打临时拉发生过倒断杆人身伤亡事故，下面列举几个范例来增加大家对临时拉线作用的认识。

1、2002年，某施工队在对10KV双回线路施工中，未在终端杆设置临时拉线，因拉线抱箍质量存在问题，在紧第四根导线，拉线抱箍折断，永久拉失去作用，造成终端杆倒断，在该杆紧线的工作人员随杆倒落，当场死亡。

2、2009年，某施工队在对110KV线路施工中，未在耐张门型杆设置临时拉线，因拉线盘质量存在问题，在紧第二根导线，拉线盘折断，拉棒从土中拔出，永久拉失去作用，造成耐张门型杆倒断，在该杆紧线的工作人员随杆倒落，当场死亡。

从以上两个范例可见，在线路施工过程中如不打临时拉线，因紧线时张力过大，加之永久拉及属附件质量问题或设置不当，就会发生倒断杆人身伤亡事故。

因此规范设置临时拉线是线路施工过程中重要安全技术措施之一，在线路施工中应格外重视，在编制施工方案时应将其作为主要安全技术措施写入进去。

二、临时拉线的制作要求1、临时拉线对地夹角为300～450；2、每根架空线（导、地线）必须在紧线的反方向延长线上打一根临时拉线；3、转角杆在内侧多增设一根临时拉线；4、临时拉线应直接打在横担上，在不影响挂线的情况下，固定位置离挂线点越近越好（一般离导线挂线点为20cm～30 cm）。

对10KV耐张单杆中相导线，临时拉线应打在顶头铁抱箍下端的主杆上。

三、临时拉线的制作方法1、工器具选择钢丝绳（Φ9.3～Φ12.5，长度合适）1根，角桩1～3根（∠100×9×1500，视土质而定）花蓝螺丝联扣1付，U型环或卸扣2只（60KN～100KN），紧线器（双钩、棘轮紧线器均可）1把，钢丝绳专用卡线器1把，钢丝套1根，10#铁丝1m（或钢线卡2付），个人工具1套，登杆工具1付，吊绳1根，安全带1付，安全帽3只。
