蒂森扶梯安装说明

施工规范下的电梯与扶梯安装指南电梯与扶梯在现代建筑中扮演着重要的角色，它们为人们提供了便捷的垂直交通方式。

然而，安装电梯和扶梯需要严格遵守施工规范，以确保其安全性和可靠性。

本文将为您介绍在施工规范下的电梯与扶梯安装指南。

1. 确定安装需求在安装电梯或扶梯之前，需要首先确定其安装的位置和规模。

根据建筑的用途和人流量，确定电梯或扶梯的数量和尺寸，并确保其与建筑设计相匹配。

2. 选择合适的设备根据建筑的功能和需求，选择适用的电梯或扶梯设备。

考虑到使用人群的特点和需求，选择能够满足其负荷、速度和安全要求的设备。

3. 设计合理的空间在确定安装位置后，需要进行详细的空间设计。

确保电梯或扶梯周围的空间充足，并符合相关规范。

考虑到用户的舒适性和便利性，避免狭窄或拥挤的安装环境。

4. 铺设电气线路电梯和扶梯的安装离不开电气线路的铺设。

根据规范要求和设备的电力需求，合理布置电气线路，并确保其符合安全标准和建筑要求。

5. 安全设施及报警系统电梯和扶梯的安全设施和报警系统是确保用户安全的重要保证。

安装适当的安全装置，如灭火器、烟雾报警器、摄像头等，并确保其正常工作。

6. 进行全面的测试在安装完成后，进行全面的测试和调试，确保电梯或扶梯的各项功能正常。

演练各种紧急情况，以验证安全系统的可靠性。

7. 获得相关审批和许可在完成安装和测试后，必须向相关部门申请审批和许可。

提供安装和测试的相关报告和证明文件，以确保设备符合施工规范和安全要求。

8. 进行定期检查和维护安装完成后，需要进行定期的检查和维护工作。

根据规范要求，定期检查设备的运行情况，确保其安全性和可靠性，并进行必要的维护和保养。

总结：在按照施工规范进行电梯和扶梯的安装过程中，需要从确定需求、选择设备、设计空间、铺设线路、配置安全设施、测试调试、审批许可，以及定期检查维护等方面全面考虑。

只有确保每一个环节的合规和质量，才能保证电梯和扶梯的安全使用。

因此，在施工过程中要严格按照规范要求进行操作，并定期进行维护和检查，以保证设备的安全、可靠和长期运行。

扶梯吊装方案说明扶梯吊装是指使用起重设备将扶梯从一楼吊装至其他楼层的一种安装方式。

本文将详细介绍扶梯吊装的方案说明，包括吊装前的准备工作、吊装流程以及注意事项。

一、吊装前的准备工作1. 确定吊装方向：在进行扶梯吊装前，需要根据现场情况确定吊装的方向，确保吊装的安全和稳定。

2. 评估吊装条件：在选择吊装方案前，需要对吊装的现场条件进行评估，包括楼层结构、空间限制、周围环境等因素，以确保能够顺利进行吊装作业。

3. 设计吊装方案：根据现场情况和扶梯的尺寸、重量等参数，设计适合的吊装方案。

吊装方案应包括吊装设备、吊装点、吊装绳索等详细信息。

二、吊装流程1. 准备起重设备：根据吊装方案确定所需的起重设备，并进行设备检查和维护，确保设备的正常工作。

同时，安装好起重设备的安全防护措施，以确保吊装过程中的安全。

2. 安装吊装点：根据吊装方案，在楼层上设置吊装点，包括吊装绳索的固定点和相关吊装辅助设备。

3. 固定扶梯：在进行吊装前，需要将扶梯进行固定，以确保在吊装过程中不会晃动或滑动。

4. 吊装扶梯：根据吊装方案，将起重设备的钢丝绳或链条连接到吊装点，缓慢提升扶梯，直至将其吊装至目标楼层。

在吊装过程中，需要注意起重设备的稳定和扶梯的平衡，避免发生意外。

5. 固定扶梯：在将扶梯吊装至目标楼层后，需要将其进行固定，以确保扶梯的安全使用。

三、注意事项1. 安全第一：在进行扶梯吊装作业时，安全始终是最重要的，吊装人员需严格遵守相关安全规定，并经过专业培训和持证上岗。

2. 保护设备：在吊装过程中，需要对扶梯和起重设备进行保护，避免因吊装过程导致设备受损或人员伤亡。

3. 合理安排时间：扶梯的吊装过程需要进行计划和预定时间，合理安排作业时间，避免影响其他工作进程。

4. 现场监测：在扶梯吊装过程中，需要有专人进行现场监测，确保吊装的稳定和安全。

5. 清理现场：吊装作业完成后，需要进行现场清理，清除吊装过程中产生的垃圾和杂物，保持现场整洁。

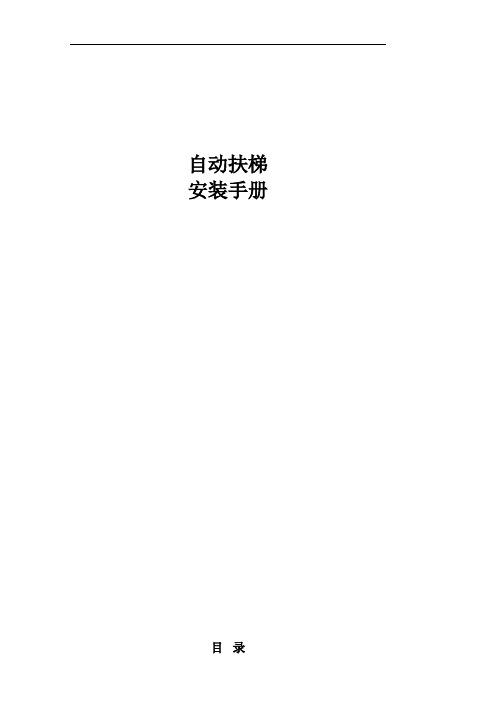

自动扶梯安装手册1.一般规定 (1)2.自动扶梯土建尺寸的复测工作 (2)3.自动扶梯的起吊、运输、安装及就位 (3)4. 自动扶梯驱动系统的调试与调整 (7)5. 梯级的检查与调整 (9)6.梳齿板的调节和操作试验见图20 (12)7.梯级的拆除见图21 (12)8.塌陷保护装置 (13)9.前沿板 (14)10.扶手系统的安装与调整 (14)11.梯级照明与警示 (19)12.自动扶梯的支承 (19)13.桁架法兰（高强度螺栓）连接的安装说明 (20)14.油水分离器工作原理与安装说明 (22)15.自动扶梯的控制和电气元件 (23)16.调试 (25)17.试运行 (28)18.检验与报检 (28)19.交付使用 (29)20.安装进度表 (30)21.安装工具表 (31)1.一般规定1.1 本说明书适用于重型自动扶梯的安装。

1.2本说明书中的安装方法是目前KLXF-Ⅱ重型自动扶梯的通用安装方法，有关具体的安装要求均在本说明书中有较详细的说明，当安装的自动扶梯土建尺寸及要求与本厂系列自动扶梯的土建尺寸及要求不一致时，请及时与本公司有关技术人员商量采取措施。

1.3自动扶梯安装基本程序见图1图1自动扶梯安装顺序1.4 自动扶梯的安装后调试工作，应由熟练的安装人员进行。

1.5 自动扶梯的电气系统均在工厂产品出厂前装配、调试完成。

1.6安装前的准备工作安装人员配备:一般由四人组成安装小组，其中需有熟练的安装钳工、电工各一名负责安装。

1.7 安装前的零件清点与核对工作: 安装前应由安装负责人会同用户代表根据装箱单开箱清点，核对所有的零部件与随机文件，并了解所安装的自动扶梯宽度、提升高度、倾斜角度等技术参数。

根据自动扶梯的土建图复测土建尺寸，包括底坑(最底层)长度、宽度、深度、提升高度，上下水平支撑点距离等是否符合土建图尺寸。

最底层的底坑不得渗水，底坑的内侧面应平直，不允许有凹凸现象。

土建复测后，如发现差错应及时通知用户有关部门，及时更正。

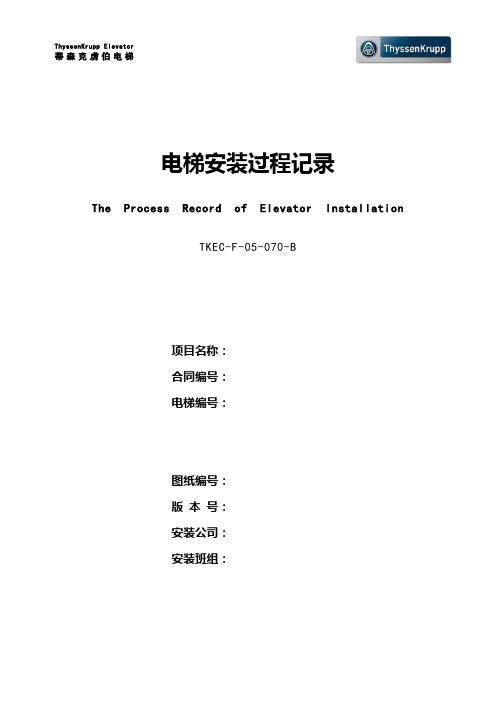

电梯安装过程记录The Process Record of Elevator InstallationTKEC-F-05-070-B项目名称：合同编号：电梯编号：图纸编号：版本号：安装公司：安装班组：井道及机房检查表一、井道机构：[ ] 圈梁：[ ] 混凝土[ ] 型钢。

二、导轨、地坎、门头支架固定梁（井道为混凝土结构时不适用）：三、土建测量：四、工地现场：开箱检查工地到货日期：（第一批）（最后一批）开箱日期：出厂编号/梯号：开箱检查确认：□无问题：□存在以下问题。

情况描述：附注：1.安装班组开箱检查时，如有问题存在，项目经理必须在现场进行确认。

2.如有问题存在，必须填写情况描述。

脚手架检查表井道样板（架/线）定位检查导轨安装检查（一）检查细则：导轨安装检查（二）检测说明：1.导轨垂直度测量实在导轨安装基准线未拆时，测量井道顶部支架，以及从井道顶部支架往下每隔5米处支架位置的导轨顶面偏差（偏差=测量值-理论值），以导轨样板线为基准，检查尺寸直接填写在相应的表格内。

导轨侧面则用5米线锤测量其垂直偏差。

2.“导轨5米垂直偏差值”计算方法为：两个相邻检测位置的导轨对安装基准线的偏差的差值。

（偏差值=下位置导轨的偏差—上位置导轨的偏差）。

5m垂直度偏差值应不大于0.6mm。

3.测量工具为最小刻度为0.5mm的钢直尺。

导轨安装检查（二）续页隐蔽工程和特殊工作检查特殊工作：电焊（仅对井道钢结构及支架焊接安装）：电焊工作内容及描述：厅门检查机房安装检查一、电梯主机：二、控制柜：三、限速器：轿厢检查一、轿架：三、轿厢：四、导靴：五、轿顶防护栏：六、轿门：七、轿厢及电气：绳、链、缆安装检查一、曳引绳PS ：例图只做参考，绳夹数量按工厂配置安装二、补偿链：三、随行电缆：底坑部件一、对重：二、缓冲器：三、其它：按钮、层显一、厅外呼梯面板（一体式）：二、厅外楼层显示面板：线槽及线缆检查。

thyssenkrupp Elevator蒂森克虏伯电梯编号No.：R000053171版本Version：aaTE-Evolution乘客电梯TE-Evolution Passenger Elevator安装手册Installation Manuathyssenkrupp Elevator蒂森克虏伯电梯TE-Evolution乘客电梯安装手册版本aaVersionR000053171 生效日期2016-11-30Effective Date编制Compiled by 梁有华2016.09.06审核Reviewed by 邹雄伟2016.09.06会签Countersigned by Rocky Liu 2016.11.22批准Approved by Weigang Zhou 2016.11.23VersionR000053171 生效日期2016-11-30Effective Date修改记录/Amendment RecordVersionR000053171 生效日期2016-11-30Effective Date须知在电梯安装前，请您仔细阅读和理解本手册的各项内容，如果在阅读本手册后对其中的文字内容、表格及图片含义仍然不能完全理解，请您与蒂森克虏伯电梯公司及时取得联系并获得相应的技术支持，否则可能会带来潜在的风险，并可能造成财产损失或人身伤害。

1.本手册适用于经过蒂森克虏伯电梯公司认可的经过专业培训和指导的具有安装和维护资质的人员。

（有资质的安装和维护人员是指经当地质量技术监督部门培训并取得电梯上岗证的人员）2.本电梯的安装和维护人员都必须严格遵守当地政府相应的法例法规及蒂森克虏伯电梯公司的安全规范进行操作。

3.本公司有权改变本手册的内容，恕不征求意见或事先通告。

如您对本手册有疑义，请及时与蒂森克虏伯电梯公司取得联系。

4.本手册的所有版权属于蒂森克虏伯电梯公司。

本手册在没有得到蒂森克虏伯电梯公司明确的书面许可，任何人或企业不得作为其他任何目的、以任何形式或手段使用以及复制或传播本手册的任何部分。

- 00 自动扶梯、人行道 安装工艺（作业指导书）编 制： 审 核： 批 准：1、一般规定1.1、本说明适用于自动扶梯（RF ）及自动人行道（RX ）。

1.2、本说明书中的安装方法是目前自动扶梯的通用安装方法，有关具体的安装要求均在本说明书中有较详细的说明，当安装的自动扶梯土建尺寸及要求与本公司RF 系列自动扶梯的土建尺寸及要求不一致时，请及时与本公司有关技术人员商量采取措施。

1.3、自动扶梯安装基本程序见图：图1 自动扶梯安装顺序1.4、自动扶梯的安装后调试工作，应由熟练的安装人员进行。

1.5、自动扶梯的电气系统均在工厂产品出厂前装配，调试完成。

2、安装前的准备工作2.1、安装人员配备 一般由四人组成安装小组，其中需有熟练的安装钳工、电工各一名负责安装。

2.2、安装前的零件清点与核对工作。

安装前应由安装负责人合同用户代表根据装箱单开箱清点，核对所有的零部件与随机文件，并了解复测土建、起重就位上部校准水平下部校准水平电源进控制柜清理各部位与润滑梯级试运转检查曳引机驱动系统检查导轨系统检查梯级运行情况检查梯级链的张紧力扶手系统的安装扶手带试运转扶手带张紧力检查安装上下部前沿板安装检修梯级安全设施检查调试（机）扶手带与梯级速度梯级与梳齿啮合调梯级与围裙板间隙空载制停距离调整负载制停距离调整调试（电）各部安全设施开关绝缘性能检查接地系统检查再一次清洁与润滑上下运行各一小时安装自检验 收交付使用文件名称质量保证手册版本/修订号2010版/01文件编号GALS-ZBSC 修订日期2009-9-1 资阳市三木机械设备有限公司页码/页数 1 / 21安装的自动扶梯、提升高度、体面斜角度等技术参数。

根据自动扶梯的土建图复测土建尺寸，包括底坑（最底层）长度、宽度、深度、提升高度，上下水平支撑点距离是否符合土建图尺寸。

最底层的底坑不得渗水，底坑的内侧面应平直，不允许有凹凸现象，土建复测后，如发现差错应及时通知用户有关部门，及时更正。

建筑工程中的自动扶梯安装技术规程一、概述自动扶梯是一种能够帮助行人快速移动并节省体力的机电设备。

在建筑工程中，自动扶梯的安装是一个复杂的过程，需要经验丰富的技术人员和专业的设备。

本文将为大家介绍建筑工程中自动扶梯的安装技术规程。

二、前期准备工作1. 设计方案确认在安装自动扶梯之前，需要确认设计方案，包括扶梯的长度、宽度、承载能力、速度等参数。

同时，需要确认扶梯的安装位置、电源供应、控制系统等。

2. 地基处理在安装自动扶梯之前，需要对地基进行处理，确保地基平整、坚实。

如果地基不平整，需要进行填充和夯实，以确保扶梯的稳定性。

3. 材料准备在安装自动扶梯之前，需要准备好所有所需材料，包括扶梯、电器设备、电缆、螺栓、密封材料等。

三、自动扶梯的安装步骤1. 安装扶梯轨道首先需要安装扶梯轨道，轨道需要根据设计方案进行调整，确保轨道的长度和高度符合要求。

轨道要求安装平整，不得有明显的弯曲和变形。

轨道的连接处需要使用螺栓进行固定。

2. 安装扶梯链条在轨道安装完成后，需要安装扶梯链条。

链条需要垂直于轨道，链条的张紧度需要根据设计方案进行调整。

链条的连接处需要使用螺栓进行固定，并进行密封处理。

3. 安装扶梯踏板在链条安装完成后，需要安装扶梯踏板。

踏板需要安装平整，不得有明显的倾斜和变形。

踏板的连接处需要使用螺栓进行固定，并进行密封处理。

4. 安装扶手在踏板安装完成后，需要安装扶手。

扶手需要安装平整，不得有明显的倾斜和变形。

扶手的连接处需要使用螺栓进行固定，并进行密封处理。

5. 安装电器设备在扶梯的各个部分安装完成后，需要安装电器设备。

电器设备需要根据设计方案进行布置，包括电机、控制器、电缆等。

电器设备需要进行接线，并进行绝缘处理。

6. 进行调试在安装完成后，需要对自动扶梯进行调试。

调试需要进行多次，确保扶梯的运行稳定、速度和负载能力符合要求。

同时，需要进行安全测试，确保扶梯能够正常停止和启动，并能够及时停止。

四、安全注意事项1. 安装自动扶梯需要经验丰富的技术人员，不得擅自进行安装。

自动扶梯安装施工方法目录1、安装前的准备工作 (1)2、自动扶梯自动人行道护壁的安装 (2)3、护壁型材的安装 (3)4、内外盖板及扶手带入口保护装置的安装 (8)5、外部装饰材料的安装 (11)6、电气部分的安装与调整 (11)7、调试 (12)1、安装前的准备工作①安装施工所需材料安装人员应在开工前核查并熟悉安装技术资料及相关文件（如土建图、安装说明书、使用维护的说明、安全操作规程等），为人行道的安装作好充分的准备。

②现场勘察按土建布置图对土建施工进行核查。

如果相关的尺寸及施工要求不符土建布置的规定，则应通知有关部门进行及时修正。

③人员设施的配给安装人员应就人员配合、动和照明电源、独立接地、脚手架、库房准备等问题与使用单位及配合方洽谈，使现场具备开工条件。

④驳运起吊自动扶梯自动人行道选择合适的驳运通道，确定最佳的吊运方案。

驳运起吊自动扶梯自动人行道，应避免冲撞自动扶梯自动人行道机身，并遵守安全规则。

⑤材料的清点与保管安装材料开箱后根据装箱单进行清点，并妥善堆放和保管。

⑥调整自动扶梯自动人行道的空间位置安装前应对自动扶梯自动人行道水平及垂直方向的位置进行调整。

水平方向的位置自动扶梯自动人行道的上下土建支承梁应与自动扶梯自动人行道中心线垂直。

可用起吊工具调整。

垂直方向的位置将水平尺放在自动扶梯自动人行道梳齿板前面的第一个可见踏板上以检测自动扶梯自动人行道的水平度，梳齿板表面与土建完工地面应在同一水平面上。

可通过自动扶梯自动人行道支撑角钢上的4个高度调节螺栓对自动扶梯自动人行道的水平度及垂直高度进行调整。

2、自动扶梯自动人行道护壁的安装①安装护壁玻璃板按由下至上的顺序安装护壁玻璃板（如图1），安装顺序如下：（1）长玻璃板或下部曲线段玻璃板将玻璃夹衬放入玻璃夹紧型材靠近夹紧座的地方。

用玻璃吸盘将玻璃板慢慢插入预先放好的夹衬中。

正确调整玻璃板的位置。

紧固夹紧座。

1）端头玻璃板 2）长玻璃板 3) 长直线段玻璃板 4) 非标玻璃板 5) 上部曲线段玻璃板图1（2）直线段玻璃板同样地，在玻璃夹紧型材中放入夹衬。

自动扶梯安装和使用规范自动扶梯是人们出入商场、超市等公共场所常用的交通工具之一。

对于正常人而言，使用自动扶梯并不惧怕。

但是对于老人、小孩、残障人士等特殊人群来说，使用自动扶梯可能存在隐患。

为了确保广大人民群众的出行安全，制定自动扶梯安装和使用规范是非常必要的。

自动扶梯的安装规范自动扶梯的安装应该根据设计师提供的设计图纸进行，同时按照以下规范进行：1. 安装资质安装自动扶梯的单位应具有相关的资质，且具有相应的经验，能够正确、高效地进行自动扶梯的安装工作。

2. 安装环境自动扶梯的安装环境应该符合相应的要求，应该满足以下条件：•安装场所的地面应该平整、不得有杂物和杂质；•安装场所应该预留足够的空间以便于维修和保养；•安装场所应该有防水和防尘设备；•安装场所应该有消防设备；•安装场所应该有正确的通风设备。

3. 安装设备和材料安装自动扶梯的设备和材料应该符合安全和质量要求，同时符合国家标准。

4. 安装质量自动扶梯的安装质量应该符合相关标准，且需要进行相应的检测，确保自动扶梯可以正常、安全地运行。

自动扶梯的使用规范除了安装要求之外，自动扶梯的使用也应该符合以下规范。

1. 惯性限制器在自动扶梯上行驶的过程中，突然停止或速度太快都会给乘客带来伤害。

因此，自动扶梯应该安装惯性限制器，在乘客超速或急停时起到防护作用。

2. 小心行走乘客在使用自动扶梯时，需要小心行走，不要跑步、跳跃和荣东东攀爬。

乘客在上下自动扶梯时，应该抓好手扶梯的扶手，尤其是老人和小孩。

3. 不要倒退在上下自动扶梯时，自动扶梯在前进的过程中，乘客不能回头或者倒退。

因为这样会给后面的乘客带来危险。

4. 安全卡自动扶梯应该配备安全卡等安全装置。

当自动扶梯出现异常情况时，自动扶梯停止行驶，乘客可以通过按动安全卡进行紧急停车。

5. 禁止停留在使用自动扶梯时，不能停留在扶梯上，以确保自动扶梯的运行平稳。

特别是对于老人、小孩等特殊人群而言，一定要引导他们离开扶梯，以避免意外伤害。
