自动扶梯总装工艺规程总装工艺流程⑴安装桁架→⑵安装上部导轨部件→⑶安装下部导轨部件→⑷安装中部导轨→⑸安装驱动主机→⑹调整扶手带驱动部件和安装压带部件→⑺安装梳齿板紧固件→⑻安装扶手零部件（固定在桁架上的零部件）→⑼安装梯级链和积油盘→⑽安装梯级→⑾安装玻璃托架、玻璃、扶手导轨、扶手带及手指保护装置→⑿调试扶手带运行→⒀安装铁踏板、梳齿→⒁安装围裙板→⒂安装内、外盖板→⒃安装安全部件→⒄安装前沿板→⒅电气安装→⒆调试运行1.安装桁架1.1将检验合格后的桁架清扫干净，吊至总装工作架上。
1.2调整桁架的水平：利用桁架上下端支承角钢上的2个M20螺栓，调节桁架上水平段的横向水平（测量平台放置在安装驱动主轴处见图1）、桁架下水平段的横向水平（测量平台放置在涨紧盘处见图2）和上水平段的纵向水平（见图3）。
图1 图2图3工具：测量平尺、框式水平仪（精度：0.02mm/1m）数值要求：水平度±0.1mm1.3挂中心线：在桁架的上下支承角钢处固定T形中心线架，由上至下拉Ф1钢丝，并在桁架下端挂置重锤，形成持续的涨紧力。
在桁架的上、下水平段均分钢丝（见图4）。
图4工具：3米卷尺、线锤、扳手、铁锤数值要求：桁架的左、右外侧面至中心线的误差≤1 mm1.4定上下基点：在桁架上、下拐角处定出安装基点（见图5）。
以水平段高出桁架面70mm，倾斜段低于桁架面15mm的两条直线的交点为安装基点。
图5工具：2米和300毫米钢直尺、钢划针；2.安装上部导轨部件：2.1上部导轨部件含曲线段导轨、主驱动轴和扶手驱动。
用麻绳将上部导轨部件吊入桁架上水平段内，通过鱼形板定位工装GW014初步固定上部导轨部件（见图6）。
图62.2调整、定位上部导轨部件步骤：梯级链轮的垂直度和对称（取上下和前后四点见图7）→驱动主轴处主轨面的横向水平（见图8）→水平段主轨面与桁架面的距离（见图9）→主轨法线至基点的距离（见图10）→倾斜段主轨面至桁架面的距离（见图11）→倾斜段鱼形板的对称（见图12）方法：通过检测工具、GW014工装和支承座-Ⅰ、支承座-Ⅱ上的调节螺栓来调节上部导轨的水平、高低、前后位置和对称度。

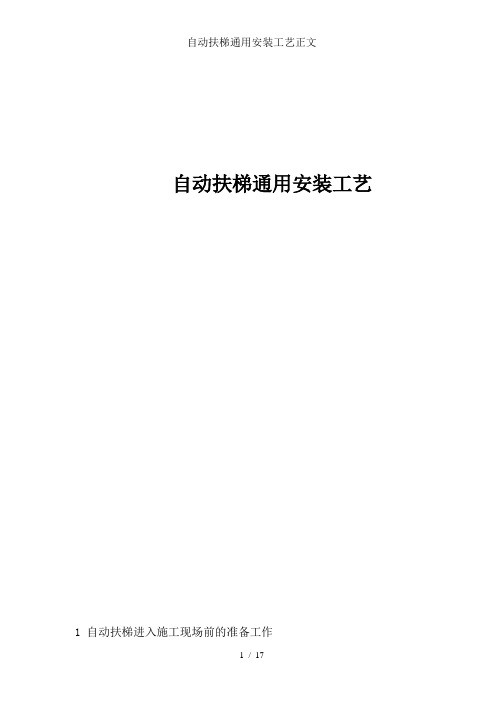

自动扶梯通用安装工艺1 自动扶梯进入施工现场前的准备工作在自动扶梯运输至安装现场，进行吊装就位前,必须做到下列几点：1。
1必须对自动扶梯的土建尺寸进行核查，对不符合要求的自动扶梯土建条件要提前进行整改,确保土建尺寸满足合同签定时双方确认的土建图的要求。
1。
2在吊装前，应提前及用户联系,根据大楼总的施工进度情况，确定施工方案，选择合适的进场时间以及吊装进场的路线等，避免给其它工程造成影响。
2 自动扶梯吊装过程中应注意的事项2。
1起重吊装自动扶梯必须由合格人员进行操作。
2.2吊装过程中碰到问题，应慎重分析并妥善处理。
2.3必须严格遵守起重吊装安全规则。
2。
4自动扶梯是一个框架结构，水平或垂直运输的作用力只能施加于简图十二所规定的几个受力点，禁止将力施加于规定点以外的任何部位,以免造成扶梯变形,影响安装调试后自动扶梯的运行质量。
2。
5将扶梯前后两部分分别运输至现场，如简图十二所示，运输扶梯前半部分（内含曳引机）时，注意在桁架断开底部加枕木以防联接处受压变形，运输扶梯后半部分时因重心后移，根据现场实际情况，可将断开处固定在运输板上或加适当配重。
水平运输时的路面应平坦，垂直起吊时，悬挂扶梯一端两个起吊点处的钢丝绳长度应相同。
2.6.1安装桁架上分段处卸掉的联结板和16个高强度联接螺栓，安装桁架上分段处卸掉的四个斜拉筋螺栓、安装桁架上分段处卸掉的底板联接螺栓、2.6。
2将中部梯路上的主副轮导轨、付轮导轨、主轮返回导轨和紧急导轨在分段处联接好.2.6。
3在分段处把两条曳引链条联接好。
2.6.4在桁架分段处将裙板和玻璃夹紧型件安装好。
2。
6。
5在桁架分段处把各种电线接头安装好。
2。
6.6待调整好后,将16个高强度螺栓头铆死，以防螺栓松动;再按照简图一图示位置在相应处夹好耐油橡胶石棉板。
2.6.7安装卸掉的梯级。
3就位后自动扶梯的调整3.1位置的调整3.1.1自动扶梯吊装就位时,检查并保证扶梯上下两端承重梁有X=25mm左右的间隙，且上部和下部的间隙相同。
T k前 言致 ：敬启者自 ：蒂森电梯有限公司非常感谢贵方给予蒂森电梯公司这个机会，参与本项目。
在此我们将对蒂森电梯有限公司和本次投标作一个简短的介绍：1、蒂森电梯作为全球三大电梯品牌之一，是德国工业巨头蒂森克虏伯集团下属电梯专业制造商，成立至今已有140多年的历史，在北美的市场占有率第一。
其所属的集团——蒂森克虏伯集团，在中国的投资的三大项目总额达到28亿美元，约合人民币225亿元（包括蒂森电梯有限公司、蒂森克虏伯不锈钢厂、上海磁悬浮列车）；2、蒂森电梯有限公司为德国全资子公司，采用全球最先进的技术；全球统一的设计理念和质量标准；3、我们的扶梯拥有全世界最先进的桁架焊接技术，经过科学严密的设计及实际试验，可以保证负载为5000N/mm2条件下不变形，两支撑间最大桡度小于1/1000L ；先进的研发和设计理念，使我们拥有多项专利，每一台扶梯都是为您量身定做。
4、全球高品质的使用场所（例如会展、机场、写字楼、酒店等大型公共建筑）的市场占有率第一；在高端的住宅市场也有非常成熟的使用经验。
5、在1999～2006年的七个年度中，蒂森电梯、扶梯连续七次蝉联电梯界权威刊物电梯世界杂志（Elevator World ）颁发的年度金奖项目殊荣。
6、我们公司的维保工作一律由我们公司自己的专业人员完成，可以保证良好的维保质量。
衷心希望我们能够以高质满意的产品、一流的服务赢得贵司的认可并最终为盛地沃尔玛项目工程服务！蒂森电梯有限公司 2012年3月6日T kVelino 产品介绍作为全球三大电梯和自动扶梯生产商之一，蒂森克虏伯电梯为乘客运输系统提供全方位的解决方案。
我们的产品包括电梯、自动扶梯、自动人行道、旅客登机桥以及无障碍解决方案（无障碍升降机、平台升降机等等），同时我们也为上述所有的产品提供高品质的服务。
秉承“承载无限”的理念，蒂森克虏伯电梯在中国持续保持稳健的发展，并以满足客户需求为中心，致力于为每一位客户提供卓越的技术、高质量的产品、全方位的维修保养和增值服务。
