第8章直流稳压电源8.1 单相整流滤波电路教学要求：1.掌握单相桥式整流电路的工作原理；2.掌握电容滤波电路的工作原理；3.了解电感滤波电路、∏型滤波电路的结构及原理。
引言直流稳压电源是将交流电变换成功率较小的直流电，一般由变压、整流、滤波和稳压等几部分组成。
整流电路用来将交流电压变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是输入交流电源电压波动、负载和温度变化时，维持输出直流电压的稳定。
一、单相整流电路（一）半波整流电路单相半波整流电路如下图(a)所示，图中Tr为电源变压器，用来将市电220V交流电压变换为整流电路所要求的交流低电压，同时保证直流电源与市电电源有良好的隔离。
设V为整流二极管，令它为理想二极管，R L为要求直流供电的负载等效电阻。
由图可见，负载上得到单方向的脉动电压，由于电路只在u2的正半周有输出，所以称为半波整流电路。
半波整流电路结构简单，使用元件少，但整流效率低，输出电压脉动大，因此，它只使用于要求不高的场合。
（二）桥式整流电路为了克服半波整流的缺点，常采用桥式整流电路，如下图所示，图中V1、V2、V3、V4四只整流二极管接成电桥形式，故称为桥式整流。
1.工作原理和输出波形设变压器二次电压u2=21/2U2sinωt，波形如电压、电流波形图(a)所示。
在u2的正半周，即a点为正，b 点为负时，V1、V3承受正向电压而导通，此时有电流流过R L，电流路径为a→V1→R L→V3→b，此时V2、V4因反偏而截止，负载R L上得到一个半波电压，如电压、电流波形图(b)中的0～π段所示。
若略去二极管的正向压降，则u O≈u2。
电压、电流波形在u2的负半周，即a点为负b点为正时，V1、V3因反偏而截止，V2、V4正偏而导通，此时有电流流过R L，电流路径为b→V2→R L→V4→a。
这时R L上得到一个与0～π段相同的半波电压如电压、电流波形图(b)中的π～2π段所示，若略去二极管的正向压降，uＯ≈－u2。
单相桥式整流与滤波电路的安装和测试教案第一章：教学目标与内容简介1.1 教学目标1. 了解单相桥式整流电路的原理与特点；2. 学会桥式整流电路的安装与测试方法；3. 掌握单相桥式整流与滤波电路的应用场景。
1.2 教学内容1. 单相桥式整流电路的基本原理；2. 桥式整流电路的元件与连接方式；3. 单相桥式整流与滤波电路的安装步骤；4. 电路测试与故障排查方法。
第二章：单相桥式整流电路原理与特点2.1 电路原理1. 桥式整流电路的电路图；2. 桥式整流电路的工作原理；3. 桥式整流电路的输出电压与电流。
2.2 电路特点1. 桥式整流电路的优点；2. 桥式整流电路的缺点。
第三章：桥式整流电路的安装与连接3.1 元件准备1. 元器件清单与参数；2. 元器件的识别与检测。
3.2 电路安装1. 印刷电路板的设计与制作；2. 元器件的焊接与布线；3. 电路的调试与修改。
第四章：单相桥式整流与滤波电路的测试与故障排查4.1 电路测试1. 测试仪器与设备；2. 测试方法与步骤；3. 测试结果的分析与处理。
4.2 故障排查1. 故障现象的观察与描述；2. 故障原因的分析与判断；3. 故障的排除与修复。
第五章：单相桥式整流与滤波电路的应用实例5.1 应用场景介绍1. 桥式整流电路在家用电器中的应用；2. 桥式整流电路在工业设备中的应用。
5.2 实例分析1. 实例电路图与工作原理；2. 实例电路的安装与调试；3. 实例电路的性能分析与优化。
第六章：安全操作与维护6.1 安全操作1. 电路测试与实验操作规范；2. 焊接操作的安全注意事项；3. 故障排查时的安全防护措施。
6.2 电路维护1. 电路的日常检查与保养；2. 电路故障的预防与处理；3. 电路升级与改造的方法。
第七章：桥式整流电路的性能优化7.1 电路性能指标1. 整流电路的效率与输出电压；2. 滤波电路的滤波效果与频率响应。
7.2 性能优化方法1. 提高整流电路的效率；2. 改善滤波电路的性能；3. 电路参数的优化与调整。

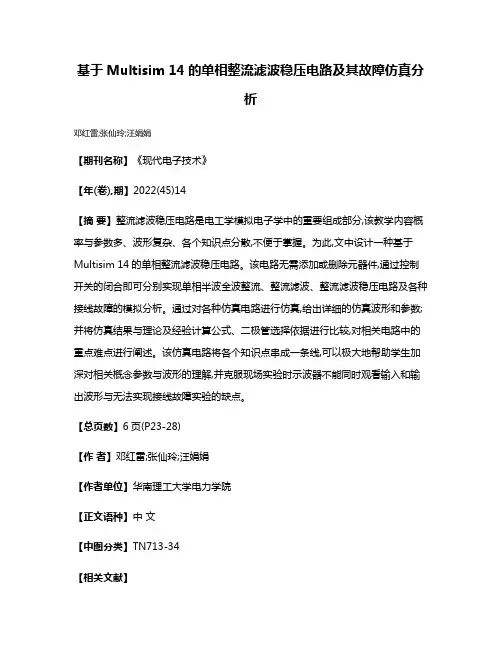

基于Multisim 14的单相整流滤波稳压电路及其故障仿真分
