整流滤波电路的工作原理

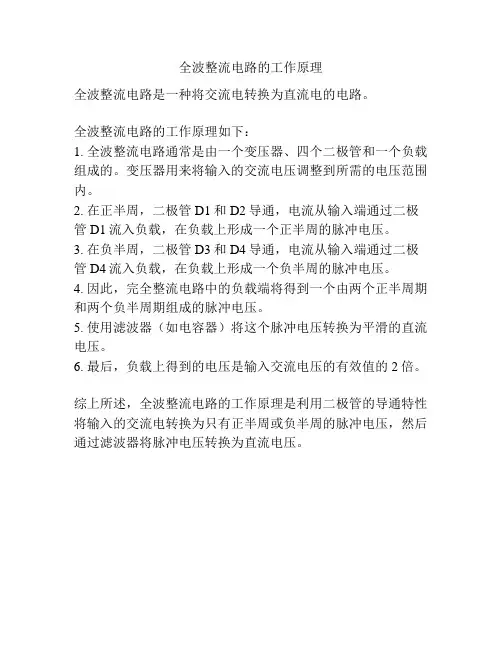

整流模块工作原理
整流模块是一种用于将交流信号转换为直流信号的电子装置。

它由桥式整流电路和滤波电路组成，其工作原理如下：
1. 桥式整流电路：整流模块的核心部分是桥式整流电路，它由四个二极管组成。

当交流信号输入时，根据正负半周的情况，交流信号将通过不同的二极管通路。

2. 正半周：当输入交流信号的电压为正值时，D1和D4导通，D2和D3截止。

此时，电流从D1流过，通过负载，最终流回
电源。

因此，在这个半周内，负载电流方向相同，输出为正直流信号。

3. 负半周：当输入交流信号的电压为负值时，D2和D3导通，D1和D4截止。

此时，电流从D2流过，通过负载，最终流回
电源。

同样地，在这个半周内，负载电流方向相同，输出为正直流信号。

4. 滤波电路：桥式整流电路输出的信号仍然存在一定的脉动，为了进一步平滑信号，需要添加滤波电路。

滤波电路通常由电容和电感组成，它们能够滤除桥式整流电路输出信号中的高频成分，使得输出信号更接近纯直流信号。

总结：整流模块通过桥式整流电路将输入的交流信号转换为正直流信号，然后利用滤波电路平滑输出信号。

这样就实现了将交流信号转换为直流信号的功能。

pwm整流电路工作原理一、前言PWM整流电路是一种常见的电路，它主要用于将交流电转换为直流电。

本文将详细介绍PWM整流电路的工作原理。

二、PWM技术简介PWM技术是指通过改变信号的占空比来控制电源输出的一种技术。

在PWM技术中，周期保持不变，而占空比则可以根据需要进行调节。

当占空比为0时，输出为0；当占空比为100%时，输出为最大值。

三、PWM整流电路基本结构PWM整流电路包括三个部分：输入滤波器、PWM调制器和输出滤波器。

其中输入滤波器用于平滑交流输入信号；PWM调制器用于控制直流输出信号的大小；输出滤波器用于平滑直流输出信号。

四、输入滤波器输入滤波器主要由一个电容和一个电感组成。

它的作用是平滑交流输入信号，并减小噪声干扰。

当交流输入信号经过输入滤波器后，会变成一个近似直流的信号。

五、PWM调制器PWM调制器主要由一个比较器和一个三角形波发生器组成。

它的作用是根据需要改变直流输出信号的大小。

当三角形波发生器的输出电压高于比较器输入信号时，输出为高电平；当三角形波发生器的输出电压低于比较器输入信号时，输出为低电平。

通过改变三角形波发生器的频率和占空比，可以控制直流输出信号的大小。

六、输出滤波器输出滤波器主要由一个电容和一个电感组成。

它的作用是平滑直流输出信号，并减小噪声干扰。

当直流输出信号经过输出滤波器后，会变得更加平稳。

七、工作原理PWM整流电路的工作原理如下：1. 输入滤波器将交流输入信号平滑成近似直流的信号。

2. PWM调制器根据需要改变直流输出信号的大小。

3. 输出滤波器将直流输出信号平滑，并减小噪声干扰。

4. 最终得到符合要求的直流电源。

八、总结本文详细介绍了PWM整流电路的工作原理。

通过对输入滤波器、PWM调制器和输出滤波器等部分进行分析，我们可以更好地理解PWM整流电路是如何将交流电转换为直流电的。

滤波电路基本原理(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除滤波电路基本原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。

(T为整流输出的直流脉动电压的周期。

)电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1(B)RC滤波电路。

若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。

在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

这种电路一般用于负载电流比较小的场合.电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。

因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。

电源的整流滤波原理图详解（五种滤波整流电路）五种滤波整流电路介绍一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb接于晶体管的基极回路，兼作偏置电阻，由于流过Rb的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十kΩ），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie=（1+β）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC 无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2可视为开路，RL 上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电。

整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器,电感器和电阻器按照一定的方式组合而成。

作用是把脉动的直流电变为平滑的直流电供给负载.１所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以Ｃ应该并联在负载两端。

电感器Ｌ对直流阻抗小，对交流阻抗大，因此Ｌ应与负载串联。

经过滤波电路后，既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例,减小了电路的脉动系数，改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用。

2。

进一步熟悉示波器的使用．3.观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析，把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大。

电容器在电路中有储存和释放能量的作用，电源供给的电压升高时,它把部分能量储存起来，而当电源电压降低时，就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1．单相半波整流电路电路如图２所示．设在输入交流电压正半周:Ａ端为正、Ｂ端为负,二极管因承受正向电压而导通,电流IＬ通路是A-Ｖ１－R L-Ｂ．忽略二极管正向压降时,输入电压全部加在负载R L上.在输入交流电压负半周：B端为正、Ａ端为负，二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载RＬ上电压基本为零.图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止,以后周期重复上述过程。

２。

单相桥式整流电路电路如图3所示。

设在输入交流电压正半周：Ａ端为正、B端为负,即A 点电位高于B点电位。

二极管Ｖ1、V3因承受正向电压而导通，二极管V２、V4因承受反向电压而截止，电流ＩL1通路是Ａ－V1—R L—V3-B.忽略二极管正向压降时,负载R L上得到一个半波电压。

整流、滤波、稳压电路看不懂你砍我好久的电路原理说明，终于能够看懂整流滤波稳压电路了，分享一下。

一、整流与滤波电路整流电路的任务是利用二极管的单向导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。

整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。

由波形可知：1.开关S打开时，电容两端电压为变压器付边的最大值。

2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时，电容充电，输出电压升高，当时电容放电，输出下降。

如此充电快，放电慢的不断反复，在负载上将得到比较平滑的输出电压。

当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。

为此有三种情况下的输出电压估算值：1)电容滤波，负载开路时。

2)无电容滤波，电阻负载时，输出电压平均值为：。

3)电容滤波，电阻负载时通常用下式进行估算，通常按估算。

为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。

常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。

二、线性串联型稳压电路整流滤波后的电压是不稳压的，在电网电压或负载变化时，该电压都会产生变化，而且纹波电压又大。

所以，整流滤波后，还须经过稳压电路，才能使输出电压在一定的范围内稳定不变。

1.稳压电路(电源)的主要性能指标输出的稳定电压值Vo，最大输出电流Imax，输出纹波电压V～，稳压系数(电压调整率)，该值越小，稳定性越好。

输出电阻(内阻)，，内阻越小越好。

2.串联型稳压电路的基本结构基本思路：串联型：当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。

例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓串联型稳压电路基本结构：VI是整流滤波后的电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
