模电教学第章负反馈放大电路(一)模电(模拟电路)作为电子技术的重要分支之一,在电子专业的教学中占据着重要的地位,而负反馈放大电路则是模电课程中的重点之一。
负反馈是指在电路中添加一定的反馈,将放大器输出的一部分信号返回到放大器的输入端,以达到改善电路性能的目的。
下面我们将从以下三个方面来探讨“模电教学第章负反馈放大电路”。
一、负反馈放大电路的基本概念负反馈是通过在放大器的输入和输出之间添加负载的一种电子反馈技术。
负反馈放大电路是指在放大电路中添加反馈后形成的一种放大电路。
负反馈放大电路需要完成两个任务:一是正确的将输入信号放大;二是稳定电路并抑制非线性失真。
当增益过高时,输出信号会失调甚至产生振荡,添加恰当的反馈可以抑制这种失调。
二、负反馈放大电路的优点负反馈放大电路不仅可以提高电路的增益,而且可以增加电路的带宽,提高稳定性和线性度。
此外,负反馈放大电路还可以降低输出电阻,提高输出电流能力,改善响应速度等。
三、负反馈放大电路的种类负反馈放大电路的种类包括:电压负反馈放大电路,电流负反馈放大电路,电压和电流共用的复合负反馈放大电路等。
其中,电压负反馈放大电路是最常见的一种负反馈放大电路。
电压负反馈放大电路是指从输出节点的信号引出一部分反馈信号,通过电压比例放大器,将反馈信号与放大器的输入信号相减,形成反馈电压,再通过反馈电路与放大器的输入电压进行比较,达到控制电路增益的目的。
这种负反馈电路不但可以抑制非线性失真和欠补偿,还能大幅度改善放大器的带宽。
总之,负反馈放大电路在模电课程中是一个重要的部分,通过理解基本概念以及各种负反馈放大电路的优点和特点,我们能更好地掌握负反馈放大电路的设计与应用,在模电学习中取得更好的成果。
31/99反馈信号与输入信号是电流相加减的关系。
三、电流并联负反馈放大电路1.判断反馈的类型1) 反馈网络—R f 和R e22) 判断反馈的类型① 将输出对地短路,反馈仍存在,因此是电流反馈。
② 输入信号和反馈信号加在三极管的同一输入端,故为并联反馈。
③ 由瞬时极性法可判断:I f 的方向由输入流入R f ,I di =I i -I f < I i ,因此是负反馈。
+---④ 电路中无电容,因此是交直流反馈。

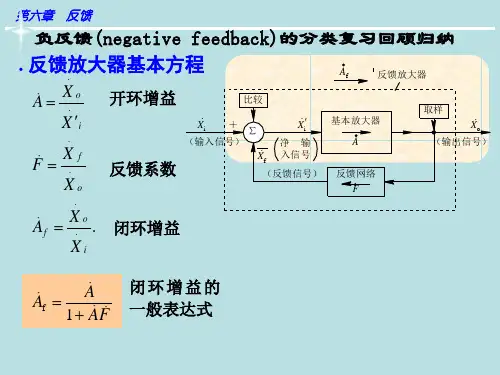

I i I di I f32/992. 增益及反馈系数开环增益dioI I IA =无量纲闭环增益ioIf I I A =反馈系数ofI I I B =反馈方程式II IIf 1B A AA +=反馈深度I I 1B A F +=+-U i A I I di R c2B I R f R e2I o I i I f 电流并联负反馈i di f o I oII I I IB I A =++制作单位:北京交通大学电子信息工程学院 《模拟电子技术》课程组9/996.2 反馈放大器的分类及判别方法6.2.1 负反馈放大器的分类6.2.2 反馈组态的综合判别方法6.2.3 四种类别负反馈放大电路分析反馈信号的极性正反馈:负反馈:反馈信号使放大器的净输入信号增强反馈信号使放大器的净输入信号减小反馈信号的属性直流反馈交流反馈混合反馈反馈的取样信号电压反馈电流反馈反馈在输入端的引入方式并联反馈(电流引入)串联反馈(电压引入)X di X i 放大电路A 反馈网络B +X o X f -+10/996.2.1 负反馈放大器的分类制作单位:北京交通大学电子信息工程学院 《模拟电子技术》课程组。
模电实验报告负反馈放⼤电路实验三负反馈放⼤电路⼀、实验⽬的1、研究负反馈对放⼤器放⼤倍数的影响。
2、了解负反馈对放⼤器通频带和⾮线性失真的改善。
3、进⼀步掌握多级放⼤电路静态⼯作点的调试⽅法。
⼆、实验仪器1、双踪⽰波器2、信号发⽣器3、万⽤表三、预习要求1、认真阅读实验内容要求,估计待测量内容的变化趋势。
2、图3-1电路中晶体管β值为120.计算该放⼤器开环和闭环电压放⼤倍数。
3、放⼤器频率特性测量⽅法。
说明:计算开环电压放⼤倍数时,要考虑反馈⽹络对放⼤器的负载效应。
对于第⼀级电路,该负载效应相当于C F、R F与1R6并联,由于1R6≤Rf,所以C F、R F 的作⽤可以略去。
对于第⼆季电路,该负载效应相当于C F、R F与1R6串联后作⽤在输出端,由于1R6≤Rf,所以近似看成第⼆级内部负载C F、R F。
4、在图3-1电路中,计算级间反馈系数F。
四、实验内容1、连接实验线路如图3-1所⽰,将线连好。
放⼤电路输出端接Rp4,1C6(后⾯称为R F)两端,构成负反馈电路。
2、调整静态⼯作点⽅法同实验⼆。
将实验数据填⼊表3-1中。
表3-13、负反馈放⼤器开环和闭环放⼤倍数的测试(1)开环电路○1按图接线,R F先不接⼊。
○2输⼊端接如Ui=1mV,f=1kHZ的正弦波。
调整接线和参数使输出不是真且⽆震荡。
○3按表3-2要求进⾏测量并填表。
○4根据实测值计算开环放⼤倍数和输出电阻R0。
(2)闭环电路○1接通R F,按(1)的要求调整电路。
○2调节Rp4=3KΩ,按表3-2要求测量并填表,计算A uf和输出电阻R0。
○3改变Rp4⼤⼩,重复上述实验步骤。
○4根据实测值验证A uf≈1/F。
讨论负反馈电路的带负载能⼒。
表3-2由LOLOORUUR?-=)1(计算有:开环:Ro=5.586 KΩ。
闭环:Ro=0.629 KΩ。
4、观察负反馈对⾮线性失真的改善(1)将图3-1电路中的R F断开,形成开环,逐步加⼤Ui的幅度,使输出信号出现失真(注意不要过分失真)记录失真波形幅度及此事的出⼊信号值。
