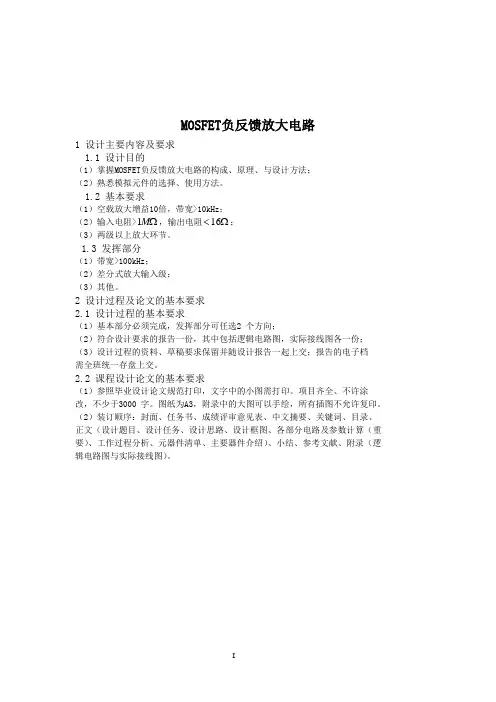

模电放大电路中的反馈

【例5-1】电路如图 (a)、(b)所示。

（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。

图(a) 图(b)【相关知识】负反馈及负反馈放大电路。

【解题思路】（1）根据瞬时极性法判断电路的反馈极性及类型。

（2）根据反馈网络求电路的反馈系数。

【解题过程】（1）判断电路反馈极性及类型。

在图(a)中，电阻网络构成反馈网络，电阻两端的电压是反馈电压，输入电压与串联叠加后作用到放大电路的输入端（管的）；当令=0时，＝0，即正比与；当输入信号对地极性为♁时，从输出端反馈回来的信号对地极性也为♁，故本电路是电压串联负反馈电路。

在图（b）电路中，反馈网络的结构与图（a）相同，反馈信号与输入信号也时串联叠加，但反馈网络的输入量不是电路的输出电压而是电路输出电流（集电极电流），反馈极性与图（a）相同，故本电路是电流串联负反馈电路。

（2）为了分析问题方便，画出图(a) 、(b)的反馈网络分别如图（c）、(d)所示。

图(c) 图(d)由于图(a)电路是电压负反馈，能稳定输出电压，即输出电压信号近似恒压源，内阻很小，计算反馈系数时，不起作用。

由图（c）可知，反馈电压等于输出电压在电阻上的分压。

即故图(a)电路的反馈系数由图（d）可知反馈电压等于输出电流的分流在电阻上的压降。

故图(b)电路的反馈系数【例5-2】在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若从放大电路的输出回路有通路引回其输入回路，则说明电路引入了反馈。

（2）若放大电路的放大倍数为“＋”，则引入的反馈一定是正反馈，若放大电路的放大倍数为“−”，则引入的反馈一定是负反馈。

（3）直接耦合放大电路引入的反馈为直流反馈，阻容耦合放大电路引入的反馈为交流反馈。

（4）既然电压负反馈可以稳定输出电压，即负载上的电压，那么它也就稳定了负载电流。

（5）放大电路的净输入电压等于输入电压与反馈电压之差，说明电路引入了串联负反馈；净输入电流等于输入电流与反馈电流之差，说明电路引入了并联负反馈。

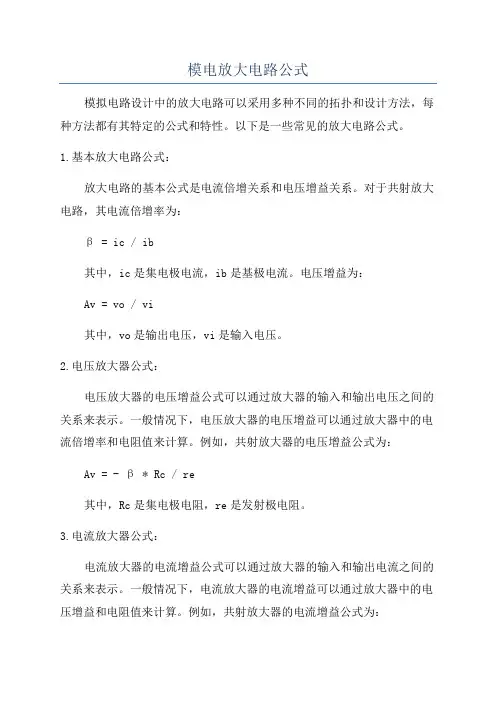

模电放大电路公式模拟电路设计中的放大电路可以采用多种不同的拓扑和设计方法，每种方法都有其特定的公式和特性。

以下是一些常见的放大电路公式。

1.基本放大电路公式：放大电路的基本公式是电流倍增关系和电压增益关系。

对于共射放大电路，其电流倍增率为：β = ic / ib其中，ic是集电极电流，ib是基极电流。

电压增益为：Av = vo / vi其中，vo是输出电压，vi是输入电压。

2.电压放大器公式：电压放大器的电压增益公式可以通过放大器的输入和输出电压之间的关系来表示。

一般情况下，电压放大器的电压增益可以通过放大器中的电流倍增率和电阻值来计算。

例如，共射放大器的电压增益公式为：Av = - β * Rc / re其中，Rc是集电极电阻，re是发射极电阻。

3.电流放大器公式：电流放大器的电流增益公式可以通过放大器的输入和输出电流之间的关系来表示。

一般情况下，电流放大器的电流增益可以通过放大器中的电压增益和电阻值来计算。

例如，共射放大器的电流增益公式为：Ai=β*(Rc/Re)其中，Rc是集电极电阻，Re是发射极电阻。

4.差分放大器公式：差分放大器是一种常用的放大电路，可以对输入信号进行放大。

差分放大器的增益公式可以通过输入和输出电压之间的关系来表示。

一般情况下，差分放大器的增益公式为：Ad = gm * Rd其中，gm是差分对的跨导，Rd是差分对的负载电阻。

5.反馈放大器公式：反馈放大器是一种通过在放大电路中添加反馈电路来改变增益和频率响应的放大器。

反馈放大器的增益公式可以通过输入和输出电压之间的关系来表示。

一般情况下，反馈放大器的增益公式为：Af=Av/(1+β*Af)其中，Av是放大器的开环增益，β是反馈电阻和输入电阻之比，Af 是放大器的反馈增益。

这些是一些常见的模拟放大电路的基本公式，用于计算电压增益、电流增益和反馈增益等参数。

在实际设计中，根据具体的电路拓扑和设计需求，还可以采用其他公式和方法来计算放大电路的性能和参数。

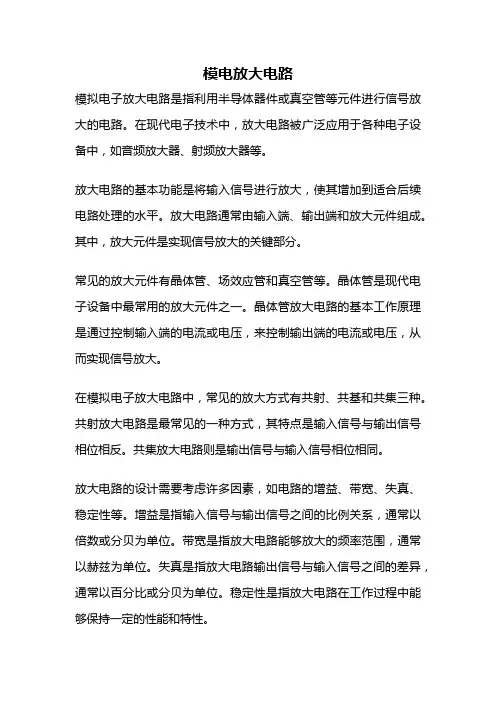

模电放大电路模拟电子放大电路是指利用半导体器件或真空管等元件进行信号放大的电路。

在现代电子技术中，放大电路被广泛应用于各种电子设备中，如音频放大器、射频放大器等。

放大电路的基本功能是将输入信号进行放大，使其增加到适合后续电路处理的水平。

放大电路通常由输入端、输出端和放大元件组成。

其中，放大元件是实现信号放大的关键部分。

常见的放大元件有晶体管、场效应管和真空管等。

晶体管是现代电子设备中最常用的放大元件之一。

晶体管放大电路的基本工作原理是通过控制输入端的电流或电压，来控制输出端的电流或电压，从而实现信号放大。

在模拟电子放大电路中，常见的放大方式有共射、共基和共集三种。

共射放大电路是最常见的一种方式，其特点是输入信号与输出信号相位相反。

共集放大电路则是输出信号与输入信号相位相同。

放大电路的设计需要考虑许多因素，如电路的增益、带宽、失真、稳定性等。

增益是指输入信号与输出信号之间的比例关系，通常以倍数或分贝为单位。

带宽是指放大电路能够放大的频率范围，通常以赫兹为单位。

失真是指放大电路输出信号与输入信号之间的差异，通常以百分比或分贝为单位。

稳定性是指放大电路在工作过程中能够保持一定的性能和特性。

为了提高放大电路的性能，可以采用一些技术手段。

例如，可以通过负反馈来降低失真和增加稳定性。

负反馈是指将输出信号的一部分反馈到输入端，与输入信号相比较，从而减小输出信号的差异。

此外，还可以采用多级放大电路来增加整体的增益和带宽。

在实际应用中，放大电路经常用于音频放大器中。

音频放大器是将音频信号放大到足够大的水平，以驱动扬声器等音响设备。

音频放大器通常需要具备良好的音质和低失真的特点。

除了音频放大器，模拟电子放大电路还广泛应用于射频放大器中。

射频放大器是将射频信号放大到足够大的水平，以满足通信系统或雷达系统等的要求。

射频放大器需要具备高增益、高效率和稳定性的特点。

模拟电子放大电路是现代电子技术中不可或缺的一部分。

通过合理设计和优化，可以实现信号的放大和处理，从而满足各种电子设备的需求。

模电实验报告-实验⼆两级放⼤电路实验模电实验报告实验名称：实验时间：第（）周，星期（），时段（）实验地点：教（）楼（）室指导教师：学号：班级：姓名：实验三两级放⼤电路⼀、实验⽬的进⼀步掌握交流放⼤器的调试和测量⽅法，了解两级放⼤电路调试中的某些特殊问题；⼆、实验电路实验电路如图5-1所⽰，不加C F ，R F 时是⼀个⽆级间反馈的两级放⼤电路。

在第⼀级电路中，静态⼯作点的计算为3Β11123R V V R R R ≈++, B1BE1E1C156V V I I R R -≈≈+, CE11C1456()V V I R R R =-++ 9B21789R V V R R R ≈++, B2BE2E2C21112V V I I R R -≈≈+, C2CE21101112()V V I R R R =-++图5-1 实验原理图第⼀级电压放⼤倍数14i2V1be115(//)(1)R R A r R ββ=-++其中i2789be2211()////[(1)]R R R R r R β=+++第⼆级电压放⼤倍数21013V2be2211(//)(1)R R A r R ββ=-++总的电压放⼤倍数O1O2O2V V1V2O1ii V V V A A A V V V ===gg gg gg 三、预习思考题1、学习mutisim2001或workbenchEDA5.0C 电⼦仿真软件2、按实际电路参数，估算E1I 、CE1V 、C1I 和E2I 、CE2V 、C2I 的理论值3、按预定静态⼯作点，以β1 =β2 = 416计算两级电压放⼤倍数V A4、拟定Om V g的调试⽅法四、实验内容和步骤1、按图5-1连接电路（三极管选⽤元件库中NPN 中型号National 2N3904）2、调整静态⼯作点调节R 1和R 7分别使E1V =1.7V ，E2V =1.7V 左右，利⽤软件菜单Analysis 中DC OpratingPoint 分析功能或者使⽤软件提供的数字万⽤表（Multimeter ）测量各管C V 、E V 、B V 。

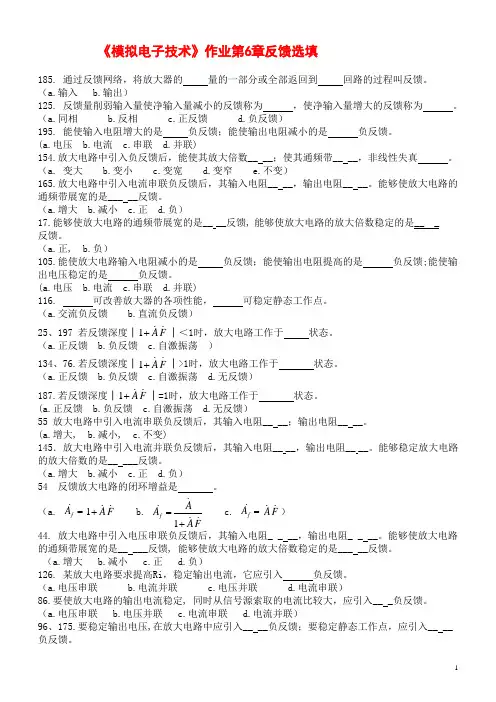

《模拟电子技术》作业第6章反馈选填185. 通过反馈网络，将放大器的 量的一部分或全部返回到 回路的过程叫反馈。

（a.输入 b.输出）125. 反馈量削弱输入量使净输入量减小的反馈称为 ，使净输入量增大的反馈称为 。

（a.同相 b.反相 c.正反馈 d.负反馈）195. 能使输入电阻增大的是 负反馈；能使输出电阻减小的是 负反馈。

(a.电压 b.电流 c.串联 d.并联)154.放大电路中引入负反馈后，能使其放大倍数__ __；使其通频带__ __，非线性失真 。

（a. 变大 b.变小 c.变宽 d.变窄 e.不变）165.放大电路中引入电流串联负反馈后，其输入电阻__ __，输出电阻__ __。

能够使放大电路的通频带展宽的是___ __反馈。

（a.增大 b.减小 c.正 d.负）17.能够使放大电路的通频带展宽的是__ __反馈, 能够使放大电路的放大倍数稳定的是__ _反馈。

（a.正, b.负）105.能使放大电路输入电阻减小的是 负反馈；能使输出电阻提高的是 负反馈;能使输出电压稳定的是 负反馈。

(a.电压 b.电流 c.串联 d.并联)116. 可改善放大器的各项性能， 可稳定静态工作点。

（a.交流负反馈 b.直流负反馈）25、197 若反馈深度│1..A F +│＜1时，放大电路工作于 状态。

（a.正反馈 b.负反馈 c.自激振荡 ）134、76.若反馈深度│1..A F +│>1时，放大电路工作于 状态。

（a.正反馈 b.负反馈 c.自激振荡 d.无反馈）187.若反馈深度│1..A F +│=1时，放大电路工作于 状态。

(a.正反馈 b.负反馈 c.自激振荡 d.无反馈）55 放大电路中引入电流串联负反馈后，其输入电阻__ __；输出电阻__ __。

(a.增大, b.减小, c.不变)145．放大电路中引入电流并联负反馈后，其输入电阻__ __，输出电阻__ __。

能够稳定放大电路的放大倍数的是__ ___反馈。

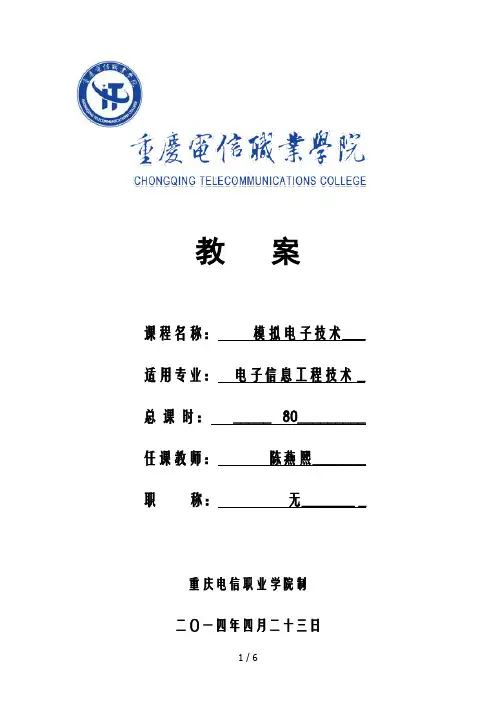

教案
课程名称：模拟电子技术___ 适用专业：电子信息工程技术 _ 总课时： _____ 80_________ 任课教师：陈燕熙_______ 职称：无_______ _
重庆电信职业学院制
二〇一四年四月二十三日
填写说明
1.教案编写要求内容简明、条理清楚、教学目的明确、教学内容设置合理、重点难点清晰；以简案为主。

2.教案按一个教学单元编制，一个教学单元原则上为2-4课时，具体的课时可根据实际情况而定。

3.单元内容：指本教学单元的主题内容，可以是课题、训练项目、工作任务或是教学模块。

重庆电信职业学院课程教案
[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

模电第四版习题解答 YUKI was compiled on the morning of December 16, 2020模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( ×)(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。

( √)GSU大于零，则其输入电阻会明显变小。

(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
