各种玻璃幕墙图解77页PPT

外观效果
龙骨横向宽较小，外观效果好
拼接后的龙骨宽度较大，外观效果差
材料用量
1、单龙骨体系，龙骨用量相对较少；2、 外部接缝均打胶处理，辅件用量相对少；
1、公母双龙骨体系，龙骨用量大；2、单元对 插系统，接缝较多，封堵及水槽的材料用量比
较大
资金投入
随工程进度资金可分步到位 ，
前期施工资金的需求量大，否则极大影响工期
采用6mm厚玻璃的单层幕墙，开启扇关闭时隔声量约为30dB，但当开启扇 打开时，其隔声能力很差，隔声量仅为10dB；
采用智能型呼吸式幕墙，风口和开启扇关闭时隔声量可达到42dB，且在开启 外层幕墙风口和内层幕墙开启扇时，仍有较高的隔声能力，其隔声量可达到 30dB。
室外噪声：75dB
室内噪声： 65dB
(4).外观平整度和整洁度 单元幕墙最大限度的减少了
密封胶的使用和最大限度的发 挥了加工中心的作用，对幕墙 的平整度和整洁度都有提高。 普通的框架幕墙在施工过程中 进行了大量的手工操作和密封 处理，这样对整个幕墙的平整 度和整洁度都会有影响。
(5).更佳的平面变位能力 单元幕墙由于每层为一个 安装单元，单元之间采用 弹性插接拼装，不做固定 连接。故而系统拥有极佳 的平面变位能力。
外通风
内通风
根据结构型式可分以下类型：
1、外通风式：进出风口在室外。炎热气候下打开进出风口，利用烟囱效应带 走大量热量，能大幅度节约制冷能耗。寒冷气候下关闭进出风口，能形成温 室效应，也可节约采暖能耗。
2、内通风式：进出风口在室内。利用机械装置抽取室内废气进入热通道，形 成流动的保温、隔热层，能大幅度节约采暖能耗。炎热气候下也可节约制冷 能耗。
防水性能
密封胶防水，防水效果较好

下悬外倒气动开启窗
平推窗
窗框开启通风
玻璃部分为固定 扇，百叶后面设 开启扇
开窗器
电动链式开窗器
电动杆式开窗器
美式手摇开窗器
链式手摇开窗器
擦窗机
女儿墙轨道式擦窗机
擦窗机
屋面轨道式擦窗机
屋面轮式擦窗机
结束
单元式玻璃幕墙： 将面板和金属框架(横粱、立柱)在工厂组装为幕墙单 元，以幕墙单元形式在现场完成安装施工的框支承 玻璃幕墙。
•优点： 1、现场安装速度快，特别适合高层建筑。 2、装饰效果好，表面平整度高。 3、抗变位能力强，板块之间无相互挤压力。 4、施工周期短，可与土建同时施工。 5、幕墙表面自洁，无污染。 6、维修方便，饰面材料可单独拆卸更换。 7、结构防水、排水，气密、水密性可靠。 8、工厂化生产，组装精度高，质量易保证。 •缺点： 1、工地现场需要较大的空间，用于构件的摆放。 2、运输成本较高。 3、由于加工精度要求高，因而加工成本高。 4、施工组织较复杂，需要丰富的施工经验。
3、工厂化生产程度高，安装方便，便于控制施工质量。
4、传热系数K值可小于1W/K.㎡, 保温性能达到国标最 高等级8级； 5、隔声性能优异，隔声量可达55dB, 隔声性能达国标 最高等级5级。 6、在空气层中装入光电转换装置，可制成光电智能性 幕墙。为大厦提供电能和热能，并可通过光、电、热等感 应装置，使大厦具有全自动调节功能。
明框玻璃幕墙：
金属框架的构件显露于面板 外表面的框支承玻璃幕墙。
明框玻璃幕墙
明框玻璃幕墙
隐框玻璃幕墙：
金属框架的构件完全 不显露于面板外表面 的框支承玻璃幕墙
隐框玻璃幕墙
隐框玻璃幕墙
半隐框玻璃幕墙
金属框架的竖向或横向构件显 霹于面板外表面的框支承玻璃 幕墙。

ppt课件
隐框 （构件式）
40
2.框式玻璃幕墙构造 （2）. 构造
隐框 （构件式）
ppt课件
41
作业： 1.阅读并理解《建筑材料》 教材P38-P46关于玻璃材料 性能的章节，以及《建筑构 造设计》下册P118-P133关 于幕墙及玻璃幕墙构造设计 章节；
2. 根据《建筑设计资料集8》 P37， 《建筑构造》下册图 1-43，及97J103-1 《铝合金 玻璃幕墙》图集，在A3图纸 上绘制明框/半隐框/隐框玻璃 幕墙的整体纵剖面及横剖面 ppt课图件 ，铅笔尺规作图。 42
幕墙 设计 原则
一般规定 性能 安全要求
ppt课件
选型
立面分格设计
密封及开启 15%
清洗
40M
风压变形性
L/180 20MM
能平面内变形性能
水密性
气密性
保温 防热桥 6MM
隔声性能 32dB 耐撞击性能
防掉落 防火 防雷
1.00h 0.80m
8
建筑装饰装修构造—室外
（一）建筑幕墙
一. 玻璃幕墙
1.玻璃幕墙分类
ppt课件
明框 （构件式）
23
2.框式玻璃幕墙构造 （2）. 构造
明框 （构件式）
内
外
ppt课件
24
2.框式玻璃幕墙构造 （2）. 构造
明框 （构件式）
ppt课件
25
2.框式玻璃幕墙构造 （2）. 构造
明框 （构件式）
ppt课件
26
2.框式玻璃幕墙构造 （2）. 构造
明框 （构件式）
ppt课件
框式玻璃幕墙
玻
璃
幕
全玻玻璃幕墙
墙

2
installation
按安装方法分类
现场施工 人工误差难以避免
硅酮密封胶 雨水、温度影响打胶质量
单道式密封 渗水概率较高
劣势
①竖框（或横梁）先安装在主体结构上，再安装横梁（或竖框），组成框格， ②面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。 ③一般用硅酮密封胶接逢处理，防雨水渗透、空气渗透。
上海中心大厦
上海中心工程首次在超高层建筑中采用“内外”双层玻璃幕墙。它貌似“热水瓶原理”，即在外幕墙与内幕墙之间分割出巨大的温度缓冲区，营造成24个空中花园。 这项设计创意，避免室内直接和外界进行冷热交换，起到冬暖夏凉的作用。加上外幕墙上涂制的彩釉，有效阻挡强光投射，每年可节能21%，减碳2.5万吨，使总建筑面积574，058平方米的“垂直城市”，更为环保舒适。
玻璃幕墙工程设计过程
1
3
4
SUGESTION
裙房系统 玻璃屋顶 石材幕墙系统 玻璃墙系统幕墙
芝加哥螺旋塔
芝加哥螺旋塔外观设计精巧。整座大厦呈螺旋上升形状，每层楼旋转2度，并且随着大厦楼层的升高，楼层的宽度则随高度递减，整座大厦外形如同一把锥形的长剑，远看好似插在蛋糕上的“扭纹蜡烛”。
玻璃幕墙工程设计过程
外层幕墙在垂直方向分成9个区域，每个区域从设备层开始，它们各自独立运行，防火隔离墙直接附着在外层幕墙上。由于采用直立阶梯式幕墙系统，因此理论上每一层的幕墙板片其尺寸是相同的。但是塔楼基本几何的变化导致局部板片有相应的尺寸差。通过将7 8mm偏差内的板块统一为统一规格，将板块数量减少到每层5种。
金泽21世纪美术馆
妹岛的开放透明设计并非是一丝不挂的裸露，而是一种亚洲式的，含蓄的暧昧。根据她自己的描述，她的设计就像是一件朦胧的半透明的晚礼服，一些半透明材料的运用和巧妙的空间间隔使得场馆既不存在丧失私密性的危险，又获取了自然的力量——阳光和空气。

可编辑课件
24
框架玻璃幕墙安装技术 （定距压块隐框幕墙）
▪ 一、施工工艺
▪ 结构、埋件的检查→支座的安装及立柱的 安装→横梁的安装→避雷安装→隐蔽验收 →玻璃压块的安装→玻璃安装→层间防火、 保温层安装→打胶
可编辑课件
25
可编辑课件
26
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
构件式幕墙的几个组成要素
• 1、与主体连接的连接件（埋件、连接角码等） • 2、幕墙主受力结构（立柱） • 3、幕墙次受力结构（横梁） • 4、面板与框架连接系统（压块、连接角铝等） • 5、面板材料（根据材料的性能及规格分格）
隐框幕墙
幕墙分类介构 绍（玻璃）
框 支
件 式
横明竖隐
承 幕单 墙元
式
横隐竖明 明框幕墙
全
落地大板
玻
幕
墙
吊挂大板
玻璃肋点式
点
单钢管结构
支
承
钢桁架结构
幕
墙
拉杆结构
拉索结构
其它形式幕墙
构件式幕墙立柱与主体结构连接:
连接角码
预埋件 主体结构
主体结构
玻璃压块
立柱
（单支座）
（双支座）
构件式幕墙立柱与横梁连接:
立柱 连接角码 连接螺栓
防噪隔离垫片
横梁
（立柱横梁装配示意）
隐框幕墙三维节点（内视 ）
玻璃面板 横梁
立柱连接套蕊 立柱
隐框幕墙三维节点（外视 ）
立柱
横梁 玻璃附框 及胶条等
胶缝 面板
室外
隐框幕墙节点效果图
明框幕墙三维节点（外视 ）
立柱连接套蕊 立柱

1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
各种玻璃幕墙图解.-玻璃幕墙平面图 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

内通风双层幕墙
通过强制性空气流动循环，使内侧幕墙表面温度达到或接近室内温度，从 而在靠近玻璃幕墙附近区域形成良好的工作环境。这就大大节省了取暖和 制冷的能源消耗，达到节能效果。同时通道内可设置可调控的百页帘或垂 帘，以有效地调节日照遮阳
外通风双层幕墙
外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装 置，与热通道相连。
单元式玻璃幕墙
单元式玻璃幕墙
单元式玻璃幕墙
单元式玻璃幕墙
单元式玻璃幕墙

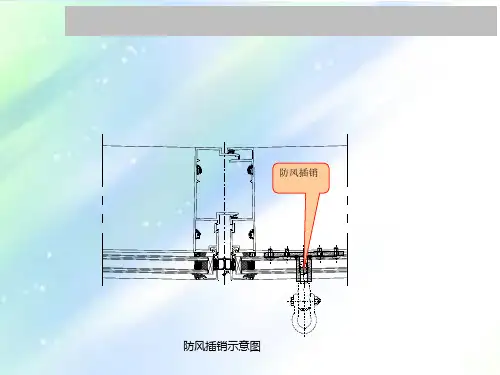

单元幕墙按结构形式不同分为横滑式和横锁式
横滑式构造是在左右两单元上框中设封口板，采用组件上横框集 中排水。地震发生时，由于没有竖向套管会产生横向位移，地震 后也很难复位。构造加工相对简单，使用广泛。横滑式系统仅适 用于平直式单元幕墙，而不适用于折线形和弧形单元幕墙。
单层索网点支承幕墙
单层索网点支承幕墙
双层幕墙
双层幕墙又称热通道幕墙、 呼吸式幕墙，是由外层幕墙、热 通道和内层幕墙（或门、窗）构 成，且热通道内能形成空气有序 流动的建筑幕墙。
根据热通道幕墙的空气流循 环方式，可将其分为“封闭式内 通风体系”和可自然通风的“敞开 式外通风体系”两种类型。
◇内通风双层幕墙：进、出 通风口设置在内层幕墙，利用通 风设备使室内空气进入热通道并 有序流动的双层幕墙；
外通风双层幕墙
通过通道内上下两端 进、排风口的调节在 通道内形成负压，利 用室内两侧幕墙的压 差和开启扇就可以在 建筑物内形成气流， 进行通风换气。这样， 通过对太阳辐射的有 效利用，就可以实现 节省能源。
双层幕墙优点：
1、具有通风换气的功能，隔热、隔声，节能环保； 2、采用不打胶工艺，彻底改变了传统幕墙的结构形式， 立面美观大方，没有硅酮胶的二次污染。 3、工厂化生产程度高，安装方便，便于控制施工质量。 4、传热系数K值可小于1W/K.㎡, 保温性能达到国标最 高等级8级； 5、隔声性能优异，隔声量可达55dB, 隔声性能达国标 最高等级5级。 6、在空气层中装入光电转换装置，可制成光电智能性 幕墙。为大厦提供电能和热能，并可通过光、电、热等感 应装置，使大厦具有全自动调节功能。
