玻璃幕墙的种类及其构造

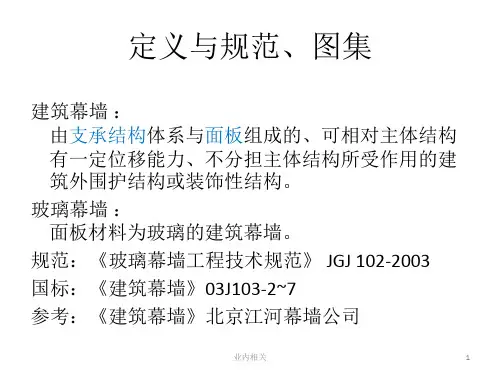

第1章玻璃幕墙体系§1.1 玻璃幕墙的类型玻璃幕墙由玻璃面板、连接件和支承结构组成，它连接于建筑物，是建筑物的外围护体系。

玻璃幕墙的建筑功能是抵抗气候、雨、光、声等环境力量对建筑物的影响，结构功能是承受风、地震、自重等荷载作用并将这些荷载传递至建筑物的主体结构。

玻璃幕墙一般可划分为以下几种类型：(1) 全玻幕墙(2) 框式玻璃幕墙(3) 点支式玻璃幕墙在全玻幕墙中，支承体系为玻璃肋；在框式幕墙中，支承体系为铝合金框架；在点支式玻璃幕墙中，支承体系为钢管桁架、拉杆或拉索桁架以及索网。

玻璃面板与支承体系可采用化学方式和机械方式连接。

化学方式是指通过结构胶将玻璃面板直接胶结或通过连接件胶结于支承体系；机械方式是指将玻璃面板嵌固或钻孔后通过爪件连接于支承体系。

近几年来，随着对建筑物节能要求的提高，发展出了光电幕墙、呼吸幕墙等多种新型幕墙。

其中，光电幕墙采用具有吸收能量功能的新型玻璃面板，而呼吸幕墙采用双层幕墙体系形成具有“呼吸”功能的风幕以达到节能要求。

作为建筑物外围护体系的玻璃幕墙一般是竖置的，可以根据围护结构的特点按照相关玻璃幕墙技术规程进行结构计算和构造设计，作用荷载主要为风和地震等水平荷载及自重等竖向荷载。

当玻璃幕墙与竖直面夹角超过15o时，必须视其为屋盖主结构，根据建筑结构设计规范进行计算和设计，作用荷载按一般建筑结构考虑。

§1.2 全玻幕墙玻璃面板通过胶结材料、金属连接件或紧固件与玻璃肋相连构成全玻幕墙，玻璃肋是玻璃面板的支承梁。

全玻幕墙的主要特点是：通透性好；构造简单；结构无锈蚀问题。

适用于大堂、大厅及共享空间等部位，如图1-1所示。

图1-1 全玻幕墙1.2.1 截面构成全玻幕墙的连接方法有两类：玻璃肋与玻璃面板平齐或突出；玻璃肋后置或骑缝于玻璃面板。

玻璃肋可采用单肋也可采用双肋布置，如图1-2所示。

增加爪件连接图图1-2 全玻幕墙构造单片玻璃面板的厚度在10-19mm之间，夹层玻璃单片厚度不应小于8mm。

简述玻璃幕墙分类,各幕墙组成,特点及施工工艺玻璃幕墙是一种以玻璃材料为主要构成的建筑墙体。

它不仅具有光线透明，观赏性强等特点，还能够有效地隔离外界环境对建筑内部的影响，使建筑更加美观大方。

根据不同的分类标准，玻璃幕墙可以分为多种类型，下面我们一一进行简要介绍。

一、按照结构形式分类1.幕墙类型：（1）窗框式幕墙窗框式幕墙采用金属框作为主要承重构件，玻璃或其它材料填充在窗框内，形成单元式装配的外墙。

窗框常用的材料有铝合金、钢材、塑料等。

窗框式幕墙的特点是安装方便快捷，成本较低。

（2）承重结构式幕墙承重结构式幕墙是指玻璃面板直接承担建筑承载结构的一部分或全部力，形成连续的负载传递系统。

它利用高强度的玻璃面板在空间上连接传递荷载，充分利用玻璃面板的强度和刚度。

承重结构式幕墙具有良好的透光性和对外界环境的隔离性。

2.幕墙用途：（1）幕墙用于外保温的玻璃幕墙这种幕墙一般由一个或多个玻璃层组成，中间填充保温材料。

它可以有效地隔离室内和室外的温度差异，起到保温的作用。

这种幕墙结构简单，成本较低，但透光性较差。

（2）透光隔热玻璃幕墙这种幕墙一般由两层或多层玻璃面板组成，中间填充透气、隔热的气体。

这种幕墙具有良好的透光性和隔热性能，可以有效地隔离室内和室外的热量传递。

二、按照施工工艺分类1.干挂施工工艺干挂施工工艺是指在幕墙主体上设置悬挂梁，将玻璃幕墙直接挂在悬挂梁上。

这种施工工艺适用于大型建筑或需要保护玻璃幕墙的建筑，能够提供较好的安全性和稳定性。

2.孔中挂轨施工工艺孔中挂轨施工工艺是指在建筑外墙表面预埋嵌入挂轨，并将玻璃幕墙安装在挂轨上。

这种施工工艺适用于普通建筑，工艺简单，施工速度较快。

三、各幕墙的特点及组成1.窗框式幕墙特点：安装方便，成本较低；组成：由金属窗框和填充材料组成。

2.承重结构式幕墙特点：透光性好，隔音效果好，抗风能力强；组成：由金属结构和玻璃面板组成。

3.外保温玻璃幕墙特点：保温效果好；组成：由玻璃层和保温材料组成。

一、按幕面材料分：有玻璃、金属、轻质混凝土挂板、天然花岗石板等幕墙。

其中玻璃幕墙是当代的一种新型墙体，不仅装饰效果好，而且质量轻，安装速度快，是外墙轻型化、装配化较理想的型式。

二、玻璃幕墙按构造方式不同可分为：露框、半隐框、隐框及悬挂式玻璃幕墙等。

三、按施工方式可分：分件式幕墙（现场组装）和板块式幕墙（预制装配）两种。

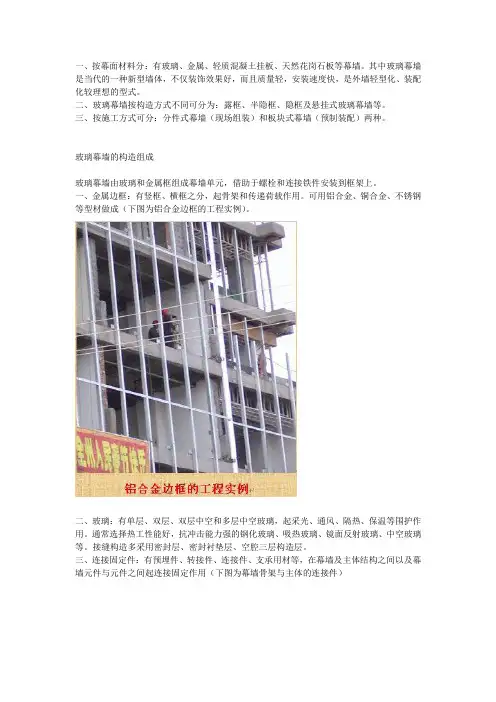

玻璃幕墙的构造组成
玻璃幕墙由玻璃和金属框组成幕墙单元，借助于螺栓和连接铁件安装到框架上。

一、金属边框：有竖框、横框之分，起骨架和传递荷载作用。

可用铝合金、铜合金、不锈钢等型材做成（下图为铝合金边框的工程实例）。

二、玻璃：有单层、双层、双层中空和多层中空玻璃，起采光、通风、隔热、保温等围护作用。

通常选择热工性能好，抗冲击能力强的钢化玻璃、吸热玻璃、镜面反射玻璃、中空玻璃等。

接缝构造多采用密封层、密封衬垫层、空腔三层构造层。

三、连接固定件：有预埋件、转接件、连接件、支承用材等，在幕墙及主体结构之间以及幕墙元件与元件之间起连接固定作用（下图为幕墙骨架与主体的连接件）
四、装修件：包括后衬板（墙）、扣盖件及窗台、楼地面、踢脚、顶棚等构部件，起密闭、装修、防护等作用。

五、密缝材：有密封膏、密封带、压缩密封件等，起密闭、防水、保温、绝热等作用。

此外，还有窗台板，压顶板，泛水，防止凝结水和变形缝等专用件。

玻璃幕墙细部构造
一、竖向骨架与梁的连接。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是建筑物外立面的一种常见形式，它以大面积的玻璃作为主要材料，能够使建筑物在外观上呈现出现代感和美观性。

根据结构和装饰形式的不同，玻璃幕墙可以分为多种类型，例如单层幕墙、双层幕墙、带日遮系统幕墙等。

每种类型的玻璃幕墙都有其独特的组成、特点和施工工艺。

一、玻璃幕墙的分类1.单层幕墙：单层幕墙是最常见的玻璃幕墙类型，其基本结构由玻璃和铝构件组成。

单层幕墙具有简洁的结构和外观，适用于大部分建筑，可以通过玻璃的材质、厚度和颜色的不同来达到不同的视觉效果。

2.双层幕墙：双层幕墙在单层幕墙的基础上增加了一个气密空间，以提高保温和隔热性能。

双层幕墙能够有效地阻止冷热空气的对流，从而提高了建筑的能效性能。

双层幕墙通常由外层玻璃、内层玻璃和中间的气密隔层组成。

3.带日遮系统幕墙：带日遮系统的玻璃幕墙在外墙的玻璃上面设置了遮阳板或者百叶窗等构件，以抵挡阳光的直射，提高建筑的隔热性能。

这种类型的玻璃幕墙不仅可以实现外观的美观，还能够有效地控制建筑内部的采光和照明。

二、各幕墙组成1.结构支撑系统：玻璃幕墙的结构支撑系统通常由铝合金构件组成，用来支撑玻璃和其他装饰面板的安装，同时承受外墙的自重和外部风荷载。

结构支撑系统包括主梁、次梁、纵横槛条等构件。

2.玻璃面板：玻璃面板是玻璃幕墙的主要构成部分，其选择需要考虑透光性、抗风压性、保温性、防水性和安全性等性能。

常见的玻璃类型包括钢化玻璃、夹层玻璃、中空玻璃等，不同类型的玻璃适用于不同的建筑需求。

3.密封胶条：密封胶条是用来填充玻璃和铝合金构件之间的隙缝，起到密封和防水的作用。

密封胶条通常选择氟碳硅胶、聚氨酯胶或丁基胶等材料制成，具有良好的耐候性和黏附性。

4.日遮系统：部分玻璃幕墙需要配置日遮系统，包括遮阳板、百叶窗、窗帘等构件。

这些构件能够有效地调节建筑内部的采光和照明，同时减少阳光直射对建筑的影响。

5.风压框架：风压框架是玻璃幕墙的主要受力构件，用来承受外部风荷载并传递到支撑系统上。

玻璃幕墙的防火设计与火灾预防措施1玻璃幕墙的种类与火灾特点1玻璃幕墙的种类与结构玻璃幕墙基本上由骨架、玻璃、封缝材料组成。

其结构构造因立体结构形式的不同，选用不同的骨架及玻璃材料。

目前玻璃幕墙的结构构造按国际惯例分为：单元式（IT置组装），元件式（现场安装）和结构玻璃（无金属框架的纯大块玻璃，一般用于1～2层，高度达12m）三种。

按材料的组成及结构形式分，我国现行的玻璃幕墙结构构造类型有四种：型钢骨架、铝合金型材骨架、不露骨架结构及无骨架玻璃幕墙体系。

（1）型钢骨架体系型钢骨架体系是由型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金框内，然后再将铝合金框骨架固定。

此种体系使得固定骨架的锚点间距增大适应于比较宽敞的空间，如门厅、大堂的外立面等部位。

（2）铝合金型材骨架体系铝合金型材骨架体系是由特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内。

其最大特点在于骨架型材本身兼有固定玻璃的凹槽，而不用另外安装其它配件，因而是目前应用最多的一种形式。

（3）不露骨架结构体系不露骨架结构体系属隐框式装配幕墙，即玻璃直接与骨架连接，在立面不见骨架，也不见窗框，它与以往的安装玻璃方法有所不同，它不是将玻璃镶到窗框的凹槽内，而是用高强度胶粘剂将玻璃粘到铝合金的封框上，骨架、窗框隐蔽在玻璃内侧，以上三种幕墙，均属于骨架支托玻璃、固定玻璃的安装方法。

（4）无骨架玻璃幕墙体系无骨架玻璃幕墙体系其玻璃本身既是饰面材料构件，又是承受自身重量荷载及风荷载的承力构件。

整个玻璃幕墙采用通长的大块玻璃（有的长达12m以上）。

为了增加面部玻璃的刚度，保证幕墙的稳定性，一般还需加设与面部玻璃呈垂直的肋玻璃。

1、2导致玻璃幕墙火灾的因素（1）火灾蔓延途径多与普通建筑物外墙相比，玻璃幕墙的耐火极限比较低。

发生火灾时，幕墙玻璃容易受损，玻璃幕墙与楼板、隔墙等连接部位的封缝材料耐火性能差，封堵不严，火焰和烟雾会沿着幕墙的外侧及内侧向相邻防火分区或楼层蔓延，加快了火势蔓延速度，从而危及整个建筑物的安全。

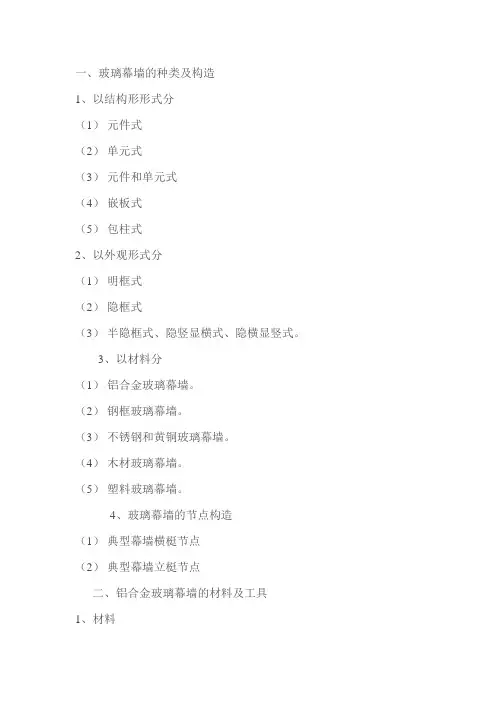

一、玻璃幕墙的种类及构造1、以结构形形式分（1）元件式（2）单元式（3）元件和单元式（4）嵌板式（5）包柱式2、以外观形式分（1）明框式（2）隐框式（3）半隐框式、隐竖显横式、隐横显竖式。

3、以材料分（1）铝合金玻璃幕墙。

（2）钢框玻璃幕墙。

（3）不锈钢和黄铜玻璃幕墙。

（4）木材玻璃幕墙。

（5）塑料玻璃幕墙。

4、玻璃幕墙的节点构造（1）典型幕墙横梃节点（2）典型幕墙立梃节点二、铝合金玻璃幕墙的材料及工具1、材料铝合金龙骨、玻璃、预埋钢件、连接钢件、金属配件、非金属配件、防火材料、密封材料等。

2、工具（1）直、水平运输工具。

（2）测量工具，包括水平尺、线坠、钢卷尺及激光测试仪等。

（3）安装用电动工具，包括冲击钻、手电钻、电焊机、单头锯等。

（4）其他工具，包括射钉器、玻璃吸盘、打胶枪、扳手、螺丝刀、手锯、锉刀、铁鎯头、胶木鎯头等。

三、施工条件（1）安装玻璃幕墙的钢筋混凝土结构、砖混结构或钢结构的主体工程已施工完成，并达到有关结构施工及验收规范的要求。

（2）预埋件已与主体结构一起完成，并达到设计规定的尺寸和精度要求。

（3）制定玻璃幕墙安装旋施工计划，经专业介员认可后应提交监理及有关部门。

（4）安装有基准点或基准已测试完成。

（5）具备材料破放场地及水平、垂直输工具。

（6）具备电力保证。

（7）具备合适的脚手架或吊篮等。

（8）合适的气候条件，测量时风力不得超过4级。

（9）隐框幕墙和半隐框幕墙的施工应符合其特有的规定。

（10）结合工程制定安全措施，并得到有关人员的认可。

四、施工要点（1）设计合理，选用材料达到设计要求。

（2）应在厂内组装一个或几个单元，合格后方可出厂。

（3）连接件在框架调整完成后要充分固定。

（4）构件在搬运、堆放和安装时应采取保护措施以避免碰撞、污染。

（5）幕墙分格线的测量放线应与主体结构的测量放线相线性配合，对误差应进行控制、分配、消化，不使其积累。

（6）幕墙框架的安装应达到相应的检验标准，立柱应在全部安装后统一调整、校正后固定，横梁可分层检查调整、校正固定。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是一种外墙装饰和保温隔热结构，一般由铝合金或者不锈钢构架，以及玻璃、铝板或其他材料组成。

玻璃幕墙广泛应用于现代建筑中，它可以增加建筑的采光、美观性和通透性，同时也能减轻建筑自重，但安全性和隔热性也是幕墙设计的重点。

玻璃幕墙的分类玻璃幕墙根据其结构和功能可分为多种类型，常见的包括单层玻璃幕墙、双层玻璃幕墙、中空玻璃幕墙、夹层玻璃幕墙等。

下面将分别对这几种玻璃幕墙分类进行简要介绍：1.单层玻璃幕墙单层玻璃幕墙是指将单层玻璃安装在建筑结构外侧，通过铝合金或不锈钢的幕墙构架支撑固定。

这种幕墙透光性好，可以提供良好的采光效果，同时也具有较好的隔热性能。

但是单层玻璃幕墙在隔热、隔音、抗风压等方面的性能相对较差，安全性和光热性较差。

2.双层玻璃幕墙双层玻璃幕墙是在单层玻璃幕墙的基础上增加一个玻璃层，形成夹层结构。

这种结构可以有效提高隔热、隔音、抗风压等性能，相比于单层玻璃幕墙具有更好的安全性和光热性能。

但是双层玻璃幕墙的施工和维护成本较高，而且需要考虑夹层的防水和防霉等问题。

3.中空玻璃幕墙中空玻璃幕墙是将两块或多块玻璃之间用密封胶或者铝合金间隔固定，形成一个中空的玻璃层。

中空玻璃幕墙具有较好的隔热、隔音性能，可以有效减少室内外温差对建筑的影响，同时也能有效吸收噪音，提高建筑的环境品质。

但是中空玻璃幕墙的结构较为复杂，需要考虑密封、防水、防霉等问题。

4.夹层玻璃幕墙夹层玻璃幕墙是在两块玻璃之间增加一层薄膜或夹层材料，通过特殊的加工技术形成夹层结构。

这种幕墙具有较好的隔热、隔音性能，同时也可以调节玻璃的透光性和颜色。

夹层玻璃幕墙在建筑外观和环保性能方面具有优势，但是施工过程需要考虑夹层材料的成本和寿命等问题。

各幕墙组成玻璃幕墙的构成主要包括：玻璃、铝合金或不锈钢框架、密封胶、连接件等。

下面将对各组成部分进行简要介绍：1.玻璃玻璃是玻璃幕墙的主要构成材料，根据不同的设计要求和功能需求，可以选择钢化玻璃、夹层玻璃、中空玻璃等不同类型的玻璃。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是现代建筑中常见的一种建筑外部墙体系统，它由金属或钢结构支架搭配玻璃幕墙板组成，既能够有效地隔离室内外的环境，又能够将室内阳光充分引入，为建筑赋予了时尚、轻盈的外观。

根据不同的结构、建筑风格和设计需求，玻璃幕墙可以分为多种不同的分类，同时其组成和特点也有所差异。

一、玻璃幕墙的分类玻璃幕墙可以根据其结构类型进行分类，常见的分类有： 1.单层玻璃幕墙2.双层玻璃幕墙3.双肋玻璃幕墙4.综合性玻璃幕墙其中，单层玻璃幕墙是最为简单的一种，它由单层玻璃板与金属或钢结构支架组成，适用于高层建筑、航站楼等。

双层玻璃幕墙由两层玻璃板之间夹有空气层构成，能够更好地隔热隔音。

双肋玻璃幕墙则是在双层玻璃幕墙的基础上增加了内外两层金属结构，使其更加坚固耐用。

综合性玻璃幕墙则是将不同类型的玻璃幕墙组合在一起，以满足不同的设计需求。

二、各幕墙组成1.单层玻璃幕墙单层玻璃幕墙主要由玻璃幕墙板和金属或钢结构支架组成。

玻璃幕墙板通常采用钢化玻璃或夹层玻璃，以保证其安全性和抗风压能力。

支架则通常采用铝合金或钢材制成，以确保其稳固性和承载能力。

2.双层玻璃幕墙双层玻璃幕墙由两层玻璃板和中间的空气层构成。

玻璃板通常采用中空玻璃，其内部填充有干燥空气或稀有气体，以提高隔热和隔音性能。

支架结构同样采用金属或钢材制成，以确保其稳固性和承载能力。

3.双肋玻璃幕墙双肋玻璃幕墙在双层玻璃幕墙的基础上增加了内外两层金属结构，使其更加坚固耐用。

其结构与双层玻璃幕墙类似，但内外两层金属结构的加入使得整个幕墙更加牢固。

4.综合性玻璃幕墙综合性玻璃幕墙可以由不同类型的玻璃幕墙组合而成，通常包括单层玻璃幕墙、双层玻璃幕墙和双肋玻璃幕墙。

其组成和结构因具体设计需求而有所差异。

三、特点及施工工艺1.特点玻璃幕墙具有轻薄、透光、美观、隔热、防水、耐候等特点。

它能够有效地保护建筑内部的环境，并能够将室内阳光充分引入，为建筑赋予了轻盈的外观。

简述玻璃幕墙分类各幕墙组成特点及施工工艺玻璃幕墙是指由玻璃、铝合金、钢等材料组成的建筑外墙系统，它与传统的砖混结构外墙相比，具有更轻、更薄、更透明的特点，能够给建筑赋予现代感和时尚感。

按照其结构、材料和功能的不同，玻璃幕墙可以分为多种类型，其中常见的有单层玻璃幕墙、双层玻璃幕墙、点支式玻璃幕墙、网格结构玻璃幕墙等。

单层玻璃幕墙组成特点及施工工艺单层玻璃幕墙是由单层玻璃和铝合金型材构成的，其主要特点是设计简单，施工方便，适用于对隔热、保温要求不高的建筑。

单层玻璃幕墙由于没有空气层，其隔热性能相对较差，但透光性和视觉效果较好，因此在一些办公大楼和商业建筑中比较常见。

单层玻璃幕墙的施工工艺主要包括以下几个步骤：首先是对建筑外墙进行清理和处理，保证其平整度和垂直度；然后进行铝合金型材的加工和安装，包括角铁的焊接、连接件的安装等；接着是玻璃的加工和安装，玻璃的安装需要考虑到其防水性能和抗风压性能，通常采用密封胶条和铝合金型材进行固定和密封；最后是进行外墙面的清洁和保养工作。

双层玻璃幕墙组成特点及施工工艺双层玻璃幕墙由两层玻璃之间形成的空气层构成，其主要特点是隔热和保温性能较好，可以在一定程度上降低建筑的能耗。

双层玻璃幕墙在一些要求较高的建筑中较为常见，如大型商业综合体、高档写字楼等。

双层玻璃幕墙的施工工艺与单层玻璃幕墙类似，不同之处在于需要对空气层进行密封处理，以提高其隔热性能。

在施工过程中需要特别注意空气层的密封性能和防水性能，避免因空气层内产生积水导致玻璃幕墙的老化和腐蚀。

点支式玻璃幕墙组成特点及施工工艺点支式玻璃幕墙是一种由玻璃和点支式连接件构成的幕墙系统，其主要特点是透光性和视觉效果较好，且可以实现更大跨度的开辟。

点支式玻璃幕墙通常用于大跨度建筑的外墙系统中，如体育馆、会展中心等。

点支式玻璃幕墙的施工工艺相对复杂，需要采用特殊的连接件和施工工艺。

在施工过程中需要特别注意点支式连接件和玻璃的连接和固定方式，以保证其安全性能和抗风压性能。
