精巧的钢结构连接——点支式玻璃幕墙多图赏析

精巧的钢结构连接——点支式玻璃幕墙多图赏析

精巧的钢结构连接——点支式玻璃幕墙多图赏析点支式玻璃幕墙是一种以精巧的钢连接构件（一般为不锈钢）以点支承的方式（每块玻璃为四点固定最为常见）将无框安全玻璃与内部或外部的支撑结构固定在一起的一种玻璃幕墙结构系统。

德国柏林索尼中心的点支式玻璃幕墙建筑师：海墨特·扬（Helmut Jahn）点支式全玻幕墙玻璃面板固定的形式点支式全玻幕墙面板固定的形式常有以下三种：钻孔固定式：玻璃钻孔后以金属结构件固定，通过特殊的金属驳接爪固定于背后支撑结构上，即常称的DPG（Dot Pointed Glass）方式，这也是国内点支式全玻幕墙采用最多的模式。

图1 不同的开孔式点支玻璃构造示意图各种接驳金属件上海东方艺术中心建筑师：保罗.安德鲁钢管结构支承的异形点支式玻璃幕墙，不锈钢支承头隐藏于夹层玻璃中，远看幕墙如同全隐框胶粘玻璃幕墙。

夹固式点支幕墙的典型示意图采用夹固式的点支玻璃幕墙最大的优点在于玻璃无需钻孔，避免了玻璃开孔后的应力集中，简化了施工程序，降低了成本。

这种模式更为适合中空玻璃面板，避免两片玻璃穿孔及孔周圈的密封，减少中空玻璃失效的几率。

法国巴黎德方斯新区某建筑特殊的金属夹固件形成了玻璃幕墙的特殊肌理。

（本建筑幕墙应该是传统框架式玻璃幕墙夹固件的构造，虽然从受力特征上不属于点支承玻璃幕墙，但作为夹固件的形式可以参考。

）不同形式的点支式玻璃幕墙面板固定形式示意图点支式玻璃幕墙的玻璃面板的划分形式从理论上讲可以有多种选择，考虑到经济投入，实际中一般多为横平竖直的矩形，偶尔也有一些其他规则的形式如菱形、三角形。

某建筑呈菱形布置的玻璃面板（钢管柱体支撑结构）匈牙利布达佩斯某建筑双层幕墙外层（非密闭）的点支式三角形玻璃板块及菱形钢管支承网架点支式玻璃幕墙支撑结构形式点支式玻璃幕墙根据其背后支撑结构的形式大致可分为以下类型：点支式玻璃幕墙支撑结构形式示意图（由左-右，由上-下分别为：玻璃肋、柱体、桁架、索网、拉杆、索杆、索桁架支承结构）(1)玻璃肋板支承式：以玻璃肋板作为支撑结构。

02玻璃幕墙

02玻璃幕墙

（构件式）
2.框式玻璃幕墙构造 （2）. 构造
（构件式）
2.框式玻璃幕墙构造 （2）. 构造
防火
玻璃幕墙内衬墙 在通常情况下玻璃幕墙 后的室内常分隔成若干 较小的空间。幕墙与楼 板和柱子之间均有缝隙， 为解决防火隔声问题玻 璃幕墙后面常另设一道 内衬墙。内衬墙通常用 轻质块材或轻钢龙骨板 材墙。
2.框式玻璃幕墙构造 （2）. 构造
隐框幕墙玻璃板块的制作： 金属框隐在玻璃板块后，采用 压块、挂钩等方式与幕墙的主体 结构连接。 玻璃板块由玻璃、附框（通常 采用铝合金条，玻璃用双面胶与 附框定位再现注结构胶）和定位 胶条组成。 板块之间的横缝与竖缝中填塞 泡沫垫杆,然后用现注式耐候密封 胶（固化后对阳光、雨水、臭氧 及高低玻璃幕墙构造 （2）. 构造
防火
根据《玻璃幕墙工程技术规范》 JGJ102-2003和《高层建筑设计 防火规范》GB50045-95的相关 规定，高层建筑的水平和竖向防 火分区应在构造上予以保证。玻 璃幕墙与各层楼板和隔墙间的缝 隙必须采用耐火极限不低于1h的 防火材料填堵密实。同一玻璃幕 墙单元不宜穿越两个防火分区， 上下两个楼层如不属于一个防火 分区，他们之间的幕墙在垂直方 向应用高度不小于80cm的防火 材料分隔。
（构件式）
2.框式玻璃幕墙构造 （2）. 构造
（构件式）
作业： 1.阅读并理解《建筑材料》 教材P38-P46关于玻璃材料 性能的章节，以及《建筑构 造设计》下册P118-P133关 于幕墙及玻璃幕墙构造设计 章节；
2. 根据《建筑设计资料集8》 P37， 《建筑构造》下册图 1-43，及97J103-1 《铝合金 玻璃幕墙》图集，在A3图纸 上绘制明框/半隐框/隐框玻璃 幕墙的整体纵剖面及横剖面 图，铅笔尺规作图。

建筑构造图与识图—幕墙构造

建筑构造图与识图—幕墙构造

（a）竖剖（平面索网） （b）横剖（平面索网）
（c）索杆连接图 拉索（杆）结构点支式玻璃幕墙构造图
2.1.4.2 金属幕墙构造 1、金属幕墙节点一般构造 （1）金属幕墙节点结构如图5-55所示。
（a）金属幕墙垂直剖面
（b）金属幕墙水平剖面 （无内墙） 图5-55 金属幕墙节点结构
（3）后加螺栓 (a) 后加螺栓(化学螺栓、膨胀螺栓)主要用于旧建筑加装幕墙和预埋件偏 位后的补救措施，不应作为幕墙的常规连接手段。 (b) 后加螺栓的材质要求如下：后加螺栓应采用不锈钢或镀锌碳素钢, 直 径不得小于10 mm。后加螺栓必须为正规厂家出品，有钢材化学成分和力学 性能试验报告，有设计方法资料和出厂合格证。 (c) 后加螺栓必须在现场进行单体拉拔试验，必要时进行节点( 群体) 拉 拔试验，试验所加荷载应为荷载设计值的1.5倍而无明显滑移，必要时应在检 测单位进行极限拉拔试验。 (d) 后加螺栓每个节点不得少于2个，螺栓间距和螺栓到构件边缘的距离 不应小于70mm。宜设计成螺栓受剪的节点。 (e) 螺栓的受力应按厂家规定的方法计算，并考虑间距、深度、混凝土强 度等修正因素。螺栓的荷载设计值不宜超过其极限拉拔力的40%。
1、 面板的构造要求 隐框、半隐框玻璃板, 其结构胶的宽度和厚度应按玻璃幕墙工程技术规范 ( JGJ 102- 96) 第5. 6 节的规定进行计算, 且其宽度不应小于7mm, 厚度不应小于6 mm, 也不应大于12 mm。 隐框、半隐框玻璃板的下缘应设金属托板或托条, 两个托条长度均不小于100 mm。托板、托条的高度不凸出板面。设置托板或托条, 可以避免结构胶承受玻 璃自重等长期荷载。 明框玻璃板与周边铝框间必须留有足够的间隙, 玻璃不得触及铝框, 间隙用弹 性材料或密封胶嵌缝。玻璃下边缘应设两个垫块, 垫块长度为60~ 100mm, 厚度 不小于6mm。

幕墙基础知识ppt课件

幕墙基础知识ppt课件
幕墙基础知识
幕墙概述
幕墙是建筑物外围护墙的一种形式。幕墙一 般不承重，形似挂幕，又称为悬挂幕，即悬吊挂 于主体结构外侧的轻质围墙。幕墙的特点是装饰 效果好、质量轻、安装速度快，是外墙轻型化、 装配化较理想的型式，因此在现代大型和高层建 筑上得到广泛地采用。
目前市场上的幕墙主要分为：
按面板的受力状态分：
环与大地之间数值图示。
兆欧表
可编辑课件
23
▪ 7、 层间防火施工
▪ 1）层间防火施工工艺
▪ 结构检查→防火铁板安装→防火铁皮安装 →防火棉安装→防火铁皮安装→密封打胶
▪ 2）结构检查
▪ 层间防火由于结构偏差原因，会造成层间防铁皮安装宽窄不一，现场 剪切比较困难，因而在放线后对结构进行检查，各处结构偏差进行记 录，并进行编号，编号后设计依据尺寸下料、加工，减少重复劳动。 （图示）
横梁
明框幕墙装配示意图
立柱连接套蕊 立柱
防噪垫片
横梁 横梁立柱连接角码
玻璃面板
横梁立柱 连接螺栓
竖向密封胶条
横向密封胶条
竖向铝合金扣盖 横向铝合金扣盖
明框幕墙节点效果图
横隐竖明三维图
胶缝 铝合金扣盖
立柱连接套蕊 立柱
横梁
玻璃附框 及胶条等
横明竖隐三维图
立柱连接套蕊
立柱连接套蕊 玻璃附框 及胶条等
构件式幕墙的几个组成要素
• 1、与主体连接的连接件（埋件、连接角码等） • 2、幕墙主受力结构（立柱） • 3、幕墙次受力结构（横梁） • 4、面板与框架连接系统（压块、连接角铝等） • 5、面板材料（根据材料的性能及规格分格）
隐框幕墙
幕墙分类介构 绍（玻璃）
框 支
件 式
横明竖隐

各种玻璃幕墙图解ppt课件

各种玻璃幕墙图解ppt课件
52
外通风双层幕墙
通过通道内上下两端 进、排风口的调节在 通道内形成负压，利 用室内两侧幕墙的压 差和开启扇就可以在 建筑物内形成气流， 进行通风换气。这样， 通过对太阳辐射的有 效利用，就可以实现 节省能源。
53
双层幕墙优点：
1、具有通风换气的功能，隔热、隔声，节能环保； 2、采用不打胶工艺，彻底改变了传统幕墙的结构形式， 立面美观大方，没有硅酮胶的二次污染。 3、工厂化生产程度高，安装方便，便于控制施工质量。 4、传热系数K值可小于1W/K.㎡, 保温性能达到国标最 高等级8级； 5、隔声性能优异，隔声量可达55dB, 隔声性能达国标 最高等级5级。 6、在空气层中装入光电转换装置，可制成光电智能性 幕墙。为大厦提供电能和热能，并可通过光、电、热等感 应装置，使大厦具有全自动调节功能。
19
单元式玻璃幕墙
20
单元式玻璃幕墙
21
单元幕墙按结构形式不同分为横滑式和横锁式
横滑式构造是在左右两单元上框中设封口板，采用组件上横框集 中排水。地震发生时，由于没有竖向套管会产生横向位移，地震 后也很难复位。构造加工相对简单，使用广泛。横滑式系统仅适 用于平直式单元幕墙，而不适用于折线形和弧形单元幕墙。
49
外通风双层幕墙
外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装 置，与热通道相连。
50
外通风双层幕墙
51
外通风双层幕墙
冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个 温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。夏 天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道 内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕 墙外表面温度，减少空调负荷，节省能源。

2020 年超详细玻璃幕墙细部结构(图文并茂,思路清晰易懂)

2020 年超详细玻璃幕墙细部结构(图文并茂,思路清晰易懂)
74 2020/7/7
蜂窝铝板幕墙（北京医院）
75 2020/7/7
铝塑复合板幕墙（天津登发广场）
76 2020/7/7
千思板幕墙（天亚花园）
77 2020/7/7
双层动态节能幕墙
双层动态节能幕墙按通风原理分为自然通风和强制通风两种系统。由外层幕墙， 内层幕墙、遮阳装置，进风装置、出风装置组成。与传统普通幕墙相比，最大 特点在于其独特的双层结构，具有通风换气的功能，隔热、隔声，节能环保； 采用不打胶工艺，彻底改变了传统幕墙的结构形式，立面美观大方，没有硅酮 胶的二次污染。且工厂化生产程度高，安装方便，便于控制施工质量。在欧洲 发达国家和地区，通风节能环保幕墙运用比较广泛。该幕墙传热系数K值可达 0.94W/K.m2, 保温性能达国标Ⅱ级；隔声量达55dB, 隔声性能达国标Ⅰ级。
45 2020/7/7
点支承玻璃幕墙——不锈钢拉索式
46 2020/7/7
点支承玻璃幕墙——不锈钢拉索式
47 2020/7/7
点支承玻璃幕墙——不锈钢拉索式
48 2020/7/7
点支承玻璃幕墙——自平衡索桁架式
49 2020/7/7
点支承玻璃幕墙——自平衡索桁架式
50 2020/7/7
点支承玻璃幕墙——单层索幕墙
框支承构件式幕墙
框支承构件式玻璃幕墙是在现场依 次安装立柱、横梁和玻璃面板的框 支承玻璃幕墙。
13 2020/7/7
框支承构件式幕墙主要特点
1．施工手段灵活，工艺较为成熟 2．适应主体结构能力强 3．各项物理性能指标易实现 4．面板材料单元组件工厂制作，结构
胶使用性能有保证。 5．现场安装工序多，控制点多 6．采用密封胶处理接逢，密封胶施工
37 2020/7/7

玻璃幕墙附图

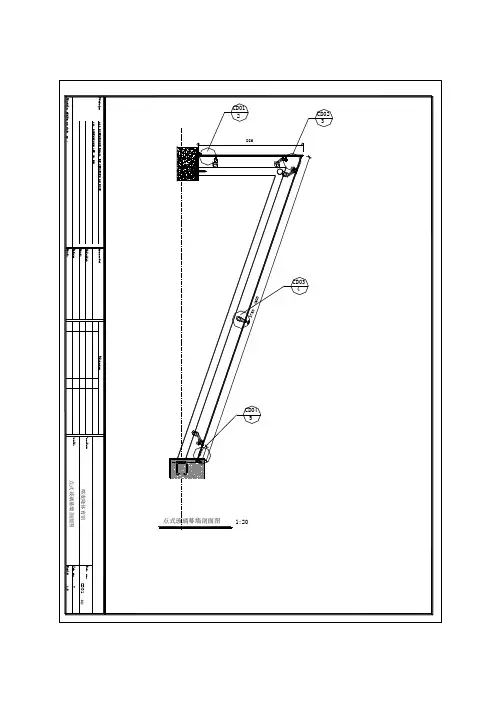

37504600点式玻璃幕墙剖面图喀麦隆体育馆点式玻璃幕墙剖面图Dwg. no:(02)1:3CD01-Scale:Job no:Project:Title:250Revision1:20CD045DIMALL DIMENSIONS SHALL BE VERIFIED ON SITE Checked:Date:Drawn:Date:Approved:Details refer to dwg. no :ALL DIMENSIONS ARE IN MMRemarks:CD03~42CD013CD02127*6厚无缝钢管（汽车喷漆）ALL DIMENSIONS ARE IN MMDetails refer to dwg. no :ALL DIMENSIONS SHALL BE VERIFIED ON SITE Remarks:驳接头Revision点式玻璃幕墙标准横剖Checked:Approved:Date:Drawn:Date:CD05Project:Title:110透明结构胶11012mm厚钢化白玻10不锈钢驳接爪转接件喀麦隆体育馆点式玻璃标准横剖1:3CD05Dwg. no:-Scale:Job no:(06)180*180*8加强钢板Remarks:Details refer to dwg. no :200*300*10预埋钢板ALL DIMENSIONS SHALL BE VERIFIED ON SITE ALL DIMENSIONS ARE IN MMApproved:Date:Drawn:Date:Checked:CD01面砖饰面透明结构胶6*6双面胶条Scale:Job no:Dwg. no:RevisionTitle:Project:点式玻璃幕墙顶部与主体连接钢管切槽喀麦隆体育馆点式玻璃幕墙与主体连接焊缝打磨后喷汽车漆127*6无缝钢管（汽车喷漆）(02)1:3-CD01透明结构胶4*37射钉1.2厚拉丝不锈钢板ALL DIMENSIONS SHALL BE VERIFIED ON SITE Remarks:Details refer to dwg. no :ALL DIMENSIONS ARE IN MMCD02Approved:Date:Drawn:Date:Checked:Revision点式玻璃幕墙转角处连接127*6无缝钢管（汽车喷漆）89*4无缝钢管（汽车喷漆）转接件喀麦隆体育馆点式玻璃转角连接节点Title:Project:Dwg. no:Scale:Job no:(03)1:3-CD0215厚钢化白玻不锈钢驳接件透明结构胶点式玻璃中部连接节点Details refer to dwg. no :ALL DIMENSIONS ARE IN MMALL DIMENSIONS SHALL BE VERIFIED ON SITE Remarks:点式玻璃幕墙中部连接RevisionApproved:Date:Drawn:Date:Checked:CD03Title:Project:转接件127*6无缝钢管(汽车喷漆)15厚钢化白玻不锈钢驳接头喀麦隆体育馆1:3-CD03Scale:Job no:Dwg. no:(04)Details refer to dwg. no :Remarks:CD04ALL DIMENSIONS SHALL BE VERIFIED ON SITE ALL DIMENSIONS ARE IN MM点式玻璃幕墙底部连接Approved:Date:Drawn:Date:Checked:1:3CD04RevisionTitle:Project:喀麦隆体育馆点式玻璃幕墙底部连接-Scale:Job no:Dwg. no:40*40*3角钢瓷砖饰面透明结构胶φ15泡沫条(05)不锈钢驳接件127*6无缝钢管(汽车喷漆)15厚钢化白玻20025ALL DIMENSIONS ARE IN MMALL DIMENSIONS SHALL BE VERIFIED ON SITE Details refer to dwg. no :Remarks:Checked:Date:Drawn:Date:Approved:1505030180200230(170)喀麦隆体育馆预埋件加工图RevisionProject:Title:35Dwg. no:Job no:Scale:-1:235300(240)。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

下悬外倒气动开启窗
平推窗
窗框开启通风
玻璃部分为固定 扇，百叶后面设 开启扇
开窗器
电动链式开窗器
电动杆式开窗器
美式手摇开窗器
链式手摇开窗器
擦窗机
女儿墙轨道式擦窗机
擦窗机
屋面轨道式擦窗机
屋面轮式擦窗机
结束
单元式玻璃幕墙： 将面板和金属框架(横粱、立柱)在工厂组装为幕墙单 元，以幕墙单元形式在现场完成安装施工的框支承 玻璃幕墙。
•优点： 1、现场安装速度快，特别适合高层建筑。 2、装饰效果好，表面平整度高。 3、抗变位能力强，板块之间无相互挤压力。 4、施工周期短，可与土建同时施工。 5、幕墙表面自洁，无污染。 6、维修方便，饰面材料可单独拆卸更换。 7、结构防水、排水，气密、水密性可靠。 8、工厂化生产，组装精度高，质量易保证。 •缺点： 1、工地现场需要较大的空间，用于构件的摆放。 2、运输成本较高。 3、由于加工精度要求高，因而加工成本高。 4、施工组织较复杂，需要丰富的施工经验。
3、工厂化生产程度高，安装方便，便于控制施工质量。
4、传热系数K值可小于1W/K.㎡, 保温性能达到国标最 高等级8级； 5、隔声性能优异，隔声量可达55dB, 隔声性能达国标 最高等级5级。 6、在空气层中装入光电转换装置，可制成光电智能性 幕墙。为大厦提供电能和热能，并可通过光、电、热等感 应装置，使大厦具有全自动调节功能。
明框玻璃幕墙：
金属框架的构件显露于面板 外表面的框支承玻璃幕墙。
明框玻璃幕墙
明框玻璃幕墙
隐框玻璃幕墙：
金属框架的构件完全 不显露于面板外表面 的框支承玻璃幕墙
隐框玻璃幕墙
隐框玻璃幕墙
半隐框玻璃幕墙
金属框架的竖向或横向构件显 霹于面板外表面的框支承玻璃 幕墙。
半隐框玻璃幕墙
分类
• 按幕墙安装施工方法，可分为： 1、单元式玻璃幕墙 将面板和金属框架(横粱、立柱)在工厂组装 为幕墙单元，以幕墙单元形式在现场完成 安装施工的框支承玻璃幕墙。 2、构件式玻璃幕墙 在现场依次安装立柱、横粱和玻璃面板的 框支承玻璃幕墙。
外通风双层幕墙
通过通道内上下两端 进、排风口的调节在 通道内形成负压，利 用室内两侧幕墙的压 差和开启扇就可以在 建筑物内形成气流， 进行通风换气。这样， 通过对太阳辐射的有 效利用，就可以实现 节省能源。
双层幕墙优点：
1、具有通风换气的功能，隔热、隔声，节能环保； 2、采用不打胶工艺，彻底改变了传统幕墙的结构形式， 立面美观大方，没有硅酮胶的二次污染。
CCTV新址
上海环球金融中心
分类
从支承结构上分为框支承玻璃幕墙、全玻璃 幕墙和点支撑玻璃幕墙。 1、框支承玻璃幕墙： 玻璃面板周边由金属框架支承的玻璃幕墙。 2、全玻幕墙 ： 由玻璃肋和玻璃面板构成的玻璃幕墙。 3、点支承玻璃幕墙： 由玻璃面板、点支承装置和支承结构构成 的玻璃幕墙。
框支承玻璃幕墙: 玻璃面板周边由金属框架支 承的玻璃幕墙
两种双层幕墙对比表
内通风双层幕墙
内通风双层幕墙其外层玻璃幕墙一 般为全封闭，内层玻璃幕墙下部设 有通风口。
内通风双层幕墙
热通道与室内吊顶内暖通系 统抽风管相通，室内空气通 过通风口进人热通道
内通风双层幕墙
通过强制性空气流动循环，使内侧幕墙表面温度达到或接近室内温度，从 而在靠近玻璃幕墙附近区域形成良好的工作环境。这就大大节省了取暖和 制冷的能源消耗，达到节能效果。同时通道内可设置可调控的百页帘或垂 帘，以有效地调节日照遮阳
支承结构立柱与 横梁的连接
框支承玻璃幕墙 :
按幕墙形式，可分为： 1、明框玻璃幕墙 : 金属框架的构件显露于面板外表面的框支 承玻璃幕墙。 2、隐框玻璃幕墙 : 金属框架的构件完全不显露于面板外表面 的框支承玻璃幕墙。 3、半隐框玻璃幕墙 ： 金属框架的竖向或横向构件显霹于面板外 表面的框支承玻璃幕墙。
玻璃采光顶
玻璃采光顶：可视部位为玻璃的建筑屋面，也包括玻璃雨蓬。 按玻璃的支撑方式分为隐框、明框、点支撑和全玻。
ቤተ መጻሕፍቲ ባይዱ
隐框玻璃采光顶
双曲面单层索网玻璃采光顶
钢构点支承采光顶
钢构点支承采光顶
火车站采光顶大型钢结构
拉索玻璃肋采光顶
雨篷
雨篷
雨篷
自动门
旋转门
有框地弹门
无框地弹门
幕墙上悬外开窗
构件式玻璃幕墙： 在现场依次安装立柱、横粱和玻璃面板的框支承玻 璃幕墙。
优点： 1、各元件加工简单，操作方便。 2、主体结构适应能力强。 3、运输方便，运费较低。 4、现场储存材料方便。 缺点： 1、现场工作量大，安装周期长。 2、施工质量易受人为因素影响。 3、幕墙表面易污染。 4、幕墙成品保护较难。
拉杆点支承幕墙
拉杆点支承幕墙
拉杆点支承幕墙
采用横向钢板主龙骨，竖向拉杆
拉杆点支承幕墙
采用横向玻璃肋，玻璃肋前后各有一个竖向拉杆连接
拉杆点支承幕墙
采用竖向钢板，横向细拉杆
拉索点支承幕墙
采用横向钢板主龙骨，竖向玻璃肋，横向龙骨前后各有一个竖向拉杆连接
拉索点支承幕墙
自平衡拉索点支承幕墙
单层索网点支承幕墙
外通风双层幕墙
外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装 置，与热通道相连。
外通风双层幕墙
外通风双层幕墙
冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个 温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。夏 天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道 内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕 墙外表面温度，减少空调负荷，节省能源。
单层索网点支承幕墙
单层索网点支承幕墙
双层幕墙
双层幕墙又称热通道幕墙、 呼吸式幕墙，是由外层幕墙、热 通道和内层幕墙（或门、窗）构 成，且热通道内能形成空气有序 流动的建筑幕墙。 根据热通道幕墙的空气流循 环方式，可将其分为“封闭式内 通风体系”和可自然通风的“敞开 式外通风体系”两种类型。 ◇内通风双层幕墙：进、出 通风口设置在内层幕墙，利用通 风设备使室内空气进入热通道并 有序流动的双层幕墙； ◇外通风双层幕墙：进、出 通风口设在外层幕墙，通过合理 配置进出风口使室外空气进入热 通道并有序流动的双层幕墙；
全玻璃幕墙： 由玻璃肋和玻璃面板 构成的玻璃幕墙。
全玻璃幕墙 ： 由玻璃肋和玻璃面板构成的玻璃幕墙。
按面板支承形式分为落地式、吊挂式
落地式
吊挂式
点支承玻璃幕墙： 由玻璃面板、点支承 装置和支承结构构成 的玻璃幕墙。
爪件形式
玻璃肋点支承幕墙
钢结构点支承幕墙
钢结构点支承幕墙
钢结构点支承幕墙
定义与规范、图集
建筑幕墙 ： 由支承结构体系与面板组成的、可相对主体结构 有一定位移能力、不分担主体结构所受作用的建 筑外围护结构或装饰性结构。 玻璃幕墙 ： 面板材料为玻璃的建筑幕墙。 规范：《玻璃幕墙工程技术规范》 JGJ 102-2003 国标：《建筑幕墙》03J103-2~7 参考：《建筑幕墙》北京江河幕墙公司
单元式玻璃幕墙
单元式玻璃幕墙
单元式玻璃幕墙
单元式玻璃幕墙
单元式玻璃幕墙
单元幕墙按结构形式不同分为横滑式和横锁式
横滑式构造是在左右两单元上框中设封口板，采用组件上横框集 中排水。地震发生时，由于没有竖向套管会产生横向位移，地震 后也很难复位。构造加工相对简单，使用广泛。横滑式系统仅适 用于平直式单元幕墙，而不适用于折线形和弧形单元幕墙。
单元幕墙按结构形式不同分为横滑式和横锁式
横锁式构造是在上下 两单元组件竖框内设 内套管，形成横向锁 定，上单元组件不能 在下单元组件上框中 滑动，采用组件竖框 集中排水。地震发生 时，由于单元竖框之 间设有内套管，使其 横向位移具有规律性， 地震结束后自动复位。 特别适用于折线形和 弧形单元幕墙。构造 加工和集中排水相对 复杂。
