全玻璃幕墙产品概述：⏹定义：面板和玻璃肋或点支承装置、支承结构构成的玻璃幕墙为全玻璃幕墙。
⏹特点：1、效果通透，可使室内空间与室外环境自然和谐。
2、构件精巧，结构美观，实现精美的金属结构与玻璃装饰艺术的完美融合。
3、支承结构多样，可满足不同建筑结构和装饰效果的需要。
4、玻璃与驳接爪件采用球铰连接，具有较强的吸收变形能力。
适用范围：多用于各类公共建筑的首、二层。
产品分类：⏹按种类分：1、玻璃肋胶接全玻璃幕墙：由大片玻璃与支承框架构成的。
2、点支承式连接全玻璃幕墙：由玻璃面板、驳接组件和支承结构组成。
3、拉索式全玻璃幕墙：将玻璃面板用钢爪固定在索桁架上的全玻璃幕墙，它由玻璃面板、索桁架、支撑结构组成。
⏹按支承形式分：1、落地式：玻璃受托于下支架上。
2、吊挂式：用吊挂装置悬吊起玻璃。
3、后支承式：玻璃肋支承于玻璃后部。
产品构成：⏹组成部分1、支承体系：是将面玻璃所受的各种荷载直接传递到建筑主构上，它是主要受力构件。
2、金属连接件：包括固定件(俗称爪座和爪子和扣件。
固定件通常用不锈普通钢铸造而成，而扣件则是不锈钢机加工件。
3、玻璃：点式玻璃幕墙必须采用强度较高的钢化玻璃；对保温隔热有较高要求的建筑物，往往采用中空玻璃，其防结露、隔音性能都比较好；在人流比较大或采光顶这类对安全性能要求高的场合，往往选用夹层玻璃。
4、密封材料：玻璃与玻璃之间采用耐候硅酮胶密封，玻璃与金属结构之间采用结构硅酮胶粘结。
⏹标准节点图全玻璃幕墙节点详图执行标准：⏹产品标准GB/T 21086-2007《建筑幕墙》JGJ 113-2003《建筑玻璃应用技术规程》GB/T 18091-2000《玻璃幕墙光学性能》⏹工程标准GBJ l6《建筑设计防火规范》GB 50057《建筑物防雷设计规范》GB/T 50033《建筑采光设计标准》GBJ 118《民用建筑隔声设计规范》GB 50176《民用建筑热工设计规范》GB50189-2005《公共建筑节能设计标准》GB 50210-2001《建筑装饰装修工程质量验收规范》JGJ/T139-2001《玻璃幕墙工程质量检验标准》JGJ l02-2003《玻璃幕墙工程技术规范》主要控制参数：⏹基本参数建筑幕墙水平横向扩展模数从900mm开始按1模增至最大尺寸为6000mm，竖向扩展模数从2700 mm开始按1模增至最大尺寸为6000mm。

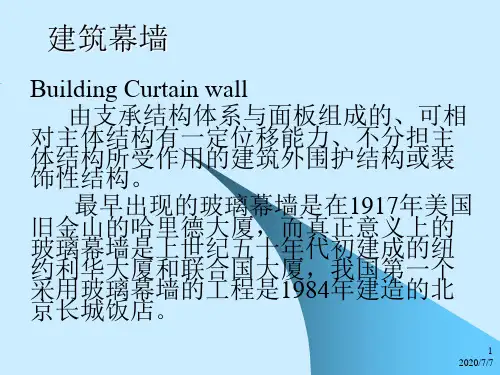

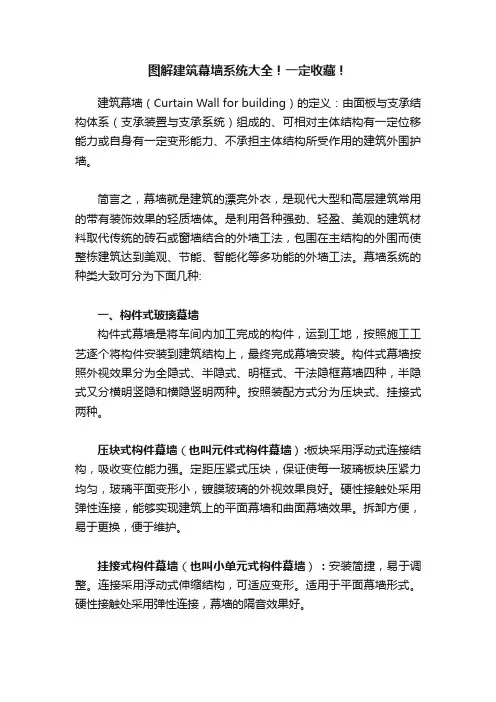

图解建筑幕墙系统大全！一定收藏！建筑幕墙（Curtain Wall for building）的定义：由面板与支承结构体系（支承装置与支承系统）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。
简言之，幕墙就是建筑的漂亮外衣，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
是利用各种强劲、轻盈、美观的建筑材料取代传统的砖石或窗墙结合的外墙工法，包围在主结构的外围而使整栋建筑达到美观、节能、智能化等多功能的外墙工法。
幕墙系统的种类大致可分为下面几种:一、构件式玻璃幕墙构件式幕墙是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上，最终完成幕墙安装。
构件式幕墙按照外视效果分为全隐式、半隐式、明框式、干法隐框幕墙四种，半隐式又分横明竖隐和横隐竖明两种。
按照装配方式分为压块式、挂接式两种。
压块式构件幕墙（也叫元件式构件幕墙）:板块采用浮动式连接结构，吸收变位能力强。
定距压紧式压块，保证使每一玻璃板块压紧力均匀，玻璃平面变形小，镀膜玻璃的外视效果良好。
硬性接触处采用弹性连接，能够实现建筑上的平面幕墙和曲面幕墙效果。
拆卸方便，易于更换，便于维护。
挂接式构件幕墙（也叫小单元式构件幕墙）：安装简捷，易于调整。
连接采用浮动式伸缩结构，可适应变形。
适用于平面幕墙形式。
硬性接触处采用弹性连接，幕墙的隔音效果好。
1、明框玻璃幕墙明框玻璃幕墙的玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁立柱上，形成铝框分格明显的立面。
明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。
相对于隐框玻璃幕墙，更易满足施工技术水平要求。
2、隐框玻璃幕墙将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。
因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。
产品标准化、系列化设计，质量稳定可靠，可满足不同的要求。
定位安装、定距压紧结构，玻璃板块受力均匀；板块浮动式连接结构，平面内变位吸收能力强。

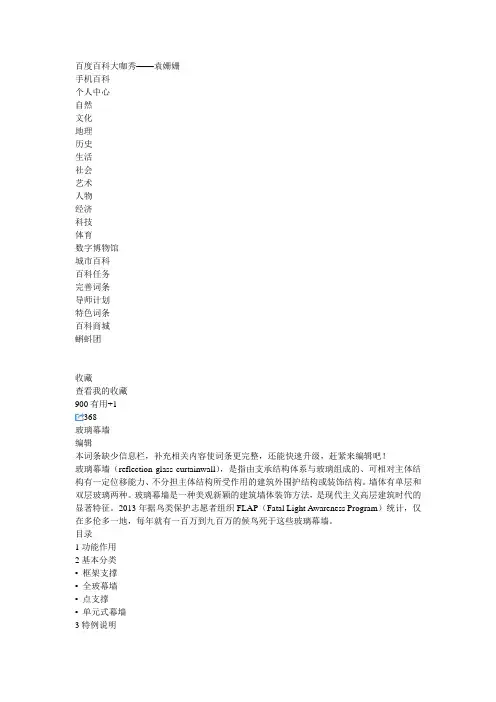

百度百科大咖秀——袁姗姗手机百科个人中心自然文化地理历史生活社会艺术人物经济科技体育数字博物馆城市百科百科任务完善词条导师计划特色词条百科商城蝌蚪团收藏查看我的收藏900有用+1368玻璃幕墙编辑本词条缺少信息栏，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！玻璃幕墙（reflection glass curtainwall），是指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。
墙体有单层和双层玻璃两种。
玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。
2013年据鸟类保护志愿者组织FLAP（Fatal Light Awareness Program）统计，仅在多伦多一地，每年就有一百万到九百万的候鸟死于这些玻璃幕墙。
目录1功能作用2基本分类▪框架支撑▪全玻幕墙▪点支撑▪单元式幕墙3特例说明▪形式构成▪构成部件▪与传统区别4特点▪优点▪缺点5要求条件▪技术规范▪尺寸要求▪性能要求6维护保养▪玻璃维护▪节点维护▪定期检查▪定期保养▪地方标准7防雷相关▪雷电危害▪防雷措施▪要求及施工8选用要点9候鸟杀手1功能作用编辑现代化高层建筑的玻璃幕墙采用了由镜面玻璃与普通玻璃组合，隔层充入干燥空气或惰性气体的中空玻璃。
中空玻璃有两层和三层之分，两层中空玻璃由两层玻璃加密封框架，形成一个夹层空间；三层玻璃则是由三层玻璃构成两个夹层空间。
中空玻璃具有隔音、隔热、防结霜、防潮、抗风压强度大等优点。
据测量，当室外温度为－10℃时，单层玻璃窗前的温度为－2℃，而使用三层中空玻璃的室内温度为13℃。
而在炎热夏天，双层中空玻璃可以挡住90%的太阳辐射热。
阳光依然可以透过玻璃幕墙，但晒在身上大多不会感到炎热。
使用中空玻璃幕墙的房间可以做到冬暖夏凉，极大地改善了生活环境。
2基本分类编辑框架支撑框支撑玻璃幕墙是玻璃面板周边由金属框架支撑的玻璃幕墙，主要包括：明框玻璃幕墙明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。

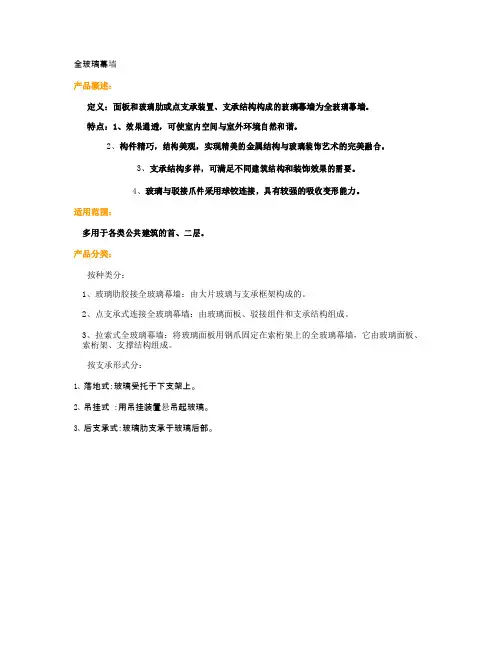

全玻璃幕墙
产品概述：
⏹定义：面板和玻璃肋或点支承装置、支承结构构成的玻璃幕墙为全玻璃幕墙。
⏹特点：1、效果通透，可使室内空间与室外环境自然和谐。
2、构件精巧，结构美观，实现精美的金属结构与玻璃装饰艺术的完美融合。
3、支承结构多样，可满足不同建筑结构和装饰效果的需要。
4、玻璃与驳接爪件采用球铰连接，具有较强的吸收变形能力。
适用范围：
多用于各类公共建筑的首、二层。
产品分类：
⏹按种类分：
1、玻璃肋胶接全玻璃幕墙：由大片玻璃与支承框架构成的。
2、点支承式连接全玻璃幕墙：由玻璃面板、驳接组件和支承结构组成。
3、拉索式全玻璃幕墙：将玻璃面板用钢爪固定在索桁架上的全玻璃幕墙，它由玻璃面板、索桁架、支撑结构组成。
⏹按支承形式分：
1、落地式：玻璃受托于下支架上。
2、吊挂式：用吊挂装置悬吊起玻璃。
3、后支承式：玻璃肋支承于玻璃后部。
产品构成：
⏹组成部分
1、支承体系：是将面玻璃所受的各种荷载直接传递到建筑主构上，它是主要受力构件。
2、金属连接件：包括固定件(俗称爪座和爪子和扣件。
固定件通常用不锈普通钢铸造而成，而扣件则是不锈钢机加工件。
3、玻璃：点式玻璃幕墙必须采用强度较高的钢化玻璃；对保温隔热有较高要求的建筑物，往往采用中空玻璃，其防结露、隔音性能都比较好；在人流比较大或采光顶这类对安全性能要求
高的场合，往往选用夹层玻璃。
4、密封材料：玻璃与玻璃之间采用耐候硅酮胶密封，玻璃与金属结构之间采用结构硅酮胶粘结。
⏹标准节点图
全玻璃幕墙节点详图
执行标准：
⏹产品标准
GB/T 21086-2007《建筑幕墙》
JGJ 113-2003《建筑玻璃应用技术规程》
GB/T 18091-2000《玻璃幕墙光学性能》
⏹工程标准
GBJ l6《建筑设计防火规范》
GB 50057《建筑物防雷设计规范》
GB/T 50033《建筑采光设计标准》
GBJ 118《民用建筑隔声设计规范》
GB 50176《民用建筑热工设计规范》
GB50189-2005《公共建筑节能设计标准》
GB 50210-2001《建筑装饰装修工程质量验收规范》
JGJ/T 139-2001《玻璃幕墙工程质量检验标准》
JGJ l02-2003《玻璃幕墙工程技术规范》
主要控制参数：
⏹基本参数
建筑幕墙水平横向扩展模数从900mm开始按1模增至最大尺寸为6000mm，竖向扩展模数从2700mm开始按1模增至最大尺寸为6000mm。
如工程需要跨越上述尺寸时，可与制作厂家另行研究。
⏹性能参数
1、抗风压性能：风荷载标准值不应小于1．0kPa。
玻璃肋的挠度限值宜取其计算跨度的
L/200。
2、水密性能：在热带风暴和台风袭击的地区固定部位水密性不宜小于1000Pa，其他地区固定
部位水密性不宜小于700Pa，开启部位水密性不小于150Pa。
3、气密性能：不应低于3级，固定缝部位空气渗透性能0.05＜q≤0.10m3/m·h，可开启缝部位
空气渗透性能1.5＜q≤2.5m3/m·h。
4、保温性能：公共建筑应根据窗墙比和体形系数确定该玻璃幕墙中透明部分的传热系数和遮
阳系数，按GB 50189-2005《公共建筑节能设计标准》规定提出。
5、隔声性能：距主干道路50m以内隔声量应≥30dB，特殊工作间按专业规范的要求。
6、采光性能：透光折减系数不应低于0.45，有辩色要求的幕墙，其颜色透视指数不宜低于Ra80。
7、防火性能：幕墙与各防火分隔构件之间形成防火封堵构造系统，应采用耐火极限符合设计
要求的不燃性材料或难燃性B1级材料填缝。
8、防雷性能：根据雷击的频率、建筑物的特点和重要性决定接点间距，其要求见下表。
幕墙
与均压环、引下线等应有可靠连接。
类别一级二级三级
接点间距5×5m 10×10m 20×20m
9、抗震性能：幕墙抗震烈度不小于８度。
选用要点
全玻璃幕墙选用时应考虑的主要技术指标：抗风压性能、防火性能、防雷性能及抗震性能。
还应根据建筑物所在地的地域、气候条件、建筑物的体型、高度、周围环境以及建筑物的重要性等因素选取。
全玻璃幕墙一般不设置开启窗，但可以根据建筑功能需要设置玻璃门，玻璃门门套必须根据受力状态另行设计。
全玻璃幕墙的结构构件设计使用年限不宜低于25年。
材料的选用
1、连接件：连接件与主体结构的锚固承载力设计值应大于连接件本身的承载力设计值。
立柱应采用螺栓与角码连接，并再通过角码与预埋件或钢构件连接。
螺栓直径不应小于10mm，连接螺栓应按现行国家标准GBJ17《钢结构设计规范》进行承载力计算。
立柱与角码采用不同金属材料时应采用绝缘垫片分隔。
2、玻璃：面板玻璃的厚度不宜小于10mm，夹层玻璃单片厚度不应小于8 mm。
玻璃肋的厚度不应小于12mm，断面宽度不应小于100mm。
玻璃高度大于下表限值的全玻幕墙应悬挂在主体结构上
玻璃厚度（mm）10、12 15 19
下端支承全玻幕墙的最大高度（m） 4 5 6
3、密封材料：
a、胶：采用大玻璃结构胶（透明）和耐候胶。
它们的性能和与接触材料要有厂家的粘结性和相容性的试验报告（宜采用进口胶）。
要注意它们的保质期。
结构胶厚度不宜小于6mm 且不宜人于12mm，其宽度不宜小于7mm且不大于厚度的2倍。
同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶，并应有保质年限的质量证书。
b、橡胶密封条：宜采用三元乙丙橡胶、氯丁橡胶或硅橡胶，符合HG／T 3099和GB／T 5574的规定。
采购指南
知名品牌
沈阳远大 | 北京江河 | 上海美特 | 北京鸿恒基 | 中山盛兴 | 深圳金粤 | 秦皇岛渤海 | 北京高新 | 深圳方大 | 上海华艺 | 上海金粤 | 河南红革| 深圳三鑫 | 武汉凌云 | 上海杰思 | 陕西艺林 | 苏州金螳螂 | 鸿鑫幕墙
全玻璃幕墙的参考价格：1000-2500元/ m2。
全玻璃幕墙是近几年在国内比较流行的，深圳、广州、北京、上海等大中城市，大面积采用全玻璃幕墙的建筑随处可见。
它宽敞明亮，能很好的体现现代建筑风格，建筑物可从不同角度呈现出不同的色调，给人以动态的美；安全性、抗震性也较好。
但容易被污染，在大气含尘量较多、空气污染严重的地区，易蒙尘纳垢。
另外，如果所用材质低劣，施工质量不高，还会产生光污染的问题。
所以，要谨慎选用玻璃幕墙的材料和严格控制玻璃幕墙施工的质量，以达到最佳的光影效果，完美地体现建筑的造型和风格。
