初识家用电器和电路ppt7 苏科版优质课件优质课件

将其他形式的能 转化为电能
(4)导线：连接各元 件的导体，输送电 能,是电流的通道。
活动２：怎样使一个小电灯亮起来
1．连接电路过程中，开关必须处于断开状态； 2.用导线连接电路元件时，要将导线的两端接在电池 盒、灯座、开关等的接线柱上，并顺时针旋紧，保证 接触良好； 3.电路连接时，应注意避免不经用电器，让电源的两 极直接相连通，以免造成电源短路，损坏电源。
5、在连接电路时，常要将金属导线 绕到接线柱上，再旋紧螺丝．观察右 图甲和乙，金属线在接线柱上绕向正 确的是__甲___；旋紧螺丝时，应当 _顺__时__针__旋转。(选填“顺时针”或 “逆时针”)
6、如图所示，闭合开关后，电路将短__路__。 这种电路造成的危害是_损__坏__电__源。如果要
8、电路中存在持续电流的条件是： ⑴__有__电__源_____；
⑵__通__路_______。
9、如图所示，有一个小电动机模型和一 电灯组成的电路，当开关S闭合后，则
(C )
A.电动机转动，灯不亮 B.电动机转动，灯也亮 C.电动机不转动，灯亮 D.电动机不转，灯也不亮
课堂小结
1、电路的组成。 2、电路的三种状态。 3、电路图。
5 、一个人要想掌握精湛的技术，不能性急，要肯于吃苦，扎扎实实地练好基本功。 6 、作业考试化，考试高考化，将平时考试当高考，高考考试当平时。 17 、美丽的空想比不上踏实地做事，只要开始行动，就算再晚也不迟。 16 、生命的奖赏远在旅途终点，而非起点附近。我不知道要走多少步才能达到目标，踏上第一千步的时候，仍然可能遭到失败。但我不会因此放弃，我会坚持不懈，直至成功! 5 、乐观，是达到成功之路的信心;不怀希望，不论什么事情都做不出来。 16 、如果青春是醺人欲醉的海风，那么自信就是这和风前行的路标;如果青春是巍峨入云的高耸，那么拼搏就是这山脉层层拔高的动力;如果青春是高歌奋进的谱曲，那么坚强就是这旋律奏响的最 强音! 13 、我心飞翔，路在脚下。 8 、成功不是将来才有的，而是从决定去做的那一刻起，持续累积而成。 15 、如果你希望成功，当以恒心为良友，以经验为参谋，以当心为兄弟，以希望为哨兵。 13 、我心飞翔，路在脚下。 9 、如果我们消极地生活，那么迟早会深困在自己建造的“房子”里。 4 、天底下有享不了的福，没有遭不了的罪，多大的苦你要吃，多大的罪你要受，只要你吃苦受罪，好日子就会来了。 8 、用感恩的心把回忆洗涤，选择所有的美丽来丰满今天的记忆。把在寂寞独处中的磨砺，轻轻点击，让那些日子过得是那么的充实。既然困苦选择了我，那我就用生命的热情去拥抱，选择坚强 。
2.平直地描绘连接导线,通常用横平竖直的线段 来连接导线,拐角处一般画成直角电路图要呈长方 形
3、所画出的电路图要与原实物图一一对应。
电铃
画电路图的要求
元件位置安排要适当，分布要均匀
这样画好吗
门铃
这样画好吗
门铃
元件不要画在拐角处
这样画好吗
这样画好吗
门铃
整个电路图最好呈长方 形，有棱有角，导线要 这样画好吗 横平竖直
光能
声 能
√
√
名称
用途
电源类型 交流电 直流电
电能转化成其它能量形 式
内能 机械能
光 能
声 能
电熨斗 熨烫衣物 √
√
名 称
电灯
用 电源类型 电能转化成其他能量形式
途
交流 电
电池
内能
机械能
光能
声能
照
明√
√
√
收音机 收听
√
√
广播
电饭煲 煮饭 √
√
手电筒 照明
√√
√
二：电源
1、定义：是能持续提供电能的装置。 2、作用：电源是把其它形式的能转化 为电能的装置。
A
B
C
D
3、画出下面左图的电路图。
L1
L2
L1
L2
4、如图所示，电路中各元件符号分别 表示的元件名称是： A._电__阻______；B.__灯_泡_____； C._电__动__机____；D._交__叉__相_连__接__导__线_； E.__开__关_____；F._电__源______。
电路的三种状态
通路
接通的电路
电路中有电流,小灯泡 发光
断路
断开的电路（断 开指断开开关、导 线松脱、电灯等烧 坏……等）
电路无电流
短路
用导线把电源两极直 接连接起来，
电路会有很大的电 流，可能把电源烧坏，
这种情况是绝对不 允许的。
四、电路图
用电路元件符号表示元件实物连接的图叫电路图
要求：
1.合理安排电路元件的符号,尽可能地使元件符号 均匀分布在电路图中,使画成的电路图清楚美观.
活动1：观察手电筒
手电筒 电池： 灯泡： 按钮：
金属外壳： 金 属 条：
电源 用电器 开关
导线
三、电路
1、用导线把电源、用电器、开关连 接起来组成的电流路径。
电路中各元件的作用
(1)用电器：消耗电能 的设备,工作时，将电能 转化成其他形式的能。
(3)开关：控制 电路的通断.
(2)电源：提供电 能的设备,
√
名称
用途
电源类型
交流 直流 电电
电能转化成其它能量形 式
内能
机械 能
光 能
声能
电饭
锅 加热煮 饭 √
√
名称 用途 手电 筒 照明
电源类型
交流 直流 电电
电能转化成其它能量 形式
内 机械 光 声 能 能 能能
√√
√
名称
电风 扇
用途 扇风
电源类型
交流 直流 电电
电能转化成其它能量形 式
内能
机械 能
直流电源：干电池、蓄电池等 3、电源的分类：
交流电源：发电机、照明用电
等
干电池 工作时，将（化学能）能转化为（ 电能 ）。
碳棒是电源的正极， 锌筒是电源的负极。
蓄电池 工作时，将（化学能）能转化为（ 电能 ）。
发电机 工作时，将（机械能）能转化为（ 电能 ）。
太阳能电池 工作时，将（太阳能）能转化为（ 电能 ）。

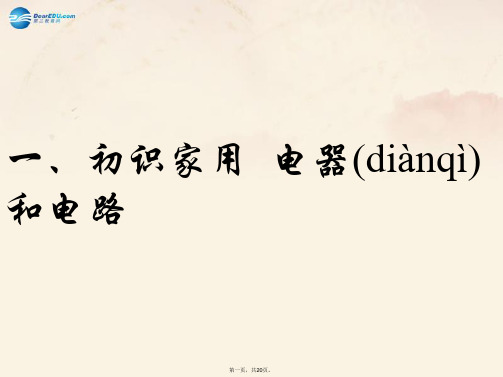

第十三章 电路初探 13.1 初识家用电器和电路
一：家用电器
家用电器是把电能转化为其他形式能 量的一种装置
名称 用途
电灯 照明
电源类型
交流 直流 电电
√
电能转化成其它能量 形式
内 机械 光 声 能 能 能能
√
√
名称
用途
电源类型
交流 直流 电电
收音
机 收听广播
√
电能转化成其它能量 形式
内 机械 光 声 能 能 能能
两盏灯均发光，可以拆除导线____a_____。
7、如图所示，电路中：1、2、3、4为
四个接线柱，现用导线连接接线柱： (1)只让L1发光的连接办法是_连__接__1_与_，3 (2)只让L2发光的连接办法是 _连__接__1_与__4_，__2_与__3____， (3)直接相连_3_与__4__是绝不允许的．
