第一节《初识家用电器和电路》同步练习(苏科版初三上)

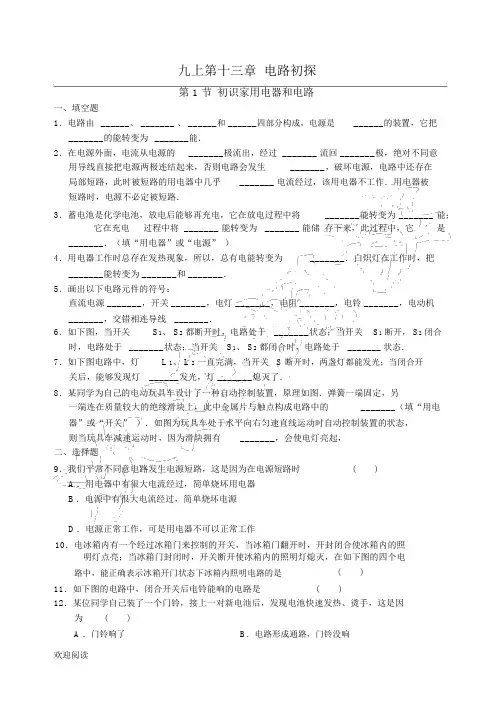

九上第十三章电路初探第 1 节初识家用电器和电路一、填空题1．电路由______、 _______ 、 ______和 ______四部分构成，电源是______的装置，它把_______的能转变为_______能．2．在电源外面，电流从电源的_______极流出，经过 _______ 流回 _______极，绝对不同意用导线直接把电源两极连结起来，否则电路会发生_______，破坏电源，电路中还存在局部短路，此时被短路的用电器中几乎_______ 电流经过，该用电器不工作．用电器被短路时，电源不必定被短路．3．蓄电池是化学电池，放电后能够再充电，它在放电过程中将 _______能转变为 _______ 能；它在充电过程中将 _______ 能转变为 _______ 能储存下来，此过程中，它是_______．（填“用电器”或“电源”）4．用电器工作时总存在发热现象，所以，总有电能转变为_______．白炽灯在工作时，把_______能转变为 _______和 _______．5．画出以下电路元件的符号：直流电源 _______，开关 _______，电灯 _______，电阻 _______，电铃 _______，电动机_______，交错相连导线_______．6．如下图，当开关S1、 S2都断开时，电路处于_______状态；当开关S1断开， S2闭合时，电路处于_______状态；当开关S1、 S2都闭合时，电路处于_______ 状态．7．如下图电路中，灯L 1、 L 2一直完满，当开关S 断开时，两盏灯都能发光；当闭合开关后，能够发现灯______发光，灯 _______熄灭了．8．某同学为自己的电动玩具车设计了一种自动控制装置，原理如图．弹簧一端固定，另一端连在质量较大的绝缘滑块上，此中金属片与触点构成电路中的_______（填“用电器”或“开关” ）．如图为玩具车处于水平向右匀速直线运动时自动控制装置的状态，则当玩具车减速运动时，因为滑块拥有_______，会使电灯亮起，二、选择题9．我们平常不同意电路发生电源短路，这是因为在电源短路时() A．用电器中有很大电流经过，简单烧坏用电器B．电源中有很大电流经过，简单烧坏电源D．电源正常工作，可是用电器不可以正常工作10．电冰箱内有一个经过冰箱门来控制的开关，当冰箱门翻开时，开封闭合使冰箱内的照明灯点亮；当冰箱门封闭时，开关断开使冰箱内的照明灯熄灭，在如下图的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是()11．如下图的电路中，闭合开关后电铃能响的电路是()12．某位同学自己装了一个门铃，接上一对新电池后，发现电池快速发热、烫手，这是因为()A ．门铃响了B．电路形成通路，门铃没响C．电路出现短路D．电路出现断路13．在上题中，过了几分钟，这位同学检查电池能否有问题，取下那对电池，装下手电筒，一按开关 ()A ．电筒射出很强的光，但一会儿熄灭了B ．电筒射出光亮的光来C．电筒基本不发出光 D ．没法确立14．如下图，开关 S 闭合时，可能发生的现象是()A ．L 1发光、 L2不发光B．L1被烧坏C．L 2被烧坏D．电池被烧坏15．在如下图的各电路中，开关S 闭合后，小灯泡L 1、 L 2都能发光的是() 16．在如下图的电路中，开关S 分别与1、 2、3 三个固定触点相接触，则() A．当 S与 1 相接触时， A 灯亮， B 灯不亮B．当 S与 3相接触时， B 灯亮， A 灯不亮C．当 S与 2相接触时， A 、 B 灯都亮D．当 S 与 2 相接触时， A、B 灯都不亮三、简答题17．在虚线框中画出实物电路相对应的电路图．18．野营时，小红携带的手电筒不发光了，请你帮助她找出原由．(1)请依据手电筒的构造表示图，将电路图补画完好．(2)写出手电筒不发光的三种可能原由：①____________；② ______________；③ _____________．19．如下图的电路图中，1、2、 3 地点是一个电源和两个开关，电流方向如图中箭头所示，当开封闭合后，灯L1和 L2都能正常发光，请在1、 2、 3 地点填入适合的电学元件．20．依据图甲中的电路图，将图乙中的元件连成电路（元件地点不动）．21．图中的开关叫单刀双掷开关，当把闸刀向左侧按下时，a、b 两个接线柱是接通的，b、c 是断开的；当把闸刀向右侧按下时，b、c 两个接线柱是接通的，a、b 是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左侧按下时，红灯亮、绿灯熄；使闸刀向右侧按下时，绿灯亮、红灯熄，画出连结图．参照答案1．电源用电器开关导线能连续供电（能量转变）其余形式电2．正用电器负短路没有3．化学电电化学用电器4．内能电光能内能5．6．断路通路短路7．L2L18．开关惯性9． B10． C11． C12． C13．C 14． D 15． D 16．C17．18． (1)略（小灯泡与电源符号可对换）(2)①灯泡的灯丝断了②开关处接触不良③电池没电了19． 1 地点是电源且正极在上， 2、 3 地点均是开关．20．21．。

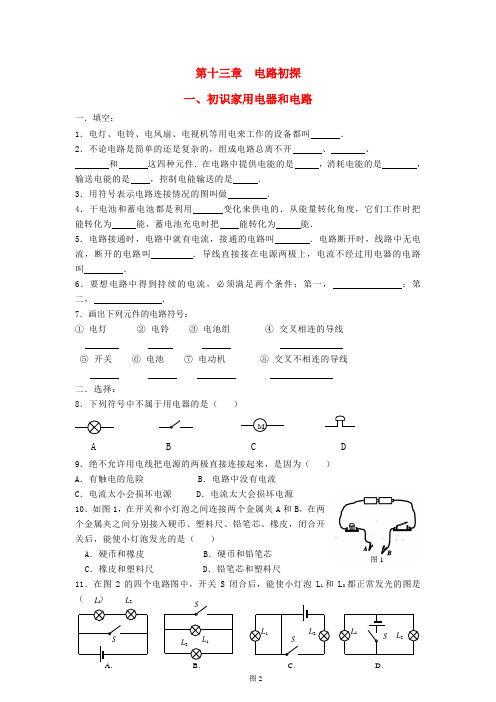

第十三章 电路初探一、初识家用电器和电路一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 ．2．不论电路是简单的还是复杂的，组成电路总离不开 、 、 和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ．3．用符号表示电路连接情况的图叫做 ．4．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．5．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．6．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ．7．画出下列元件的电路符号：① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线二．选择：8．下列符号中不属于用电器的是（ ）9．绝不允许用电线把电源的两极直接连接起来，是因为（ ）A ．有触电的危险B ．电路中没有电流C ．电流太小会损坏电源D ．电流太大会损坏电源10．如图1，在开关和小灯泡之间连接两个金属夹A 和B ，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ）A ．硬币和橡皮B ．硬币和铅笔芯C ．橡皮和塑料尺D ．铅笔芯和塑料尺11．在图2的四个电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是 （ ） L 1L 2 B ． C ． D ．图2图1 A B C D三．实验与设计：12．指出下列电路图的错误：① ② ③13．请画出如图3的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．初识家用电器和电路一．填空：1．用电器 2．电源 开关 导线 用电器 电源 用电器 导线 开关3．电路图 4．化学 化学 电 电 化学 5．通路 断路 短路6．要有电源 电路必须是通路 7．略二．选择：8．B 9．D 10．B 11．D 图3图4三．实验与设计：12．无电源电池连接错误闭合开关将短路13．略 14．略。

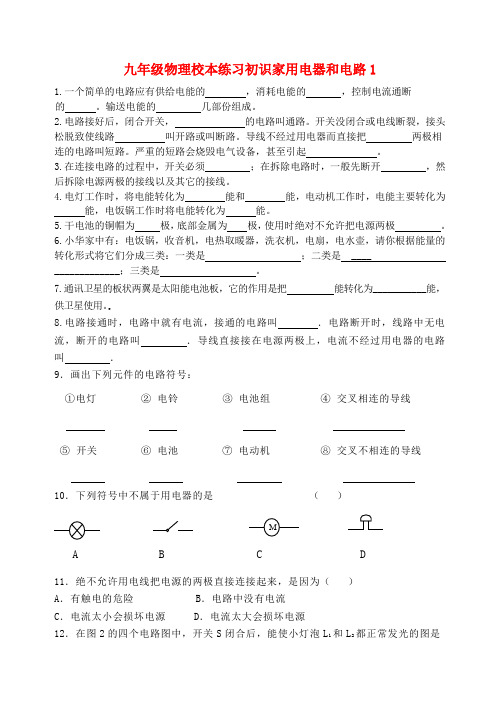

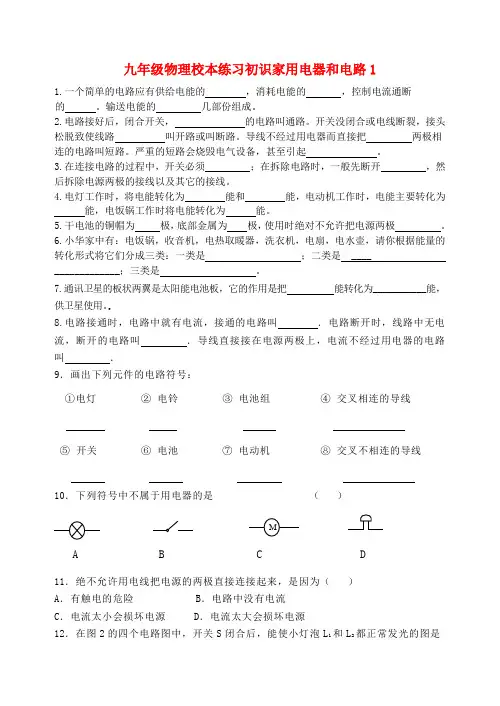

九年级物理校本练习初识家用电器和电路11.一个简单的电路应有供给电能的 ，消耗电能的 ，控制电流通断的 。

输送电能的 几部份组成。

2.电路接好后，闭合开关， 的电路叫通路。

开关没闭合或电线断裂，接头松脱致使线路 叫开路或叫断路。

导线不经过用电器而直接把 两极相连的电路叫短路。

严重的短路会烧毁电气设备，甚至引起 。

3.在连接电路的过程中，开关必须 ；在拆除电路时，一般先断开 ，然后拆除电源两极的接线以及其它的接线。

4.电灯工作时，将电能转化为 能和 能，电动机工作时，电能主要转化为 能，电饭锅工作时将电能转化为 能。

5.干电池的铜帽为 极，底部金属为 极，使用时绝对不允许把电源两极 。

6.小华家中有：电饭锅，收音机，电热取暖器，洗衣机，电扇，电水壶，请你根据能量的转化形式将它们分成三类：一类是 ；二类是 ____ _____________；三类是 。

7.通讯卫星的板状两翼是太阳能电池板，它的作用是把 能转化为___________能，供卫星使用。

．8.电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．9．画出下列元件的电路符号：①电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线10．下列符号中不属于用电器的是 （ ）11．绝不允许用电线把电源的两极直接连接起来，是因为（）A ．有触电的危险B ．电路中没有电流C．电流太小会损坏电源 D ．电流太大会损坏电源12．在图2的四个电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是A B C D13．指出下列电路图的错误：① ② ③14．请画出如图3的实物电路的电路图．15．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．16.在一本有关用电常识的书中，列出了白炽灯(普通家用电灯)的常见从电路的组成来看，上述故障现象的可能原因可概括成一个原因，你想想这个原因是什么? 图3图4 L 1 L 2 B ． C ． D ． 图2。

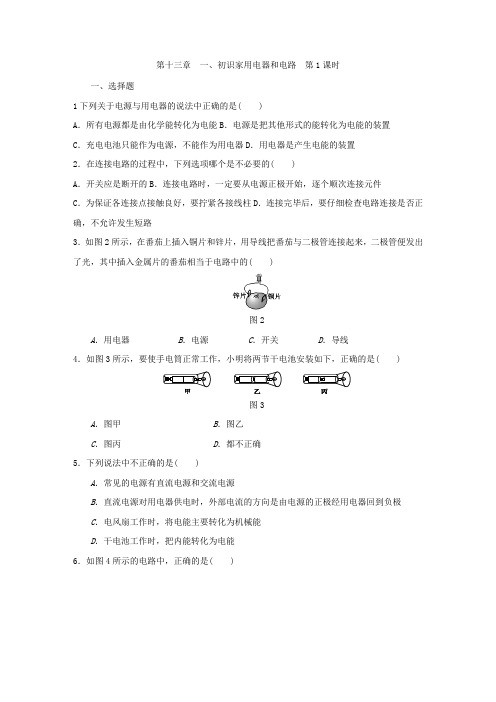

第十三章一、初识家用电器和电路第1课时一、选择题1下列关于电源与用电器的说法中正确的是( )A．所有电源都是由化学能转化为电能B．电源是把其他形式的能转化为电能的装置C．充电电池只能作为电源，不能作为用电器D．用电器是产生电能的装置2．在连接电路的过程中，下列选项哪个是不必要的( )A．开关应是断开的B．连接电路时，一定要从电源正极开始，逐个顺次连接元件C．为保证各连接点接触良好，要拧紧各接线柱D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路3．如图2所示，在番茄上插入铜片和锌片，用导线把番茄与二极管连接起来，二极管便发出了光，其中插入金属片的番茄相当于电路中的( )图2A．用电器B．电源C．开关D．导线4．如图3所示，要使手电筒正常工作，小明将两节干电池安装如下，正确的是( )图3A．图甲B．图乙C．图丙D．都不正确5．下列说法中不正确的是( )A．常见的电源有直流电源和交流电源B．直流电源对用电器供电时，外部电流的方向是由电源的正极经用电器回到负极C．电风扇工作时，将电能主要转化为机械能D．干电池工作时，把内能转化为电能6．如图4所示的电路中，正确的是( )图47．如图5所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是( )图5A．实验时干电池的正极与正极相连B．用普通纸代替铝箔纸也能燃烧C．实验中铝箔纸没有发生化学变化D．该实验能说明短路带来的危害8．如图6所示为一个小灯泡的实物电路，存在的接线故障是( )图6A．电源短路B．小灯泡断路C．开关短路D．小灯泡短路9．下列说法中正确的是( )A．开关闭合的电路一定是通路B．导线内部断裂时会发生短路C．电路发生断路时电流很大会造成事故D．电路中连接的导线松脱会发生断路10．小灯泡的结构如图7所示，按图8中的连接能让完好的灯泡点亮的是( )图7图8二、填空题11．下列器件中，属于电源的是____________；属于用电器的是_______________．(填字母)A．拉线开关B．电风扇C．电脑D．干电池E．导线F．电视机G．发电机H．灯泡I．电动机J．空调K．汽油机L．洗衣机M．空气开关N．柴油机O．蓄电池12．电路中提供电能的是________，消耗电能的是________，输送电能的是________，控制输送电能的是________．形成持续电流的条件是_______________________________．13．简单电路是由电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的__________；充电宝给手机充电时，充电宝相当于简单电路中的__________．14．补全下列连接电路时的注意事项：(1)开关必须先________．(2)从电源正极(或负极)出发，按一定顺序连接各个器件，防止出现短路或者断路．(3)连接线应______时针绕在接线柱上，并旋紧螺母．图9甲、乙中正确的是________(选填“甲”或“乙”)．图9(4)电路连接好后，必须检查电路无误后，再闭合开关．(5)电源的两极绝不允许以任何方式直接相连，以免造成电源________，损坏电源．(6)实验结束，应及时切断电源，拆下导线，整理好实验器材．15．如图10所示电路：图10(1)当S1和S2都断开时，称为________路．(2)当S1和S2都闭合时，称为________路．(3)当S1闭合、S2断开时，称为________路．16．如图11所示，电扇中有一自动断电的安全装置，当电扇倾倒时，它________电路；直立时，它________电路．(均选填“断开”或“闭合”)图11三、简答题17．如图12所示的电路均出现了短路现象，如果让你只移动或去掉一根导线，把电路修改成一个正确的电路，你该怎么办呢？图1218．电源有两个极，一个正极、一个负极．电源的作用是在电源内部不断地使正极聚集正电荷，以持续对外供电．如图13所示，把小灯泡与干电池连接起来，闭合开关，小灯泡就持续发光(箭头表示电流方向)．由图可知，在电源外部，电流的方向是从________流向________，那么，根据物理学中关于电流方向的规定，在电池的内部，电流的方向是从________流向________．(均选填“正极”或“负极”)图13答案1．B 2．B3．B 4．B5．D 6.D 7．D8．C 9．D10.B11．D、G、O B、C、F、H、I、J、L12．电源用电器导线开关电路中有电源且电路为通路13．用电器电源14．(1)断开(3)顺甲(5)短路15．(1)断(2)短(3)通16．断开闭合[解析] 题图中两根导线通过铜球和导体棒连接．当电扇倾倒时，铜球处断开，电路处于断开状态，电路是断路．直立时，铜球处连通，电路处处连通，电路处于闭合状态．17．图甲中去掉开关左侧与电源负极之间的那根导线；图乙中将开关左侧与电源负极之间的导线改接成电源负极到灯泡左端．18．正极负极负极正极。

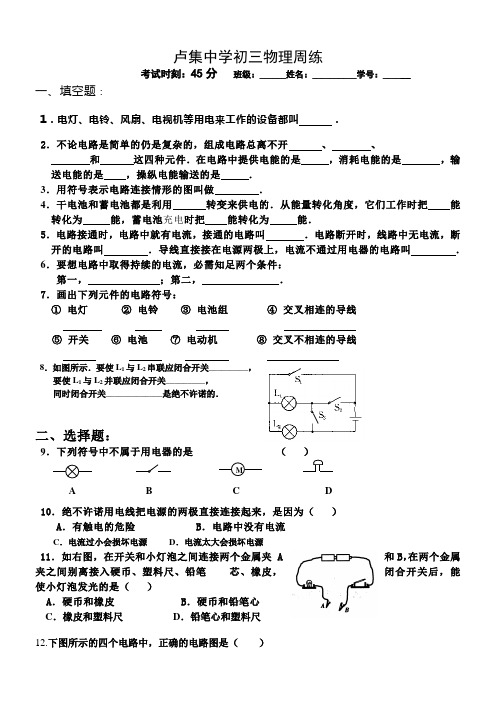

卢集中学初三物理周练考试时刻：45分班级：______姓名：__________学号：______一、填空题：1．电灯、电铃、风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的仍是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，操纵电能输送的是．3．用符号表示电路连接情形的图叫做．4．干电池和蓄电池都是利用转变来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不通过用电器的电路叫．6．要想电路中取得持续的电流，必需知足两个条件：第一，；第二，．7．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线8．如图所示．要使L1与L2串联应闭合开关_________，要使L1与L2并联应闭合开关_________，同时闭合开关_____________是绝不许诺的．二、选择题：9．下列符号中不属于用电器的是（）MA B C D10．绝不许诺用电线把电源的两极直接连接起来，是因为（）A．有触电的危险 B．电路中没有电流C．电流过小会损坏电源D．电流太大会损坏电源11．如右图，在开关和小灯泡之间连接两个金属夹 A 和B，在两个金属夹之间别离接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮 B．硬币和铅笔心C．橡皮和塑料尺D．铅笔心和塑料尺12.下图所示的四个电路中，正确的电路图是（）13. 如图所示，有一个小电动机模型和一盏电灯，当开关 S 闭合后，则（ )A ．电动机转动，灯不亮B ．电动机转动，灯也亮C ．电动机不转动，灯亮D ．电动机不转，灯也不亮14．如图所示，当开关闭合时，发生的现象是 （ ） ⑴灯正常发光 ⑵灯不亮 ⑶电源会被烧坏 ⑷灯会被烧坏A ．⑴B ．⑵C ．⑶和⑷D ．⑵和⑶15．在下面的四个电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是 （ ）16．在下图的四个电路中，可不能造成电源短路的是 （ ）三、作图与简答17．指出下列电路图的错误：L 1L 2SL 1 L 2 SL 1L 2SL 1L 2S B ． C ． D.①②③18．请画出右图的实物电路的电路图．19.请按下图所示的电路连接情形，在方框内画出对应的电路图20．由实物图画电路图S1S2L2L1S1S2LL121．找一只手电简来看一看它的构造，了解电池、灯泡、开关是如何连接起来的？一样手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么方法来连接电池和灯泡？试着画出图4中手电筒的电路图．图4。

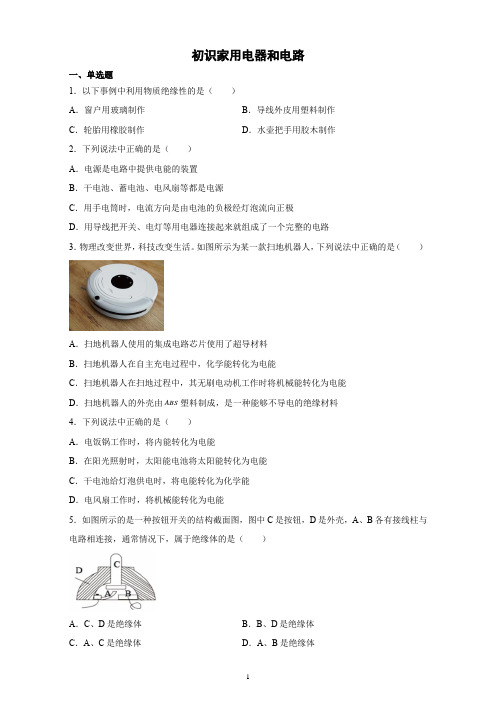

初识家用电器和电路一、单选题1．以下事例中利用物质绝缘性的是（）A．窗户用玻璃制作B．导线外皮用塑料制作C．轮胎用橡胶制作D．水壶把手用胶木制作2．下列说法中正确的是（）A．电源是电路中提供电能的装置B．干电池、蓄电池、电风扇等都是电源C．用手电筒时，电流方向是由电池的负极经灯泡流向正极D．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路3．物理改变世界，科技改变生活。

如图所示为某一款扫地机器人，下列说法中正确的是（）A．扫地机器人使用的集成电路芯片使用了超导材料B．扫地机器人在自主充电过程中，化学能转化为电能C．扫地机器人在扫地过程中，其无刷电动机工作时将机械能转化为电能D．扫地机器人的外壳由ABS塑料制成，是一种能够不导电的绝缘材料4．下列说法中正确的是（）A．电饭锅工作时，将内能转化为电能B．在阳光照射时，太阳能电池将太阳能转化为电能C．干电池给灯泡供电时，将电能转化为化学能D．电风扇工作时，将机械能转化为电能5．如图所示的是一种按钮开关的结构截面图，图中C是按钮，D是外壳，A、B各有接线柱与电路相连接，通常情况下，属于绝缘体的是（）A．C、D是绝缘体B．B、D是绝缘体C．A、C是绝缘体D．A、B是绝缘体6．小灯泡的结构如图所示，按下图的连接方式能够让小灯泡发光的是（）A．B．C．D．7．下列用品中，通常情况下属于导体的是（）A．橡皮B．铅笔芯C．玻璃D．陶瓷8．为了形象、简单地表示实际电路的情况，我们常用规定的符号表示电源、开关、用电器等电路元件。

下图中的规定符号与所表示的实物不一致的是（）A．干电池B．开关C．电动机D．插座9．画电路图时，如图所示符号表示（）A．开关B．导线C．电池D．灯泡10．有一种新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电。

下列有关说法正确的是（）A．给充电宝充电时，充电宝相当于电源B．太阳能电池可以把太阳能转化为电能C．给手机充电时将化学能转化为电能D．LED指示灯是由超导材料制成的11．塑料外壳的手电筒的构造如图所示，手电筒内装了两节新干电池，关于手电筒的电路，下列说法正确的是（）A．金属弹簧不属于电路的一部分B．灯泡发光时是通路C．灯泡发光时，电能转化为化学能D．电路中电流是由正电荷定向移动形成的12．只有把宾馆的房卡插入房间里的通电槽中，房间内的灯和插座才能有电。

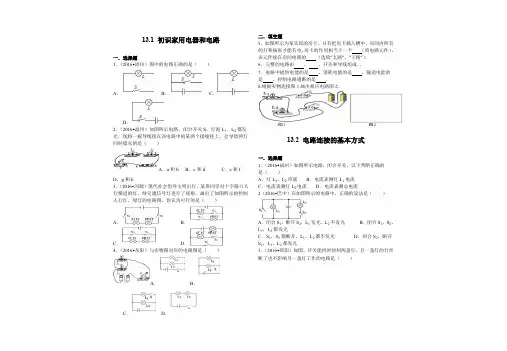

13.1 初识家用电器和电路一．选择题1．（2016•漳州）图中的电路正确的是（）A．B．C．D．2．（2016•温州）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和b B．c和d C．e和fD．g和h3．（2016•河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．4．（2016•岳阳）与实物图对应的电路图是（）A．B．C．D．二．填空题5．如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个（填电路元件），该元件接在房间电路的（选填“支路”、“干路”）．6．完整的电路由、、开关和导线组成．．7．电路中提供电能的是，消耗电能的是，输送电能的是，控制电路通断的是．8.根据实物连接图1画出相应电路图2．13.2 电路连接的基本方式一．选择题1．（2016•福州）如图所示电路，闭合开关，以下判断正确的是（）A．灯L1、L2串联B．电流表测灯L1电流C．电流表测灯L2电流D．电流表测总电流2（2016•巴中）在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光3．（2016•邵阳）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）A．B．C．D．4．（2016•哈尔滨）如图关于仪表的正确使用和电路常规连接正确的是（）A．电流表接电源B．电压表接电源C．导线接电源D．家用电器接电源二．填空题5．（2016•钦州）在如图所示的电路中，开关S闭合时，电灯L1和L2是联的，断开开关S，电流表的示数（选填“变大”、“变小”或“不变”）．6．（2016•江西）串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是联的，教室里的吊扇调速器与吊扇之间是联的．7．如图所示的电路中，要使灯L1、L2串联，则应闭合开关；要使L1、L2并联，则应闭合开关．8．在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是．三．作图题9（2016•北海）请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．10．用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．。

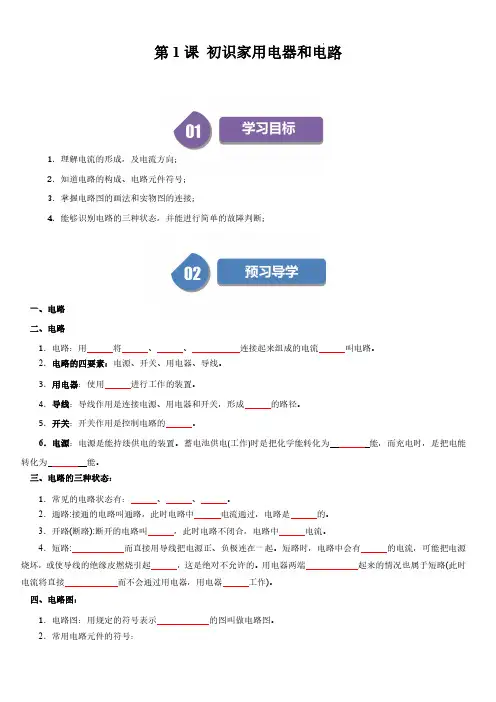

第1课初识家用电器和电路1．理解电流的形成，及电流方向；2．知道电路的构成、电路元件符号；3．掌握电路图的画法和实物图的连接；4．能够识别电路的三种状态，并能进行简单的故障判断；一、电路二、电路1．电路：用将、、连接起来组成的电流叫电路。

2．电路的四要素：电源、开关、用电器、导线。

3．用电器：使用进行工作的装置。

4．导线：导线作用是连接电源、用电器和开关，形成的路径。

5．开关：开关作用是控制电路的。

6．电源：电源是能持续供电的装置。

蓄电池供电(工作)时是把化学能转化为能，而充电时，是把电能转化为能。

三、电路的三种状态：1．常见的电路状态有：、、。

2．通路:接通的电路叫通路，此时电路中电流通过，电路是的。

3．开路(断路):断开的电路叫，此时电路不闭合，电路中电流。

4．短路:而直接用导线把电源正、负极连在一起。

短路时，电路中会有的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起，这是绝对不允许的。

用电器两端起来的情况也属于短路(此时电流将直接而不会通过用电器，用电器工作)。

四、电路图：1．电路图：用规定的符号表示的图叫做电路图。

2．常用电路元件的符号：符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极)电池○A电流表电池组○V电压表开关电阻○×小灯泡滑动变阻器知识点一：电源、用电器、开关1．定义：使用电能进行工作的装置。

2．通电工作时将电能转化为其它形式的能。

3．开关：控制电路的通断。

4．导线：连接电路，输送电能。

5．电路组成：②用电器：用电来工作的设备。

工作时：将电能→其他形式的能。

③开关：控制电路的通断。

④导线：输送电能。

【探究重点】1．电路中有电源不一定有电流，电路中有电流则电路中一定有电源。

即电源是产生电流的原因。

2．判断蓄电池是属于用电器，还是属于电源，也可以根据其能量的转化情况来判断。

供电时，化学能转化为电能，属电源；充电时，电能转化为化学能，属用电器。

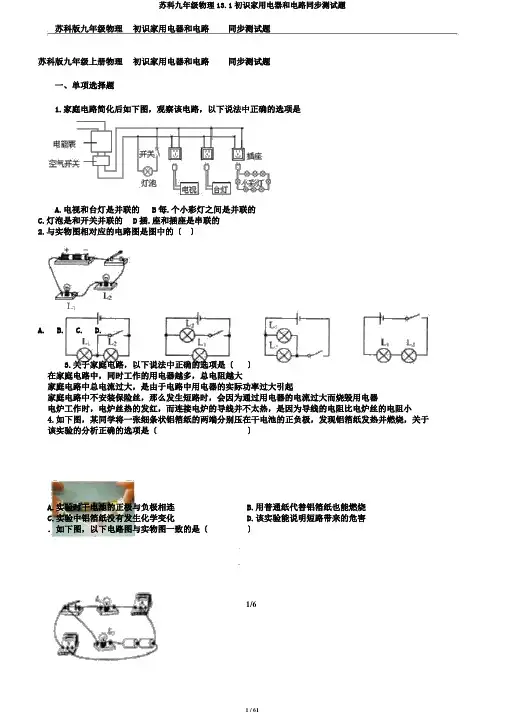

苏科版九年级物理初识家用电器和电路同步测试题苏科版九年级上册物理初识家用电器和电路同步测试题一、单项选择题1.家庭电路简化后如下图，观察该电路，以下说法中正确的选项是A.电视和台灯是并联的B每.个小彩灯之间是并联的C.灯泡是和开关并联的D插.座和插座是串联的2.与实物图相对应的电路图是图中的〔〕A. B. C. D.3.关于家庭电路，以下说法中正确的选项是〔〕在家庭电路中，同时工作的用电器越多，总电阻越大家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电阻比电炉丝的电阻小4.如下图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的选项是〔〕A.实验时干电池的正极与负极相连B.用普通纸代替铝箔纸也能燃烧C.实验中铝箔纸没有发生化学变化D.该实验能说明短路带来的危害．如下图，以下电路图与实物图一致的是〔〕1/6苏科版九年级物理初识家用电器和电路同步测试题A.B.C.D.6.如下图，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触d、c两点时，两灯都不亮；接触c、b两点时，两灯还不亮；接触b、a两点时，有灯亮了，那么〔〕A.开关S断路B灯.L1断路C灯.L2短路D灯.L2断路7.在家庭电路中，以下说法正确的选项是〔〕灯与控制它的开关是并联的电路中电流过大的原因之一是使用的电器总功率过大使用测电笔时，不能用手接触到笔尾的金属体增加大功率用电器时，只需换上足够粗的保险丝即可8.以下图形是家庭电路的连接，其中完全正确的选项是〔〕A. B. C. D.B.二、多项选择题9.以下说法中正确的选项是〔〕A.我国家庭电路的电压值为220V家庭电路中开关与其所控制的用电器是并联的家庭电路中，同时工作的用电器越多，总电阻越大家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大2/6苏科版九年级物理初识家用电器和电路同步测试题10.如图，L1、L2都能正常工作，那么以下说法正确的选项是〔〕A.甲为电流表，乙为电压表B.甲乙都为电压表、L并联 D.L、L串联1212三、填空题11.现在许多宾馆都利用房卡取电，如下图：房卡的作用相当于家庭电路中的________，房间内各用电器及插座之间应________联．12.在如下图的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，那么电路中________是电流表，________是电压表；假设L1与L2并联，那么电路中________是电流表，________是电压表．13.电路由这些局部组成：________、________、________和导线等．14.电路的状态包括________、________、________．15.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该________(选填“串联〞或“并联〞)后接在电路中，控制用电器的开关要连接在________(选填“火线〞或“零线〞)和用电器之间。

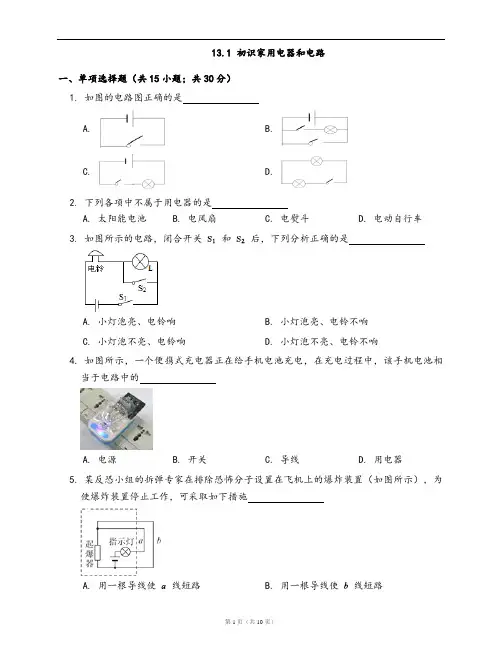

13.1 初识家用电器和电路一、单项选择题（共15小题；共30分）1. 如图的电路图正确的是A. B.C. D.2. 下列各项中不属于用电器的是A. 太阳能电池B. 电风扇C. 电熨斗D. 电动自行车3. 如图所示的电路，闭合开关和后，下列分析正确的是A. 小灯泡亮、电铃响B. 小灯泡亮、电铃不响C. 小灯泡不亮、电铃响D. 小灯泡不亮、电铃不响4. 如图所示，一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的A. 电源B. 开关C. 导线D. 用电器5. 某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装置停止工作，可采取如下措施A. 用一根导线使线短路B. 用一根导线使线短路第1页（共10 页）C. 剪断线D. 剪断线6. 如图所示电路中，在开关闭合后A. 变亮，不亮B. 、都不亮C.不亮，变亮 D. 、都变亮7. 图中的个元件符号分别表示A. 二极管、电动机、电阻、交叉相连的导线B. 发光二极管、电阻表、滑动变阻器、交叉不相连的导线C. 发光二极管、电动机、滑动变阻器、交叉不相连的导线D. 发电机、电动机、滑动变阻器、交叉相连的导线8. 当闭合开关时，则A. 灯和都亮B. 灯不亮，灯亮C. 灯亮，灯不亮D. 灯和都不亮9. 小明发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用插卡贴在面板上不插入，看能否通电；③将专用插卡插入，看能否通电。

其中可行的方法是A. ①②③B. ②③C. ①③D. ①②第1页（共10 页）。
