数字多用表校准规范
- 格式:docx
- 大小:37.13 KB
- 文档页数:2
浅谈数字万用表的自动检测与校准摘要:根据便携式数字万用表的技术特性,结合基层站段的实际使用情况,制定其检测方法和校准规范,以确保量值传递和溯源工作准确可靠,检测校准工作有据可依,有助于基层站段开展相关项目的计量检测工作,同时也加强了基层的计量管理工作。
关键词:便携式;数字万用表;检测方法;校准规范1概述由于智能仪器、仪表在测量中的广泛应用,使计量检定测试自动化成为可能。
数字电压表、数字万用表大多数具有自动校准(CAL)、自动测量功能。
如使用较多的SOLARTRON7150/7151、FLUKE8840A等,都带有IEEE488标准接口。
可以与带有IEEE488接口控制器和标准相连,实现程控校准、检定、测试。
为了使校准、检定、测试数字电压表、数字万用表实现自动化。
随着电子技术和计算机技术的发展,智能化高精度的数字万用表日益增多。
如美国HP公司的3455A、3456A,FLUKE 公司的8505A、8606 A、8840A型,英国DATRON公司的1071、1081型,SCHLUMBRGER公司的7065、7075、70 7 1、7081型等等。
它们多用做标准表或精密测量。
其特点是:准确度高(一般为0.005 一0.0005%)、分辨率高,测量范围宽、并带有IEEE -488 或RS-232 C接,是智能化可程控仪表。
因此做好这些仪表的检定十分必要。
随着微处理器的发展,涌现出所功能可程控校正器(标准的电源),如美国FLUKE公司的5700、5440、5200、5100或英国DATRON公司的4708、4707、4200、4000等,这些仪器具有宽量程,高准确度,高线性度,可以自校和误差可调等优点。
通过和计算机的密切配合可构成多功能测量和自校准的统一整体。
用它来检定智能化数字万用表,操作方便,工作稳定,准确度也较高。
2 校准的目的和意义电压、电流、电阻是最基本的电学参量,也是各个行业和部门在现场实际应用中需要经常检测校验的基本量值。
1 . Purpose
目的
由公司使用的万用表校准、保养仪器,以确保結果的一致性、可靠性,促使本公司测量仪器规范器能有效的使用,并有效的管理适用范围
适用于Sonim公司内部校准数字万用表
3.Definition 定义
标准万用表:经过国家认可有资质校正后合格的数字万用表
待校万用表:公司内部使用符合国家计量法规定可以企业内部校准的万用表,
附属仪器:校准附属的设备仪表,在校准不起精度物品
4,RESPONSIBILITIES AND ROLES职责和角色
品质部:
监督校准工作;不定期巡检校准,发现过期或没有校准仪器,及时处理校准仪器发生异常时及时评估处理
使用部门:仪表使用部门,需要根据校准通知,及时送校准仪表
; 工程校准人员,依据国家相关标准和本校准指引实施仪器校准
5.procedure
5,1,校准项目
直流电压: 1v, 3v, 5v,8v 12v 交流电压:220v
电阻:10Ω,100Ω,1kΩ,10kΩ,100kΩ, 1MΩ,10MΩ
直流电流;,,,1A,2A,
示值误差数字万用表不超过±1%
接线图:
实验室环境要求:温度是22±3℃湿度50±10%
6 :相关记录
万用表校准记录表,电子存档,保留两年
7参考文件
JJG 124-2005 电流表、电压表、功率表及电阻表(万用表检定规程参考)。
数字多用表(DMM) 内部校准规程QMS编号:EEO-003版本号:01通用电气公司医疗集团(中国)有限公司售后服务部2008年9月目录一、范围二、规范型引用文件三、技术要求四、内部校准条件五、内部校准项目和方法六、内部校准结果处理与校准周期七、附件一: 数字多用表内部校准证书数字多用表内部校准规程一、范围:本标准规定了数字多用表的技术要求、校准条件、校准项目和校准方法。
本标准适用于具有直流电压、直流电流、交流电压、交流电流、直流电阻测量功能数字多用表(以下简称DMM)的内部校准。
二、规范性引用文件:JJF 1059-1999 测量不确定度评定与表示JJG 315-1983 直流数字电压表检定规程JJG 598-1989 直流数字电流表检定规程JJG 724-1991 直流数字欧姆表检定规程DL/T 980-2005 数字多用表检定规程三、技术要求:1.测量范围:直流电压:(0~1000)V交流电压:(0~1000)V(40Hz~100kHz)直流电流:(0~10)A交流电流:(0~10)A(40Hz~100kHz)直流电阻:(0~100)M2. 外观与通电检查:DMM在正式校准之前应根据以下内容进行外观和通电检查、1)DMM外形结构完好,面板各种标记、读数显示、制造厂家、型号、编号等均有明确标记。
2)DMM的外壳、外露件不应损坏货脱落,端钮不应有碰伤或松动现象。
3)仪器附件、连接电缆应齐全,接口类型、供电电源电压、频率标志要正确无误。
4)DMM在对其主要指标进行校准前应在恒温室内放置24小时以上。
四、校准条件:1. 标准体要求:1)标准体各功能的扩展不确定度一般小于被检DMM各测量功能所允许误差的1/3。
2)标准体各功能的重复性应小于被检DMM各测量功能所允许误差的1/5~1/10。
3)标准体各功能(除直流电阻外)的调节细度应小于被检DMM允许误差的1/5~1/10。
4)标准体的灵敏度应为被检DMM允许误差的1/5~1/10。
JJG中华人民共和国国家计量检定规程JJG XXXX — XXXX数字多用表Digital Multimeter200X—XX—XX 发布 200X—XX—XX 实施国家质量监督检验检疫总局发布数字多用表检定规程Verification Regulationfor Digital Multimeter本检定规程经国家质量监督检验检疫总局于200X年XX月XX日批准,并自200X年XX月XX日起施行。
归口单位:全国电磁计量技术委员会主要起草单位:中国计量科学研究院参加起草单位:国防科工委电学计量一级站甘肃省计量研究院本规程委托全国电磁计量技术委员会负责解释JJG XXXX — XXXX本规程主要起草人:张力力(中国计量科学研究院)参加起草人:冯占岭(中国计量科学研究院)刘燕虹(国防科工委电学计量一级站)王平静(甘肃省计量研究院)JJG XXXX — XXXX目录1 范围( 1 )2 引用文献( 1 )3 主要术语和定义( 1 )4 数字仪表分类(5 )5 通用技术要求(7 )6 误差表达式(8 )7 检定的环境条件(9 )8 检定设备及要求(9 )9 检定项目和检定方法(10)10 其它主要电气指标的测试(27)11 检定结果处理和检定周期(33)附录 A DC-DVM传递系统图(36)附录 B DMM传递系统图(37)JJG XXXX-XXXX1 范围1.1 本检定规程规定了数字多用表的范围、主要术语和分类、技术要求、检定条件、检定项目、检定方法、检定结果的处理和检定周期等。
1.2 数字多用表(DMM)是可直接测量交直流电压、交直流电流、直流电阻或其它电参量,其功能可任意组合并以十进制数字显示被测量值的电测量仪器仪表。
1.3 本检定规程适用于新生产、新购置、使用中和修理后的数字多用表的检定。
本规程还适用于将一些物理量变换为直流电压、电流、电阻而进行数字测量的某些测量仪表以及模数变换器(ADC) 类似性能指标的检定。
数字万用表校准规范V1.0北京XXXX技术股份有限公司数字万用表校准规范文件编号:版本号:控制状态:发放编号:编制人:审核人:批准人:发布日期:2012年4月1日实施日期:2012年4月1日文档修订记录1.目的为了对本公司数字万用表进行内部校准,确保其准确度及适用性保持完好,特制定此规范。
2.适用范围本规范适用于本公司所有B类数字万用表的内部校准。
3.职责质量管理部:负责B类数字万用表的校准工作的组织、监督及检查;测量设备使用部门:负责本部门B类数字万用表的使用及定期校准。
4.校准条件4.1标准仪器:外校合格的高精度数字多用表;4.2校准环境:1)温度为(23±5)℃;湿度为(60±20) %RH;2)校准用电源电压:220V±3%,(50±2)Hz;3)周围无影响工作的电磁场干扰及机械振动等。
5.校准作业程序:5.1通用外观条件检查1)被检定的万用表不应有妨碍读数和影响正常工作的机械损伤,接线槽、接线柱、开关、旋钮等无松动,量程开关跳步清晰;2)通电进行一般性能应正常。
5.2技术指标1)直流电压相对误差:直流电压误差应小于±(0.5%Ux+4字);2)交流电压相对误差:交流电压误差应小于±(0.8%Ux+10字);3)直流电流相对误差:直流电流误差应小于±(1.0%Ix+10字);4)交流电流相对误差:交流电流误差应小于±(1.5%Ix+10字);5)电阻相对误差:电阻的误差应小于±(0.8%Rx+4字);6)电容相对误差:电容的误差应小于±(2.5%Cx+20字);5.3直流电压档校准1)先将被检数字万用表与可调电压源、基准表连接好,连接示意图如图1所示。
图1 交/直流电压校准连接图2)将可调电压源、基准表及被检定数字万用表均调至直流电压档,在被检定数字万用表量程内,调节可调电压源,选取五个(含)以上直流电压,分别从基准表与被检数字万用表读取数值,从基准表读取的数字作为标准值,从被检数字万用表读取的数值作为实测值,并将读取的数值记入《内校结果》中。

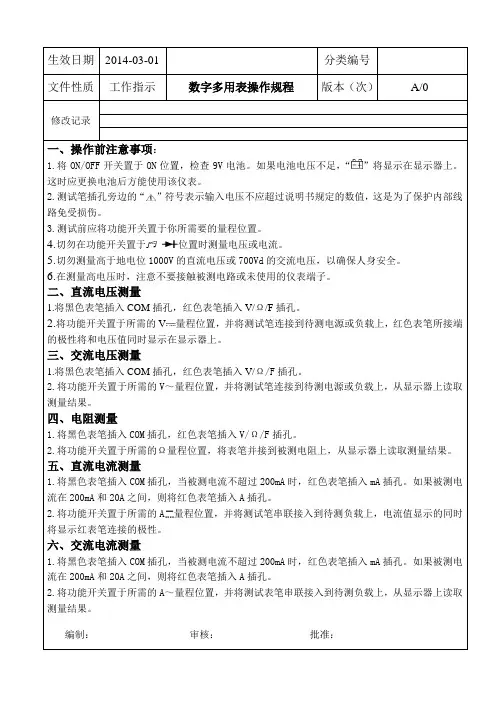

生效日期2014-03-01 分类编号文件性质工作指示数字多用表操作规程版本(次)A/0修改记录一、操作前注意事项:1.将ON/OFF开关置于ON位置,检查9V电池。
如果电池电压不足,“”将显示在显示器上。
这时应更换电池后方能使用该仪表。
2.测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值,这是为了保护内部线路免受损伤。
3.测试前应将功能开关置于你所需要的量程位置。
4.切勿在功能开关置于位置时测量电压或电流。
5.切勿测量高于地电位1000V的直流电压或700Vd的交流电压,以确保人身安全。
6.在测量高电压时,注意不要接触被测电路或未使用的仪表端子。
二、直流电压测量1.将黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
2.将功能开关置于所需的V量程位置,并将测试笔连接到待测电源或负载上,红色表笔所接端的极性将和电压值同时显示在显示器上。
三、交流电压测量1.将黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
2.将功能开关置于所需的V~量程位置,并将测试笔连接到待测电源或负载上,从显示器上读取测量结果。
四、电阻测量1.将黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
2.将功能开关置于所需的Ω量程位置,将表笔并接到被测电阻上,从显示器上读取测量结果。
五、直流电流测量1.将黑色表笔插入COM插孔,当被测电流不超过200mA时,红色表笔插入mA插孔。
如果被测电流在200mA和20A之间,则将红色表笔插入A插孔。
2.将功能开关置于所需的A量程位置,并将测试笔串联接入到待测负载上,电流值显示的同时将显示红表笔连接的极性。
六、交流电流测量1.将黑色表笔插入COM插孔,当被测电流不超过200mA时,红色表笔插入mA插孔。
如果被测电流在200mA和20A之间,则将红色表笔插入A插孔。
2.将功能开关置于所需的A~量程位置,并将测试表笔串联接入到待测负载上,从显示器上读取测量结果。
编制:审核:批准:。
数字多用表检定规程1. 引言数字多用表是一种常用的测试和测量仪器,广泛应用于电子、通信、电力等领域。
为了保证数字多用表的准确可靠性,需要进行定期的检定工作。
本文将介绍数字多用表的检定规程,包括检定准备工作、检定方法和检定结果的评定。
2. 检定准备工作2.1 确定检定周期根据国家标准和行业要求,确定数字多用表的检定周期。
一般情况下,检定周期为一年,但具体周期可以根据仪器的使用情况和重要性进行调整。
2.2 准备检定设备和标准器准备好用于检定的设备和标准器,包括标准电压源、标准电流源、标准电阻等。
这些设备和标准器应具备良好的稳定性和准确度。
2.3 检定环境准备确保检定环境符合标准要求,包括温度、湿度和电磁干扰等方面。
可以通过仪器的说明书获取相应的环境要求,必要时可以使用温湿度计和电磁干扰分析仪等设备进行检测。
3. 检定方法3.1 外观检查首先对数字多用表的外观进行检查,包括表壳、显示屏、按键等部分。
确认仪器的外观完好无损,并且按键操作灵敏可靠。
3.2 功能检查通过操作仪器的各个功能按钮,检查仪器的各项功能是否正常。
主要包括测量电压、电流、电阻和电容等功能。
同时,还需要测试仪器的报警功能和自动关机功能等。
3.3 校准检查在使用标准器进行校准前,需要先检查数字多用表的校准状态。
可以通过测量标准信号源的已知值,与数字多用表测量值进行比较,判断仪器的校准情况。
3.4 校准调整根据校准检查的结果,如果发现数字多用表存在误差,需要进行校准调整。
校准调整的具体方法根据仪器的型号和规格而定,一般需要通过按照说明书上的操作步骤进行调整。
3.5 不确定度评定在进行检定时,需要对检定结果的不确定度进行评定。
根据国家标准和行业规范,计算出数字多用表的测量不确定度,以确定检定结果的可靠度。
4. 检定结果的评定根据检定方法和不确定度评定的结果,对数字多用表的检定结果进行评定。
一般将检定结果分为合格和不合格两种情况,同时还可以提供数字多用表的精度等级。
数字多用表的准确度等级确定
1.数字多用表检定装置要求
对数字多用表进行检定时要求检定装置各功能的扩展不确定度(一般可取2倍的置信因子)小于被检数字多用表各测量功能所允许误差的1/3。
同时,检查装置各功能的重复性应小于被检数字多用表各测量功能所允许误差的1/5~1/10。
数字多用表检定操作时,检定装置各功能(除直流电阻外)的调整细度应小于被检数字多用表允许误差的1/5~1/10;稳定度小于被检数字多用表允许误差的1/5~1/10,并且检定装置的输出应能做到连续可调或可以通过外加设备(如计算机)进行调整。
为有效保证检定工作精确有效的进行,应尽可能带有微机掌握且具有IEEE-488或RS-232掌握的功能,便于误差调整;同时,装置检定装置的灵敏度应为被检数字多用表允许误差的1/5~1/10;再者,检定装置系统(包括测量线路)应有良好的屏蔽和接地措施,并远离强电、磁场以免外接干扰。
2.数字多用表精确度确定
对数字多用表进行检定定级可以对相应的各测量功能分别定级,并且定级的主要依据是以年稳定误差指标来划分。
将被检测数字多用表在标准条件下,经预热、预调(不校准),测试其年稳定误差。
该误差不应大于
a2和b2为被检表一年的误差系数,如被检表无一年的误差指标,可由检定机构按实测结果确定。
检定被测数字多用表的年稳定性后,再进行校准,并检定数字多用表各功能的基本误差,此误差小于:
满意以上规定的数字多用表可以根据检定误差限值要求对被测数字多用表的精确度等级进行确定。
数字多用表校准注意事项
詹志强;许朝晖
【期刊名称】《国外电子测量技术》
【年(卷),期】2004(23)3
【摘要】数字多用表由于准确度高 ,功能多而广泛使用。
在校准数字多用表时 ,如果有些步骤不太注意 ,就有可能造成计量误差。
本文对数字多用表校准过程中容易造成测量误差的地方进行了分析 ,并给出了具体解决方法。
【总页数】2页(P51-52)
【关键词】数字多用表;计量误差;校准;预热;零位修正
【作者】詹志强;许朝晖
【作者单位】上海市计量测试技术研究院
【正文语种】中文
【中图分类】TM932
【相关文献】
1.校准数字多用表注意事项及直流电压测量结果的不确定度评定 [J], 王海丽;王磊;郅红磊;许慧;刘继伟;骆琳
2.基于5730A多功能校准器的数字多用表自动校准系统 [J], 丁璇
3.用数字多用表3458A及732B等设备校准多功能校准仪5500A的探讨 [J], 郭彧琦;江传华
4.Fluke 5730A高精度多功能校准器在直流/低频测量领域提供当今世界上最准确的性能——新式校准器具有新式的全彩触摸屏,帮助用户快速地校准各种各样的数
字多用表 [J],
5.Fluke 5730A高精度多功能校准器在直流/低频测量领域提供当今最准确的性能——新式校准器具有新式的全彩触摸屏,帮助用户快速地校准各种各样的数字多用表 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。
数字多用表校准规范
数字多用表是一种广泛应用于电子测量领域的仪器,它可以测量电压、电流、电阻、频率等多种电学量。
由于数字多用表的准确性对电子设备的测试和维护至关重要,因此对其进行定期校准非常重要。
以下是数字多用表校准的规范。
一、校准材料和设备
1. 校准材料:需要使用高精度的标准电阻、标准电压、标准电流源以及标准频率源等校准材料。
2. 校准设备:需要使用精密的自动校准系统或者校准仪,以确保对数字多用表进行准确和稳定的校准。
二、校准环境要求
1. 温度要求:校准工作应当在室温下进行,温度范围在
20℃±5℃内。
2. 湿度要求:校准工作应当在相对湿度低于80%的干燥环境
中进行,以避免对仪器造成不可逆的损害。
3. 电磁干扰:校准工作应当在没有强电磁干扰和外部电磁场的环境中进行,以确保校准结果的准确性和可靠性。
三、校准过程
1. 外观检查:检查数字多用表外壳是否有损坏、脏污或者氧化,确保外观整洁干净。
2. 电源检查:检查数字多用表的电源是否正常,如电池电量或者外部电源是否稳定。
3. 校准量程:根据需要测量的电学量,选择合适的校准量程,并在不同档位下进行测试和调整。
4. 校准方式:根据校准材料和设备的要求,采用正确的接线和校准模式进行校准。
5. 校准结果记录:对每次校准的结果进行准确的记录,包括校准时间、校准者、校准材料和设备的参数等。
四、校准周期
1. 日常检查:每次使用数字多用表之前,应当进行日常检查,确保其功能正常并进行合理的量程选择。
2. 定期校准:根据数字多用表的使用频率和特殊环境要求,每隔一段时间进行定期校准。
一般建议每半年进行一次校准。
五、校准记录管理
1. 校准记录保存:所有校准记录应当保存在适当的方式和位置,以备查阅和审计。
2. 校准结果分析:对校准结果进行定期的分析和总结,及时发现和解决校准中存在的问题。
六、校准人员培训
1. 校准人员要求:校准人员应当具有相关的电子测量和校准知识,熟悉数字多用表的使用和校准要求。
2. 校准人员培训:校准人员应当接受定期的培训,了解最新的校准标准和要求,以确保校准工作的质量和准确性。
总之,数字多用表的校准规范是保证其准确性和可靠性的重要保障。
通过正确的校准程序和标准的校准流程,可以确保数字多用表的测量结果准确无误,为电子设备的测试和维护提供可靠的支持。
