万用表校准报告

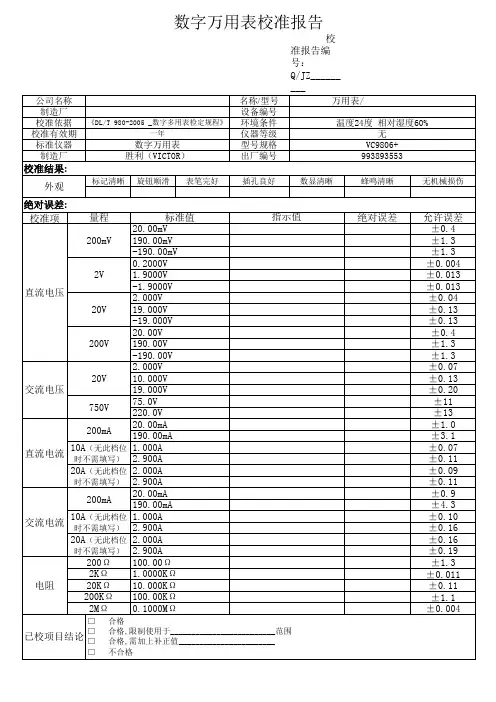

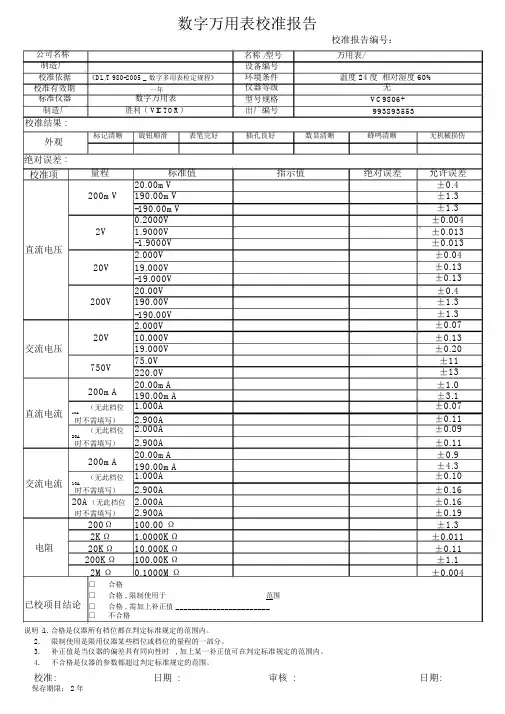

数字万用表校准报告校准报告编号：公司名称制造厂校准依据《DL/T 980-2005 _ 数字多用表检定规程》校准有效期一年标准仪器数字万用表制造厂胜利（ VICTOR）名称 /型号万用表/设备编号环境条件温度 24度相对湿度 60%仪器等级无型号规格VC9806+出厂编号993893553校准结果外观绝对误差校准项直流电压交流电压直流电流交流电流电阻:标记清晰旋钮顺滑表笔完好插孔良好数显清晰蜂鸣清晰无机械损伤:量程标准值指示值绝对误差允许误差20.00mV±0.4200mV190.00mV±1.3 -190.00mV±1.30.2000V±0.0042V 1.9000V±0.013 -1.9000V±0.0132.000V±0.0420V19.000V±0.13 -19.000V±0.1320.00V±0.4200V190.00V±1.3 -190.00V±1.32.000V±0.0720V10.000V±0.1319.000V±0.20750V75.0V±11220.0V±13200mA20.00mA±1.0190.00mA±3.1（无此档位 1.000A±0.0710A2.900A±0.11时不需填写）（无此档位 2.000A±0.09 20A2.900A±0.11时不需填写）200mA20.00mA±0.9190.00mA±4.3（无此档位 1.000A±0.1010A2.900A±0.16时不需填写）20A（无此档位 2.000A±0.16时不需填写） 2.900A±0.19 200Ω100.00 Ω±1.3 2KΩ 1.0000KΩ±0.011 20KΩ10.000KΩ±0.11 200KΩ100.00KΩ±1.1 2MΩ0.1000MΩ±0.004□合格已校项目结论□合格 , 限制使用于范围□合格 , 需加上补正值 _______________________□不合格说明 :1. 合格是仪器所有档位都在判定标准规定的范围内。

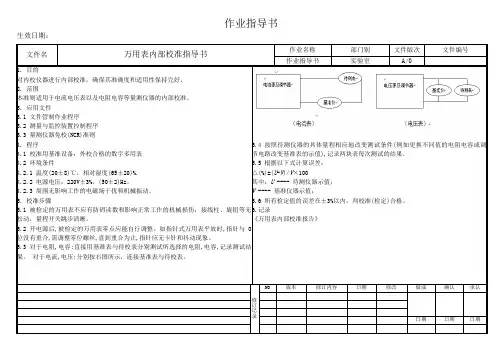

作业指导书生效日期：文件名万用表内部校准指导书作业名称部门别文件版次文件编号作业指导书实验室A/01. 目的对内校仪器进行内部校准，确保其准确度和适用性保持完好。

2. 范围本准则适用于电流电压表以及电阻电容等量测仪器的内部校准。

3. 应用文件3.1 文件管制作业程序3.2 测量与监控装置控制程序3.3 量测仪器免校(NCR)准则4. 程序4.1 校准用基准设备：外校合格的数字多用表4.2 环境条件4.2.1 温度(20±8)℃，相对湿度(65±20)%.4.2.2 电源电压：220V±3%，(50±2)Hz。

4.2.3 周围无影响工作的电磁场干扰和机械振动。

5. 校准步骤5.1 被检定的万用表不应有防碍读数和影响正常工作的机械损伤，接线柱、旋钮等无松动，量程开关跳步清晰。

5.2 开电源后,被检定的万用表零点应能自行调整。

如指针式万用表平放时,指针与0位没有重合,需调整零位螺丝,直到重合为止,指针应无卡针和抖动现象。

5.3 对于电阻,电容:直接用基准表与待校表分别测试所选择的电阻,电容,记录测试结果。

对于电流,电压:分别按右图所示，连接基准表与待校表。

5.4 按照待测仪器的具体量程相应地改变测试条件(例如更换不同值的电阻电容或调节电路改变基准表的示值),记录两块表每次测试的结果。

5.5 根据以下式计算误差：△(%)=(U-V)/V×100其中：U ---- 待测仪器示值；V ---- 基准仪器示值；5.6 所有检定值的误差在±3%以内，判校准(检定)合格。

6.记录《万用表内部校准报告》修订记录NO 版本修订内容日期修改做成确认承认日期日期日期。

FM-MMQM014-01-A

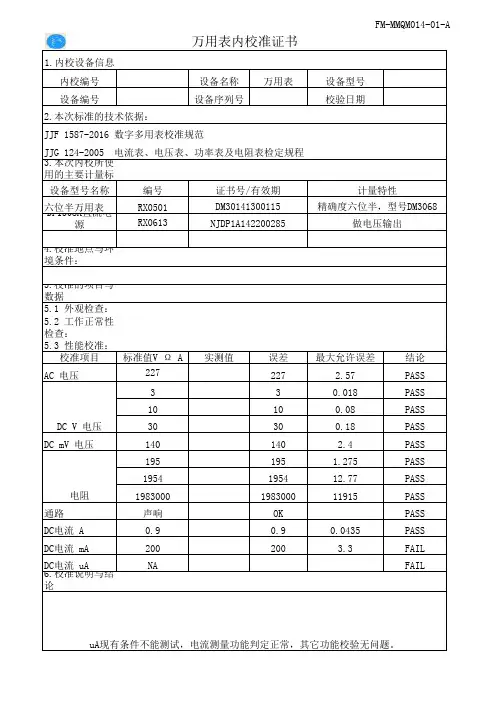

1.内校设备信息
内校编号设备名称万用表
设备型号设备编号
设备序列号
校验日期
3.本次内校所使用的主要计量标准器具：设备型号名称编号六位半万用表RX0501DP1308A直流电源
RX0613
4.校准地点与环境条件：
5.校准的项目与数据5.1 外观检查：
5.2 工作正常性检查：5.3 性能校准：
校准项目标准值V Ω A
实测值误差最大允许误差
结论AC 电压
227227 2.57PASS 330.018PASS 10
100.08PASS 30300.18PASS DC mV 电压
140140 2.4PASS 195195 1.275PASS 1954
195412.77PASS 1983000198300011915PASS 通路声响OK PASS DC电流 A 0.90.90.0435PASS DC电流 mA 200200
3.3
FAIL DC电流 uA NA
FAIL
6.校准说明与结论
校验人： 日期：
DC V 电压 电阻uA现有条件不能测试，电流测量功能判定正常，其它功能校验无问题。

DM30141300115精确度六位半，型号DM3068
NJDP1A142200285
做电压输出
2.本次标准的技术依据：
J JF 1587-2016 数字多用表校准规范
J JG 124-2005 电流表、电压表、功率表及电阻表检定规程证书号/有效期计量特性。

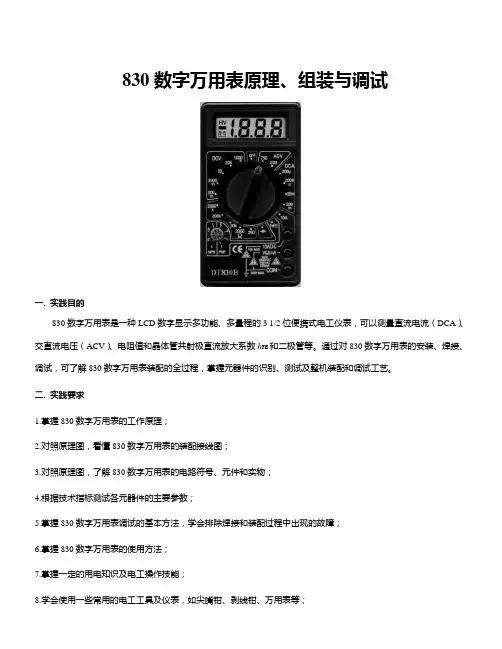

830数字万用表原理、组装与调试一. 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

二. 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图，了解830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障；6.掌握830数字万用表的使用方法；7.掌握一定的用电知识及电工操作技能；8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等；9.养成严谨、细致的工作作风。

三. 830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表1所示。

表1 830数字万用表主要技术指标四. 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图1所示。

输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。

例如输入信号100VDC，就用1000：1的分压器获得100.0mVDC；输入信号100V AC，首先整流为100VDC，然后再分压成100.0mVDC。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。

输入7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

A/D转换器的时钟是由一个振荡频率约48KHz的外部振荡器提供的，它经过一个1/4分频获得计数频率，这个频率获得2.5次/秒的测量速率。

电表的改装与校正实验报告数据篇一：电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法； 2．能够对电表进行改装和校正； 3．理解电表准确度等级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为RS= Rgn?1。

图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待U? Rg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

胜利万用表vc99校准
（原创实用版）
目录
1.胜利万用表 vc99 简介
2.胜利万用表 vc99 的校准方法
3.胜利万用表 vc99 的实际应用
正文
一、胜利万用表 vc99 简介
胜利万用表 vc99 是一款多功能、高性能的数字万用表，适用于电工、电子工程师以及业余电子爱好者等各类用户。

它可以测量电压、电流、电阻等多种电学参数，具有测量范围宽、精度高、操作简便等特点。

二、胜利万用表 vc99 的校准方法
为了保证胜利万用表 vc99 的测量精度，需要定期对其进行校准。

以下是胜利万用表 vc99 的校准方法：
1.准备一个已知电阻值的电阻器，将其接入电路中。

2.打开万用表，选择电阻测量档位。

3.将万用表的测试笔分别接触电阻器的两端，读取显示的电阻值。

4.将读取到的电阻值与已知电阻值进行比较，如果两者相差较大，说明万用表需要校准。

5.使用万用表附带的校准电路进行校准，或者送至专业维修点进行校准。

三、胜利万用表 vc99 的实际应用
胜利万用表 vc99 广泛应用于各种电子设备和电路的检测与维修中，例如：
1.测量电池的电压，判断电池是否需要更换。

2.测量电路中的电流，确保电路安全。

3.测量电阻值，判断线路是否存在断路或短路等问题。

4.测量二极管的导通性，检测二极管是否损坏。

5.测量电容器的电容值，判断电容器是否需要更换。

电表改装与校准实验报告一、实验目的本实验旨在掌握电表改装和校准的基本原理和方法，了解电表的结构和工作原理，掌握电流、电压、功率的测量方法，并通过实验掌握电表测量误差的计算方法。

二、实验仪器1. 万用表2. 直流稳压电源3. 变压器4. 电阻箱5. 单相交流电能表三、实验内容及步骤3.1 电表改装1）将单相交流电能表拆开，并找到其内部的计量机构。

2）将计量机构中的线圈换成与直流稳压电源连接时所需的线圈。

3）将计量机构中的磁环换成与直流稳压电源连接时所需的磁环。

4）重新组装单相交流电能表。

5）使用万用表检查改装后单相交流电能表各项指标是否正常。

3.2 电表校准1）使用变压器调节输入交流电源，使其输出恒定的交流电压。

2）使用万用表测量输入交流电源输出的交流电压值，记录下来作为基准值。

3）将单相交流电能表接入变压器输出端，记录下单相交流电能表显示的电压值。

4）根据万用表记录的基准值和单相交流电能表显示的电压值计算出单相交流电能表的测量误差。

5）使用电阻箱调节变压器输出端的负载，重复以上步骤，得到不同负载下单相交流电能表的测量误差。

四、实验结果及分析4.1 电表改装经过改装后，单相交流电能表可以进行直流稳压电源连接时所需的线圈和磁环，并且各项指标正常。

改装后的单相交流电能表可以用于测量直流稳压电源输出时的功率、电压和电流等参数。

4.2 电表校准在不同负载下，单相交流电能表测量误差存在一定差异。

通过计算可以得出，当负载为10欧姆时，单相交流电能表测量误差最小，在正常使用过程中应尽可能保持负载在此范围内。

五、实验结论本实验通过对单相交流电能表进行改装和校准，掌握了其基本原理和方法。

在实验中还发现了不同负载下单相交流电能表测量误差存在一定差异，需要在实际使用中注意负载的选择。

本实验对电表改装和校准有了深入的了解，为今后的实际应用提供了基础。
