数字多用表计量校准
1、测量电压时，首先连接万用表的两个插头，将插头与电压和
地线连接。
如果测量DC的电压，万用表要调到DC电压的量程，但是如果测量交流的电压，万用表要调到相应的量程。
2、在用万用表测量电压的过程中，一定要事先很好的了解测量
的电压范围。
如果测得的电压范围不大于20V，则将印巴万用表的检测范围调至20V。
但测量城市用电的电压时，电压表的检测范围要调到750V交流电压。
3、在使用万用表测量电流之前，将万用表调整到电流水平。
同
时根据被测电流的类别选择万用表的量程，这样测量的结果会更准确，然后根据测量要求插入相应的孔中。
浅谈数字万用表的自动检测与校准摘要：根据便携式数字万用表的技术特性，结合基层站段的实际使用情况，制定其检测方法和校准规范，以确保量值传递和溯源工作准确可靠，检测校准工作有据可依，有助于基层站段开展相关项目的计量检测工作，同时也加强了基层的计量管理工作。
关键词：便携式；数字万用表；检测方法；校准规范1概述由于智能仪器、仪表在测量中的广泛应用，使计量检定测试自动化成为可能。
数字电压表、数字万用表大多数具有自动校准（CAL）、自动测量功能。
如使用较多的SOLARTRON7150/7151、FLUKE8840A等，都带有IEEE488标准接口。
可以与带有IEEE488接口控制器和标准相连，实现程控校准、检定、测试。
为了使校准、检定、测试数字电压表、数字万用表实现自动化。
随着电子技术和计算机技术的发展，智能化高精度的数字万用表日益增多。
如美国HP公司的3455A、3456A，FLUKE 公司的8505A、8606 A、8840A型，英国DATRON公司的1071、1081型，SCHLUMBRGER公司的7065、7075、70 7 1、7081型等等。
它们多用做标准表或精密测量。
其特点是：准确度高（一般为0.005 一0.0005%）、分辨率高，测量范围宽、并带有IEEE -488 或RS-232 C接，是智能化可程控仪表。
因此做好这些仪表的检定十分必要。
随着微处理器的发展，涌现出所功能可程控校正器（标准的电源），如美国FLUKE公司的5700、5440、5200、5100或英国DATRON公司的4708、4707、4200、4000等，这些仪器具有宽量程，高准确度，高线性度，可以自校和误差可调等优点。
通过和计算机的密切配合可构成多功能测量和自校准的统一整体。
用它来检定智能化数字万用表，操作方便，工作稳定，准确度也较高。
2 校准的目的和意义电压、电流、电阻是最基本的电学参量，也是各个行业和部门在现场实际应用中需要经常检测校验的基本量值。

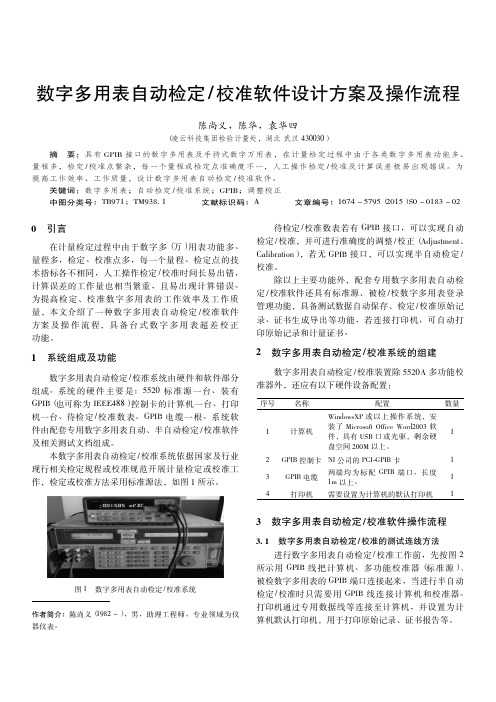

如何设计多用表的自动校准系统1总体设计思路数字多用表的计量主要涉及直流电压、直流电流、交流电压、交流电流、电阻等参数，每次计量，参数和计量标准基本相同，而每次涉及的数字多用表不尽相同，所以只需要设计一套通用的测试程序，针对不同厂家、不同型号的数字表创建各自不同的驱动库，在每次计量校准时，调用相应的仪器驱动库就可以了。
考虑到计量标准和被测数字表不断更新，所以自动测试系统必须具有模块化、系统化和标准化的特点。
1．1硬件组成在数字多用表的测量领域，GPIB仍在大量使用中。
在笔者所在的单位，自动测试系统也全部采用GPIB 接口，所以本节以GPIB通用接口总线为例说明数字多用表自动测试系统的组成。
l数字多用表自动测试系统主要由主控计算机、标准源、被测表、打印机、GPIB总线电缆等组成，它们通过通用总线接口GPIB连接在一起，打印机直接通过打印数据线连接到计算机，由计算机控制数据输出打印。
系统硬件组成框图如图1所示。
1．2软件设计自动测试系统是以软件为核心，软件和硬件紧密结合协调工作的测试系统。
传统的测试程序把所有的测试程序、仪器程控指令、测试结果统统放在一个程序中，程序中的数据管理十分困难，可维护性、可扩展性差。
为了克服这些缺点，本系统采用模块化、通用化的设计思路。
软件开发平台采用了如ilent VEE。
Agilent VEE是图形化的虚拟仪器开发平台，易于对PXI／VXI仪器模块、GPIB仪器实现控制。
在VEE环境下，很容易建立图形用户界面(GUI)，用户通过GUI操作被检测仪器设备，与测试仪器设备进行通信，输人控制参数设置，输出测试结果。
一般的自动测试系统的测试应用软件框架包括两部分，一部分是用户界面，这部分是按测试校准的要求，根据测试对象编写的，主要完成测试结果和人机对话；另外一部分是测试程序，完成对PXI、VXI、GPIB等总线仪器的操作，并取得测试结果。
这种软件设计的核心部分是编写测试单元需要完成的功能函数，即针对不同的数字多用表，通过调用数据库中不同参数编写不同的功能函数。
信息科学科技创新导报 Science and Technology Innovation Herald97DOI：10.16660/ki.1674-098X.2018.31.097数字多用表计量校准自动化系统构建及编程①周蕊(中航飞机股份有限公司汉中飞机分公司计量处 陕西汉中 723213)摘 要：随着自动化技术的不断发展，给我们的生产、生活带来了很大的方便，通过自动化测试系统，可以自动完成数据的采集、处理，使测试人员从大量繁琐的计量测试任务中解脱出来，因此，其应用日益普遍。
本文详细介绍利用现有测试设备，如何使用FLUKE MET/CAL软件，设计自动校准程序，构建基于GPIB的数字多用表计量自动化测试系统。
关键词：数字多用表 计量 自动测试 编程中图分类号：TP3 文献标识码：A 文章编号：1674-098X(2018)11(a)-0097-02①作者简介：周蕊（1979,4—）,女，汉族，陕西汉中人，本科，高级工程师，从事电学计量研究工作。
在电子测量领域中，数字多用表（DMM ）是经常用到的电子仪器，主要功能就是对直流或交流电流、电压和电阻进行测量。
由于校准过程需要人工换档、手调标准信号输出、人工读数、记录和误差计算判断等工序，操作繁琐，速度慢，易出现人为因素造成的错判、漏判等，难以保证量值传递的准确和统一。
随着科技水平的发展以及计量标准的提高，目前一些有实力的计量机构都在向自动化检定方向努力。
当然，自动化测试的实现需要考虑其具体情况，如：实验室现有的硬件、软件、人员等客观条件，实现自动化的成本以及后期的应用、可维护性等。
本文针对现实中存在的这些问题，构建基于MET/CAL软件的数字多用表计量测试自动化系统。
本系统选用高精度多功能校准源5720A来输出所需的各类量值，使用GPIB接口与PC机组建自动测试系统，设计出符合要求的各类新校准程序，即可方便、快捷地实现各类型数字多用表的自动测试，大大地提高了数字多用表校准工作的效率。
数字多用表检定规程1. 引言数字多用表是一种常用的测试和测量仪器，广泛应用于电子、通信、电力等领域。
为了保证数字多用表的准确可靠性，需要进行定期的检定工作。
本文将介绍数字多用表的检定规程，包括检定准备工作、检定方法和检定结果的评定。
2. 检定准备工作2.1 确定检定周期根据国家标准和行业要求，确定数字多用表的检定周期。
一般情况下，检定周期为一年，但具体周期可以根据仪器的使用情况和重要性进行调整。
2.2 准备检定设备和标准器准备好用于检定的设备和标准器，包括标准电压源、标准电流源、标准电阻等。
这些设备和标准器应具备良好的稳定性和准确度。
2.3 检定环境准备确保检定环境符合标准要求，包括温度、湿度和电磁干扰等方面。
可以通过仪器的说明书获取相应的环境要求，必要时可以使用温湿度计和电磁干扰分析仪等设备进行检测。
3. 检定方法3.1 外观检查首先对数字多用表的外观进行检查，包括表壳、显示屏、按键等部分。
确认仪器的外观完好无损，并且按键操作灵敏可靠。
3.2 功能检查通过操作仪器的各个功能按钮，检查仪器的各项功能是否正常。
主要包括测量电压、电流、电阻和电容等功能。
同时，还需要测试仪器的报警功能和自动关机功能等。
3.3 校准检查在使用标准器进行校准前，需要先检查数字多用表的校准状态。
可以通过测量标准信号源的已知值，与数字多用表测量值进行比较，判断仪器的校准情况。
3.4 校准调整根据校准检查的结果，如果发现数字多用表存在误差，需要进行校准调整。
校准调整的具体方法根据仪器的型号和规格而定，一般需要通过按照说明书上的操作步骤进行调整。
3.5 不确定度评定在进行检定时，需要对检定结果的不确定度进行评定。
根据国家标准和行业规范，计算出数字多用表的测量不确定度，以确定检定结果的可靠度。
4. 检定结果的评定根据检定方法和不确定度评定的结果，对数字多用表的检定结果进行评定。
一般将检定结果分为合格和不合格两种情况，同时还可以提供数字多用表的精度等级。

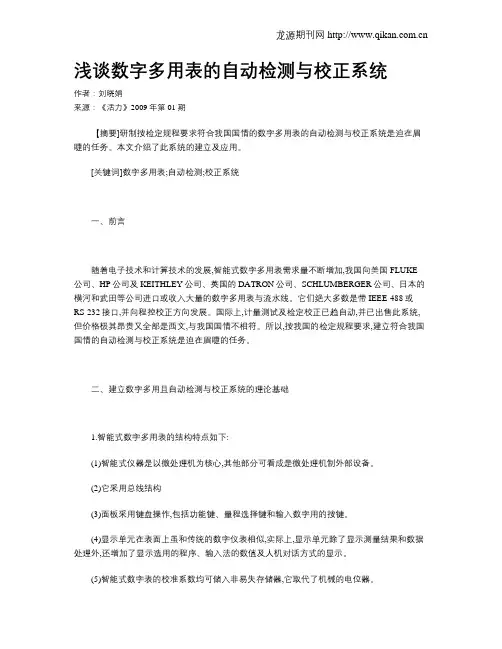

浅谈数字多用表的自动检测与校正系统作者：刘晓娟来源：《活力》2009年第01期【摘要]研制按检定规程要求符合我国国情的数字多用表的自动检测与校正系统是迫在眉睫的任务。
本文介绍了此系统的建立及应用。
[关键词]数字多用表;自动检测;校正系统一、前言随着电子技术和计算技术的发展,智能式数字多用表需求量不断增加,我国向美国FLUKE 公司、HP公司及KEITHLEY公司、英国的DATRON公司、SCHLUMBERGER公司、日本的横河和武田等公司进口或收入大量的数字多用表与流水线。
它们绝大多数是带IEEE-488或RS-232接口,并向程控校正方向发展。
国际上,计量测试及检定校正已趋自动,并已出售此系统,但价格极其昂贵又全部是西文,与我国国情不相符。
所以,按我国的检定规程要求,建立符合我国国情的自动检测与校正系统是迫在眉睫的任务。
二、建立数字多用且自动检测与校正系统的理论基础1.智能式数字多用表的结构特点如下:(1)智能式仪器是以微处理机为核心,其他部分可看成是微处理机制外部设备。
(2)它采用总线结构(3)面板采用键盘操作,包括功能键、量程选择键和输入数字用的按键。
(4)显示单元在表面上虽和传统的数字仪表相似,实际上,显示单元除了显示测量结果和数据处理外,还增加了显示选用的程序、输入法的数值及人机对话方式的显示。
(5)智能式数字表的校准系数均可储入非易失存储器,它取代了机械的电位器。
(6)可程控。
它们都有对外接口功能,从而便于组成各种自动测试系统。
2.总线联接。
总线联接方式是利用IEEE-488STD并行传送系统,也叫通用接口总线。
IEEE-488接口的主要指标如下:母线结构:互连仪器容量15台。
导线长度:20m。
信息传输方式:8bit(位)并行,byte(字节)串行。
地址容量:31个地址。
数据速率:350k字节/秒到1M字节/秒。
母线控制方式决定于控制者的约定。
接口电气性能为TTL电平,母线应为正电平负逻辑,逻辑“1”〈 0.8V,逻辑“0”< 2V。

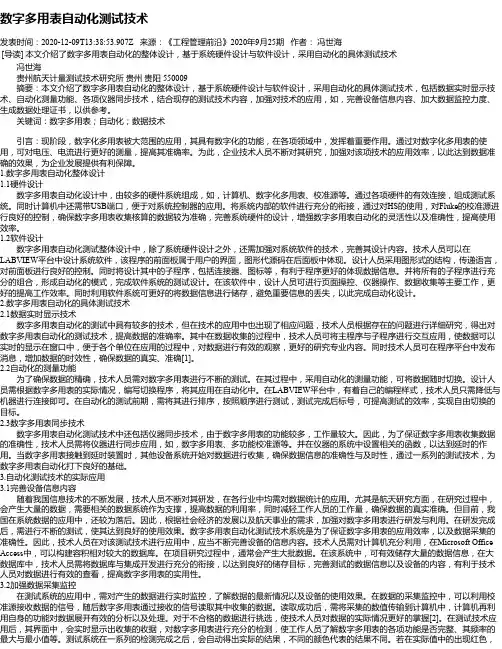

数字多用表自动化测试技术发表时间：2020-12-09T13:38:53.907Z 来源：《工程管理前沿》2020年9月25期作者：冯世海[导读] 本文介绍了数字多用表自动化的整体设计，基于系统硬件设计与软件设计，采用自动化的具体测试技术冯世海贵州航天计量测试技术研究所贵州贵阳 550009摘要：本文介绍了数字多用表自动化的整体设计，基于系统硬件设计与软件设计，采用自动化的具体测试技术，包括数据实时显示技术、自动化测量功能、各项仪器同步技术，结合现存的测试技术内容，加强对技术的应用，如，完善设备信息内容、加大数据监控力度、生成数据处理证书，以供参考。
关键词：数字多用表；自动化；数据技术引言：现阶段，数字化多用表被大范围的应用，其具有数字化的功能，在各项领域中，发挥着重要作用。
通过对数字化多用表的使用，可对电压、电流进行更好的测量，提高其准确率。
为此，企业技术人员不断对其研究，加强对该项技术的应用效率，以此达到数据准确的效果，为企业发展提供有利保障。
1.数字多用表自动化整体设计1.1硬件设计数字多用表自动化设计中，由较多的硬件系统组成，如，计算机、数字化多用表、校准源等。
通过各项硬件的有效连接，组成测试系统。
同时计算机中还需带USB端口，便于对系统控制器的应用。
将系统内部的软件进行充分的衔接，通过对HS的使用，对Fluke的校准源进行良好的控制，确保数字多用表收集核算的数据较为准确，完善系统硬件的设计，增强数字多用表自动化的灵活性以及准确性，提高使用效率。
1.2软件设计数字多用表自动化测试整体设计中，除了系统硬件设计之外，还需加强对系统软件的技术，完善其设计内容。
技术人员可以在LABVIEW平台中设计系统软件，该程序的前面板属于用户的界面，图形代源码在后面板中体现。
设计人员采用图形式的结构，传递语言，对前面板进行良好的控制。
同时将设计其中的子程序，包括连接器、图标等，有利于程序更好的体现数据信息。

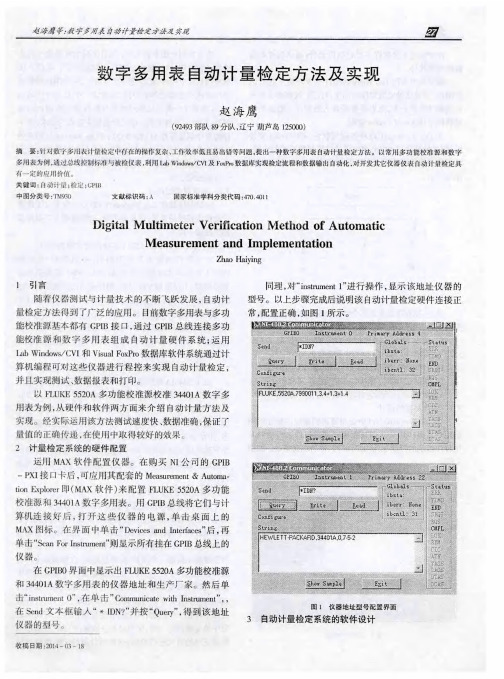

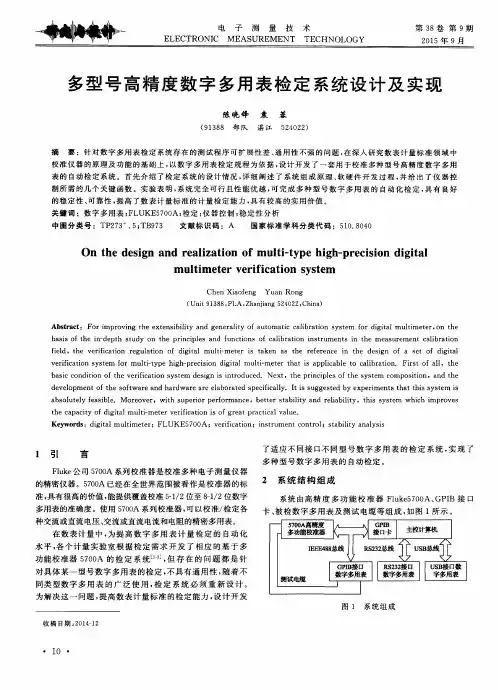

数字多用表自动计量检定方法及实现
摘要：当前的数字多用表计量检定中，依然存在一些操作复杂、工作效率不高、容易出错等问题，一定程度上影响了计量检定工作的发展。
本文介绍了一种自动
控制系统，能通过自动校准、检定、数据自动处理等，有效保障数字多用表校准
检定的可靠性和准确性。
关键词：数字多用表；自动计量；校准；检定方法
1数字多用表概述
数字多用表作为常用的测试设备，广泛应用于科研生产部门、工矿企业及工
程技术单位。
多用表的检定校准工作是是保证测试准确可靠的前提基础。
数字多
用表具有型号多、功能多、检定项目多“三多”特征，每个检定项目都有多个量程，因为各量程准确度不同并且同一量程不同检定点检定，技术参数指标也不会安全
相同，采用传统手动检定，需要大量的重复劳动，不仅耗时耗力，还容易引起工
作人员疲于应付，造成检定结果的误差大、错误几率高、工作效率低。
通过VEEPro软件开发平台设计一套数字多用表自动检定系统，主要分为仪器信息记录、带接口数字多用表检定、不带接口数字多用表检定和打印输出等四个体系模块，
测试过程采用实时测试显示，自动进行数据处理并存档，不仅操作简便，提高了
工作效率，还提高了准确度，减小了误差，为测试数据的准确可靠提供保证.对于
高准确度数字表来说，通过自动化系统，采取同一环境状态下多次测量的方法，
能有效提高检定的准确性，及时迅速完成一些枯燥乏味的数据处理工作。
数字多
用表自动检定校准系统按照计量工作的有关要求，按照相应检定标准，采用软件
开发环境开发了用户界面和控制程序。
通过自动校准、检定、数据自动处理，对
检定过程的可靠性和检定数据的准确性提供保障
2数字多用表检定校准系统组成
2.1数字多用表检定校准系统.数字多用表检定校准系统主要由计算机、程控
标准设备、辅助设备（打印机等）、456接口卡及电缆等几部分组成。
采用456
接口卡直接插在微机的扩展槽上，实现微机与456总线的连接。
通过程控程序的
控制下完成456系统的其他设备间的通信。
系统中标准源及数字多用表均应具有
程控能力，可通过456接口总线，在微机的控制下，完成对数字多用表的校准和
各功能的检定。
系统解决了手动检定存在的问题，使检定校准速度、数据分析能
力和检定准确度都得到大幅度的提高。
2.2系统软件组成.采用开发测控软件不仅可以通过<==来完成端口的输入输出
功能，浮点运算能力得到提高，还可以可通过356函数，来完成串口通信，并充
分发挥强大数据库和快速生成用户界面等优势，优化面板程序设计，简化操作，
使编程速度大大提升。
全部采用图形用户界面（4>6）作为应用程序，开发者根
据图形方式创建出图形对象，形成用户界面，设置属性并编写相关代码，界面根
据用户动作作出相关反映。
2.3自动化校准系统的具体实现.标准源和数字多用表要按照要求进行开机预热，对GPIB卡、488电缆等硬件设备进行连接，硬件连接完成后，重启计算机，
对整个测试系统的物理地址分配情况进行搜寻，按照搜索到的各个仪器的地址，
在校准软件运行时对地址配置进行正确设置。
3系统功能
3.1整个系统主要受硬件支持，并通过辅助软件的有效设计来实现各种功能任务。
系统用户界面在保持良好的状态下，主菜单根据功能可以划分为校准和检定
两个部分，按命令键进行调用。
调用便可进入各项功能下一级分系统。
对于程控
数字多用表来说，大多多用表都具备自校准功能，因为在系统内部安装了自动校
准程序，只要按照程序的提示进行相关操作按键，就可以实现自校准。
一般情况下，校准数据保存在非易失存储器中，为以后的测量和计算提供备用参考依据。
另外，在系统中可以利用数字多用表的自校准特性，用微机合理的控制标准源和
被校准数字表，全程实现无人干扰的各项功能自动校准，校准后系统会以人机交
互的方式，选择是否需要二次校准。
3.2检定数字多用表的检定工作.检定工作一般情况下包括周期检定、修理检
定和验收检定，必须严格按照《检定规程》的标准要求，对被检表的性能进行检定，并通过软件利用微机控制标准源及数字多用表，对检定过程实现全自动控制。
因为分系统界面开放性较强，可以根据多用表的性能来选择检定程序，或根据需
要选择坚定点，实时显示检定数据并及时给出判定结果。
可以说，检定自动化不
仅使检定速度和质量得到提升，并且可以直接打印出检定结果，或存在软盘中作
为资料留存。
3.3数据处理.在自动检定测试时，计算机可根据不同的要求，对检定的数据
处理，，出示数据处理流程图。
自动化测试系统可以通过对每一检定点多次检定
取平均数的方法，提高检定的精确度。
根据检定规程选取检定点，每个检定点对
应的标准源输出值就是标准值，标准值与其检定点对应的读数值之差，称为该检
定点的绝对误差。
数据处理模式不仅操作简单方便，还可以将检定数据存入检定
记录。
各程控仪器的地址更改也很方便，在面板上直接操作即可，当默认地址修
改后，系统的自识别程序模块可根据变动自行判断，在错误产生时弹出提示框，
让用户对新地址进行确认，防止误操作现象出现。
检定工序完成后，在面板的显
示栏会显示出检定数据和所有的检定参数，用户可以对其准确度进行判断，再根
据需要作储存、打印或清除处理。
另外，在该系统运行中，用户可以更加快捷更
加方便地对检定原始记录进行查询和维护，发现操作失误，系统就会对错误信息
进行提醒，也可以重新二次操作。
3.4多用表自动计量发展。
仪器计量校准是检定设备可靠性的主要技术手段，必须要按照相关操作规程，定期进行校准。
随着计算机技术和集成电路技术及通
信技术的迅猛发展，仪器技术领域不断深化改革创新，从原始的模拟仪器发展到
当下的数字化仪器、嵌入式仪器和智能仪器，为现代测量技术与仪器控制领域注
入了生机活力。
仪器设备和测试系统之间关系密切，没有自动或智能测试系统的
支持，一些复杂测试很难获得理想效果。
数字多用表自动校准系统是根据实验室
计量工作的需要，按照现行相应检定规程的要求，采用LabVIEW软件环境开发了
用户界面和控制程序。
系统通过对数字多用表自动校准、数据自动处理来保障校
准过程的可靠性和校准数据的准确性。
3.5操作界面设计.系统的操作界面功能一般包括自动检定和记录管理。
自动
检定是按照数字多用表检定规程，实现不同型号数字多用表的直流电压、直流电流，交流电压、交流电流和电阻各个量程的检定.对一个型号的数字多用表来说，
第一次检定要录入检定信息，完成检定后对检定信息进行存储，下次遇到同一型
号检定时，就可以直接调出数据显示屏幕显示出来。
各量程的检定数据可以根据
需求进行增减.数据显示屏幕能实时显示测量数据，并判断测试数据是否超差，测
试不当或出现各种意外，会提示相应数据信息，更加直观操作。
并通过记录管理，根据仪器型号、仪器编号查询已检仪器，并进行检定记录等，确保检定工作的健
康长远发展。
4结语
数字多用表校准检定中，存在数据处理量最大、自动化程度低，测试耗时和易出错等问题，系统运行过程中，必须不断创新观念，引进先进技术，加强检定工作的有效控制，使复杂烦琐的原始数据录入处理问题变得简单快捷易，显示了自动化校准检定系统对检定工作的强大推动力。
