换色器和电源信号分配器维修指导手册

电子设备维修手册电子设备维修手册简介：电子设备已经成为现代社会中不可缺少的一部分，然而由于其特殊性，设备的维修与日常维护成为用户不可或缺的技能。

本手册将介绍一些常见的电子设备维修技巧和注意事项，以帮助用户解决维修问题。

一、维修准备1. 观察仪器和工具：在维修之前，仔细观察设备表面是否有明显的损坏或腐蚀痕迹，有无痕迹的部分也应予以特别关注。

同时，准备好常见的维修工具，如螺丝刀、镊子、焊接工具等。

2. 掌握电路图和手册：学习设备的电路图和使用说明手册，了解设备的组成和工作原理，以便更好地理解并解决问题。

二、常见问题及解决办法1. 设备无法开机：- 检查电源：确保电源线完好无损，并接触良好。

- 检查电源开关：查看开关是否处于开启状态，如若开启，则可能是开关故障。

- 检查电池：更换电池或充电可能解决问题。

- 检查电源插座：确认插座正常工作并且供电正常。

2. 注意设备过热：- 清理设备：将设备表面灰尘清理干净，保证散热器通风良好。

- 检查风扇：确保风扇运转正常，如有问题，及时更换。

- 避免过度使用：长时间使用电子设备可能导致过热，合理控制使用时间。

3. 设备无法连接：- 检查连接线：确保连接线没有断裂或损坏，并正确连接至设备。

- 重置连接：断开连接后重新连接设备，重启设备后尝试重新连接。

4. 设备出现噪音：- 检查外部环境：噪音可能由于外部环境干扰引起，尽量将设备放置在较为安静的地方。

- 检查线路：确保连接线路的接触良好，若有松动或破损的线路应及时更换。

5. 设备故障常见维修技巧：- 确定故障点：观察设备受损部分，定位可能的故障点。

- 学习维修知识：了解设备维修的基本知识和技巧，熟悉设备电路板的组装和分解。

- 调试设备：若是简单故障，可按照设备手册中的维修步骤逐步排查，进行更换或修复。

三、维护注意事项1. 定期清洁：电子设备容易积累灰尘和杂质，定期进行清洁可以保持设备正常运行。

2. 防止震动和冲击：对于移动设备，应注意避免频繁震动和冲击，以免损坏设备内部组件。

电子仪器仪表维修手册一、简介本手册旨在为电子仪器仪表的维修提供指导和参考，以帮助维修人员准确、高效地诊断和修复故障。

本手册将涵盖一般电子仪器仪表维修所需的基本知识、流程和技巧。

二、维修工具和设备准备1. 维修工具：- 多用途螺丝刀套装- 钳子和镊子- 万用表- 焊接设备和工具- 清洁剂和刷子等2. 维修设备：- 静电防护台- 温控台式焊接工作站- 维修台- 多功能示波器- 信号发生器- 电源供应器- 静电释放器等三、维修流程1. 故障现象分析在开始维修之前，首先需要收集仪器或设备的故障现象信息，包括但不限于以下几个方面：- 是否有电源供应- 是否有显示或指示灯亮起- 是否有异常声音或味道- 是否存在不正常的读数或反馈- 是否出现错误代码或警报信息等2. 电路分析与检修- 根据故障现象，先对电路板进行目测检查，观察是否有焊点松动、元器件烧毁或膨胀等问题。

- 运用万用表等测量工具，逐步检测关键电路元件的电阻、电压和频率等参数，确定是否存在异常。

3. 故障诊断- 根据电路分析结果，结合仪器的使用说明书和维修手册，确定可能的故障原因。

- 通过对比故障现象和已知故障案例，尝试找出最可能的故障原因。

4. 维修处理- 根据故障诊断结果，拆卸或更换故障元器件。

- 进行焊接、拧紧、清洁或调整等操作。

- 注意安全问题和防止二次故障的发生。

5. 功能测试与调整- 维修完成后，对仪器进行功能测试，确保修复后正常运行。

- 进行必要的调整，以保证仪器的准确度和稳定性。

四、维修技巧与注意事项1. 静电防护：- 使用静电防护台和静电释放器等设备，避免静电对仪器和元器件造成损害。

- 避免在干燥环境下操作。

- 不要触摸裸露的电路板或元器件。

2. 维修记录：- 在维修过程中，及时记录每一步的操作、更换的元件和测试结果等信息。

- 便于故障追踪和日后维护，增加效率和减少问题。

3. 定期保养：- 对电子仪器仪表进行定期保养，如清洁、紧固螺栓、更换易损件等，以延长使用寿命和提高性能。

电器设备维修手册维修手册是为了提供给用户在电器设备故障发生时进行维修和保养的指导。

本手册将详细介绍电器设备的维修方法和注意事项，帮助您解决常见的故障问题，以确保您的电器设备的正常运行。

第一章：安全须知在进行电器设备维修之前，必须了解和遵守以下安全须知，以确保您的人身安全和设备的正常运行：1. 请确保设备已经断电，并拔掉电源插头，避免触电危险。

2. 在拆卸设备的过程中，请戴上绝缘手套和护目镜，防止意外发生。

3. 如果不确定某些维修步骤，建议请联系专业的维修人员进行操作。

第二章：常见故障及维修方法1. 电源无法启动- 检查电源插头是否插紧，电源插座是否正常供电；- 确认电源开关是否打开；- 如果以上步骤都正常，可能是电源线损坏，需更换电源线。

2. 设备温度过高- 检查设备周围的通风是否通畅，确保散热良好；- 清洁设备内部的灰尘和杂物；- 如果问题依然存在，可能是风扇故障，需要更换风扇。

3. 设备出现杂音- 检查设备是否有松动部件，重新固定相关零件；- 清洁设备内部的灰尘和杂物；- 如果以上步骤都正常，可能是电机故障，需要更换电机。

第三章：维修保养技巧1. 清洁与保养- 定期清洁电器设备的外表面和内部，避免灰尘和污垢积累；- 使用适当的清洁剂和不织布布进行清洁；- 避免使用带有腐蚀性的清洁剂，以免损坏设备表面。

2. 维护电线和插头- 定期检查电线和插头的完整性，如发现损坏或老化现象，及时更换；- 插拔电源插头时，要注意轻拔轻插，避免过度用力导致损坏。

3. 使用电器附件- 选择适合设备型号的附件，确保兼容性；- 使用合适的电器附件能够提高设备的性能和工作效率。

第四章：常见问题解答1. 电器设备无法启动怎么办？如果电器设备无法启动，请先检查电源插座是否正常供电，电源开关是否打开，以及电源线是否损坏。

如果以上均正常，建议联系专业维修人员进行进一步检查和维修。

2. 设备发出异常噪音怎么办？如果设备发出异常噪音，请首先检查设备是否有松动部件，重新固定相关零件。

电子产品维修操作手册第一章介绍在本操作手册中，我们将提供关于电子产品维修的指导，包括常见故障排查、拆卸维修步骤以及预防维护方法等内容。

这些指南旨在帮助用户在遇到电子产品问题时能够迅速解决，并且确保维修过程安全有效。

第二章常见故障排查2.1 电源问题若电子产品无法开机或无法正常充电，首先需要检查电源线是否连接正常。

确认电源线连接无误后，检查电源插座是否正常供电。

如果问题仍然存在，建议更换电源适配器或电池。

2.2 屏幕问题若电子产品出现屏幕无显示、闪烁或显示异常等问题，可以尝试重新连接屏幕接口线，并确保线缆连接牢固。

如果问题仍然存在，需要考虑更换屏幕。

2.3 声音问题若电子产品无法发出声音或声音异常，可先检查音量设置是否正常。

如果音量设置无问题，可以尝试插拔耳机或扬声器来排除外部设备故障。

如问题仍未解决，可能是音频芯片或扬声器损坏，需要进一步检修或更换部件。

第三章拆卸维修步骤3.1 安全须知在进行拆卸维修前，请确保电子产品已经关闭，并拔掉所有连接电源和外设的线缆。

同时，准备好相应的工具和静电防护器材，以避免静电对电子元器件的损坏。

3.2 拆解外壳使用适合的螺丝刀或拆卸工具，根据电子产品的结构和设计，逐步拆除外壳。

拆卸过程中应注意记录每个步骤，以便在重新组装时参考。

3.3 组件维修或更换一旦拆卸到需要维修或更换的组件，根据具体故障情况进行操作。

例如，如果发现电池充电功能失效，可以将电池连接线路检修或更换损坏的充电芯片。

3.4 清洁和保养拆卸维修时，可以顺便清理和保养内部元件。

使用专门的清洁剂和工具，小心清除灰尘和污渍。

同时，可以涂抹适量的润滑剂以延长关键机械部件的使用寿命。

第四章预防维护方法4.1 定期清洁定期清洁电子产品的外壳和屏幕可以防止灰尘和污垢积累，降低故障发生的概率。

使用柔软的清洁布和专用清洁剂，轻轻擦拭表面。

4.2 适当保存和携带在携带电子产品时，应注意避免与硬物或尖锐物品相互摩擦，以免造成划痕或损坏。

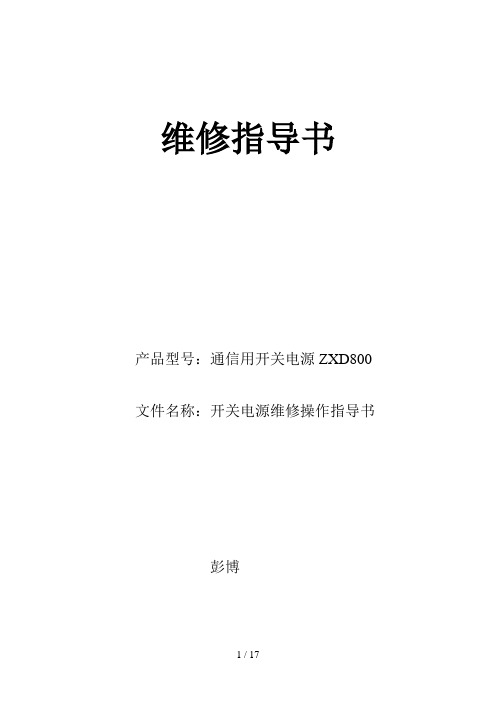

维修指导书产品型号：通信用开关电源ZXD800 文件名称：开关电源维修操作指导书彭博一、本手册版权及适用范围本资料著作权属河南电信技术有限公司所有。

未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。

本文件中有本公司多年来汇集的维修经验和自主绘制的电路图纸，仅供内部员工学习交流未经允许不得对外流通。

本资料是公司通信开关电源ZXD800专业维修指导文件，适用于对电信技术公司新学员入门培训，了解电源的基本原理和快速维修处理本型号电源内部电路故障，提供维修测试的方法和检修流程。

二、维修操作要求A.用电要求：A、交流输入：输入线可以使用标准单相三芯电源线，其线径应大于1mm2 。

380Vac中的任何一相； 50Hz市电B、直流输出：输出线采用专用四芯电源线，其线径应大于3mm2 。

分别接电池的正负极，负载的正负极。

在连接时应根据后面板的标志进行接线。

B.环境要求：维修设备的工作环境需符合通信设备维修规程的技术要求和防静电要求。

维修工具：各种规格的螺丝刀、斜口钳、镊子等维修工具3位以上精确数字万用表、烙铁、热风枪、台灯、、输入过欠压检测仪：正负可调30%隔离变压器负载：48VDC~60VDC，10~240A可变大功率负载三、ZXD800基本功能简介ZXD800 15A开关整流器是中兴通讯股份有限公司自主开发的通信电源用开关整流器。

它采用了国际上先进的开关整流器技术，可广泛用于各种交换设备、微波通信以及光纤传输等通信领域中。

ZXD800 15A开关整流器集输入交流配电、AC/DC功率变换、直流配电、电池保护、监控系统、均流控制于一体，既适合于单独使用，也可以方便地组合成100A以下的系统。

ZXD800 15A开关整流器根据通讯协议的不同分为两种版本：RS-232版本和RS-485版本，两种版本的ZXD800 15A开关整流器硬件上完全互相兼容。

A.型号说明ZXD800 15A中：“ZX”代表“中兴通讯产品”“D”代表“电源模块”“800”代表“输出功率”“15A”代表“输出电流”B.交流输入参数电压：单相三线制220V±30%电流：6A（输出满载时）频率：45Hz~65Hz浪涌电流：小于正常工作电流缓启动时间：大于3s，输出无超调效率：≥85%（满载情况下）。

DMX512换色器四路控制台〔II〕AP-512-5004使用说明概述本企业已通过ISO9001：2000质量管理体系认证DMX512数字电脑灯光换色器是本公司专业舞台影视照明灯具的第二次配套产品，分为控制台、换色架和电源信号分配器三大局部。

■控制台DMX512换色器控制台的型号有AP-512-5004、AP-512-5016-AP-512-5032，实现了多模式、大容量、远距离控制等特点，通灵活地实现几台换色架的小组合到成百上千台换色架大系统的集中控制。

■换色架铁色架采用高强度、轻重量、散热性好的铝合金型材组合结构，外型美观大方；选用国际标准直流电机，双辊双电机直联驱动，采用变频调压技术，运转时高速启动，低速制动，保证了换色快速平稳；控制局部率先采用了隐藏式光电传感器，并采用浮点自动补偿技术。

解决了原来的红外探头因强光、高温、风吹、灰尘等引起换色定位准的缺陷。

■电源信号分配器电源信号分配器主要用于放大控制台的通讯信号及隔离主控台与换色器结构及名称●AP-512-5004控制台结构示意图●换色器结构示意图●分配器结构示意图●AP-512-5004控制台直接与换色架连接示意图AP-512-5004控制台通过电源信号分配器与换色架连接示意图●安装时请参照以上拓朴图●用带五芯卡侬头的电缆连接；●每路连线的最远距离为200米，可在同一路连接和控制不同规格的换色架； ●把换色架用随机配给的信号线以串行接口的方式连接起来〔每路不超过十二个换色器〕，再用长电缆分别将各路换色架直接连接到控制台上的输出接口〔见图四〕，翻开控制台电源，换色架即可受控制台控制；●如控制线路过长，需配用电源信号分配器，先用随机配给的信号线把换色架以串行接口的方式连接起来〔每路不超过十个换色架〕，再用长电缆分别将各路换色架连接到电源信号分配器的任一输出接口，然后用一根长电缆从电源信号分配器的输入口连接到控制台的任一输出接口〔见图五〕，翻开电源信号分配器和控制台的电源，换色架即可受控；●每一路换色架中，最后一个换色架的输出接口最好配制信号终端。

电子产品维修手册一、前言电子产品已经成为现代生活中不可或缺的一部分。

然而，由于各种原因，这些产品在使用过程中可能会出现各种故障。

为了帮助用户解决一些常见的问题，本手册将提供一些关于电子产品维修的基本知识和技巧。

二、安全注意事项1. 在进行任何维修工作之前，务必断开电源，并确保设备完全停止工作。

2. 佩戴适当的防护装备，如手套和护目镜，以防止意外受伤。

3. 谨慎处理易碎件和敏感元件，避免损坏或静电放电。

4. 如果您对任何维修步骤不确定，请咨询专业人士或联系厂家客户支持。

三、故障排除1. 电源问题- 确保电源插头已正确插入插座。

- 检查电源线是否损坏，如有损坏应更换。

- 在尝试其他解决方案之前，重启设备可能有助于解决电源问题。

2. 屏幕问题- 如果屏幕没有显示任何图像，首先检查连接电缆是否牢固。

- 调整屏幕亮度和对比度设置，以确保其工作正常。

- 如果屏幕有黑屏或闪烁问题，可能需要更换屏幕或接触厂家客户支持。

3. 硬件问题- 对于电脑或手机等设备，如果发现运行缓慢或者出现卡顿现象，可以尝试清理存储空间或重启设备。

- 如果硬件组件（如键盘、鼠标）损坏，可能需要进行部件更换或者修复。

四、常见问题解答问题1：手机无法开机解决方案：尝试长按电源键并保持5秒钟，如果不起作用，请充电然后再次尝试。

问题2：电脑蓝屏解决方案：重启电脑，如果问题仍然存在，根据蓝屏错误代码查询相关解决方案或联系厂家技术支持。

问题3：电视遥控器无法正常工作解决方案：检查遥控器电池是否耗尽，如果是，请更换新电池。

确保遥控器与电视之间没有障碍物，并且在正确的范围内使用。

问题4：音响无声解决方案：检查音响与音频源的连接，确保线缆连接正确。

调整音响音量控制器或检查音频输出设置，也确保音频源本身没有问题。

五、维修保养建议1. 定期清洁设备，避免尘埃积聚影响正常工作。

2. 避免将设备暴露在极端温度或湿度环境下，以免损坏内部部件。

3. 减少设备的震动和冲击，以防止部件松动或断裂。

换色器维修指导手册一、上电不复位：1、上电后换色器不复位，但色纸在上电的一瞬间可以张紧。

原因：可能色纸筒卡死、电机损坏或机械过紧。

处理方法：①色纸筒卡死：用力转动色纸筒找出卡死的地方，将其卡死的地方剪调或者磨掉即可。

②电机损坏：将色纸筒拆下后，用手转动电机轴感觉是不是过紧或者转不动，如是这个现象表明电机损坏，将电机更换即可；如转动流畅，再在电机两端加直流12V电压，看电机是否运转，如不运转，则电机损坏，更换电机即可。

③机械过紧：拆下色纸筒，检查色纸筒的上下端盖、电机轴和上端轴是否变形，如变形，则更换变形的部件即可。

2、上电后换色器不复位，但换色器会微微运行一下，就不运行了。

原因：关电开关损坏或者LM393损坏。

处理方法：①关电开关损坏：将换色器上电后，将万用表拨到直流电压档，用万用表的黑表笔接换色器主板上的地，红表笔接换色器主板上插关电开关的接插件上标有S1或S2的一端，再拨动码盘，观察万用表上的读数有没有0V到5V或5V到0V的变化，如没有，说明关电开关损坏，更换关电开关即可。

②LM393损坏：将换色器上电后，将万用表拨到直流电压档，用万用表的黑表笔接换色器主板上的地，红表笔接换色器主板上插关电开关的接插件上标有S1或S2的一端，再拨动码盘，观察万用表上的读数有没有0V到5V或5V到0V的变化，如有，再将万用表的红表笔分别接在LM393的①脚或者⑦脚上，并转动码盘，观察万用表上的读数有没有0V到5V或5V到0V的变化，如没有，说明LM393损坏，更换LM393即可。

如有，说明单片机损坏，更换单片机即可。

3、上电后换色器不复位，但换色器会只向一个方向运行。

原因：关电开关的一个检测信号损坏。

处理方法：将换色器上电后，将万用表拨到直流电压档，用万用表的黑表笔接换色器主板上的地，红表笔接换色器主板上插关电开关的接插件上标有S1或S2的一端，再拨动码盘，观察万用表上的读数有没有0V到5V或5V到0V的变化，如没有，说明关电开关损坏，更换关电开关即可。
