液晶显示器电源二合一板维修经验总结(文章)

电源维修：也就是当电源出现故障以后我们进行维修。

最常见的故障：就是不通电。

电源坏了液晶显示器肯定会出现不通电的现象，也就是插上电源没有任何反应，电源灯也不亮，就与没插电一样。

不通电——但是并不是说不通电一定就是电源的问题，这个不一定的。

（比如：驱动板上的CPU坏了当插上电整机也是没有反应的，但是这个时候电源可能是好的）。

遇到不通电的机器的时候，要想判断是不是电源的问题，这时可能把电源通上电，然后测量一下后级有没有12V电压的输出，有没有5V输出。

这时如果测量没有输出12V与5V更加说明是电源的问题，如果机器不开机但测量有12V与5V的输出证明不是电源的问题了。

有可能是驱动板主板的问题了。

如果没有输出12V或是5V，这时需要如何维修这个电源？维修电源需要注意的事项以及如何维修电源：首先需要区分“热地”与“冷地”的问题，“热地”就是带电的地，“冷地”就是不带电的地。

在图1与图3中的变压器，它是一个磁心，是一个回形的磁心，在磁心的两端绕有线圈，这磁心本身是不导电的只是导磁的，在图1中变压器（磁心两端象一道河），把初级与次级通过当中的磁是隔开的。

我们知道在图1中的地线同时在左半部分的地线符号多两横，而右半部分的地线符号只有一横的，因为左边的地线与右边的地线是不通的，也就是图2中的电源板，它的电源部分是一个地，在后面输出端是另外一个地。

那么电源部分那个地称为“热地”，除了电源以外后面的那个地称为“冷地”。

“热地”是带电的地，“冷地”是不带电的地，“热地”不要去摸它，如果摸它会被触电的。

如何区分“热地”与“冷地”呢？在图2中的电源高压二合一板虽然说是在一块板上，但是它相对来说还是独立的，左边是高压部分是点亮液晶显示器的灯管，它的右边是电源部分。

在电源部分又分为“热地”与“冷地”。

在图1中只有开关变压器的初级是“热地”，怎么知道它是“热地”呢，在图3电源的反面很明显有的一条分界线或者有一些白色圈起来，图3的红线部分就是电源的初级部分，这部分在通电之后手是不能摸的。

APPL-IATSICE ： TREPA ITRIJSIGSONY APS -285型电源二合一板维修图解□景曙光SONY APS -285型电源二合一板集开关电源与L E D 背光驱动电路于一体，分为GE 2A 、GE 3A 两大系列，前者主要用于SONY (索尼）KDL -32EX 421/423/520/521/523等型液晶彩电中，后者主要用于SONY KDL -40EX 520/521/S 23、KDL -46EX 520/521/523 等型液晶彩电中。

PFC C6602、C6606并联，其两端为LEI)灯条供电-O UTU -OUT 3电压测试点LED 背光插座CN 6602,其-OUT 1、-〇UT 3 端对地电压在待机时均为 ()V ,二次开机后均为 113.8VL E D 背光插座C N 6601, 其 +O U T 1、+O U T 3 端对地电压在待机时均匀为 0V ,二次开机后分别为114.9Vdl5.4V电容 C 6604、C 6405、 C 6407与电感L 6401组 成+12V FI 型滤波电路， 输出 AU -12V 、REG 12V 和 B D R -ASU -12V ,实 测这几组电压在待机与 二次开机后均为12.46V滤流电容C 66W 两端为LEI )灯 条供电+OUT 3 电压测试点滤流电容C6611 两端为L E D 灯 i 条供电+O U T 1 电压测试点半桥驱动芯片IC 6702(CXD 9969AP ),用 于逆变形成LED 灯 条供电，其引脚功能 与正常在路电阻如 下表：|引脚|功能I C T—R T G N D P R O T SS ____VC1O C P V C 2P G N D V G L N C V B VS V G H在路电阻〇<0>红笔接地I 黑笔接地21.85.86010.23314.812.812.807414.23010.11467.50.0080.008007.8()1.17.8000C 0C 7.21000 6.8100015.2副开关电源芯片IC 6301 (MIP 2H 2),其引脚功能 与正常在路电阻如下表：1D 6508(F5K60M),其+、-端对地反向电阻脚功能红笔接地黑笔接地均为对地正向电阻1V D D 1807.52FB80010.8B P F C 开关管Q 65U 2及■3O L P 3010.8主电源开关管Q 6503、*14V C C 00 6.8Q 65I I 4等大功率|5D R A I N 1(K )07.6M C )S 「H T 管实测数据|6N C 30X见表2(4丨页）7.8S O U R C E13V 待机电压滤流电容 C 6211,其两端 为 S T B Y 33V 电压测试点插座CN 6201,通_过排线与主板相 连,其①…⑧脚为 控制信号输入或 检测信号输出 端，⑨w ⑯脚为电 压输出端或接地 端,各引脚具体功 能见表1(41页）副开关电源变压器T63U1,其①—③绕 组为高压绕组，直 流电阻为12U ;热 地侧⑤-⑥绕组输 出的电压分别经 D 6309X 6308 和D 6310、C 6307 滤波后，输出1625 V (待机时为16.MV) 和14.49V {待机时 为15.19V ),前者供给副开关电源源芯 片 丨C6301(M11J 2H 2)@®,S 者供给PFC: + P W M 控制芯片 IC6501(CXA 3S 01M K r a ®lPFC+PWM控制芯片I C6501 (CXA3801M),其⑲脚 ivCC)为15V供电端,其引脚功能与正常在 路电阻如下表：上屏电压控制管、C)(.4〇2(KJJ(l3iy),单P沟i i场效应 管，导通后输出T-CON-VCC- 12V电压,其引脚 功能与正常在路 电阻如右表：51脚功能接地mm接地1PFC-O U T111.2 2.6 2M O D E122012.1 3A C-D E T IN33 3.1 4A C-V R M S28011.2 5P F C-Z C D307.8 6PFC-SS0.20.2 7PF C-V A O827.8 PFC-VSEN SE288.2 9PFC-O V1)288.2 10P F C-T O N M A X557.8 11R M-O FFA H J808.2 12R M-FM1N1228.2 13R M-S S728.1 14K M-CS20.30.3 15R M-C S1U.30.3 16R M-R T1408.2 17VREF807.8 18G N D0019VCC56 6.8 20B-O K20013.2 21R M-O U T N11211.2 22A C-D E T O U T6012.8 23R M-O U T P11211.2 24M O D E220011.8I----1引脚丨功能I茬詒电Ii接地ffi(kQ) I黑笔接地卜3s极，+I2V输入 5.2 1.14C;极，接三极管IQ M013.20.95-8|丨）极，上屏电压输丨出".20.2•、松w，•^'：Z71-3n•:i[5丨：丨.Atl，••1lUi»-/1!4i：“V“““，W•，’主开关电源变压器T6502,其次级⑧-⑭绕组与⑩-⑫绕组并绕，形成+ 12电压‘n丨背光供电变压器T6701,其次.级I K2绕组与®K5绕组串联,*形成+O U T1、+OUT3电压，4⑫-d i绕组形=成-OUTI、疆-O U T.、电压•.i m1•，％»*9J，I',淳须说明的是，采用该型二合一板的 液晶电视，在初次上电或在开机状 态下按机身电源键关机后,面板指 示灯不亮，此时仅副开关电源工 作，通过插座CN62I I I⑩脚输出 3.3V电压;上电后按一下机身电源 键或遥控待机时,CN6201①、③脚 电平跳变，P F C:电路与主开关电源 启动工作,PFC电压升至390V,并 从CN62U1⑫、利、⑯、⑯、⑳、⑩脚 输出+ 12V电压，此时面板红灯亮；二次开机后,CNf>2U丨⑤、®脚电平 跳变，背光电路启动，并从 C:N62(I1⑭、㉖、如脚输出12V上屏 电压，此时面板绿灯亮iu,.全桥D65U Z对输入市电进行整流，所到脉动直流电压经电阻R6503 ^R6506(330k f l x4)和 R65C I8(27k〖2)分压、二极管1)65()4{稳压值 12V)稳.压后送给丨C6501{CXA38U1M}③W,进行市电检测。

检修液晶彩电电源板的技巧一、常用维修方法液晶（LCD）彩电电源板的维修方法与CTR（显像管）彩电电源电路的维修方法基本相同。

除了采用常见的“直观检查法”、“电阻测量法”、“电压测量法”、“波形测量法”等方法外，根据液晶彩电电源板的电路结构和特点，还可采用以下几种方法。

1.外接电压法“外接电压法”就是将机外或机内适合需求的电压或信号，接入电源板相应的位置，为相关电路供电，根据供电后的电压变化和故障现象，来判断故障范围。

常用的“外接电压法，有两种：一是外接开机电压，一般电源板连接器的开/关机控制电压标注为“ON/OFF"，“POW-ON"，“PS-ON”等。

为了强迫电源板进入开机状态，在微处理器不能“二次”开机的情况下，可将电源板连接器的开/关机控制电压引脚，外接到相应的高、低电压上，如果为高电平开机，一般将开/关机控制端接副电源5V输出端；如果为低电平开机，则将开关机控制端接地；二是外接驱动电路Vcc供电电压，当PFC（功率因素校正）电路或主、副电源不启动（因无Vcc供电所致）时，可通过外接12〜18V电源为PFC电路或主、副电源驱动控制集成电路供电。

供电后，测量开机电压和观察故障现象，判断故障所在。

2.假负载法在维修开关电源时，为区分故障是出在负载电路还是电源本身，经常需要断开负载，并在电源主输出端（一般为12V,18V或24V）加上假负载进行试机。

之所以要接假负载，是因为开关管在截止期间，存储在开关变压器“一次”绕组的能量向“二次”侧释放，如果不接假负载，则开关变压器存储的能量就无处释放，极易导致开关管击穿损坏。

关于假负载的选取，一般选取（30〜60W）/12V的灯泡（汽车或摩托车上用）作假负载，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低，优点是直观方便。

为了减小启动电流，也可采用30W的电烙铁作假负载或采用大功率600〜1000Q电阻。

3.光电藕合器短路法液晶彩电的开关电源较多地采用了带光电耦合器的直接取样稳压控制电路，当输出电压高时，可采用“短路法”来测定故障范围。

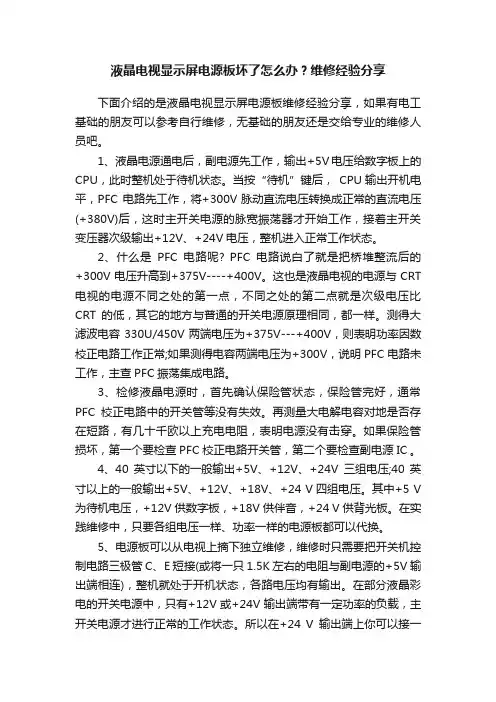

液晶电视显示屏电源板坏了怎么办？维修经验分享下面介绍的是液晶电视显示屏电源板维修经验分享，如果有电工基础的朋友可以参考自行维修，无基础的朋友还是交给专业的维修人员吧。

1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。

当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

2、什么是PFC电路呢? PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。

这也是液晶电视的电源与CRT 电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。

测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。

3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。

再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。

如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。

4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。

其中+5 V 为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。

在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。

5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。

在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

液晶显示器电源电路常见故障维修实战一、电源电路常见故障分析液晶显示器电源电路常见故障主要是无输出电压、输出电压低、无输出且有“吱吱”响声等。

1、造成电源电路故障的原因保险管烧坏、滤波电容损坏、开关管烧坏、稳压电路异常、保护电路异常等。

当液晶显示器电源电路出现故障后，常见的故障现象主要有以下几点。

按电源开关后，电源指示灯不亮，液晶显示器无反应；按电源开关后，电源指示灯一闪即灭；按电源开关后，液晶显示器无反应，检查后发现总是烧坏保险管。

2、无输出电压故障分析如果液晶显示器电源电路中的+5V 和+12V 电压均无输出，一般是由于无交流电输入，或电源连接线断线，或开关电源损坏等引起的。

3、输出电压低故障分析如果液晶显示器电源电路中的+5V 和+12V 输出电压均偏低，一般是由于滤波电容失容引起，可打开电源外壳后直接更换电容。

4、无输出且有“吱吱”响声故障分析如果液晶显示器电源电路无输出电压，且有“吱吱”响声，一般是由于+310V 滤波电容失容，或负载有短路引起的。

电源电路故障检修流程：二、维修实战1）电源电路无电压输出故障维修当液晶显示器电源电路出现故障后，其检修方法如下：1.检查液晶显示器的供电电网是否有电，电网电压与该液晶显示器要求的供电电压是否一致，电源插座是否有电等。

2.测量电源板输出电压是否为 0。

如果电源板输出电压不为 0，接着检查+12V/+5V 保护电路中的元器件（如二极管ZD902/ZD903 等），并更换损坏的元器件。

3.如果电源板输出电压为0，接着测量电源板电源插座220V 电压是否正常。

如果不正常，检查电源线缆和电源插座是否接触良好。

4.如果电源板电源插座220V 电压正常，接着检查电源保险管是否烧断。

如果烧断，转到第7。

5.如果保险管没有烧断，接着测量 310V 滤波电容（如 C905）引脚电压是否为 310V。

如果不是，检查 310V 滤波电容及整流滤波电路中的整流二极管和滤波电容、电感，并更换损坏的元器件。

LED液晶电视电源板维修指南（图）本LED液晶电视开关电源是采用电源部分与LED 驱动部分二合一的方案。

由交流100V~240V 电压输入，电源部分有3 路输出，外加LED 驱动电源。

电源结构框架如下图所示，启动时，由100V-240V 交流电压输入,首先将待机电源启动，5V 输出给CPU 供电，由CPU 根据整机设定情况发出ON/OFF（PS-ON）开机指令给电源电路，通过反馈回路将主电接通，100V-240V交流电压经整流输出，通过PFC 电路将整流后的电压升到380V 左右，通过LLC 电路，经变压器转换输出12V 和LED 驱动电源（LED 点亮时约200V 到210V）。

同时，主板将根据情况输出SW 信号和BRI 信号，电源板接到这两个信号后，LED 驱动开始工作，背光点亮。

一、各部分分解说明1. 待机电源部分待机电源部分主控电源管理芯片采用的STR-6059H，内置650V 的MOS，变压器为T901, STR-6059H 为准谐振控制芯片，其启动过程为：交流100V～240V 输入电压经整流桥整流后，经变压器T901 副边输出端输出电压20V 进入N831（STR-6059H）的5 脚(Vcc)端，外接47uF 的旁路电容，用于储存启动电压，当Vcc 电平达到芯片启动电平时，N831 开始工作。

（以上元器件及其位号请参考原理图）当待机5V(5V_S)无正常输出时，首先用示波器检测STR-6059H 的Vcc 供电是否正常，如Vcc 供电出现锯齿波，请检测开关电源是否开路。

本待机部分产生待机5V（5V_S）电压，当主板发过来STB 为高电平时，5V_S 通过光耦N833 来打通主电路，即只有待机电压正常工作，其它电路才能工作。

STR-6259H 的各个引脚功能如下：STR-6259H 具有过压保护、过流保护、以及过热关断等保护电路。

2. PFC 部分PFC（Power Factor Correction）即功率因数校正,主要用来表征电子产品对电能的利用效率。

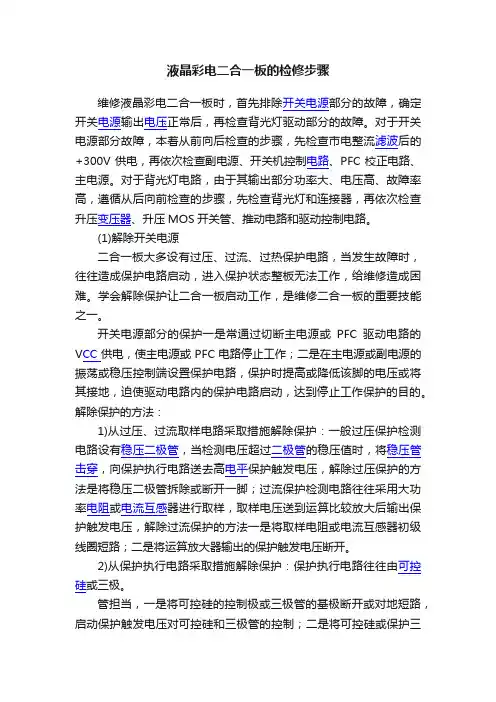

液晶彩电二合一板的检修步骤维修液晶彩电二合一板时，首先排除开关电源部分的故障，确定开关电源输出电压正常后，再检查背光灯驱动部分的故障。

对于开关电源部分故障，本着从前向后检查的步骤，先检查市电整流滤波后的+300V供电，再依次检查副电源、开关机控制电路、PFC校正电路、主电源。

对于背光灯电路，由于其输出部分功率大、电压高、故障率高，遵循从后向前检查的步骤，先检查背光灯和连接器，再依次检查升压变压器、升压MOS开关管、推动电路和驱动控制电路。

(1)解除开关电源二合一板大多设有过压、过流、过热保护电路，当发生故障时，往往造成保护电路启动，进入保护状态整板无法工作，给维修造成困难。

学会解除保护让二合一板启动工作，是维修二合一板的重要技能之一。

开关电源部分的保护一是常通过切断主电源或PFC驱动电路的V CC供电，使主电源或PFC电路停止工作；二是在主电源或副电源的振荡或稳压控制端设置保护电路，保护时提高或降低该脚的电压或将其接地，迫使驱动电路内的保护电路启动，达到停止工作保护的目的。

解除保护的方法：1)从过压、过流取样电路采取措施解除保护：一般过压保护检测电路设有稳压二极管，当检测电压超过二极管的稳压值时，将稳压管击穿，向保护执行电路送去高电平保护触发电压，解除过压保护的方法是将稳压二极管拆除或断开一脚；过流保护检测电路往往采用大功率电阻或电流互感器进行取样，取样电压送到运算比较放大后输出保护触发电压，解除过流保护的方法一是将取样电阻或电流互感器初级线圈短路；二是将运算放大器输出的保护触发电压断开。

2)从保护执行电路采取措施解除保护：保护执行电路往往由可控硅或三极。

管担当，一是将可控硅的控制极或三极管的基极断开或对地短路，启动保护触发电压对可控硅和三极管的控制；二是将可控硅或保护三极管拆除。

(2)背光电路保护电路的解除背光灯保护电路对输出电压和灯管电流进行检测、整流、取样、分压后，获取保护触发电压，对驱动控制集成电路进行控制，解除保护的方法：1)从过压、过流取样电路采取措施解除保护：一般过压保护检测电路往往设有分压电路、整流电路、比较取样电路、放大电路，然后将保护电压送到驱动控制集成电路；可将过压保护输出的保护电压断开；过流或电流平衡检测保护电路设有取样电阻、整流电路、比较取样电路、放大电路，然后将保护过流电压送到驱动控制集成电路；可将过流保护输出的保护电压断开。

海信液晶电源板检修经验总结和维修实例（图）对于海信液晶带有SMA—E1017的电源想来大家都非常熟悉，我不想多说，只是想介绍一下关于此类电源的一些典型故障的维修及其认识。

电源板炸件的问题：对于炸件的机器，大家都比较敏感，特别是看到SMA—E1017炸掉，FQA24N50击穿，在我们的心中就比较紧张，恐怕下次再开机时，还会出现这些原件再次炸掉的危险，甚至不知如何下手，才能将机器修好。

关于此类故障应该怎样维修，我想以下一些地方入手：首先要分析一下元器件炸裂的原因，首先是PFC电路的场效应管为何击穿，究其原因无非两点：1.场效应管过流。

2.场应管过压。

我们知道场应管过流会损坏，为什么呢？因为在过流时，两个PN结会击穿，而更多的原因是由于Ton周期过长，场效应管在截止时反压过高而损坏。

为什么呢？在硬开关中电路中，在开关管的集电极加上吸收回路来降低开关管截止时形成的高压。

其电压的大小与电流的变化率成正比(正比于di/dt)，也就是当开关管截止时，开关管的反压最高。

对于软开关的电源又是如何呢，所谓软开关就是将开关管开关时的功耗降低趋向于0。

｛我们知道mosfet管的开关时呈阻性，在其饱和导通时呈低阻特性。

在平板维修时我们会发现IRF7314，mosfet管的d、s两端的压降用我们的万用表是量不出来的，而普通三极管的饱和压降为0.3V。

对于使用场效应管的开关电源，开关管之所以热，其原因就是因为其开关损耗严重。

软开关是指ZCS（zero current switching 零电流开关）和ZVS(zero voltage switching零电压开关)。

｝由上可知，开关管在截止时若使用软开关只能使用ZCS,在使用软开关时，开关在截止期间仍然有高压存在，而这个高压，只有零电流时出现。

因为在谐振电路中，只有零电流时，电容和电感两端的电压达到最高。

由此，我们可以知道当电流超过正常值时，开关管截止时的电压比正常时会高。

当这个电压超过其极限值时就会击穿。

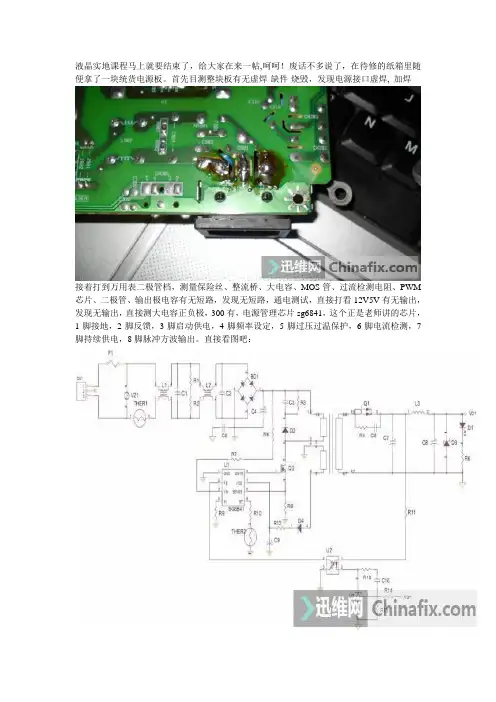

液晶实地课程马上就要结束了，给大家在来一帖,呵呵！废话不多说了，在待修的纸箱里随便拿了一块统货电源板。

首先目测整块板有无虚焊·缺件·烧毁，发现电源接口虚焊, 加焊接着打到万用表二极管档，测量保险丝、整流桥、大电容、MOS管、过流检测电阻、PWM 芯片、二极管、输出极电容有无短路，发现无短路，通电测试，直接打看12V5V有无输出，发现无输出，直接测大电容正负极，300有，电源管理芯片sg6841，这个正是老师讲的芯片，1脚接地，2脚反馈，3脚启动供电，4脚频率设定，5脚过压过温保护，6脚电流检测，7脚持续供电，8脚脉冲方波输出。

直接看图吧：它的工作过程是这样的，整流桥输出经过300v大电容c4滤波得到320v电压，分两路，一路去变压器，一路经过图中的电阻r5和r7给电源ic SG6841的第3脚提供启动电流，然后ic 通过内部电路给7脚外接的c9充电，c9电压慢慢升高，当电压达到ic的启动电压后，ic控制内部产生锯齿波脉冲电压从8脚输出来驱动开关管，开关管Q2开始工作，变压器也开始工作，变压器的次级绕组和初级次绕组感应到能量并释放，经过二极管整流和电容滤波得到直流电压。

同时，初级次绕组的电压经过D4和R12取代启动电路给ic第7脚提供工作电压。

测300v大电容有320v电压正常，再测ic的第3脚启动电压vin，发现电压一直在0，5，10v 左右跳变，ic得不到工作电压当然不工作了。

第一反应就是这条路上有电容出问题了，但是测得300v大电容的电压是稳定的，直接经过两个电阻进ic的，这条路上也没别的元件件了呀，那怎么电压会跳变，关联到上面说的ic工作过程，应该是与第7脚和7脚外接的电容c9有关了，测7脚电压果然也在跳变，换掉c9图中ic右边那个电解电容就是c9，通电，电压不再跳变稳定在11v左右,12v5v已经出来了此板修复。
