XP型系列旋喷钻机

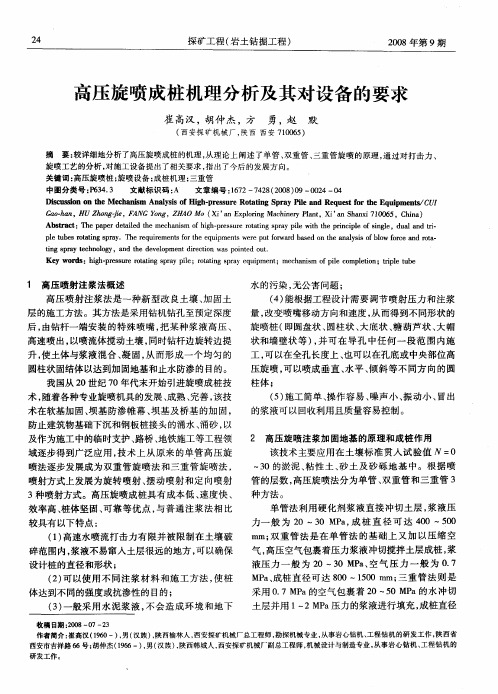

XP系列旋喷钻机是适用于旋喷工艺的一种基础工程施工钻机，主要适用于
软弱地基的加固、基础防渗、挡水帷幕、挡土围堰及
地下工程建设等。
本产品是由本厂成熟产品进一步完善而成，性能
稳定，操作方便，操纵台既可以与主机组装成一体，
也可以根据需要分离式连接，其零部件的通用化程度
可高达80%。
本产品主机通过不同模块配置可适合单重、双
重、三重钻进工艺和旋喷、摆喷、定喷钻进工艺；具
有多种行程系列，可满足施工场地环境对设备高度的要求或限制。
本产品旋喷施工时，提升速度无级可调，且速值保持稳定，保证了旋喷成桩的质量。
本产品可安装到我厂的轻型履带底盘上，机动性更强；还可根据用户的不同要求进行具体的个性化改装设计。
本产品具有适用范围广、施工简便、固结体形状强度可控制、有较好的耐久性以及低公害、不污染环境和水源等特点，是符合现代化城市建设和环境保护要求的一种理想的施工钻机。
主要技术参数（供参考，可根据用户要求进行修正）。
XP-50A型锚固旋喷工程钻机
一、钻机用途
XP-50A型锚杆旋喷工程钻机主要用于单重管也可以用于双重管旋喷灌浆，作提升和旋转喷射管用途，在垂直度要求不是太高的地基加固工程中也可以担当自成孔任务。
二、钻机特点
1、钻机扭力大，具高低速档位，使用高速档位时可自行钻进；.
2、钻机提速可以任意调节，适应旋喷作业各种提升速度的需要；
3、钻机设计紧凑，重心稳定，熟练工人善于利用动力头顶压功能时，移动并不
困难；
4、设备适应小型场地的高喷作业。
三、技术参数
1、钻孔深度：50-60m
2、桩径：400-800mm
3、钻杆规格：单管ø42-50mm
双管ø50mm
4、旋喷倾角：-5°到90°
5、输出转速：正:19,38,70,120rpm
反:16rpm
6、提升力：额定24kN,最大30kN
7、给进力：额定16kN,最大21kN
8、滑道行程： 2.3或1.8m任选
9、提升速度：0-25mm/Min(可调)
10、额定扭矩：1500N.m
11、电机型号：Y160L-6 功率11kw
12、外形尺寸：长×宽×高:3400×1500×1500mm
13、钻机净重：950kg。
1 用途及主要特点1.1 用途适用于铁路、公路、桥梁、•坝基及各种工业与民用建筑的地基处理和加固。
除可进行一般旋喷（摆喷、定喷）工程施工外，还可用于浅孔钻探及工程勘察钻孔等工程施工。
1.2 主要特点1.2.1 钻机能力大。
1.2.2 采用全液压动力头传动，无级变速，钻进效率高，劳动强度低。
1.2.3 直动式负载反馈微调变量液压系统，功率随负载变化，高效率，低能耗。
1.2.4 国内同类钻机中，首次订制了进口的摩擦定位的专用阀，其特性完全满足旋喷工艺要求。
1.2.5 动力头变速范围宽，可满足各种地层和不同钻进工艺的要求。
1.2.6 履带底盘装载，行走、移动就位方便快捷。
1.2.7 配有回转支承，需要时孔位可转至履带侧边工作。
1.2.8 动力头行程长，减少辅助时间。
1.2.9 结构紧凑，集中操作，方便安全。
1.2.10 配备钻塔垂直、动力头回转及提升速度的显示装置。
2 主要技术参数2.1 钻孔深度：50m；2.2 钻杆直径：Φ42mm,Φ50mm;2.3 钻孔倾角:左右±3°前倾 10°后倾 90°2.4 最大扭矩：2000 N.m2.5 动力头转速：高0-250 r/min;低0-88 r/min2.6 动力头最大行程：3500 mm;2.7 动力头额定提升力：35 kN;2.8 动力头允许加压力：12 kN;2.9 动力头提升/加压速度：旋喷精细调节速度0.06-0.9/1.8 m/min 2.10 动力头快速升降：0-22/0-28 m/min2.11 电机功率：22 kW;2.12 外形尺寸：（工作时）2768×1800×4566（运输时）4500×1800×1800 (mm)2.13 整机质量：2500 Kg；2.14 主泵系统压力：20 MPa2.15 副泵系统压力：16 MPa;3 主要结构简介3.1 总体结构钻机主要由立柱、动力头、操纵台、油箱、油泵传动系统、液压系统、机架及底盘组成，结构见图１。
深孔砂卵（漂）石地层高喷防渗墙施工作业指导书（以桐子林水电站导流明渠围堰高喷防渗墙为例）1、编制的目的和意义1.1、围堰防渗概况桐子林水电站导流明渠围堰防渗轴线长1056.678m，覆盖层最大埋深51.0m，高喷防渗工程量约52000m，防渗面积约45000m²，施工工期2.5个月，最大施工孔深为52.0m，在砂卵砾石、孤石及漂石地层中52m高喷灌浆施工孔深，属国内之最。
本围堰防渗工程设计纵向围堰一条（围）0-441.104～0+615.574，另增设横向子围堰两条将明渠基坑划分为3个区段，（围）0-60子围堰长118.4m，（围）0+185子围堰长79.3m。
1.2、围堰地质条件通过现场地质资料及复勘孔揭示，该围堰施工地质复杂、地层结构多变，孤石、飘石含量高，覆盖层最大埋深达51.0m，存在地下动水、承压水等特殊地层，其地层结构及具体分布如下：（1）、【（围）0-441.104～（围）0-074.0】段地层结构以砂卵石及人工填筑层为主，孤石、漂石含量达50%，最大粒径达3.0m；（2）、【（围）0-074.0～（围）0+190.0】段地层结构以砂卵石及粉砂质粘土层为主，孤石、漂石含量10～20%；（3）、【（围）0+190～（围）0+615.574】段地层结构以砂卵石、粉砂质粘土层及人工填筑层为主，孤石、漂石含量达20～30%；（4）、承压水、地下动水富集区集中于【（围）0-249.0～（围）0-121.0】及【（围）0+205.0～（围）0+324.0】段。
地质分层构造及分布范围如下：（围）0-441.104～（围）0-176.0m段覆盖层厚8～35m，分三层，主要为第⑶层的砂卵砾石层8～32m，底部分布有第⑴层砂卵砾石层厚约3m，第⑵层局部含桐子林组粉砂质粘土层呈透镜状局部分布，厚约4～6m。
（围）0-176.0～（围）0＋365.0m段覆盖层厚30～51m，亦为三层结构，主要为第⑴、⑶层的砂卵砾石层及人工填筑层，第⑵层桐子林组粉砂质粘土层。
