旋喷锚杆钻机工作原理

支护中可直接锚入的高压旋喷锚杆施工工法支护中可直接锚入的高压旋喷锚杆施工工法一、前言在地下工程中，由于地质条件的复杂性，对于地下延伸部分的支护工作尤为重要。

支护中可直接锚入的高压旋喷锚杆施工工法是一种常用的地下支护方法，能够有效地加固地质体，在工程中应用广泛。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点支护中可直接锚入的高压旋喷锚杆施工工法具有如下特点：1. 施工方法简便：采用现场喷射灌浆工艺，无需拆卸锚杆管或打洞操作，施工速度快。

2. 支护效果好：高压旋喷锚杆能够将周围土层和岩层牢固地固定在一起，增加了地质体的强度和稳定性。

3. 适应性强：可以应用于不同类型的地质体，包括软土、黏土、砂土、砾石等各种地质条件。

4. 防水效果好：高压旋喷锚杆施工过程中可以加入适量的防水剂，从而提高地下工程的防水效果。

三、适应范围支护中可直接锚入的高压旋喷锚杆施工工法适用于各类地下工程的支护，包括隧道、地下水库、地铁、矿井等。

同时，由于该工法施工简便、效果好，还可应用于桥梁基础、房屋基坑等其他地下施工环境。

的工艺原理主要包括：采用高压旋喷机实施喷射灌浆，将灌浆剂喷射至锚杆孔内，灌浆剂的压力将周围土层牢固地固定在一起，形成一体化的地下构造。

工法与实际工程之间的联系：该工法与实际工程的联系主要体现在工艺的选择与应用上，根据具体的地质条件、土体稳定性要求和施工周期等因素，选择适当的喷射灌浆工艺参数，最大限度地提高工法施工的效果和质量。

采取的技术措施：为了确保该工法的施工质量和效果，需要采取以下技术措施：1. 选择适当的灌浆剂和喷射灌浆机，确保灌浆剂的质量和喷射灌浆机的稳定性。

2. 控制喷射灌浆的压力和流量，以保证灌浆剂充分填充锚杆孔道，并达到所需的灌浆效果。

3. 进行现场灌浆剂的试验和试验锚杆的安装，以确定施工参数和施工程序，并对实际施工过程进行监控和调控。

锚杆的工作原理
锚杆是一种常用于土木工程和岩土工程中的支护材料，它能够在地下工程中起
到固定和支撑的作用。

锚杆的工作原理主要包括受力传递、支撑和固定三个方面。

首先，锚杆的工作原理之一是受力传递。

在地下工程中，锚杆通过预埋或者后
注浆的方式固定在岩土体中，当地下工程受到外部荷载作用时，锚杆能够通过受力传递的方式将荷载传递到岩土体内部，从而起到支撑和固定的作用。

这种受力传递的作用能够有效地减轻地下工程结构的受力情况，提高结构的稳定性和安全性。

其次，锚杆的工作原理还包括支撑作用。

在地下工程中，锚杆可以通过支撑作
用来稳定地下工程结构，防止土体的松动和位移。

当地下工程受到外部荷载作用时，锚杆能够通过支撑作用来抵抗土体的变形和位移，从而保证地下工程结构的稳定性和安全性。

这种支撑作用对于地下隧道、地铁、桥梁等工程结构来说尤为重要。

最后，锚杆的工作原理还包括固定作用。

在地下工程中，锚杆能够通过固定作
用来牢固地固定在岩土体中，从而保证地下工程结构的稳定性和安全性。

通过锚杆的固定作用，可以有效地防止地下工程结构的位移和变形，提高地下工程的使用寿命和安全性。

总的来说，锚杆的工作原理主要包括受力传递、支撑和固定三个方面。

通过受
力传递，锚杆能够将外部荷载传递到岩土体内部；通过支撑作用，锚杆能够稳定地下工程结构；通过固定作用，锚杆能够牢固地固定在岩土体中。

这些工作原理使得锚杆成为了地下工程中不可或缺的支护材料，为地下工程的安全和稳定起到了重要的作用。

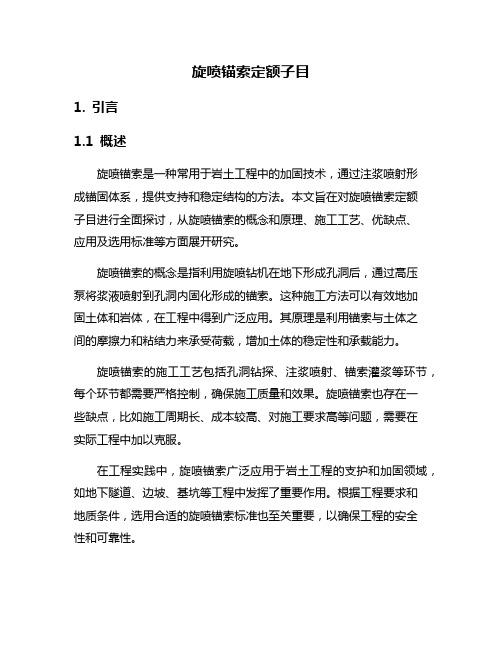

旋喷锚索定额子目1. 引言1.1 概述旋喷锚索是一种常用于岩土工程中的加固技术，通过注浆喷射形成锚固体系，提供支持和稳定结构的方法。

本文旨在对旋喷锚索定额子目进行全面探讨，从旋喷锚索的概念和原理、施工工艺、优缺点、应用及选用标准等方面展开研究。

旋喷锚索的概念是指利用旋喷钻机在地下形成孔洞后，通过高压泵将浆液喷射到孔洞内固化形成的锚索。

这种施工方法可以有效地加固土体和岩体，在工程中得到广泛应用。

其原理是利用锚索与土体之间的摩擦力和粘结力来承受荷载，增加土体的稳定性和承载能力。

旋喷锚索的施工工艺包括孔洞钻探、注浆喷射、锚索灌浆等环节，每个环节都需要严格控制，确保施工质量和效果。

旋喷锚索也存在一些缺点，比如施工周期长、成本较高、对施工要求高等问题，需要在实际工程中加以克服。

在工程实践中，旋喷锚索广泛应用于岩土工程的支护和加固领域，如地下隧道、边坡、基坑等工程中发挥了重要作用。

根据工程要求和地质条件，选用合适的旋喷锚索标准也至关重要，以确保工程的安全性和可靠性。

旋喷锚索作为岩土工程中一种重要的加固技术，具有独特的优势和适用范围，但在实践中也需要注意施工质量和选用标准的问题。

通过深入研究和探讨，可以更好地理解旋喷锚索的特点和应用，为工程实践提供有益的参考和借鉴。

1.2 研究背景传统的地基和岩土工程中，常常使用土方开挖和支护结构的方法来解决工程中的地基问题。

在一些特殊的地质条件下，如软弱土层、高地下水位、坡面稳定等情况下，传统的支护结构往往无法满足工程的要求。

人们开始研究并开发了一种新型的地基加固技术——旋喷锚索技术。

旋喷锚索技术是利用旋喷钻机将锚索预制体埋设到地下，然后通过旋喷灌浆的方式将土体与锚索紧密结合，形成一种稳定的地基加固结构。

这种技术不仅可以加固土体，还可以增加土体的抗拉强度，提高地基的承载能力，从而有效地解决了一些传统方法难以解决的地基问题。

随着城市化进程的加快和建筑技术的不断发展，旋喷锚索技术在地基工程中得到了广泛的应用。

锚杆工作原理
锚杆是一种常用于土木工程和矿山工程中的支护设备，它可以提供强大的支撑和固定作用，确保工程结构或岩体的稳定性。

锚杆的工作原理主要包括以下几个方面：
1. 锚杆的选择：根据不同的工程需求和地质条件，选择合适的锚杆材料和规格。

常见的锚杆材料包括钢材、玻璃钢等，其选择将直接影响到锚杆的承载能力和使用寿命。

2. 预埋锚杆：在工程施工前，预先将锚杆埋入地下或固定在岩体中，形成初始的支撑体系。

预埋锚杆通常由锚固体、套筒、延伸段和固定夹具等部件组成。

3. 承载力传递：当荷载作用于锚杆上时，锚杆将荷载传递给锚固体和周围的岩体。

锚固体通过摩擦力或钩爪锚固来固定锚杆，使其能够承受荷载。

4. 弹性变形：在荷载作用下，锚杆可能会发生一定的弹性变形。

由于锚杆的强度和刚度通常较高，能够有效抵抗变形，从而使结构或岩体得以保持稳定。

5. 固定效果：通过锚杆的工作原理，锚固体能够提供较大的抗拉强度，固定锚杆于地下或岩体中，确保工程结构的稳定性。

同时，锚杆能够均匀地分散荷载到周围的岩体中，减少了局部应力集中的可能性。

总的来说，锚杆的工作原理是通过将荷载传递给锚固体和岩体，
发挥锚固效果，确保工程结构或岩体的稳定性。

锚杆的选择、预埋、承载力传递、弹性变形和固定效果是实现锚杆工作原理的关键。

支护工程施工机械随着我国城市化进程的不断推进，基础设施建设日益增多，基坑支护工程作为建筑工程中至关重要的一环，其施工质量直接影响到整个工程的安全和稳定。

近年来，基坑支护工程施工中机械化程度不断提高，各种先进的施工机械得到了广泛应用，大大提高了施工效率和质量。

本文将对支护工程施工机械进行简要介绍。

1. 旋喷钻机旋喷钻机是基坑支护工程中常用的一种施工机械，主要用于加固软弱地层，提高地基承载力。

旋喷钻机通过高压旋喷技术，将水泥浆喷射到土体中，与土体混合后形成加固土，从而达到加固地基的目的。

旋喷钻机具有施工速度快、效果好、适用范围广等优点，特别适用于软弱地层和砂层等地质条件。

2. 混凝土灌注桩钻机混凝土灌注桩钻机是基坑支护工程中用于制备灌注桩的一种施工机械。

它通过旋转钻头，将钻头下的土体钻取出来，形成孔洞，然后将混凝土灌注到孔洞中，形成灌注桩。

混凝土灌注桩钻机具有施工速度快、质量好、适应性强等优点，适用于各种地质条件。

3. 锚杆钻机锚杆钻机是基坑支护工程中用于制备锚杆的一种施工机械。

它通过旋转钻头，将钻头下的土体钻取出来，形成孔洞，然后将锚杆放入孔洞中，再通过注浆将锚杆与土体粘结在一起，从而达到加固地基的目的。

锚杆钻机具有施工速度快、质量好、适用范围广等优点，特别适用于软弱地层和岩土地质条件。

4. 挖掘机挖掘机是基坑支护工程中常用的一种施工机械，主要用于开挖基坑、清除土方等作业。

挖掘机具有斗容量大、挖掘力强、操作灵活等优点，能够提高施工效率，减轻人工劳动强度。

5. 混凝土泵车混凝土泵车是基坑支护工程中用于输送混凝土的一种施工机械。

它通过高压泵将混凝土泵送到指定位置，用于制备混凝土灌注桩、混凝土支撑等构件。

混凝土泵车具有输送距离远、输送速度快、施工连续性强等优点，能够提高混凝土施工质量。

6. 钢板桩打桩机钢板桩打桩机是基坑支护工程中用于打桩的一种施工机械。

它通过振动和压力将钢板桩打入地下，形成一道坚固的防线，用以挡土、止水等作用。

锚杆钻机工作原理
锚杆钻机工作原理是：
1、在层状岩层中，锚杆将下部不稳定岩层悬掉在上部稳固岩层上。

锚杆所受拉力来自被悬掉岩层。

2、在没有稳固岩层的薄岩层中，安心装锚杆后，锚杆的夹紧力就会使层面间摩擦力增大，这种摩擦力可以阻止岩石沿层面继续滑动，从而将数个薄岩层通过锚杆锁紧成一个较厚的岩层。

这种厚岩梁内的较大弯曲应力和应变与梁的厚度的平方成反比，集成的岩梁越厚，较大弯曲应力和应变就越小。

同时，锚杆本身的强度也增加了梁的整体抗剪能力。

3、锚杆组合拱原理，在供形巷道围岩的破裂区中安装预应力锚杆时，在杆体两端将形成圆椎体形式分布的压应力。

若沿顶板布置锚杆群，各个锚杆形成的压应力圆椎体将交错重叠，形成一个防止破裂区扩散的承压拱，这个供可以承受其上部破碎岩石施加的径向载荷。

沿锚杆轴向的预紧力在组合拱中产生环向应力，从而明显地改善了承压拱应力状态，使围岩状态由单轴、双轴变为三轴受压。

这样在围岩中形成一个均匀压缩的连续承区，从而大大提高组合拱的承载能力。

锚杆钻机属于地基基础施工机械，主要用于铁路、公路、水利、水电设施的滑波治理工程及危岩体锚固工程，控制建筑物位移等高边坡岩体锚固工程，还用于施工城市深基坑支护及地基加固工程孔、爆破工程的爆破孔和隧道管棚支护孔等。

钻机工作原理
钻机是一种利用机械力和转动力将钻头穿透地层的工具。

它的工作原理通过以下步骤实现：
1. 钻机的主要组成部分是钻杆和钻头。

钻杆是连接在一起的管道，可以传递转动力和推进力。

钻头位于钻杆的底部，用来切割地层并将碎屑带回地面。

2. 钻机首先会进行钻井井口的准备工作，如清理井口并安装钻头。

3. 钻机使用转动力将钻杆和钻头带入地下。

转动力可以通过内燃机、电动机或液压系统提供。

4. 钻杆和钻头在地下旋转和推进，切割地层。

切削地层时，钻头上的刀具会将地层切割成碎屑。

5. 碎屑通过钻杆的空心管道被带回地面，它们会通过循环系统被输送到地面上的钻井液罐中，以便进行处理和分析。

6. 钻机持续地进行旋转和推进，直到达到所需的钻井深度。

在此过程中，钻杆会逐渐延伸，以保持钻头的深入。

总体而言，钻机的工作原理是通过机械力和转动力驱动钻头钻入地下，利用切削作用将地层切割，并将碎屑带回地面。

这种工具广泛用于石油勘探、地质勘查和建筑工程等领域。

钻机的原理钻机是一种专门用于在地下或水下进行钻孔作业的工具。

它主要是通过旋转钻头对地下岩层或土壤进行切削和分离，从而达到开采矿石、勘探地质、建设工程、水井打造等目的。

以下是关于钻机的原理的详细介绍：1. 钻机的基本构造：钻机通常由钻杆系统、钻头、转进系统、供液系统和控制系统五个基本部分组成。

(1) 钻杆系统：钻杆系统主要由钻杆、接头和钻杆旋转装置组成。

钻杆是由多节钻杆组合而成，通过螺纹连接成整体。

它的作用是传递扭矩，并使钻头能够旋转。

(2) 钻头：钻头是钻机的核心部件，由钻头体和钻刀组成。

钻头通常采用硬质合金制成，具有良好的切削性能和耐磨性。

钻刀则根据不同的作业需求选择不同类型的结构，如锥形钻头、螺旋钻头、钻铤等。

(3) 转进系统：转进系统包括主驱动装置和回转装置。

主驱动装置通过电机或柴油发动机驱动，提供工作机构所需的动力。

回转装置的作用是对钻杆和钻头进行转动，实现开孔进给和钻孔的旋转。

(4) 供液系统：供液系统主要是提供冷却润滑液和清洗钻屑的功能。

液体由高压泵泵送，在钻头附近的喷嘴处冲洗并冷却钻头和钻屑。

液体通过钻杆传送至钻头，起到冷却钻头和清除钻屑的作用，从而保证钻进作业的顺利进行。

(5) 控制系统：控制系统主要包括液压系统和电气系统。

液压系统控制了工作机构的动作，如钻杆的升降、前后进给、回转等。

电气系统则负责工作机构的启停控制、仪表的监测等。

2. 钻机的工作原理：钻机的工作原理可以简单概括为“旋转和推进”。

主要包括以下几个过程：(1) 钻机启动和定位：钻机首先通过液压或电气控制系统启动，工作机构开始运转。

钻机通过调整钻杆的位置和方向，将钻头准确地定位在钻孔的起点。

(2) 钻孔过程：一旦钻孔开始，钻机的主驱动装置启动，通过回转装置将钻杆和钻头旋转。

钻头因旋转而产生切削力，对地下岩层或土壤进行切削作业。

同时，钻机通过供液系统提供的冷却润滑液冲洗和冷却钻头，保持其工作性能。

钻进过程中，钻机还可以根据需要对钻杆进行升降和前后进给操作，控制钻孔的深度和进展速度。

气动锚杆钻机工作原理一、前言气动锚杆钻机是一种常用的地下工程施工设备，它主要用于支护隧道、矿井等工程中的锚杆孔和喷射孔的钻探。

本文将详细介绍气动锚杆钻机的工作原理，包括气动系统、传动系统、液压系统等方面。

二、气动系统1. 压缩空气的产生气动锚杆钻机需要使用压缩空气来驱动其各个部件，因此需要先将空气进行压缩。

一般情况下，使用电动或柴油发动机驱动空气压缩机进行压缩。

2. 空气储存经过压缩后的空气需要进行储存，以便在需要时能够供应给各个部件。

储存器通常采用高强度合金制成，并配有安全阀和排水阀等装置。

3. 空气输送经过储存后的空气需要通过管路输送到各个部件。

为了保证输送过程中不会出现泄漏和损失，管路通常采用高强度合金或塑料制成，并配有紧固件和密封垫等装置。

三、传动系统1. 钻杆传动气动锚杆钻机的主要工作是进行钻探，因此需要通过传动系统将钻杆带动旋转。

一般情况下，使用电机或液压马达驱动减速器和传动轴，将转速降低并传递给钻杆。

2. 锚杆传送在钻探过程中，需要不断地将锚杆输送到孔内。

为了实现这一目的，气动锚杆钻机通常采用链条或皮带等装置进行输送。

这些装置需要通过电机或液压马达进行驱动，并配有张紧装置和导向轮等部件。

四、液压系统1. 液压泵站气动锚杆钻机还需要使用液压系统来提供一定的液压力量。

液压泵站通常由电机、油箱、油泵、滤清器等部件组成。

其中，电机用于驱动油泵，将油液从油箱中抽出并输送到各个部件。

2. 液压缸在气动锚杆钻机中，液压缸主要用于控制各个部件的运动。

液压缸需要通过液压系统提供一定的液压力量，并配有密封件和防爆装置等部件。

3. 液压阀门为了保证气动锚杆钻机的各个部件能够正常工作，需要使用液压阀门来控制液压系统的流量和方向。

液压阀门通常由电磁阀、手动阀、比例阀等部件组成。

五、总结综上所述，气动锚杆钻机主要由气动系统、传动系统、液压系统等多个方面组成。

在工作时，这些部件需要协同工作，以实现钻探和输送等功能。

锚杆钻机的原理是什么
一、锚杆钻机的主要结构
锚杆钻机主要由动力系统、回转系统、提升系统、顶驱系统、液压夹持系统等组成。

二、锚杆钻机的钻探原理
1. 回转系统带动钻杆和钻头旋转,对地层进行机械磨耗甚至破坏。

2. 顶驱系统提供向下的预载力和推力,使钻头压入地层钻探。

3. 钻孔时循环泥浆,带出岩屑,stabilize孔壁。

三、提升和下放原理
1. 顶驱气缸提升或下放钻杆和钻头。

2. 提升时气缸伸出,拉动提升链条和钻杆。

3. 气缸回缩时,钻杆和钻头下放,自重向下传递压力。

四、钻杆联接方式
1.采用液压夹持系统联接钻杆。

2. 液压缸活塞运动产生的压力系紧螺纹连接。

3. 可快速拆装钻杆,提高效率。

五、控制系统
1. 人机接口设定并控制钻进参数。

2. 传感器反馈钻头压力、转速等数据。

3. PLC或计算机控制提升下放、夹持等动作。

综上所述,这就是锚杆钻机的主要结构和工作原理,通过机械旋转、液压推力可以对地层进行深层钻探。
