XP型系列旋喷钻机

XP-50A型锚固旋喷工程钻机
一、钻机用途
XP-50A型锚杆旋喷工程钻机主要用于单重管也可以用于双重管旋喷灌浆，作提升和旋转喷射管用途，在垂直度要求不是太高的地基加固工程中也可以担当自成孔任务。

二、钻机特点
1、钻机扭力大，具高低速档位，使用高速档位时可自行钻进；.
2、钻机提速可以任意调节，适应旋喷作业各种提升速度的需要；
3、钻机设计紧凑，重心稳定，熟练工人善于利用动力头顶压功能时，移动并不
困难；
4、设备适应小型场地的高喷作业。

三、技术参数
1、钻孔深度：50-60m
2、桩径：400-800mm
3、钻杆规格：单管ø42-50mm
双管ø50mm
4、旋喷倾角：-5°到90°
5、输出转速：正:19,38,70,120rpm
反:16rpm
6、提升力：额定24kN,最大30kN
7、给进力：额定16kN,最大21kN
8、滑道行程： 2.3或1.8m任选
9、提升速度：0-25mm/Min(可调)
10、额定扭矩：1500N.m
11、电机型号：Y160L-6 功率11kw
12、外形尺寸：长×宽×高:3400×1500×1500mm
13、钻机净重：950kg。

桩工机械产品类组划分表桩工机械生产发展情况桩工机械产品及主要生产企业，各类产品的产、销、存情况分见表1、表2，主要生产企业经济指标见表3。

新编工程机械选型与技术参数汇编实用手册简介:新编工程机械选型与技术参数汇编实用手册新编工程机械选型与技术参数汇编实用手册第一篇工程用土石方机械第一章工程用挖掘机第一节挖掘机的主要技术参数第二节破碎锤第二章工程用堆取料机械第三章工程用推土机械第一节推土机生产率计算第二节推土机的技术参数第三节推土机及松土器外形图第四章工程用装载机械第一节轮式装载机的基本结构第二节轮式装载机产品介绍第五章工程用铲运机械第一节铲运机的构造第二节铲运机的技术参数第六章工程用平地机械第一节平地机的技术发展及生产厂家第二节平地机的外形第三节平地机的技术参数第七章工程用压实机械第一节光轮压实机械第二节羊脚(凸块)压实机第三节手扶振动压路机第四节震荡压路机第五节压路机主要技术参数第八章工程用凿岩机械第一节凿岩机械介绍第二节锚杆台车第三节天井钻车第九章工程用多臂钻车第一节多臂钻车的构造第二节多臂钻车介绍第三节多臂钻车技术参数第十章爬罐第一节爬罐系统组成第二节爬罐的分类和技术参数第十一章工程用掘进机第一节掘进机的分类和适用范围第二节全断面岩石掘进机的构造和工作原理第三节掘进机的选型第四节掘进机的后配套系统第五节国外掘进机主要厂商及产品第六节掘进机的技术水平第十二章工程盾构第一节土压盾构的工作原理和构造第二节泥水盾构的工作原理和构造第三节土压式盾构和泥水式盾构的适用范围第四节土压式盾构的选型第五节”双模式”的土压平衡盾构和复合型盾构的应用特点和选择第六节泥水盾构的选型第七节土压式和泥水式后配套的组成第八节国内外盾构制造厂商第九节部分盾构的技术参数第十节部分盾构厂商的业绩第十三章工程洞内施工配套设备第一节装岩机第二节装药机械第三节管棚钻机第二篇工程用混凝土机械第一章混凝土搅拌机和搅拌楼第一节混凝土搅拌机第二节搅拌楼和搅拌站发展概况第三节搅拌楼的典型布置和主要技术参数第四节混凝土搅拌站第五节混凝土搅拌楼(站)的控制系统和仪表混凝土搅拌运输车国产混凝土搅拌运输车国外混凝土搅拌车混凝土输送泵和混凝土泵车混凝土输送泵混凝土泵车混凝土搅拌布料杆一体机混凝土喷射机械混凝土喷射机目录第五章混凝土施工机具第一节混凝土振捣器和平仓振捣器第二节高压水；中毛机系列(冲洗机)第三节混凝土振动切缝机第四节混凝土料罐机第五节混凝土吊罐第六章混凝土茕式输送机和带式布料机第一节混凝土输送和浇筑用布料机的特点第二节各型通用布料机第三节塔带式布料机第四节混凝土带机运输系统第七章混凝土预冷设备第一节片冷机和冰库系统第二节空气冷却器第三节氨压缩机第四节制冷输助设备第五节大坝冷却水系统第八章竖井滑模和钢模台车第一节竖井滑模第二节钢模台车第三篇工程破碎与筛选机械第一章破碎机械第一节颚式破碎机第二节反击式破碎机第三节立式冲击破碎机第四节圆锥式破碎机第五节锤式破碎机第六节辊式破碎机第七节棒磨机第二章筛分机械第三章洗选机械第一节洗泥机及分级机第二节选份机第四章给料机械第一节槽式给料机第二节电机振动给料机第三节圆盘给料机第四节板式给料机第五节振动喂料机(筛)第六节往复式给料机第五章人工砂石成套加工设备第一节移动式联合碎石设备第二节固定式人工砂石成套加工设备第四篇工程用路面机械第一章沥青混合料推铺机第一节沥青混合料推铺机的构造和工作原理第二节沥青混合料推铺机生产率计算第三节沥青混合料推铺机技术参数第二章混凝土推铺机混凝土推铺机构造与工作原理混凝土推铺机的选择混凝土推铺机技术参数工程用其他路面机械稳定土拌和机石屑撒布机沥青撒布机沥青路面铣刨机混凝土路面切缝机混凝土路面抹光机混凝土路面拉毛机稀浆封层机沥青混和料搅拌设备概述沥青混和料搅拌设备技术参数工程用运输机械自卸汽车自卸汽车选型自卸汽车技术参数]工程专用汽车散装水泥运输车罐装运油车··洒水汽车高空作业车沥青混凝土转运车和保温车带式运输机第二节混凝土喷射机械组第一节带式运输机布置方式带式运输机的主要部件及其作用带式运输机的生产厂家及输送量参考值生产螺旋输送机的厂家与技术参数斗式提升机技术参数工程用起重机械轮式起重机械汽车式起重机械轮胎式起重机械路面起重机械履带式起重机械履带式起重机械发展概况履带式起重机械产品简介国外履带式起重机械缆索起重机缆机’的主要构件缆机的选型和布置我国大坝实用缆机资料门座式起重机用途与特点门座式起重机技术参数门座式起重机构造特点塔式起重机用途与特点转柱式和定柱式塔式起重机大型板起式塔式起重机国产大型自升式塔式起重机国产大型固定式塔式起重机国产大型定臂式塔式起重机叉式起重机查车的种类和国内外发展状况国产叉式起重机主要技术参数地基处理工程机械地下连续工程机械液压铣槽机抓斗成槽机械钢丝绳冲击式钻机中击式反循环钻机多头钻成槽机射水成槽机锯槽机链斗式挖槽机辅助工程机械直接成墙工程机械地基灌浆工程机械钻7机械灌浆机械辅助钻孔灌浆机械质量检测仪器高压喷射注浆工程机械高喷台车旋喷钻机高压注浆机高压清水泵辅助机械灌注桩工程机械反循环回转钻机正循环回转钻机长螺旋工程钻机短螺旋工程钻机贝诺托法钻机控钻机潜水工程钻机冲抓成空机械振动沉管打桩机锤击沉管打桩机预锚工程机械锚固钻机张拉机械辅助机械工程船舶挖泥船拖轮主要技术参数泥驳主要技术参数炸礁船主要技术参数辅助工程船舶主要技术参数第八篇第九篇目录第七篇目录第五篇第六篇目录第三篇第四篇目录第二篇目录第一篇目录。

三重管高压旋喷桩就是利用XP-30三重管高压旋喷桩机钻孔至设计处理的深度后，用高压泥浆泵，通过安装在钻杆（喷杆）杆端置于孔底的特殊喷嘴，向周围土体高压喷射固化浆液（一般使用水泥浆液），同时钻杆（喷杆）以一定的速度边旋转边提升，高压射流使一定范围内的土体结构破坏，并强制与固化浆液混合，凝固后便在土体---------- 中形成具有一定性能和形状的固结体----------------------------第一章编制说明1.1编制依据（1）《建筑地基处理技术规范》（JGJ792002）；（2）《建筑地基基础工程施工质量验收规范》（GB502022002）；（3）《建筑基坑工程技术规范》（YB925897）；（4）《建筑基坑支护技术规程》（JGJ12099）；（5）呼和浩特市轨道交通2号线一期工程天府花园站施工图纸；（6）踏勘施工现场了解的情况和收集的相关资料；（7）类似的施工经验；（8）我单位现有技术水平、施工管理水平和机械设备配套能力。

1.2编制原则（1）确保技术方案针对性强、操作性强，施工方案经济、合理。

坚持技术先进性、科学合理性、经济适用性与实事求是相结合。

根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。

（2）技术可靠性原则根据本标段工程特点，依据呼和浩特市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。

（3）经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。

（4）环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。

施工中认真作好文明施工，减少空气、噪音污染，保证施工场地整齐有序。

1.3适用范围本施工方案适用于主体围护结构、附属围护结构桩间止水旋喷桩施工。

第二章工程概况2.1设计概况天府花园站位于气象局西巷与赛马场北路交口处，沿气象局西巷呈西北〜东南走向布置。

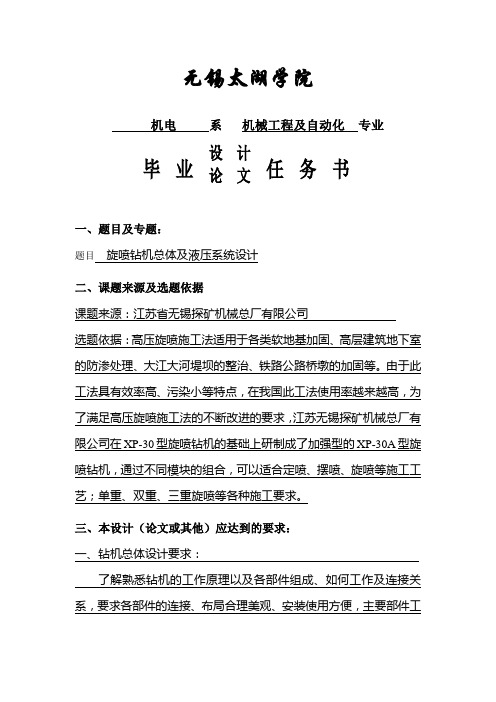

无锡太湖学院机电系机械工程及自动化专业毕业设计论文任务书一、题目及专题：题目旋喷钻机总体及液压系统设计二、课题来源及选题依据课题来源：江苏省无锡探矿机械总厂有限公司选题依据：高压旋喷施工法适用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。

由于此工法具有效率高、污染小等特点，在我国此工法使用率越来越高，为了满足高压旋喷施工法的不断改进的要求，江苏无锡探矿机械总厂有限公司在XP-30型旋喷钻机的基础上研制成了加强型的XP-30A型旋喷钻机，通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。

三、本设计（论文或其他）应达到的要求：一、钻机总体设计要求：了解熟悉钻机的工作原理以及各部件组成、如何工作及连接关系，要求各部件的连接、布局合理美观、安装使用方便，主要部件工作参数如下：1、回转器最大输出扭矩达到：2500 N.m 以上。

2、回转器转速达到（r/min）：0～10(无级可调)、0～20(无级可调)、10、20、40、50、120、1503、推进架最大提升力：60KN，推进力：30KN4、回转器在推进架上的移动行程达到：3200mm5、回转器在推进架上的提升速度要求：调速：0-30 cm/min(无级可调)，慢速：1 m/min，快速：2.5 m/min6、起塔油缸要求输出推力达到：220KN7、了解步履底盘工作原理，二、液压设计1、根据各执行元件要求的输出性能参数及工作速度，计算所需流量、压力、消耗功率等液压参数，并据此合理设计出整体的液压系统方案。

2、对液压系统的发热有计算，并提出解决办法。

3、对设备的电气控制要提出各种保护的出发点，并如何将这些保护装置引入设备中。

四、接受任务学生：班姓名五、开始及完成日期：自年月日至年月日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任〕签名〔学科组组长研究所所长系主任签名年月日。

三重管高压旋喷桩12．1材料要求12.1.1 水泥宜选用PO42.5普通硅酸盐水泥或PSA32.5矿渣硅酸盐水泥。

12.1.2 搅拌浆液所用的水应符合现行行业标准《混凝土用水标准》JGJ63的规定。

12.1.3 外加剂可根据需要选用早强剂、缓凝剂、减水剂等，其用量应通过试验确定。

12．2主要机具12.2.1 高压旋喷桩钻机宜根据桩长、桩径、地层条件等合理选用，常用的旋喷桩钻机主要技术参数见表12.2.1。

表12.2.1常用高压旋喷钻机主要技术参数表参数单位钻机型号XP-20 XP-20B XP-20A XP-25 XP-30 XPG-65 XPL-50 旋喷直径mm 600-1200 600-1200 600-1200 600-1200 600-1200 600-1200 600-1200 钻孔深度m 50 50 60 40 50 180 40 主机功率kw 18.5 18.5 22 30 30 55 22 挺杆高度m 3 3 3 3 19 27 4.6 扭矩Nm 2500 2500 3600 3500 3500 5800 2000 提升力KN 21 21 60 25 60 66 30 钻孔角度°0-90 0-90 0-90 0-90 0-90 0-90 0-100尺寸工作状态mm3045*1370*30603000*1500*35503045*1370*32103000*1500*30505250*3200*192006385*3340*275302600*1800*4600运输状态mm3045*930*15003450*1500*15003160*930*14103000*1500*15006410*2250*29506385*2050*25504600*1800*1780整机质量t 1.4 1.5 1.8 1.3 8.5 8.2 2.812.2.2 浆液搅拌机容量宜为1m3~3m3；过滤网网孔宜小于喷嘴直径的1/2，且不得大于20目。

旋喷钻机参数
1.钻孔直径：旋喷钻机的钻孔直径一般在300mm到2000mm之间，具体可根据工程需求选择不同的钻孔直径。

2.钻孔深度：旋喷钻机的钻孔深度一般可以达到30米到100米，也可以根据工程需求选择不同的钻孔深度。

3.动力系统：旋喷钻机的动力系统一般采用柴油发动机或电动机，根据具体型号的不同，动力系统的功率也会有所差异。

4.旋喷系统：旋喷钻机的旋喷系统是其核心部分，主要包括高压喷射泵、喷射管和喷嘴等组成部分。

旋喷系统的喷射能力和喷射压力是衡量旋喷钻机性能的重要指标。

5.运输系统：旋喷钻机通常配备有移动底盘，以便在工地上进行灵活的移动和转场。

有些型号的旋喷钻机还可以实现自行行走或轨道行走，以适应不同施工环境的需求。

高压旋喷桩xp施工流程一、施工前的准备。

这施工前的准备就像是做饭前得把食材和厨具都准备好一样重要。

首先呢，得有个详细的施工场地的勘察，这就好比你要去旅游，得先知道那地方啥样吧。

要看看地质情况，有没有啥特殊的地层啊，地下水的情况咋样，这些信息可都是很关键的。

要是没搞清楚这些就开工，那就跟闭着眼睛走路一样，容易摔跟头。

设备的检查也不能少。

那些大型的机械设备，就像是战士的武器一样，要是有个小毛病没发现，到时候在施工的时候“掉链子”可就麻烦大了。

要检查高压泵啊，钻机啊，这些设备的各个部件是不是都正常运转，有没有松动啊，磨损啊之类的问题。

二、定位放线。

这一步就像是给工程画个框框，告诉大家从哪开始干活儿。

施工人员要根据设计图纸，用那些测量仪器，把桩位精确地标记在地面上。

这可不能有太大的误差哦，要是桩位定错了，那后面的活儿可就全乱套了。

就像你盖房子，要是地基的位置都不对，那房子能盖好才怪呢。

而且在标记的时候，要做得特别明显，让每个参与施工的人都能一眼看到，这样才能保证施工顺利进行。

三、钻机就位。

钻机这个大家伙可不好摆弄，就像把一头大象挪到指定的位置一样。

要把钻机平稳地安置在已经标记好的桩位上，这个过程得特别小心。

而且还要保证钻机的垂直度，这就考验操作人员的技术啦。

要是钻机歪了，那打出来的桩可就是歪的，就像歪脖子树一样，那可不行。

这时候，操作人员就得像照顾小婴儿一样，小心翼翼地调整钻机的位置和角度，直到一切都符合要求为止。

四、钻孔。

钻孔这个过程有点像给大地打个洞。

启动钻机之后，钻头就开始慢慢往地下钻。

这个时候呢，要注意控制钻进的速度，不能太快也不能太慢。

太快了可能会导致钻头磨损严重，还可能造成孔壁不稳定；太慢了呢，又会影响施工进度。

就像咱们跑步一样，得找到一个合适的节奏。

而且在钻孔的过程中，还要随时注意观察钻孔的情况，有没有遇到什么障碍物啊，是不是出现塌孔的现象啊之类的。

要是发现问题，就得赶紧停下来解决，可不能硬着头皮继续干。

§5.6 高压旋喷桩施工方案（三重管）5。

6。

1 施工原理高压喷射注浆法，是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成为25～30MPa左右的高压流从喷嘴中喷射出来，冲击破坏土体。

钻杆一边以一定速度（15cm/min)渐渐向上提升,使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体。

固结体的形状与喷射流移动方向有关，一般分为旋转喷射（旋喷）、定向喷射（定喷) 和摆动喷射(摆喷）三种注浆方式，作为地基加固,本工程采用旋喷注浆的形式。

5。

6。

2 施工工艺流程高压旋喷桩施工流程图水箱搅拌机水泥仓三重管旋喷注浆示意图5.6。

3 资源配置 1、材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体，根据喷射工艺要求，浆液应具备以下特性:注浆液具有良好的可喷性；有足够的稳定性；浆液中气体应少；能调解浆液的胶凝时间;优良好的力学性能；无毒、无臭、;结实率高。

水灰比一般采用1:1~1。

5：1的水泥浆液.在喷浆之前按施工要求准备好足够的合格的水泥浆液。

2、劳动力计划劳动力具体分工如下表,表中为每班组人员配置，工地施工采用2班制在施工中应各司其职，认真负责，相互协作,相互监督。

钻孔人员必须作好现场钻孔记录，取得第一手地质资料，以便注浆人员根据地质资料及时调整注浆参数.注浆记录人员必须把当班的记录及时整理。

司泵人员应随时注意注浆压力变化，值班技术员及时记录并根据地质情况调整注浆压力及施工工艺参数.3、主要机械设备旋喷桩施工采用XY—150地质钻机引孔，XP-30B型旋喷机作业。

主要施工机械设备如下表所示。

1、压力参数的确定一般情况下采用加大泵压力来增加其流量及流速，进而增大喷射力。

根据以往经验，本工程压力选择为：0～3米时,采用25Mpa，3米以下时采用23 Mpa。

2、旋转提升参数的确定旋转、提升的速度与喷流半径有关,而有效半径与喷嘴的几何尺寸和喷射角度有相互联系，并直接影响喷流的特性。

旋喷钻机设备安全操作规程一、安全准备1.检查设备：在使用旋喷钻机设备之前，必须进行设备检查。

检查包括检查设备是否正常工作，是否缺少零部件或者损坏部件，以及是否需要更换配件等。

2.标记危险区域：工作之前必须确保工作场地安全并标记危险区域，一旦进行设备操作，必须确保人员不会进入危险区域。

3.穿戴个人防护装备：必须穿戴符合标准的个人防护装备，包括头盔、安全鞋、手套、护目镜和口罩等。

二、设备操作1.井口准备：在旋喷钻机下井之前，必须确保井口的所有安全保护措施已经设置好并生效。

井口必须安装固定防护装置和设备操作的支架或临时固定装置。

2.操作前检查：在进行任何操作之前，必须仔细检查设备、材料和安全设备以确保操作安全。

此外，必须检查电气、液压、机械和弹性元件等各个系统的正常运行情况。

3.操作过程中的安全检查：在操作过程中，必须持续监测设备状态和操作环境以避免可能发生的安全风险。

此外，必须随时观察周围环境和设备，并及时排除故障。

4.紧急情况处置：在出现紧急情况时，必须迅速停止设备操作，脱离危险区域，使用适当的安全设备进行紧急疏散，并采取必要的措施消除安全隐患。

三、设备保养和维护1.设备保养：设备保养是确保设备正常运行和延长设备使用寿命的重要措施。

设备保养包括清洁设备、定期更换配件、润滑设备、维修设备等。

2.设备维护：设备维护是确保设备正常运行和防止设备故障的维护工作。

设备维护包括定期维护保养、排查故障和实行紧急维修等。

四、操作人员保护1.培训操作人员：公司要对有关旋喷钻机设备安全操作规程进行详细的培训，要求操作人员了解设备的操作方法、维修方法、保养方法和紧急情况处置方法等。

2.特别注意操作人员的安全：原则上禁止无培训通过的人员操作设备。

对于所有操作人员应学习并遵守有关设备操作的安全规程。

五、注意事项1.操作过程中严禁离开设备：严禁在操作过程中离开设备。

在戴着手套的情况下，不得将手伸入旋喷钻机设备的任何开口或转动部件。

三重管高压旋喷桩施工工艺高压旋喷桩施工工艺一、工程概况三重管高压旋喷桩就是利用XP-30三重管高压旋喷桩机钻孔至设计处理的深度后，用高压泥浆泵，通过安装在钻杆（喷杆）杆端置于孔底的特殊喷嘴，向周围土体高压喷射固化浆液(一般使用水泥浆液)，同时钻杆（喷杆）以一定的速度边旋转边提升，高压射流使一定范围内的土体结构破坏，并强制与固化浆液混合，凝固后便在土体中形成具有一定性能和形状的固结体。

三重管高压旋喷桩主要用于加固地基，提高地基的抗剪强度，改善地基土的变形性能，使其在上部结构荷载作用下，不至破坏或产生过大的变形，地基防渗，改善地基土的水力条件及边坡稳定等工程。

二、工艺流程高压旋喷桩施工流程图1、施工准备清理施工现场的地下、地面障碍物，场地平整度基本要求±100mm，对地下障碍物尽量清除，以免影响施工效率，场地平整标高应比设计确定的桩头标高再高出不少于1000mm。

依据施工总平面图、设计图纸编制施工方案，确定施工工艺，安排好打桩施工流水。

2、参数确定设计要求采用三重管高压旋喷桩，设计桩径800Mm，桩中心距600mm，水泥采用32.5级普通硅酸盐水泥，施工主要技术参数如下：①空气压力0.7Mpa；②高压清水压力25Mpa；③水泥浆压力3.0Mpa；④水灰比0.8；⑤提升速度10cm/min。

施工时根据设计要求，结合地层情况，会同设计、监理一起根据试桩情况选择合适的施工参数，确保成桩质量达到设计要求。

3、操作要点（1）测量定位图2 三重管旋喷注浆示意图搅拌机水箱水泥仓由公司专业测量员承担测量定位工作，使用全站仪和水准仪，钢卷尺定位，桩位用钢筋标出，施工定位时要重新复测桩位，保证桩位误差不大于50mm。

（2）钻机就位钻机就位机座应平整、稳固，立轴与孔位对正,确保成孔质量、成孔深度。

（3）施工前准备：检查高压设备和管路系统，其压力和流量必须满足设计要求，注浆管及喷嘴内不得有任何杂物，注浆接头密封完好。
