高压旋喷防渗墙在实际工程中的运用路立仁摘要:新能大山口二级水电厂一期围堰防渗在施工过程中，根据地质条件，采用了高压旋喷技术，从组织施工到防渗使用，大大的缩短了工期，节省了工程投资，为首部枢纽的施工提供了安全保障和进度保障。
关键词:围堰施工高压旋喷防渗进度引言水利水电工程建设中，防渗是一项必不可少的施工程序，因此，有塑性混凝土防渗墙、帷幕灌浆、高压旋喷防渗墙等多种防渗形式，其中，高压旋喷防渗墙是利用钻车钻孔至岩石，再利用高喷台车，将水泥浆液按照一定的比例高压旋转喷人钻孔，高压的浆液在高压下，通过地下裂隙慢慢渗入，从而形成连续的防渗墙体，是一种高效、安全、节资的施工方法。
一、工程概况1.概况大山口二级水电站工程等别为Ⅳ等，工程规模为小（1）型，主要建筑物等级为4 级，次要建筑物为4 级，临时性水工建筑物级别为5 级。
根据大山口水文站资料统计：开都河的冰情多发生在每年的10 月下旬至次年3 月上旬。
大山口水文站多年平均流量为110.45m3/s，多年平均径流量34.9×108m3。
大山口水文站年径流量系列统计参数采用矩法估算，经P-Ⅲ型曲线适线确定。
计算结果见表1。
表1 入库设计年径流成果表2.工程地质条件围堰堰址附近河道宽98m，现代河床宽64.0m，河床高程1348.0m左右。
河床漂石分布连续，厚度15.5-19.0m，中等密实，根据试验成果，天然状态湿密度2.34g/cm3，干密度2.31g/cm3，最大干密度2.40 g/cm3，最小干密度2.0g/cm3，含水率1.5%，比重2.72，相对密度0.81，自然休止角35.1°，渗透系数1.07×10-2cm/s。
下伏基岩岩性为中泥盆统萨阿尔明组下亚组灰岩，灰~灰白色，厚层状，弱风化带厚4.5-5.0m，纵波速度Vp＝3500-4200m/s；微~新鲜基岩Vp=5850m/s。
灰岩（微风化~新鲜基岩）颗粒密度为2.70-2.71g/cm3、自然吸水率为0.32-1.03%、饱和吸水率为0.35-1.09%、孔隙率1.11-2.59%、烘干后抗压强度61.1-73.5MPa、饱和抗压强度23.1-36.0MPa、软化系数0.38-0.49，烘干后抗剪强度c为1.2- 1.8MPa、Φ为46.0-46.5°、浸水后抗剪强度c为0.8-1.0MPa、·为42.5-43.5°。
1 高压旋喷注浆施工工艺标准1 适用范围本标准适用于高层建筑地基加固，以提高地基承载力；以及用于既有建筑物的纠偏和沉降治理。
在临时工程中，也可用于防止土体滑动，增加边坡的稳定性。
在基坑开挖中起隔水帷幕的作用，防止基坑隆起、流砂、渗漏。
按工程用途，其适用范围可分为五类工程，见表1。
高压旋喷法适用工程种类表1高压旋喷注浆法能在土中形成圆柱状固结体，是在普通化学注浆法的基础上发展起来的加固土体的一种新方法。
旋喷形式可采用单管法、双管法和三管法中的任意一种方法。
单管法：旋喷高压水泥浆液一种介质，使用φ50mm或φ42mm的地质钻杆为注浆管，以20MPa压力从喷嘴中喷出，直接冲击切割土体。
双管法：旋喷高压水泥浆液和压缩空气二种介质，使用双通道气液同轴喷嘴结构的二重管，以20MPa高压喷射流外环绕一圈0.7 MPa空气喷射流喷，共同作用冲击切割土体；三管法：旋喷高压水流、压缩空气及水泥浆液三种介质，施工预先用钻机钻成直径为φ150~φ219的孔，然后将三重旋喷管插入孔中旋喷，三根管子互不相通,分别输送水、空气和浆液。
在均质土中，旋喷的圆柱体比较均匀。
在非均质或有裂隙土中，旋喷的圆柱体则不均称；由于喷射流脉动和提升速度不均匀，固结体的外表很粗糙。
在深度大的土中，如果不采取其它的措施，旋喷圆柱固结体可能出现上粗下细似胡萝卜的形状。
高压旋喷注浆技术，主要适用于松散软弱土层，如第四纪的冲(洪)积层、残积层，砂类土、粘性土、粉土、黄土、人工填土及淤泥、淤泥质土等。
当土中含有较多的大粒径块石、坚硬粘性土、大量植物根茎或有过多的有机质时，应根据现场试验结果确定其适用程度。
但对于地下水流速过大，浆液无法在注浆管周围凝固的情况，对无填充物的岩熔地段，永冻土以及对水泥有严重腐蚀的地基，均不宜采用高压喷射注浆法。
2 施工准备2.1材料2.1.1喷射注浆材料及配方注浆材料以水泥为主要材料，并可加入不同外加剂和掺合剂，使其具有速凝早强、抗冻等性能。
高压旋喷桩技术参数本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
陕西南路站①－B区高压旋喷加固工程
二重管高压旋喷桩施工技术参数（东端头井）
（1）浆液压力：为保证旋喷桩直径（φ1200），在规范的基础上适当增大压力，泥浆压力控制在≥28Mpa；
（2）气压：为有效保护高压水流、保证气举置换及浆液搅拌的效果，在规范的基础上适当增大压缩空气压力，气压力控制在0.7MPa；
（3）泥浆喷嘴：φ2.0mm×2；
（4）喷气嘴：10mm×2；
（5）提升速度：10cm/min；(电机：170R/min)
（6）旋转速度：10R/min ；(电机：1200R/min)
（7）浆液流量：75.L/min；(电机：840R/min)
（8）水泥掺入量：500Kg/m3（普硅32.5级水泥）；
（9）水灰比： 1：1；
（10）浆液比重： 1.52。
计量技术参数
按每米计算：
（1）每米的工程方量为：1.13 1m3
（2）每米所用的水泥为：0.565吨（水泥掺入量：500Kg/m3 ）
（3）每米所用的材料：0.565x2＝1.13吨（水＋水泥量）（水灰比： 1：1）（4）每米所用的浆液量：1.13/1.52＝748升（浆液比重： 1.51）
（5）每分钟所用的喷出的浆液为：748/10＝75升/分钟（提升速度：10cm/min）
上海思尧建筑工程有限公司
2008年01月7日。
路基工程施工新技术随着我国基础设施建设的快速发展，道路工程作为国民经济的重要支柱，其质量与安全问题日益受到广泛关注。
路基工程作为道路工程的重要组成部分，其施工质量直接影响到道路的使用寿命和行车安全。
近年来，随着科技的进步和工程实践的积累，涌现出了许多新的路基工程施工技术，为提高路基工程质量、缩短工期、降低成本提供了有力保障。
本文将从以下几个方面介绍当前路基工程施工中的一些新技术。
一、深层搅拌技术深层搅拌技术是通过特制的搅拌设备，将水泥、石灰等固化剂直接投入到软土地基中，通过机械搅拌使固化剂与土壤充分混合，提高土壤的强度和稳定性。
该技术适用于处理深层软土地基，施工速度快，对周围环境干扰小，且施工质量易于控制。
二、高压旋喷桩技术高压旋喷桩技术是利用高压水泥浆将旋喷钻头的旋转喷射，使土壤与水泥浆充分混合，形成具有较高强度和稳定性的旋喷桩。
该技术适用于处理地基加固、防止地基沉降等问题，具有施工速度快、成本低、对环境干扰小等优点。
三、预制拼装技术预制拼装技术是将路基工程中的部分结构（如桥梁、涵洞等）在工厂内预制完成，再运输到施工现场进行拼装。
该技术可以大大提高施工速度，降低施工难度，减少对现场环境的影响。
此外，预制拼装技术还有利于提高工程质量，减少施工过程中的质量问题。
四、BIM技术BIM（Building Information Modeling）技术是一种基于三维模型的信息化管理技术，可以将路基工程的设计、施工、运维等各个阶段进行整合，实现信息的共享和传递。
通过BIM技术，可以提高设计的准确性，减少施工过程中的变更，提高施工效率，降低成本。
五、绿色施工技术绿色施工技术是指在施工过程中，充分考虑环境保护、资源节约和可持续发展等因素，采取一系列环保措施，减少施工对环境的影响。
如：施工现场的废水处理、废料利用、节能照明等。
绿色施工技术有利于提高工程质量，降低对环境的破坏。
总之，随着科技的不断进步，路基工程施工新技术在提高施工质量、缩短工期、降低成本和保护环境等方面发挥着重要作用。

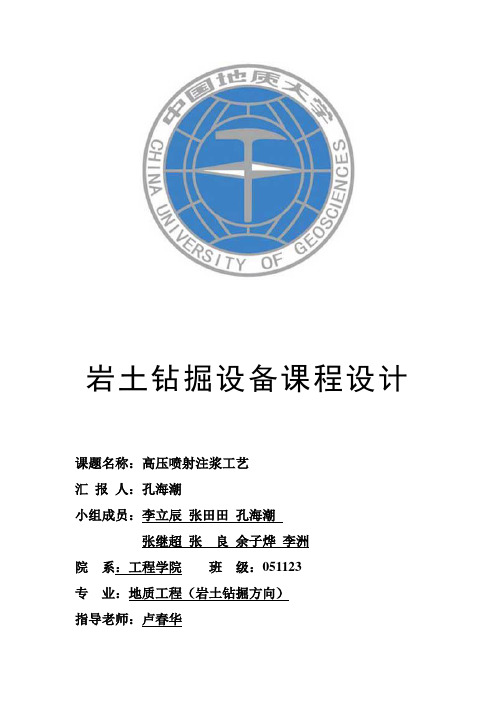

岩土钻掘设备课程设计课题名称：高压喷射注浆工艺汇报人：孔海潮小组成员：李立辰张田田孔海潮张继超张良余子烨李洲院系：工程学院班级：051123专业：地质工程（岩土钻掘方向）指导老师：卢春华中国地质大学（武汉） 1 前言............................................... 错误！未定义书签。
