源自arcgis10的在线帮助：您是一位城市规划者，并且对构建邻近地区的逼真3D 模型很感兴趣。
规划和交通部门的员工已为这一区域的建筑物轮廓线、街灯、树木和样品车创建了GIS 数据集。
您还拥有这一区域的影像，且一名建筑师已提供了一组照片般逼真的建筑模型。
您要将GIS 数据与ArcGlobe 中的影像和建筑模型结合起来，制成一个逼真的城市模型。
此模型有助于决策者查看拟建的建筑物及其相关视图。
也可使用这些模型来研究空间感，或用来模拟城市要素、景观、地标或针对学生或游客的旅游景点。
这是一个高级练习，演示了如何使用3D 符号系统和3D 图形工具创建伦敦某个研究区域的逼真视图。

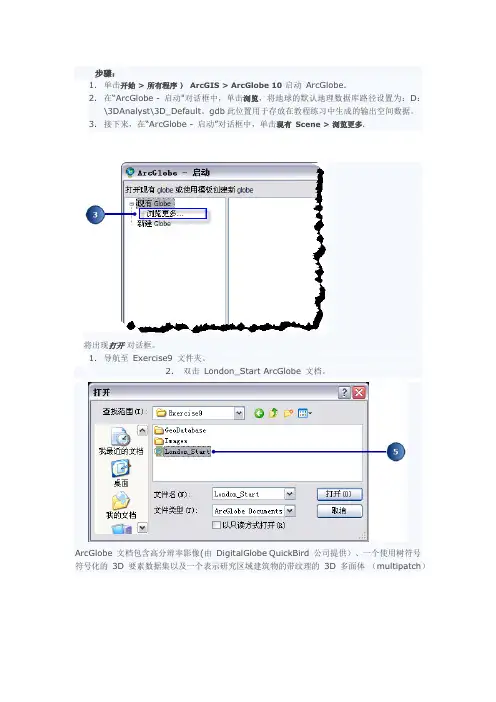

打开伦敦Globe 文档步骤:1.单击开始> 所有程序> ArcGIS > ArcGlobe 10启动ArcGlobe。
2.在“ArcGlobe - 启动”对话框中，单击浏览，将地球的默认地理数据库路径设置为：D:\3DAnalyst\3D_Default.gdb此位置用于存放在教程练习中生成的输出空间数据。
3.接下来，在“ArcGlobe - 启动”对话框中，单击现有Scene > 浏览更多。
将出现打开对话框。
1.导航至Exercise9 文件夹。
2.双击London_Start ArcGlobe 文档。
ArcGlobe 文档包含高分辨率影像（由DigitalGlobe QuickBird 公司提供）、一个使用树符号符号化的3D 要素数据集以及一个表示研究区域建筑物的带纹理的3D 多面体(multipatch) 数据集。
3.单击文件，然后单击另存为。
4.输入globe 文档的名称London。
5.单击保存。
设置图层的可见距离范围您可通过为每个图层设置适当的可见距离来优化ArcGlobe 文档的性能。
可通过指定可见距离范围来控制执行缩放操作时图层何时可见。
您既可以为整个图层设置最小和最大距离，也可以根据各切片的距离来确定图层的可见性。
“建筑物”图层旁边处于选中状态的复选框在内容列表中不可用。
这意味着，显示当前超过了图层的最大可见距离。
稍后您将在本练习中更改其他两个图层的最大可见距离。
步骤:1.在内容列表中，右键单击Holborn.jp2 图层，然后单击属性。
2.单击Globe 常规选项卡。
3.单击缩放超过下列限制时不显示图层选项。
4.在缩小超过文本框中输入5。
此距离的单位为千米。
5.根据各切片距离检查可见性以启用图层离散部分的距离可见性。
此设置可进一步提高性能，尽管默认情况不启用该设置。
启用该设置后，在图层的距离阈值附近进行浏览时数据的离散切片可见。
6.单击确定。
在最小和最大距离之间，图层将可见。
7.单击书签，然后单击“城市视图”。
此时，显示会重新定位至“城市视图”书签。
此时，所有数据集均可见，因为对于以此比例显示的所有图层，您处于其可见性距离范围内。
图层的可见性范围也可根据当前显示距离进行设置。
在内容列表中右键单击图层，指向可见距离范围，然后使用设置最大距离和设置最小距离命令捕获显示距离。
有关分配内存缓存的提示通常，执行质量不佳的ArcGlobe 文档可通过明确定义的内存缓存设成交互形式。
这是一个指定大小的物理内存(RAM)，专供ArcGlobe 用来提高性能。
要获取最佳性能，内存缓存可根据所使用的各数据类型进行微调。
由于本练习使用了许多带纹理的3D 对象和栅格影像，因此，接下来您要分配更大比例的内存缓存，以提高处理这些数据类型的性能。
步骤:1.单击自定义菜单，然后单击ArcGlobe 选项。
2.单击显示缓存选项卡。
3.单击高级按钮。
4.快速浏览内存分配值（以MB 为单位）和类型。
每种数据类型的当前内存使用情况为绝对值和其分配大小的百分比形式加以表示，其详细信息在每项右侧的文本框中列出，并以水平图表的形式加以显示。
总内存缓存大小为各数据类型设定值之和。
此总大小不能超过您计算机上所安装的物理内存(RAM) 大小。
必要时，单击平衡当前内存使用按钮，避免内存缓存的大小超过您的可用物理内存(RAM)。
平衡当前内存使用按钮会基于文档的当前内存使用情况自动平衡每种数据类型所使用的内存分配。
如果您为某个特定数据类型分配的物理内存(RAM) 量很少，然后创建一个大量使用此数据类型的文档，其会在物理内存即将耗尽时开始将数据传输至磁盘，从而会造成性能下降。
完全创作了3D 视图并在其内部执行了一段时间的交互操作后，您要使用此工具来确保最佳应用的内存分配表示此文档中所拥有的数据种类。
5.单击确定关闭内存缓存高级设置对话框。
6.单击确定关闭选项对话框。
添加要素数据要在模型上创建3D 对象，您要向伦敦区域中添加一些本地数据。
步骤:1.单击添加数据按钮。
2.导航至Exercise9 教程数据文件夹所在的位置。
3.打开“地理数据库”文件夹，然后双击Lincolns.gdb 地理数据库文件。
4.按住CTRL 键，单击Building_Footprints、Street_Lights 和“车辆”要素类。
按住CTRL 键可以选择多项内容。
5.单击添加。
每个以Building_Footprints 开头的要素图层都会连续出现三个添加数据向导。
6.单击缩放超过下列限制时不显示图层应用距离可见性范围。
7.在缩小超过文本框中输入3，保持放大超过文本框的默认设定值0 不变。
8.单击完成。
9.当Street_Lights 图层的添加数据向导出现时，单击将要素显示为3D 矢量。
10.单击下一步。
11.单击缩放超过下列限制时不显示图层应用距离可见性范围。
然后，在距离范围文本框中输入1 和0。
12.单击下一步。
13.选择以真实单位显示此图层时所用的典型比例。
14.单击完成。
15.对于“车辆”图层，重复步骤9 到14。
如果出现提示，请关闭地理坐标系警告消息框。
数据将被投影到ArcGlobe 程序当前设置的“地理坐标系”。
16.单击书签，然后单击“鸟瞰图”。
此时，您可以看到添加至研究区域的所有图层。
内容列表指示这些要素图层已被添加为3D 视图中的叠加图层。
拉伸建筑物通过拉伸过程，可将二维数据源中的要素投影为三维制图表达。
例如，2D 建筑物轮廓线可以拉伸成该建筑物的3D 块制图表达。
在本练习中，您将根据高度值（由楼层数和每层的平均高度加以确定）拉伸建筑物面，以创建逼真的3D 建筑物形状。
步骤:1.在内容列表中，右键单击Building_Footprints 图层，然后单击属性。
2.单击Globe 拉伸选项卡。
3.选中拉伸图层中的要素。
4.单击计算拉伸表达式按钮打开表达式构建器对话框。
5.单击属性NUM_FLOORS，将其添加到表达式文本框中。
6.假设每个楼层高4 米，那么，将每个建筑物的楼层数乘以4，即可得出每个建筑物的高度。
将表达式设置为[NUM_FLOORS] * 4 以反映以下图表。
7.单击确定。
8.单击确定关闭图层属性对话框。
此时，2D 建筑物轮廓线要素即被拉伸成了3D 块。
如果要改进性能，您也可以选择不绘制拉伸面的底面。
浏览显示以查看结果。
符号化要素步骤:1.在内容列表中，右键单击Street_Lights 图层，然后单击属性。
您也可以双击图层打开图层属性对话框。
2.单击符号系统选项卡。
3.单击类别。
ArcGlobe 会自动选择唯一值选项。
4.单击值字段下拉箭头并单击MODEL。
5.单击添加所有值。
这会将所有唯一值添加到列表中。
您可能也单击了添加值按钮，以选择要显示的特定“模型”值。
6.双击stlght13 的符号。
7.在符号选择器对话框中，单击样式引用。
8.在样式引用对话框中，选中3D 建筑物、3D 街道设施和3D 车辆，然后单击确定。
“样式”是存储在库中的一组符号、颜色、地图元素和其他图形元素，可在ArcGIS 中使用它们。
9.在符号选择器对话框中，单击搜索组合框并输入street light，然后按Enter。
10.单击“Street Light 13”符号。
11.在大小文本框中输入8。
12.单击确定。
13.双击stlght7 的符号。
14.重复步骤9 到12（不过，应在“大小”文本框中输入5），并分配街灯7 或您更喜欢使用的其他街灯符号。
15.在图层属性对话框中，单击高级按钮，然后单击旋转。
16.单击按此字段中的角度旋转点下拉列表，然后单击角度。
17.单击确定。
18.单击图层属性对话框中的确定。
19.在内容列表中，双击“树”图层。
确保选择符号系统选项卡。
20.在图层属性对话框中，单击高级按钮，然后单击旋转。
21.单击按此字段中的角度旋转点下拉列表，然后单击随机。
22.单击确定。
23.在图层属性对话框中，单击高级按钮，然后单击大小。
24.单击按此字段中的值调整点的大小下拉列表，然后单击随机。
25.在最小值框中输入6，在最大值框中输入15。
26.单击确定。
27.完成后，单击图层属性对话框中的确定。
生成的旋转和大小的随机值将介于为树指定的最大随机值与最小随机值之间。
匹配样式中的符号样式中的符号具有名称。
如果您的要素值与这些名称匹配，您可以自动将特定符号与每个匹配的要素相关联。
如果您的要素使用了不同的名称，您可以编辑样式中的名称以便匹配。
步骤:1.在内容列表中，右键单击“车辆”图层，然后单击打开属性表。
在表窗口中，请注意“模型”列。
所列出的每个车辆类型对应于具有相同名称的符号。
2.关闭表窗口。
3.双击“车辆”图层打开图层属性对话框。
4.单击符号系统选项卡。
5.在类别下，单击与样式中的符号匹配.6.单击值字段下拉箭头并选择MODEL。
7.单击与样式中的符号匹配下拉列表，然后选择3D Vehicles.style。
您也可以单击浏览导航至C:\Program Files\ArcGIS\Desktop10.0\Styles 文件夹中的3D Vehicles.style 文件，然后单击打开。
此时，“与样式中的符号匹配”会用此样式文件进行填充。
8.单击匹配符号。
这会添加样式中具有匹配符号的所有唯一值。
此外，单击添加值，您可以手动指定要显示的唯一值。
如果您希望有更多的描述性标注出现在图例和内容列表中，也可以手动编辑标注。
这不会更改属性表中的名称。
9.单击高级按钮，然后单击旋转。
10.单击按此字段中的角度旋转点下拉列表，然后单击“角度”。
11.单击确定。
12.再次单击确定关闭图层属性对话框。
浏览附近地区以查看结果。
使用图形工具有时，您需要显示未在您的GIS 要素中表示的内容。
您可以将图形添加到ArcGlobe 中，并通过用于要素的逼真符号显示它们。
您可以数字化3D 图形，以表示感兴趣点、描绘边界或道路的线、填充开放区域的面或用来命名或描述地点的文本。
为此，您需要添加Globe 3D 图形工具条。
步骤:1.单击自定义，指向工具条，然后选择Globe 3D 图形。
