三菱重工海尔空调故障代码

三菱重工海尔空调故障代码

三菱重工海尔空调故障代码Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998三菱重工海尔空调故障代码变频空调故障代码1、KFR-26GW/BPF、KFR-26GW/A（BPF）、KFR-26GW/C （BPF）、KFR-28GW/BPA、KFR-28GW/BPF、KFR-28GW/A （BPF）、KFR-28GW/C（BPF）、KFR-40GW/BPF、KFR-40GW/A（BPF）、 KFR-28GW/DBPF、KFR-36GW/DBPF、KFR-28GW/M（BPF）、KFR-36GW/M（BPF）、KFR-25GW*2/BP、KFR-25GW*2/BPF、KFR-25GW*2/BPJF、KFR-26GW*2/BPF、KFR-30GW*2/BPF、KFR-30GW*2/BPKF、KR-（32G/F）60W/BP、KR-（32G/F）70W/BP室内机显示灯故障原因维修方法备注电源定时运转闪灭灭室内环温传感器闪亮亮室内热交传感器1.检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修亮亮闪室外除霜传感器（检修只适用于一拖一机型）闪亮灭压机排气温度传感器1、检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修亮闪灭室外环境温度传感器上门检修闪灭亮室外传感器异常（检修只适用于一拖二机型）闪灭亮压机运转异常1、检测电压是否正常、管路是否安装完好；2、若以上正常，拉回检修（只适用于一拖一机型）闪闪亮电流检知2、过电流保护动作3、功率模块温度过高保护4、功率模块低电压检知（1、检测电压是否正常， 2、电压正常，拉回检修）室内机显示灯故障原因维修方法电源定时运转闪闪灭过电流保护动作AC电流检知1、上门检测电压是否正常；2、电压正常，拉回检修闪闪闪制热时，蒸发器温度上升（68度以上），或室内风机风量小1、检查过滤网是否脏、热交换器换热是否正常、风速是否正常；2、若以上正常，拉回检修闪灭闪 CT断线保护上门检修亮闪亮功率模块异常上门检修灭灭闪通讯异常上门检修灭闪灭排气管温度超过120度（1、检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查传感器阻值 3、若以上正常，拉回检修）灭闪亮电压不足解释原因，让用户断电10-15分钟后重新上电开机灭亮闪控制基板异常上门检修灭亮闪室内机EEPROM异常上门检修闪亮闪室外机EEPROM异常上门检修2、KFR-35GW/BPF、KFR-35GW/ABPF、KFR-36GW/BP、KFR-36GW/BPF 、KFR-36GW/ABPF、KFR-50GW/BPF、KFR-50LW/BP、KFR-50LW/BPF故障现象故障原因维修方法备注定时灯闪烁1次功率模块过热、过流、短路拉回检修室外机定时灯闪烁2次电流传感器感应电流太小上门检修定时灯闪烁4次制热时压机温度传感器温度超过120度保护 1、上门检查热交换器换热是否正常、管路安装是否正确否 2、检查压机传感器阻值3、若以上正常，拉回检修定时灯闪烁5次过电流保护 1、上门检测电压是否正常；2、电压正常，拉回检修定时灯闪烁6次室外环温传感器故障上门检修定时灯闪烁7次室外热交传感器故障上门检修定时灯闪烁10次电源超、欠压解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁11次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁12次制冷时室外热交传感器温度超过70度保护 1、上门检查热交换器换热是否正常；2、检测传感器阻值3、若以上正常，拉回检修定时灯闪烁14次单片机读入EEPROM数据有错误上门检修定时灯闪烁15次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机故障现象故障原因维修方法备注电源灯闪烁1次室内环温传感器故障修室内机电源灯闪烁2次内热交传感器故障？1、检查传感器阻值；？2、查过滤网是否脏、热交换器换热、风速是否正常；？3、若以上正常，拉回检修电源灯闪烁4次制热时室内热交传感器温度超过72度保护1、上门检查过滤网是否脏、热交换器换热、风速是否正常；？2、检测传感器阻值？3、若以上正常，拉回检修电源灯闪烁5次制冷时室内热交传感器温度低于0度保护1、检查过滤网是否脏、热交换器换热，风速是否正常；2、测传感器阻值？3、若以上正常，拉回检修电源灯闪烁6次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机电源灯闪烁7次通讯回路故障上门检修电源灯闪烁8次室内风机故障上门检修电源灯闪烁9次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机3、KFR-36GW/B（BPF）、KFR-36GW/BPJF、KFR-28GW/BPJF、KFR-28GW/(BPF)、KFR-36GW/(BPF)室内机显示故障原因维修方法E1室内环境温度传感器上门检修E2室内热交温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F21室外除霜温度传感器上门检修F25室外排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F6室外环境温度传感器上门检修E07通讯异常上门检修室内机显示故障原因维修方法F24CT断线上门检修F4排气温度超过120℃，排气管温度过升保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F22AC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修F23DC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E9制热时，蒸发器温度上升（68℃以上），或室内电机运转但风量小1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F11压机运转异常拉回检修E8面板主板通讯异常上门检修BPF故障显示故障原因维修方法E1室温传感器故障上门检修E2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修E3室外环温传感器故障上门检修E4室外盘管传感器故障上门检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6压机过热保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查压机传感器阻值3、若以上正常，拉回检修E7室外低电压保护解释原因，让用户断电10-15分钟后重新上电开机E8面板与主板通讯故障上门检修E9室内外通讯故障上门检修5FR-48LW/@（BPJXF）、KFR-48LW/@（BPF）、KFR-50LW/BPJXF、KFR-51LW/BPJXF、KFR-51LW/BPJF、KFR-51LW/N（BPF）、KFR-51LW/T（BPJXF）、KFR-51LW/@（BPJXF）、KFR-52LW/BPJXF、KFR-52LW/BPJF、KFR-52LW/E （BPJXF）、KFR-52LW/N（BPJXF）、KFR-58LW/BPJXF、KFR-58LW/E（BPJXF）、KFR-58LW/N（BPJXF）、KFR-58LW/N （BPF）、KFR-58LW/T（BPJXF）、KFR-58LW/@（BPF）、KFR-58LW/@（BPJXF）、KFR-60LW/BPJXF、KFR-60LW/BPJF、KFR-60LW/BPXF、KFR-60LW/E（BPJXF）、KFR-68LW/BPJXF、KFR-68LW/E（BPJXF）、KFR-68LW/@（BPJXF）等故障代码故障原因维修方法E1功率模块过热、过流、短路拉回检修E2电流传感器感应电流太小上门检修E4制热时压机温度传感器温度超过120℃1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值；3、若以上正常，拉回检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6室外温度传感器故障上门检修E7室外盘管传感器故障上门检修Ea电源超欠压解释原因，让用户断电10-15分钟后重新上电开机Ec制冷时室外热交传感器温度超过70℃保护1、上门检查过滤网是否脏、热交换器换热是否正常；2、检测传感器阻值；3、若以上正常，拉回检修Ee单片机读入EEPROM数据有错误上门检修F1室温传感器故障上门检修F2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F4制热时室内盘管传感器超过72℃保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F5制冷时室内盘管温度传感器低于0℃以下保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F7室内主板与控制面板通讯故障上门检修E1 室内温度传感器E2室外盘管传感器E3室外温度传感器E4室外盘管传感器E5电流过大E6压力保护E7低电压保护E8面板，主板（内）通信故障E9室内，外板通信故障三菱重工海尔柜机故障代码E1 操作开关线断、室内机电路板不良。

三菱重工海尔KX4系列产品技术参数

三菱重工海尔KX4系列产品技术参数

三菱重工海尔KX4系列产品技术参数1.机型种类KX4系列产品包括多种机型，包括壁挂式、柜机式、天井式等，可根据不同的使用环境和需求进行选择。

2.制冷量范围KX4系列产品的制冷量范围广泛，从1.5KW到20KW不等，可以满足不同空间大小的制冷需求。

3.COP值COP（能效比）是衡量空调能效的主要参数之一、KX4系列产品的COP值高达5.6，具有出色的能源利用效率，可节约能源并减少运行成本。

4.制热性能KX4系列产品具有良好的制热性能，可在低温环境下进行高效制热。

最低制热温度可以达到-20℃，可以满足寒冷地区的供暖需求。

5.节能技术KX4系列产品采用了多种节能技术，如智能温度控制、快速制冷制热、高效传热器等，可以有效降低能源消耗，提高整体能效。

6.静音设计KX4系列产品的静音设计非常出色，室内机的噪音水平可以低至19分贝，室外机的噪音水平可以低至53分贝，为用户提供舒适安静的环境。

7.空气净化KX4系列产品配备了先进的空气净化技术，可有效去除室内的PM2.5、甲醛、细菌等有害物质，提供健康洁净的空气环境。

8.智能控制KX4系列产品支持智能控制功能，用户可以通过手机APP或遥控器实现远程控制和定时开关机等操作，提高了使用的便捷性和舒适性。

9.多功能显示屏KX4系列产品的室内机配备了大尺寸液晶显示屏，可以显示当前的温度、湿度、工作模式等信息，方便用户了解和调节室内环境。

10.长达10年的质保KX4系列产品拥有长达10年的质保期，表明了其高质量和可靠性。

总结：三菱重工海尔KX4系列产品具有出色的性能和先进的技术，包括多种型号可供选择，具有广泛的制冷量范围和高能效比，拥有良好的制热性能和节能技术，静音设计和空气净化功能，智能控制和多功能显示屏等特点。

此外，产品还具有长期的质保期，为用户提供可靠的品质保证。

三菱重工海尔空调产品推介

三菱重工海尔空调产品推介
－
２全 新 的 高 频 直 流 电 机 ， 幅 度 提 升 运 行 效 率 大
★横 出风机型 ， 易于设置在 住宅、 写字楼各层 六超 紧凑化设计 ， 实现业 界领 先的省空 间化
★压 缩 机 Ｄ 变 频 控 制 ， 现 业 界领 先 的 Ｃ Ｐ值 Ｃ 实 Ｏ
Ｓ Ｖ系列变频多联机 ： 能环 保 一键多联 节
全外气新风处理机 ： 享受 新鲜空气
★保 持 洗 手 间 、 水 室 等 场 所 空 气 新 鲜 热
★大风量 、 高静压 设计 六外气 负荷 处理 ， 空气新鲜 ， 温度舒适 ★可 与 ＫＸ ４多联 系统随意组合 ★直 吹风管式设计 ， 节省 空间
５ 中央空调市场・０９年 １ ６ ２０ 月
● ＝ ＂， ａｉ ｅ ｆ ｉＣ ｎｎ ￣ ＂ ｈｐ ￣ １
ＭＩ ＴＳＵＢ Ｉ ＳＨ ｌ Ｈ Ｅ ＡＶＹ Ｈａｉ ｅ￣
三菱重工海尔 空调产品推介
Ｋ ６超级多联楼 宇空调 ： Ｘ 高频直流横 出风 自由紧凑省空 间
★环 保 冷 媒 Ｒ １Ａ ４０ ★采 用 ３ 涡旋 压 缩 机 ， 统 更 加 稳 定可 靠 Ｄ 系
六 双机切换， 流程控制
薄型 风管机 ： 噪舒 适 高效节能 低
★业 界 超 低 静 音 运 转 最 低 ２ Ｂ ３ｄ ★小 型 化 设 计 ， 便 安 装 方
｝
谬 鞣鳎
★多种回风方式 ， 个性安装
六停 电补 偿 技 术 ， 能 省 心 智
一
一
－
ｋ多 种 控 制 方 式 ， 便 实 用 方
女环 保 冷 媒 Ｒ １Ａ ４０
女高 效 的涡 旋 压 缩 机
★简约设计 ， 实现 １ Ｐ上墙 悬挂 ０Ｈ
★有 线 制 易 管 理

三菱重工海尔JX系列介绍

三菱重工海尔JX系列介绍

RFC125JX-H RFC140JX-H RFC160JX
尺寸升级：热交面积增大20%，风量提升30%
能力升级：制热能力提升20% 制冷能力提升12%
能效升级：能效值提升至6.0以上
RFC125/140JX-H
匹配升级：制热连接容量升级至130%
上市时间：2018年9月
RFC75/85JX
产品性能介绍
JX系列空调产品知识
超便利、速冷暖
全系列单风扇设计 55℃高温制冷 80S快速制冷、制热
④ JX系列多联机
RFC80-160JX (单相电）
JX系列产品阵容
Байду номын сангаас
JX全系列容量范围8kw~16kw，共计7个型号
JX低温强热
RFC80JX RFC100JX
主要RFC产125品JX 特点： RFC140JX
客餐厅空调
仕样说明：
固定搭配RFUS-X系列室内机，同时保证： 1、室内机容量超配率≤130% 2、室内机台数：2台或3台，自由选择
产品特点：
更专业：针对客餐厅环境，专业设计 更便捷：紧凑型室外机设计，安装位置自由便利 更小巧：439mm小巧内机设计，隐藏更美观

三菱重工海尔空调故障代码

三菱重工海尔空调故障代码

三菱重工海尔家庭中央空调LX、FX故障代码表三菱重工海尔KX4故障代码一览表海尔家庭中央空调故障代码1、遥控接收器定时灯、运行灯闪灯说明开机运行时定时灯（Time）闪烁表示室内机故障，运行灯（Run）闪烁表示室外机故障，具体见下表：●室内机故障：闪烁次数室内机故障定时灯闪1次液管温度传感器异常定时灯闪2次气管温度传感器异常定时灯闪3次环温温度传感器异常定时灯闪4次与室外机通讯异常定时灯闪5次与电子膨胀阀盒通讯异常定时灯闪6次846芯片与通讯芯片通讯异常定时灯闪8次电子膨胀阀强电板故障定时灯闪10次室内机PG风机异常定时灯闪11次浮子开关或水泵电机异常定时灯闪12次室内机EEPROM数据异常定时灯闪13次室内热过载定时灯闪14次室内机与线控器通讯异常●室外机故障：闪烁次数室外机故障运行灯闪1次室外机除霜温度传感器异常运行灯闪2次室外机环境温度传感器异常运行灯闪3次室外机吸气温度传感器异常运行灯闪4次室外机排气温度传感器异常运行灯闪5次室外机蒸发温度传感器异常运行灯闪6次室外机AC过电流保护运行灯闪7次室外机DC电压不足保护运行灯闪9次IPM保护运行灯闪10次室外机EEPROM故障运行灯闪11次压缩机排气过热保护运行灯闪12次857与通讯芯片通讯异常运行灯闪13次室外机系统压力过高保护2、内机线控器(左翻盖外观)故障显示表：●室内机故障：室内机故障显示故障浮子开关或水泵电机异常E0室外机故障E1异运行故障E2液管温度传感器异常E3气管温度传感器异常E4室内机846芯片与通讯芯片通讯异常（内机机号重复）E5与电子膨胀阀盒通讯异常E7线控器与室内机控制板通讯异常E8室内外机通讯异常E9水温传感器异常EB●室外机故障：（线控器显示E1时,可检查室内机控制板LED1或室外机控制板LED (变ALARM－A系统、定ALARM－B系统)室外机故障LED ALARM灯闪烁室外机除霜温度传感器异常闪1次室外机环境温度传感器异常闪2次室外机吸气温度传感器异常闪3次室外机排气温度传感器异常闪4次室外机AC过电流保护闪6次室外机DC电压不足保护闪7次IPM保护闪9次室外机EEPROM故障闪10次压缩机排气过热保护闪11次室外机857芯片与通讯芯片通讯异常闪12次室外机系统压力过高保护闪13次KVR-125W/B720A故障代码KVR-150W/B720A故障代码海尔定频户式水机故障代码海尔定频户式水机LSQRF7 LSQRF10 LSQRF12 LSQRF142、故障排查说明海尔变频户式水机故障代码海尔变频户式水机型号：LSQRF10/BP LSQRF12/BP LSQRF14/BP LSQRF16/BP E1:定速压机过电流保护，室外电控指示灯闪烁1判断条件：IACa>17A故障处理：停定速压机A故障恢复：Ta2＜55℃时持续180秒后自动恢复E3:定频系统盘管中点温度传感器故障，室外电控指示灯闪烁3判断条件：定频盘管Ta2开路或短路故障处理：停定频压机A故障恢复：该故障为不可恢复故障，更换温传恢复E4:定频系统排气温度过高或温传故障，室外电控指示灯闪烁4判断条件：定频排气Ta1开路或短路，或者Ta1＞120℃持续15秒故障处理：停定频压机A故障恢复：Ta1＜90℃恢复E5:流量开关故障，室外电控指示灯闪烁5判断条件：水泵开启后连续30秒测量流量开关Cv为“OFF”故障处理：停定速压机、水泵故障恢复：该故障为不可恢复故障，必须断电排除故障后重新启动E6:室外环境温度传感器故障，室外电控指示灯闪烁6判断条件：室外环境温度传感器开路或短路故障处理：停定速压机故障恢复：该故障为不可恢复故障，更换温传恢复E9:室外机过压、欠压，室外电控指示灯闪烁9判断条件：输入电压VAC＞450V或VAC＜320V，压缩机启动10秒内不对电压进行判断。

三菱重工海尔中央空调技术资料

三菱重工海尔中央空调技术资料

三菱重工海尔中央空调技术资料三菱重工海尔中央空调技术资料三菱产品线04年12月走动培训资料KX4楼寓用多联机系列产品篇三菱重工海尔中央空调技术资料楼寓用多联机空调的升级楼寓用多联机的销售台数KX2(台数)90,000 80,000 70,000 60,000 50,000 40,000 30,000 20,000三菱重工:累943,742台(89~03年)三菱重工海尔(02~03):累计5000套KX4KX4销售!!10,0000 89 90 91 92 93 94 95 96 97 98 99 00 01 02 0304(年度)KX销售KX2销售KX3k三菱重工海尔中央空调技术资料KX4名称的诠释41、Lead2、Long3、Link同行业多联机的领导者同行业配管最长楼寓管理系统4、Luxury 足够满足所有需求的机能三菱重工海尔KX2→三菱重工KX3→三菱重工海尔KX4(三菱重工的LX)三菱重工海尔中央空调技术资料机器外观图358mm8~16R力18~24R力三菱重工海尔中央空调技术资料超群的外观、构造设计8~16R力18~24R力三菱重工海尔中央空调技术资料最大组合可以达到48匹室外机组合最大可以达到48匹，没有主机、子机12~ 24匹外观完全相同与以前相比最大降落低60%马力8101214161820222426 12+142830323436384042444648组合原占地面积KX4的设置面积一体型14+14 14+16 16+1616+18 18+18 18+2020+20 20+22 22+22 22+24 24+240.972 0.9721.211.621.622.432.432.432.432.432.433.243.243.240.972 0.972 0.972 0.972 0.972 0.972 0.972 0.972 0.9721.944 1.944 1.944 1.9441.944 1.944 1.944 1.944 1.944 1.944 1.944 1.944与从前机器的100% 占地面积比100%80.6%60.0% 60.0%40.0%80.0% 80.0% 80.0% 60.0%60.0% 60.0%60.0% 60.0%三菱重工海尔中央空调技术资料安装尺寸和其他社比较安装尺寸比^A社三菱重工海尔中央空调技术资料节约能源同行业最高水平的COP压缩机采用直流电机,采用高性能的热交换器,换热性能增强,22.4kw(相当于8 匹)的COP可以达到3.9的同行业最高水平,所有系列产品符合日本2022年开始实施的节约能源法(基准值为3.07)三菱重工海尔中央空调技术资料节约能源(COP)冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(8~24R力):KX4 : VRVII43.9 3.51 3.48 3.493.53.423.393.263.213.1432.5281012141618202224 (R力)三菱重工海尔中央空调技术资料节约能源冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(26~48R力):KX4 : VRVII(COP)43.48 3.53.34 3.35 3.353.3 3.253.223.23.173.15 3.11 3.0832.5226283032343638404244464 8(R力)三菱重工海尔中央空调技术资料连接配管长度同行业最长同行业最高！可以连接的配管长度可以达到160m冷媒配管变细减少冷媒量、同行业连接配管最长;实际长度可以达到160m 配管总长度可以达到510m。

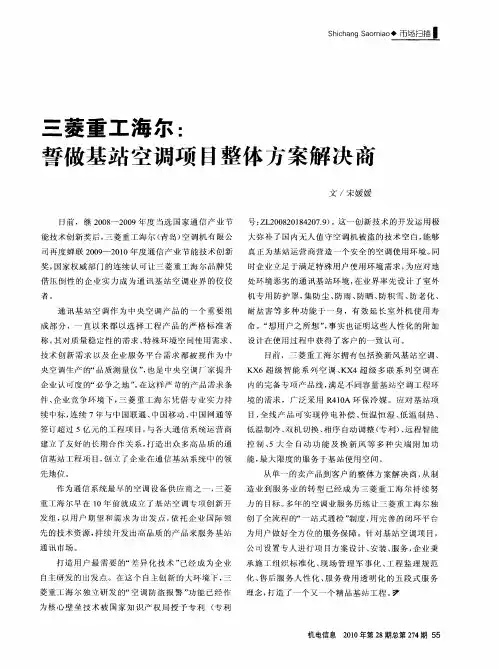

三菱重工海尔空调机(青岛)有限公司

三菱重工海尔（青岛）空调机有限公司由三菱重工业株式会社与海尔集团合资组建。

日方控股55%，中方控股45%，产品采用日本三菱技术，实现全球同质，同时拥有海尔集团完善的服务体系。

既是三菱重工在海外最大的商用空调生产基地，也是三菱重工在海外的最大出口基地，还是三菱重工在中国的技术应用转化基地。

中方副总王瑞生家庭中央空调LX智能家庭中央空调<
迷你KX4环保户式中央空调
FXV变频家庭中央空调
商用中央空调
KX6超级智能楼宇空调
KX4超级多联楼宇空调
SV变频多联机
冷水机组
定额一拖多
单元机系列
•家用柜机
;WGAR茶素超节能柜机
WG高能效柜机
LW健康柜机
•商用柜机
;WG高能效柜机
5WD全自动柜机
50WD全自动柜机
•四面出风嵌入机
低静压风管机
•壁挂机
•高静压风管机
全热交换器。

三菱重工海尔KX6家庭中央空调

22 28 36 45 56 71 80 90 100 112 125 140 150
中静圧风管机 ＲＦＵＭ
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
配管情况
类别 压缩机形式 外观尺寸 高×宽×厚
运转范围
内内 高 差
连接台数
外机 匹数 可连 内机 数
内 外 机 高 差
实 长
总 延 长
第 一 分 歧
制热
制冷
4HP 4-6HP 直流变频双转 子 1300×970×370 30 70 100 15 40 -20℃ ~15.5℃ -15℃ ~43℃ 5HP 6HP 8HP 直流变频涡旋 压机(12匹采 用3D涡旋压机) -23℃ ~15.5℃ -15℃ ~43℃
RFC255KX6 RFC280KX6 RFC335KX6
（8匹三相） （10匹三相） （12匹三相）
主关部件采用进口或日系厂家产品
１．开发⇒日本三菱重工
制造图纸＆式样书：日本三菱重工作成 ２．主要部品⇒进口品（日本）＆※日系厂家
・压缩机：进口（三菱重工制）变频
・直流风机：日系（日本电产） ・变频控制器：进口(三幸）/（ 隆祥）
灵活 高效
150
100 50 0
可连接的 室外机总台数
40 30 20
MHI 新型 DK HT SY
行业 高水平!!
10
0
KX6家庭中央空调内机系列
RFTW系列
RFT系列
RFTS系列
RFUT系列
RFUM系列
RFU系列
RFU-F系列
RF系列
四面出风嵌入机ＲＦＴ
首创自动升降面板（需定制） 防污防露气流设计
ＲＦＴ 4面出风机 ＲＦＴＷ 2面出风机 ＲＦＴＳ 超薄风管机 ＲＦＵＴ 薄型风管机 ＲＦＵ 高静压风管机

三菱重工海尔中央空调的真相

三菱重工海尔室内机
2/工信部没有三菱重工海尔的注册商标 三菱重工海尔
注册商标可在《中国商标网》上进行查询，网址 /
查询第四条15552443申请号,如下图：
结论：商标无效
3、三三菱菱重重工工海海尔尔由海尔代工，用海尔 LOGO
很大，但不是商标
很小，但这才是商标！
三菱重工海尔
三菱重工海尔
三菱重工海尔的不足点： • 室外机高度不统一，美观差 • 市场占有率比较低，业绩 • 商标（没有户口的三菱重工海尔） • 产品有压缩机均油管，技术落后 • 最大组合模块仅48HP，技术储备不足 • 低压腔涡旋压缩机，技术落后 • EER/COP节能型较差 • 无8/10HP顶出风，产品阵容差 • 顶出风机型无3

三菱重工海尔空调故障代码

三菱重工海尔空调故障代码变频空调故障代码1 、KFR-26GW/BPF 、KFR-26GW/A （BPF ）、KFR-26GW/C （BPF ）、KFR-28GW/BPA 、KFR-28GW/BPF 、KFR-28GW/A （BPF ）、KFR-28GW/C （BPF ）、KFR-40GW/BPF 、KFR-40GW/A（BPF ）、KFR-28GW/DBPF 、KFR-36GW/DBPF 、KFR-28GW/M （BPF ）、KFR-36GW/M （BPF ）、KFR-25GW*2/BP 、KFR-25GW*2/BPF 、KFR-25GW*2/BPJF 、KFR-26GW*2/BPF 、KFR-30GW*2/BPF 、KFR-30GW*2/BPKF 、KR-（32G/AF.40G/F ）60W/BP、KR-（32G/AF.50L/F ）70W/BP室内机显示灯故障原因维修方法备注电源定时运转闪灭灭室内环温传感器闪亮亮室内热交传感器1•检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修亮亮闪室外除霜传感器（检修只适用于一拖一机型）闪亮灭压机排气温度传感器1、检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修亮闪灭室外环境温度传感器上门检修闪灭亮室外传感器异常（检修只适用于一拖二机型）闪灭亮压机运转异常1、检测电压是否正常、管路是否安装完好；2、若以上正常，拉回检修（只适用于一拖一机型）闪闪亮1. DC 电流检知2、过电流保护动作3、功率模块温度过高保护4、功率模块低电压检知（1 、检测电压是否正常，2、电压正常，拉回检修）室内机显示灯故障原因维修方法电源定时运转闪闪灭过电流保护动作AC 电流检知1、上门检测电压是否正常；2、电压正常，拉回检修闪闪闪制热时，蒸发器温度上升 (68 度以上)，或室内风机风量小1、检查过滤网是否脏、热交换器换热是否正常、风速是否正常；2、若以上正常，拉回检修闪灭闪CT 断线保护上门检修亮闪亮功率模块异常上门检修灭灭闪通讯异常上门检修灭闪灭排气管温度超过120 度 (1 、检查过滤网是否脏热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修)灭闪亮电压不足解释原因，让用户断电10-15 分钟后重新上电开机灭亮闪控制基板异常上门检修灭 亮 闪 室内机 EEPROM 异常上门检修 闪亮闪室外机 EEPROM 异常上门检修上门检查热交换器换热是否正常、管路安装是否正确 否 感器阻值2、检查压机传 正常，拉回检修3 、若以上定时灯闪烁 5 次 门检测电压是否正常；过电流保护1、上 正常，拉回检修2、电压定时灯闪烁 6 次修室外环温传感器故障上门检定时灯闪烁 7 次 室外热交传感器故障上门检修定时灯闪烁 10 次 上电开机 电源超、欠压解释原因，让用户断电10-15 分钟后重新定时灯闪烁 11 次 电开机瞬时断电保护解释原因，让用户断电10-15 分钟后重新上定时灯闪烁 4 次 制热时压机温度传感器温度超过 120 度保护 2、KFR-35GW/BPF 、KFR-35GW/ABPF 、 KFR-36GW/BP 、 KFR-36GW/BPFKFR-36GW/ABPF 、 KFR-50GW/BPF 、 KFR-50LW/BP 、 KFR-50LW/BPF故障现象 故障原维修方法备注定时灯闪烁 1 次 路功率模块过热、过流、短拉回检修室外机定时灯闪烁 2 次 小电流传感器感应电流太上门检修1、定时灯闪烁12 次制冷时室外热交传感器温度超过70 度保护1、上门检查热交换器换热是否正常；2、检测传感器阻值3 、若以正常，拉回检修定时灯闪烁14 次检修单片机读入EEPROM 数据有错误上门定时灯闪烁15 次瞬时断电时单片机复位因，让用户断电10-15 分钟后重新上电开机解释原故障现象备注故障原因维修方法电源灯闪烁1 次机室内环温传感器故障修室内电源灯闪烁2 次内热交传感器故障感器阻值；1、检查传滤网是否脏、热交换器换热、风速是否正常；2、查过正常，拉回检修3、若以上电源灯闪烁4 次制热时室内热交传感器温度超过72 度保护查过滤网是否脏、热交换器换热、风速是否正常；1、上门检感器阻值2、检测传正常，拉回检修3、若以上电源灯闪烁5 次制冷时室内热交传感器温度低于0 度保护滤网是否脏、热交换器换热，风速是否正常；1、检查过器阻值2、测传感3、若以上正常，拉回检修室内机显示 故 障原因 维修方法 E1 室内环境温度传感器上门检修 E2 室内热交温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修 F21 室外除霜温度传感器上门检修 F25 室外排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完 好2、检查传感器阻值3、若以上正常，拉回检修 F6 室外环境温度传感器上门检修电源灯闪烁 6 次 释原因，让用户断电 瞬时断电时单片机复位10-15 分钟后重新上电开机 解电源灯闪烁 7 次通讯回路故障上门检修电源灯闪烁 8 次室内风机故障上门检修电源灯闪烁 9 次 瞬时断电保护解释原因，让用户断电 10-15 分钟后重新上电开机3、KFR-36GW/B BPF )、 KFR-36GW/BPJF 、KFR-28GW/BPJF 、KFR-28GW/(BPF) 、KFR-36GW/(BPF)E07 通讯异常上门检修室内机显示故障原因维修方法F24CT 断线上门检修F4排气温度超过120 C,排气管温度过升保护1 、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F22AC 电流过电流保护1 、上门检测电压是否正常；2、电压正常，拉回检修F23DC 电流过电流保护1 、上门检测电压是否正常；2、电压正常，拉回检修E9制热时，蒸发器温度上升（68 C以上），或室内电机运转但风量小1 、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值F11 压机运转异常拉回检修E8 面板主板通讯异常上门检修4. KFR-60LW/BPF 故障显示故障原因维修方法E1 室温传感器故障上门检修E2 室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修E3 室外环温传感器故障上门检修E4 室外盘管传感器故障上门检修E5 过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6 压机过热保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查压机传感器阻值E7 室外低电压保护解释原因，让用户断电10-15 分钟后重新上电开机E8 面板与主板通讯故障上门检修E9 室内外通讯故障上门检修5FR-48LW/@（BPJXF ）、KFR-48LW/@ （BPF ）、KFR-50LW/BPJXF KFR-51LW/BPJXF 、KFR-51LW/BPJF 、KFR-51LW/N （BPF ）、KFR-51LW/T（BPJXF ）、KFR-5 1 LW/@ （BPJXF ）、KFR-52LW/BPJXF 、KFR-52LW/BPJF 、KFR-52LW/E （BPJXF ）、KFR-52LW/N（BPJXF ）、KFR-58LW/BPJXF 、KFR-58LW/E（BPJXF ）、KFR-58LW/N （BPJXF ）、KFR-58LW/N （BPF ）、KFR-58LW/T（BPJXF ）、KFR-58LW/@ （BPF ）、KFR-58LW/@（BPJXF ）、KFR-60LW/BPJXF 、KFR-60LW/BPJF 、KFR-60LW/BPXF 、KFR-60LW/E （BPJXF ）、KFR-68LW/BPJXF KFR-68LW/E（BPJXF ）、KFR-68LW/@ （BPJXF ）等故障代码故障原因维修方法E1 功率模块过热、过流、短路拉回检修E2 电流传感器感应电流太小上门检修E4制热时压机温度传感器温度超过120 C1 、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值；3、若以上正常，拉回检修E5 过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6 室外温度传感器故障上门检修E7 室外盘管传感器故障上门检修Ea 电源超欠压解释原因，让用户断电10-15 分钟后重新上电开机Ec制冷时室外热交传感器温度超过70 C保护1、上门检查过滤网是否脏、热交换器换热是否正常；2、检测传感器阻值；3、若以上正常，拉回检修Ee 单片机读入EEPROM 数据有错误上门检修F1 室温传感器故障上门检修F2 室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F4制热时室内盘管传感器超过72 C保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F5制冷时室内盘管温度传感器低于0 C以下保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F7 室内主板与控制面板通讯故障上门检修E1 室内温度传感器E2 室外盘管传感器E3 室外温度传感器E4 室外盘管传感器E5 电流过大E6 压力保护E7 低电压保护E8 面板，主板（内）通信故障E9 室内，外板通信故障三菱重工海尔柜机故障代码E1 操作开关线断、室内机电路板不良。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6. 摸干燥过滤器表面温度。在正常情况下，手摸 干燥过滤器表面感觉略比环境温度高。如果有凉的感觉或 凝露，说明干燥过滤器有微堵现象。
7. 摸出风口温度。手应感觉出风有些凉意，手停 留的时间长就感到有些冷。
看：先看空调空调器外形是否完好，各个部件的工作是否 正常。其次，看制冷系统各管路有无断裂，各焊接处是否 有油迹出现，焊点有油迹则可能有渗漏。再仔细看一下电 器元件的插片有无松脱现象，各连接铜管位置是否正确， 有无铜管碰壳体。
对开启式压缩机，一般会发出轻微而均匀的“嚓嚓”或阀片轻 微的“嘀嘀”的敲击声； 如出现“通通”声是压缩机液击声，即有大量的制冷剂吸入压 缩机飞轮键槽配合松动的撞击声； “啪啪”声是皮带损坏后的拍击声。
听离心风扇和轴流风扇的运转声应是平衡而均匀， 如有碰擦或轴心不正，就会有异常声音出现。停机时， 当听到“咝咝”这种越来越轻的气流声时（系统压力平 衡时发出），则可知系统基本没有堵塞。 此外，凭听 觉还可判断出其它一些噪音，例如：分机轴流风扇碰击 外壳铁片的声音；风机缺油的“吱吱”尖叫声；风机离 心风扇与泡沫外壳发出的“嚓嚓”声；压缩机底角螺栓 松动、震动的声音；毛细管碰外壳的声音。
二、空调空调制冷： 空调空调制冷时，气体氟利昂被压缩机加压，成为高温高压 气体，进入室外机的换热器（此时为冷凝器），冷凝液化放 热，成为液体，同时热量向大气释放。液体氟利昂经节流装 置减压，进入室内机的换热器（此时为蒸发器），蒸发气化 吸热，成为气体，同时吸取室内空气的热量，从而达到降低 室内温度的目的。成为气体的氟利昂再次进入压缩机开始下 一个循环。
1. 空调空调器故障分析的一般方 法
空调空调器由制冷系统和电气系统组成，它的运行状 态又与工作环境和条件有密切的关系，所以对空调空调器 的故障分析需要综合考虑。
故障原因可分为两类，一类为机外原因或人为故障 （特别是电源是否正常），另一类则为机内故障。在分析 处理故障时，首先应排除机外原因。排除机外因素后，又 可将机内故障分为制冷系统故障和电气系统故障两类，一 般应先排除电气系统故障。
听：仔细倾听整机运转的声音是否正常。空调空调器在运转时， 会发出一定的声音，但如果听到一些不正常的声音就有问题了， 如在听压缩机运转时，有“嗡嗡”声可立即判明是压缩机电动 机不能正常启动的声音，此时应立即关掉电源，查找原因； “嘶嘶”声是压缩机内高压减振管断裂后发生的高压气流声； “嗒嗒”声是压缩机内部金属的碰撞声；“当当”声是压缩机 内吊簧脱落或断裂后的撞击声。对开启式压缩机，一般会发出 轻微而均匀的“嚓嚓”或阀片轻微的“嘀嘀”的敲击声；如出 现“通通”声是压缩机液击声，即有大量的制冷剂吸入压缩机 飞轮键槽配合松动的撞击声；“啪啪”声是皮带损坏后的拍击 声。听离心风扇和轴流风扇的运转声应是平衡而均匀，如有碰 擦或轴心不正，就会有异常声音出现。停机时，当听到“咝咝” 这种越来越轻的气流声时（系统压力平衡时发出），则可知系 统基本没有堵塞。 此外，凭听觉还可判断出其它一些噪音， 例如：分机轴流风扇碰击外壳铁片的声音；风机缺油的“吱吱” 尖叫声；风机离心风扇与泡沫外壳发出的“嚓嚓”声；压缩机 底角螺栓松动、震动的声音；毛细管碰外壳的声音。
注意事项： ①为了避免清洗剂的泄漏，应采用耐压软管，接头部 分一定要用胶带包扎紧密。 ②使用膨胀阀的机种，要去掉膨胀阀，以旁通管代替。 ③若制冷系统内进入水分，一定要将水分排净。 ④因压缩机烧毁而生成酸性物质时，必须注意用氮气 吹净。
5排除制冷系统中的空气和堵塞现象
制冷循环中残留的含有水分的空气，将导致冷凝 压力升高、运转电流增大、制冷效率下降或发生堵塞 （冰堵）与腐蚀，引起压缩机汽缸拉毛、镀铜等故障， 所以必须排除管内空气。
查：一般可用压力表、半导体点温计、钳形电流表、万用表 等测量系统压力、温度、电源电压、绝缘电阻、运转电流是 否符合要求，用卤素检漏灯或电子检漏仪检查制冷剂有无泄 漏。对于窗式空调空调器，用钳形电流表检查电流、电压、 电阻十分方便。电流读数应在额定电流范围左右（随温度高 低电流略有变化）。对于分体式空调空调器，用歧管表检测 高、低压力也是一种实用、快速、有效的判断方法。
分析：经一看、二摸、三听、四测后，进一步分析故 障所在处和故障的轻重程度。由于制冷系统、电气系 统和空气循环系统是彼此均有联系又互相影响的，因 此，要综合起来进行分析，由表及里地判断故障的实 际部位，要始终保持清醒头脑。免得一时疏忽，出现 判断错误，造成不必要的损失。
3. 非空调空调器本身故障原因分析
机外故障的原因有电源方面和其它方面的，列举如下： ⑴电源问题 ① 电源电压不能太低。一般当电压比正常电压220V降 低15%时，空调空调器的压缩机就难以启动。空调空调运转 时，电压一般需保证在198V以上。 ② 空调空调器专用电路中的保险丝因容量小而烧断，或 容量过大又起不到保护作用，电源插座接触不良，保险丝容 量过小等都是不允许的。 ③ 电源线截面积不能过小。 ④ 空调空调器房间家用电器过多，而电源线的容量不足， 这也是空调器单位附近使用大功率电动机等电器设备时，往往造 成电压波动范围过大。 ⑥ 供电部门临时停电或瞬间拉闸、报警。
4. 制冷系统的清洗
在空调空调压缩机的电动机绝缘击穿、匝间短路或 绕组烧毁以后，由于电动机烧毁后产生大量酸性氧化物而 使制冷系统受到污染。因此，除了要更换压缩机、毛细管 与干燥过滤器之外，还要对整个制冷系统进行彻底的清洗。 制冷系统的污染程度可分为：轻度与重度。轻度污染时制 冷系统内冷冻油没有完全污染，从压缩机的工艺管放出制 冷剂和冷冻油时，油的颜色是透明的。若用石蕊试纸试验， 油呈淡黄色（正常为白色）。重度污染是严重的，当打开 压缩机的工艺管时时，立即可闻到焦油味，从工艺管倒出 冷冻油，颜色发黑，用石蕊试纸浸入油中，5分钟后，纸 的颜色变为红色。空调空调系统清洗用的清洗剂为R113。 清洗前先放出制冷系统管路内的制冷剂，拆卸压缩机，从 工艺管中放出少量冷冻油检查其色、味，并看其有无杂质 异物，以明确制冷系统污染的程度。
当周围环境温度在30℃左右（空调空调制冷状况下）， 若低压表的压力（表压）在0.4MPa以下，则表明制冷剂不足 或有泄漏。高压表的压力（表压）正常值应在2MPa左右，过 高或过低都说明有异常。冷凝器的出口处若发生堵塞可使高 压压力升高，而低压压力降低。检查和观察的常规项目如下： （1）低压压力；（2）高压压力；（3）停机时平衡压力； （4）吸气管温度；（5）排气管温度；（6）压缩机温度； （7）冷凝器；（8）蒸发器；（9）过滤器；（10）毛细管； （11）工作电流。
1. 压缩机温度一般在90-100℃。 2. 摸蒸发器的表面温度。工作正常的空调空调 器蒸发器各处的温度应该是相同的，其表面是发凉 的， 一般在15度左右，裸露在外的铜管弯头处有凝露 水。 3. 摸冷凝器的表面温度。空调空调器开机运转 后，冷凝器很快就会热起来，热得越快说明制冷越快， 在正常使用情况下，冷凝器的温度可达80度左右，冷凝 管壁温度一般在45-55℃。
清洗过程如下： 先将清洗剂R113注入液槽中，然后起动泵，使之运转，
开始清洗。对于轻度的污染，只要循环1小时左右即可。而严 重污染的，则需要3--4小时。洗净后，清洗剂可以回收，但 经处理后方可再用，在贮液器中的清洗剂要从液管回收。若 长时间清洗，清洗剂已脏，过滤器也会堵塞脏污，应更换清 洗剂和过滤器以后再进行。清洗完毕，应对制冷管路进行氮 气吹污和干燥处理。槽、过滤器和泵在干燥处理时一定要与 管路部分断开。并在液压管、吸液管的法兰盘上安装盲板， 然后用真空泵对系统进行抽真空，在抽真空过程中，要同时 给制冷管路外面吹送热风，以利于快速干燥。最后将制冷管 路按原样装好，更换新的压缩机和过滤器。
接软管进行连接。将“LO”旋钮按逆时针方向旋转，使 其打开，然后合上真空泵的开关，进行抽真空。停止抽真 空后，还要将阀门后盖螺母拧下，用内六角扳手将阀芯按 逆时针方向旋开到底，此时制冷系统的通路被打开。接着 将连接软管从阀门上拆除下来，将阀门的连接螺母与后盖 螺母拧紧。
⑶ 外加氟利昂排空气使用独立的制冷剂罐， 将制冷剂罐充注软管与低压阀充氟嘴连接，略微松开室外 机高压阀上接管螺母。松开制冷剂罐的阀门，充入制冷剂 2?3秒，然后关死。当制冷剂从高压阀门接管螺母处流出 10?15秒后，拧紧接管螺母。从充氟嘴处拆下充注软管， 用内六角扳手顶推充氟阀芯顶针，制冷剂放出。当再也听 不到噪音时，放松顶针，上紧充氟嘴螺母，打开室外机高 压阀芯。
正常制冷时，在压缩机运行之初，毛细管会结上薄薄的一 层霜，随后就逐渐化掉，但制冷剂不足或管路堵塞都会发 生挂霜不化的现象。值得注意的是，室外热交换器在冬季 按热泵循环方式工作时，它属低压、低温部件，也可能发 生制冷剂泄漏和堵塞。如果毛细管出口至室外热交换器入 口这一管段上有霜而其它部分干燥，表明毛细管已半堵。 从表面看，制冷剂不足和半堵塞的现象是一致的。还需指 出，空调空调器运转时，一般应先看一看空调空调器的外 部工作条件，例如室内、外环境温度是否过高或过低，过 滤网是否太脏或有无通风不良等现象，以便排除外部原因 及安装使用不当等因素。
缩机的实际负荷。由于节流状态改变，而蒸发面积是一定的， 吸气温度提高，在这种恶性循环状况下，会出现压缩机断续启 停、或抖动停止现象。 ⑥ 空调空调器房间的面积太大或室内高度过高，而空调空调 器的规格制冷量太小。 ⑦ 空调空调器房间内空气污浊、灰尘大、致使空气过滤网布 满灰尘、污物，室内空气循环受阻，影响热交换。
最后，看一下离心风叶和轴流风叶的跳动是否过大，电动 机和压缩机有无明显振动。看高、低压压力值是否正常， 环境温度在30度时，低压约为0.49~0.54Mpa,高压约为 1.17~1.37MPa，环境温度在35度时，低压约为 0.58~0.62Mpa,高压约为1.93 Mpa，环境温度在43度时， 低压约为0.68Mpa,高压约为2.31 Mpa。看看毛细管低压部 分的结霜情况。
听：仔细倾听整机运转的声音是否正常。空调空调器在运转时， 会发出一定的声音，但如果听到一些不正常的声音就有问题了， 如在听压缩机运转时， 有“嗡嗡”声可立即判明是压缩机电动机不能正常启动的声音， 此时应立即关掉电源，查找原因； “嘶嘶”声是压缩机内高压减振管断裂后发生的高压气流声； “嗒嗒”声是压缩机内部金属的碰撞声； “当当”声是压缩机内吊簧脱落或断裂后的撞击声。
